Ytong falazóelemekből készült falszerkezetek építése: Részletes útmutató

Az építkezés során a falak kivitelezése kulcsfontosságú eleme az épület stabilitásának és energetikai hatékonyságának. A modern építkezési technológiák számos lehetőséget kínálnak, melyek közül az Ytong pórusbeton falazóelemek kiemelkednek könnyedségük, jó hőszigetelő képességük és egyszerű megmunkálhatóságuk miatt. Ez az útmutató részletesen ismerteti az Ytong falazóelemekből készült falszerkezetek, különös tekintettel az egyrétegű homlokzati falak építésének technológiai lépéseit, a munkaterület előkészítésétől a falcsatlakozások kialakításáig.

A Munkaterület Előkészítése

Az építkezés megkezdése előtt elengedhetetlen a megfelelő előkészítés, amely magában foglalja az építőanyagok szakszerű tárolását és a munkaterület rendezését. Az Ytong falazóelemeket általában raklapokon, fóliázva szállítják le az építkezés helyszínére.

A raklapokat stabil, sík terepen kell elhelyezni, gondoskodva arról, hogy azok ne legyenek kitéve átfolyó vagy megálló vizeknek. Az anyagokat célszerű a beépítési helyükhöz közel, a felhasználási sorrendnek megfelelően lerakni, így minimalizálva a felesleges anyagmozgatást. A védőfóliát csak közvetlenül a felhasználás előtt szabad eltávolítani, mivel az védi az elemeket a szétborulástól és az időjárás káros hatásaitól.

A Falazás Előkészítése: Kitűzés és Szintellenőrzés

A falazás előkészítésének első és egyik legfontosabb lépése a pontos kitűzés és a fogadószerkezet (alap, lábazat, födém) síkjának ellenőrzése. Ez a méretellenőrzés kritikus fontosságú, mivel a falazás során a mérethibák későbbi korrekciója a habarcsrétegek vékonysága miatt nem lehetséges. Meg kell határozni a falszerkezetek pontos helyét és az alapszerkezet legmagasabb pontját, majd innen kell megkezdeni a falazást.

Habarcshasználat

Az Ytong rendszer elemeihez elsősorban az Ytong vékonyágyazatú falazóhabarcs ajánlott. Ez egy nagyszilárdságú cementhabarcs, amely lehetővé teszi a habarcshézagok vastagságának 2-3 mm-re történő csökkentését.

Emellett alkalmazhatók normál, előkevert mész-cement kötőanyagú habarcsok is. Ezek használata esetén ügyelni kell a habarcs jó minőségére (minimum Hf 30) és a minimális terítési vastagságra (1 cm). A különböző gyártmányú zsákos előkevert habarcsok gyorsabb és gazdaságosabb anyagfelhasználást tesznek lehetővé, mivel az egyenletes minőségű készhabarcsokat az építés helyszínén már csak vízzel kell összekeverni. Minden esetben a gyártó által megadott technológiai utasításokat kell követni.

Habarcskeverés

A hagyományos és zsákos falazóhabarcsokat fúrógépbe fogott keverőszárral vagy habarcskeverővel (betonkeverő géppel) lehet elkészíteni. A szükséges keverővíz mennyiségét a gyártók által megadott előírások szerint kell meghatározni (csomagoláson vagy műszaki lapon feltüntetett adatok alapján). A habarcskeverés során ügyeljünk arra, hogy a kész keverék homogén és csomómentes legyen.

Falazás Ytong Elemekkel

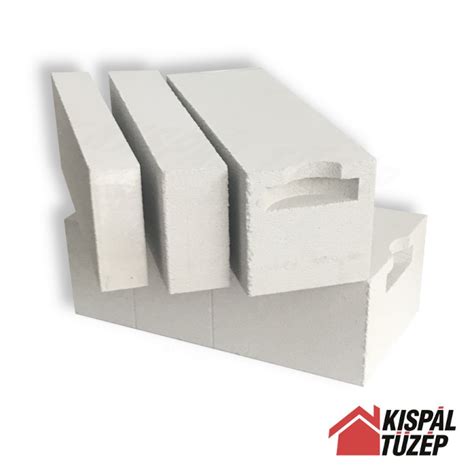

Az Ytong falazóelemek kétféle profillal készülnek: sima (megfogóhornyos) és nútféderes (megfogóhornyos) kivitelben.

Falazóelem Típusok és Habarcs Alkalmazása

• Sima elemek: Ezeknél normál, hőszigetelő, valamint vékonyágyazatú falazóhabarcsok egyaránt alkalmazhatóak. A sima felületek miatt a függőleges és a vízszintes fugákat is 100%-ban ki kell tölteni falazóhabarccsal.
• Nútféderes elemek: Esetében kizárólag vékonyágyazatú falazóhabarcs használata lehetséges. Ezeknél az elemeknél a függőleges fugákat nem kell kitölteni falazóhabarccsal.

A vágott elemek esetében és az illesztéseknél, a sima elemekhez hasonlóan, a függőleges fugákat is habarccsal teljesen ki kell tölteni. Az elemeket fűrésszel lehet a megfelelő méretre és alakzatra vágni, kézi (Ytong fűrész) vagy gépi fűrésszel. Gépi fűrészeléshez alkalmasak a különböző elektromos fűrészek.

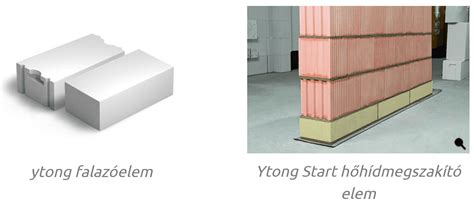

Az Első Sor Lerakása

A falazatot szigeteléssel kell megvédeni a talajpára, talajvíz és talajnedvesség ellen. Amennyiben ennek tervezett vonalvezetése a falazat alatt halad, akkor a falazatot erről a szigetelő rétegről, egyéb esetben más fogadó szerkezetről (alaplemez, lábazati fal, födém stb.) kell indítani. Szintező műszerrel ellenőrizzük a fogadó szerkezet síkeltéréseinek mértékét. A fogadószerkezet legmagasabb pontjáról indítsuk a falazást. Amennyiben a fogadószerkezet szinteltérése nem haladja meg a 2-3 cm-t, úgy a mérethibákat falazóhabarccsal ki lehet egyenlíteni.

Ha a szinteltérés ennél nagyobb, akkor az Ytong kiváló alakíthatóságát kihasználva, az elemek méretre vágásával biztosíthatjuk az első sor tetejének tökéletes vízszintességét. Az első sort mindig cementhabarcsba vagy hőszigetelő habarcsba rakjuk!

Először a sarkokat kell kirakni, ügyelve az elemek vízszintességére és a sarkok függőlegességére. Ehhez folyamatos szintellenőrzésre van szükség, szintező műszerrel, esetleg "slagos" vízmértékkel. Ezután falazó zsinór mellett végezzük az első sor lerakását, továbbra is fokozottan ügyelve az elemek vízszintességére! A szintellenőrzéseket nem csak a sor hosszirányában, hanem arra merőlegesen is el kell végezni, nehogy ferde legyen a fal. A síkbeli eltéréseket, felületi "fogasságot" is folyamatosan ellenőrizzük.

A Következő Sorok Falazása

A következő sor falazása mindig csak az előző sor szintellenőrzése után kezdhető meg. Vékonyágyazatú falazóhabarcs alkalmazása esetén az előző sor 1 mm-nél nagyobb hibáit le kell csiszolni, mert a vékony habarcs réteg nem enged meg nagyobb hullámosságot. A sorok vízszintességét, hullámosságát és a sarkok függőlegességét 1,5-2,0 m-es vízmértékkel kell ellenőrizni.

A szintellenőrzést követően a falazás lépései a következők:

• 1 mm-nél nagyobb szinthibák lecsiszolása az Ytong csiszolókkal, portalanítás.
• Habarcsterítés.
• Sarkok kirakása, ügyelve a sarokkövek pontos vízszintes és függőleges beállítására (elemek igazítása gumikalapáccsal).
• Falazózsinór kihúzása.
• Mezőfalazás (elemek igazítása gumikalapáccsal).
• Minden sornál szintellenőrzés, különös tekintettel a sarkok függőlegességére.

Az elkészült falszerkezet tetején (falegyen) a födém szerelése előtt végezzünk ismét méretellenőrzést és szükség esetén falazó habarccsal állítsuk be a kívánt pontosságú födémfogadó szintet. Bár az Ytong falazóelemek könnyen méretre vághatók, mégis több szempontból előnyös (munkaigény és hulladék minimalizálás), ha a falszerkezet utolsó sora is egész elemmagasságú.

Tilos az eltérő szilárdsági osztályú pórusbeton téglák egyazon faltestben való véletlenszerű alkalmazása. A belmagasságot ezért célszerű az alábbi modulméretekkel megtervezni:

• Ytong vékonyágyazatú falazóhabarcs esetén: 20,3 cm (pl: 13 sor: 264 cm)

A munkát a sarkokon, illetve az ajtónyílásoktól indulva kezdjük meg. Tartsuk be a minimális 12,5 cm-es elemkötést. A javasolt fugaméret hagyományos falazóhabarcs esetén 8-10 mm, vékonyágyazatú falazóhabarcs esetén 3 mm. A falazóelemeket gumikalapáccsal ültessük helyükre a habarcságyban. A szerkezeti falak magasságát lehetőleg teljes sorok egész számú többszörösében határozzuk meg. A nyílászárók szemöldökmagassága lehetőleg egész sor magasságába essen, a sormérettől eltérő magasságú ablakok esetén a méretkülönbséget a mellvéden - méretre szabott elemekkel - célszerű kiegyenlíteni. Mindehhez azonban fontos az egyenletes vastagságú habarcsterítés (amely habarcsterítő szánkóval biztosítható), valamint az első sor alatti esetleges rétegek (vízszigetelés) vastagságának kalkulálása.

Parapet Vasalás

Az ablakok parapetfalainál az utolsó, teljes Ytong sor alatti fugában 2 szál d = 8-as bordázott felületű (pl. B 6050-es jelű) betonacélt ún. parapetvasalást kell készíteni. A vasakat az ablaknyílás oldalánál kb 50-50 cm-es túlnyújtással kell elkészíteni. A túlnyújtás hossza a tehereloszlás szögét vegye figyelembe. Mivel a fugavastagság a legtöbb esetben lényegesen kevesebb, mint 8 mm, a betonacél szálakat horonyhúzóval be kell süllyeszteni a sor tetejébe. A horony kihúzása után azt habarccsal ki kell tölteni, abba kell beágyazni a betonacélt úgy, hogy a habarcs teljesen körülvegye. Azokon a helyeken, ahol a nyílás széle közelebb van a falsarokhoz mint 80 cm, a betonacélokat a falsarkon be kell fordítani. A parapet vasalás a terheletlen mellvédfal és a nyílás melletti falpillér terhelése miatt fellépő feszültségek, nyíróerők felvételére szolgál. Ezenfelül ajánlott a nyílások alatti állófúgák kitöltése is.

Falcsatlakozások

A falcsatlakozások kialakítása különös figyelmet igényel a szerkezeti integritás és a hőhídmentesség biztosítása érdekében.

Bekötési Módok

1. Egyszerre történő falazás: Ha a belső főfalak falazása egyszerre történik a külső falakkal, akkor csorbázatos összefalazással csatlakozhatunk.
2. Később készülő belső falak: Amennyiben a belső falak később készülnek, úgy azokat egy utólagosan - horonyhúzóval, flex-szel, vagy körfűrésszel - kialakított, 5-7 cm mély horonyba kell csatlakoztatni a külsőhöz. Ebben az esetben a vízszintes fugában kétsoronként elhelyezett 2-2 d = 8-10 mm betonacél bekötéssel, vagy 2-2 perforált acéllemezzel kell a főfalak kapcsolatát erősíteni.

Ytong Vázkitöltő Falak

Pórusbeton téglákból vázkitöltő falak is készíthetőek. A falvastagság kiválasztásánál ebben az esetben is a hőszigetelési előírások kritériumainak kell megfelelni. Ezen kritériumokat jelen előírások mellett kiegészítő hőszigeteléssel már a 25 cm vastag Ytong falazat is kielégíti.

Az Ytong Forte, Classic és Lambda falazóelemek vázkitöltő falazatok építésére kifejezetten alkalmazhatók. Az Ytong Lambda termékekkel az alacsony energiaigényű épületek kiváló hőszigetelő képességű homlokzati falszerkezetei is megvalósíthatóak. Forte és Classic falazatok esetén kiegészítő hőszigetelés szükséges, amely Multipor termékekkel kiváló szerkezeti konstrukciót biztosít.

Többszintes épületvázak, nagy fesztávú, nagy belmagasságú csarnokok homlokzati és beltéri térhatárolásakor, nagyterű, nagy belmagasságú csarnok felosztásakor mindig ellenőrizni kell a tartószerkezet üzemszerű mozgásait annak meghatározásához, hogy az Ytong falazat milyen módon csatlakozzon a pillérekhez, faltartókhoz, illetve födémekhez. Vázas épületeknél kis lehajlású födémek esetén az alakváltozás lezajlását követően a falszerkezetek merev kapcsolattal, habarcsolt ékeléssel csatlakoztathatók a födémekhez. Ennél nagyobb lehajlás esetén, vagy amennyiben az alakváltozások még nem zajlottak le, az Ytong falazat csatlakozását e mozgás mértékét elviselő egykomponensű PUR-hab kitöltéssel kell megoldani. Ha a mozgás mértéke meghaladja az 1 cm-t, célszerű olyan megoldást választani, ami - a falazat állékonyságát megőrizve - tartósan képes a mozgásokat felvenni.

Falcsatlakozások Vázkitöltő Falazatoknál

Vázkitöltő falazatok készítése esetében különös figyelmet kell fordítani a falazat és a csatlakozó szerkezetek közötti kapcsolat megfelelő kialakítására. Ugyanilyen fontos szempont a falazat födémhez történő rögzítése, amely a födémlehajlás mértékétől függően lehet merev vagy rugalmas kiékelés. A kiékelési mód megválasztásánál figyelembe kell venni, hogy a födémek lehajlásából adódóan a vázkitöltő falazatok többlet terhelést ne kapjanak.

Többszintes épületek esetében a falazatot csúsztató rétegről kell indítani, hogy a födémek túlzott mértékű alakváltozásokból adódó, a falazatban ébredő esetleges feszültségek kiegyenlítődhessenek. Ez a csúsztató réteg többek közt lehet műanyag fólia vagy csupasz bitumenes lemez. A falmezők méreteinek megállapítása a statikai előírások szerint történjen.

Bekötési Módok Vázkitöltő Falazatoknál

1. Homlokzati vázkitöltő falazatok rögzítése: A homlokzati vázkitöltő falazatokat a vasbeton vázhoz kell rögzíteni. Ez történhet kellően merev falazószalaggal, vagy 2-2 d = 8-10 mm betonacél tüskével. Oldalirányban a vasbeton pilléreknél bekötést legalább kétsoronként kell kialakítani, amely bekötés a falazatba legalább 15 cm hosszban kerüljön rögzítésre.
2. Belső falak csatlakoztatása: Vázkitöltő falas rendszernél a belső falak általában később készülnek, úgy azokat a homlokzati falhoz horonyba, vagy tompa csatlakozással a vízszintes fugákban két soronként előre elhelyezett horganyzott acél falazószalaggal, vagy utólag d = 8-10 mm betonacél bekötéssel kell kialakítani.

Hőszigetelt Ytong Homlokzati Falak

Az épületek hőveszteségének, energetikai mutatójának meghatározó eleme a homlokzati határoló szerkezetek hőszigetelő képessége. Ez meglévő épületek esetében a homlokzati falak utólagos külső oldali kiegészítő hőszigetelésével is javítható. Az új építésű, alacsony energiaigényű, illetve passzívház külső falszerkezetének fontos eleme a megfelelő hőszigetelő képességű anyagok alkalmazása.

A hőszigetelő anyag kiválasztásának szempontjából a hőszigetelő tulajdonságokon kívül az anyag egyéb műszaki paraméterei is meghatározóak. Ilyen például, hogy a hőszigetelés természetes alapanyagú, kellően stabil szerkezetű, nem éghető, akusztikailag kedvező tulajdonságú és egyszerűen felhasználható legyen. A Multipor hőszigetelő lapok alkalmazásával kialakított hőszigetelés ezen elvárásokat teljesíti.

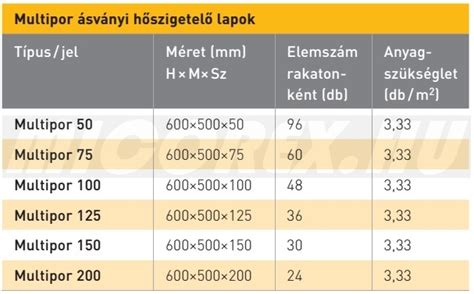

Multipor Hőszigetelő Lapok Ragasztása

1. Multipor ragasztóhabarcs bekeverése és felhordása: A 20 kg kiszerelésű Multipor ragasztóhabarcs száraz keveréséhez 8 liter vízre van szükség. A bekevert habarcsnak akkor megfelelő a konzisztenciája, ha az nem csöpög le a glettvasról. A habarcsot fúrógépbe fogott keverőszárral, az előírt vízmennyiség hozzáadásával csomómentesre és egyenletes sűrűségűre kell keverni. Egyszerre csak annyi habarcsot keverjünk be, amennyit kb. fél órán belül felhasználunk. A habarcsot a hőszigetelő lapok teljes felületére 10 mm fogazatú glettvassal hordjuk fel. Ügyeljünk, hogy a lapok csatlakozó éleire ne kerüljön habarcs, ezzel biztosítva a lapok „száraz” kapcsolatát.
2. Az indítóprofil beépítése: Az indítóprofil helyének meghatározása után lehetőség szerint műanyag profilokat használjunk. A felület esetleges egyenetlensége esetén használjon hézagoló alátéteket. Készítsen mélyítést (csiszolja le a hőszigetelő lapot) azokon a helyeken, ahol a lap közvetlenül a profillal érintkezik. A hőszigetelő lap túlnyúló részét ne fedje el habarccsal. Az alapfelület legyen kellően sík, stabil és pormentes. A felületi síkeltérés maximum 5 mm lehet. Amennyiben szükséges, a felületre kiegyenlítő vakolatot kell felhordani. Az első sor hőszigetelést PVC indító profilról kell indítani. Alumínium indítósín használata esetén lehetővé kell tenni a sín hosszváltozását. Az alumínium sín elé vakolatzáró PVC profillal vigyük fel a vakolatrétegeket.
3. Indító sarokprofil beépítése: Csak elkészült lábazati hőszigetelés után alkalmazható. A lábazati hőszigetelés felső síkjának tisztítása után tömítő szalagot kell beépíteni. Lehetőleg műanyag, vízorros profilt használjon.

A hőszigetelő lapot a felülethez történő nyomással és oldalirányban történő kb. 2 cm eltolással kell a végleges pozícióba csúsztatni, mely lehetővé teszi a habarcsbordák elterülését, teljes felületű tapadást. A lapokat egymáshoz tompa ütköztetéssel „száraz kapcsolattal” kell csatlakoztatni.
