A Puffer és Szigetelés Szerepe a Modern Fűtési Rendszerekben
A fűtési rendszerek hatékonyságának és gazdaságosságának növelése napjainkban kiemelt fontosságú. Ebben a folyamatban a puffertartályok és azok megfelelő szigetelése kulcsfontosságú szerepet játszik. Ezek az elemek lehetővé teszik a hőenergia optimális tárolását és felhasználását, ezáltal csökkentve a fűtési költségeket és növelve a komfortérzetet. A puffertartály egy olyan tárolóeszköz, melyet a fűtési rendszerekben alkalmaznak, célja pedig a keletkezett nagy, azonnal fel nem használható hőmennyiség tervezett és hosszú idejű hőtárolásának biztosítása.
A Puffertartály Működési Alapelvei és Előnyei

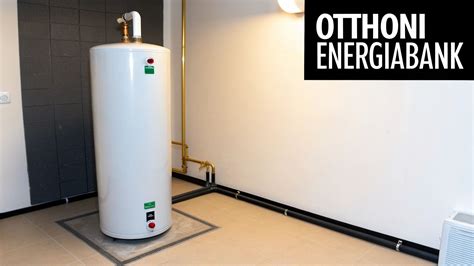

A puffertartály lényegében egy hőszigetelt víztartály, amely a fűtési rendszerben keletkező felesleges hőenergiát tárolja el későbbi felhasználásra. Olyan, mint egy akkumulátor a fűtésrendszeredben: amikor a kazán vagy a hőszivattyú több hőt termel, mint amennyit a házad éppen igényel, a többlet a pufferbe kerül. Ez a leggyakoribb félreértés. A puffertartályban a fűtési rendszer "szürke" vize kering, amit a radiátorokba vagy a padlófűtésbe küldünk. Az indirekt HMV (Használati Meleg Víz) tárolóban ezzel szemben tiszta ivóvizet melegítünk a fürdéshez és mosogatáshoz.
A puffertartály használatának számos előnye van:
- Növeli a fűtési rendszer hatékonyságát és energiahatékonyságát: Az elraktározott hő szükség esetén minimális energiaveszteséggel felhasználható később, amikor arra szükség van.
- Csökkenti a berendezések élettartamát növelő túlzott ki- és bekapcsolást: A tároló használatával csökkenthető a fűtőberendezések, keringető szivattyúk túlzott gyakori be- és kikapcsolása, ezáltal növeli a berendezések élettartamát.
- Lehetővé teszi a hő felhasználását eltérő időszakokban: A puffertartály lehetővé teszi, hogy a megtermelt hőt olyan időszakokban használjuk fel, amikor nem tudjuk a rendszert fűteni, például vegytüzelés esetén éjszakai időszakban, vagy ha nem tartózkodunk otthon.
- Könnyebb szabályozhatóság: A puffertartálynak köszönhetően a rendszer könnyen szabályozható lesz. Keverő szelep segítségével a kívánt hőfokú előremenő fűtővíz egyszerűen előállítható. A visszatérő ág lehűlt vizét és a tartály forró vizét megfelelő arányban keverve ideális hőmérsékletű fűtővizet kapunk. A szabályzást egy szobatermosztáttal meg lehet oldani. Közel azonos komfort érhető el mint a gázkazánok esetén.
- Meghosszabbítja a vegyestüzelésű kazánok élettartamát: A tüzelés során a vegyes kazánt nem kell lefojtani huzatszabályzóval, így közel tökéletes égés érhető el a kazánban. Ennek köszönhetően a kazán nem kátrányosodik, nincs páralecsapódás, melyek mind negatív hatással vannak a kazánra.
- Tökéletes égés: A tökéletes égésnek köszönhetően a kazánok nagyobb teljesítménnyel üzemelnek, több hőt képesek előállítani ugyanannyi tüzelőanyagból.
- Megóvja az épületgépészeti berendezéseket: Megóvja a tartály utáni épületgépészeti berendezéseket a magas hőtől.
- Elkerülhető az épület túlfűtése: Elkerülhető az épület túlfűtése.
- Kevesebb felfűtési ciklus: Jelentősen kevesebb begyújtást, felfűtést igényel az épület fűtése.
Hol és Hogyan Alkalmazzák a Puffertartályokat?

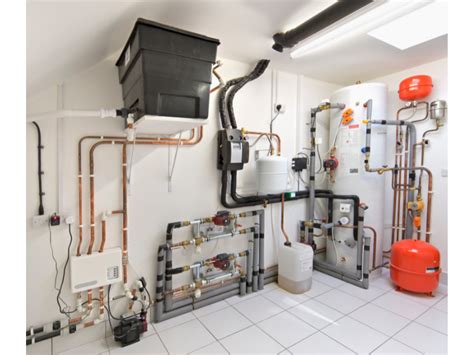

A puffertartályt számos esetben célszerű használni. Leginkább vegyestüzelésű kazán mellé ajánlott a beépítése. Ezen kívül napkollektoros rendszerekben, hőszivattyús rendszerekben, faelgázosító kazánokhoz, vagy bármilyen rendszerben, amely időszakosan több hőt tud előállítani, mint amennyit az a termelés időszakában felhasználni képes. A hőtermelés nem szabályozható és hirtelen nagy mennyiségben termelődik. Az ilyen rendszerekben a puffer tároló a megtermelt hőt elraktározza, majd azt szükség esetén felszabadítja, csökkenti a fűtési rendszerrel szembeni terhelést.
A Puffertartály Méretezése
A puffertartály beépítése során fontos figyelmet fordítani néhány dologra. Először is, kell egy megfelelő méretű tartályt, amely a fűtési rendszerhez és az igényekhez legjobban illeszkedik. Kis túlzással elmondható, hogy nem tudjuk túlméretezni a tárolót. Gyakrabban fordul elő, hogy alul méretezik. Minél nagyobb az űrtartalom, annál jobb. Minél több hőt tudunk tárolni, annál tovább tudja ellátni a fűtési rendszert a tárolt hővel. Természetesen egy ilyen tartály meglehetősen nagy helyet foglal, így a hely kérdés kardinális és sok esetben korlátozza a lehetőségeket. Fontos, hogy ne csak a tartály alap méretét vegyük figyelembe, hanem a bekötéshez szükséges szerelvényeknek is legyen elegendő helye, valamint a későbbiekben lehetséges szervizeléshez is legyen elegendő hely.
A puffertároló méretét a rendszer jellemzői határozzák meg. Ideális esetben mérnöki számítással határozzuk meg az űrtartalmát, de mivel hosszú idő óta alkalmazzuk ezt a megoldást a fűtési rendszerekben, megalapozott tapasztalati értékek állnak rendelkezésünkre.
- Vegyes tüzelésű kazán esetén: kW-onként 50 liter puffertérfogatot javaslunk. Tehát egy 20 kW-os kazánhoz egy 1000 l-es puffer az ideális megoldás.
- Hőszivattyú használatánál: kW-onként 10 liter puffertérfogatot tartunk minimálisan szükségesnek, vagyis egy 8 kW-os hőszivattyú mellé legalább egy 80 l-es puffertárolót célszerű telepíteni.
Amennyiben a telepítés lehetőségei korlátozottak (pl. helyhiány miatt) kisebb puffertárolót is használhatunk, de ebben az esetben a rendszer működése sem lesz tökéletes és erre az üzemeltetés során fokozottan figyelnünk kell.
Puffertárolókról röviden #épületgépészet #Karsai József
A Puffertartály mint Hidraulikus Váltó
Sokan nem gondolnak rá, de egy puffertartály hidraulikus váltóként is funkcionálhat a fűtési rendszerben. A hidraulikus váltó feladata alapvetően az, hogy amennyiben több szivattyú dolgozik a fűtési rendszerben, azok működése teljesen független legyen egymástól, mind működési idő, mind vízhőmérséklet vonatkozásában. Amennyiben a puffertárolót megfelelően kötjük be a rendszerbe, ezt a feladatot is el tudja látni. Ez azért előnyös, mert így a szivattyúk az előre meghatározott méretezési feltételeknek megfelelően tudnak működni. Ha a rendszer hidraulikus kialakítása átgondolt, akkor a szivattyúk nem fognak „egymás ellen” dolgozni, így érhető el a leggazdaságosabb és a legkomfortosabb működés. A szivattyúk elektromos fogyasztására is jó hatással van az, ha nem kell erőltetve dolgozniuk, sokkal kisebb áramfelvétel mellett is tökéletesen teszik a dolgukat. A kisebb igénybevétel hosszabb élettartamot eredményez a szivattyúknál.
Hőcserélő a Puffertartályban
A puffer tárolók különféle változatai érhetők el, a csőkígyók száma alapján különböztethetjük meg őket. 1 illetve 2 csőkígyós tárolókkal, valamint csőkígyó nélküli tartályokkal találkozhatunk a boltok kínálatában. A csőkígyó a tartály belsejében helyezkedik el spirál alakban. Két csőkígyós tartály esetén egymás alatt vannak a csőkígyók elhelyezve. A hőcserélő csőkígyók lehetővé teszik több hőtermelő csatlakoztatását a tartályhoz. Például napkollektor, vízteres kandalló, vegyestüzelésű kazán és akár gázkazán, vagy elektromos kazán is.
- Hőcserélő nélküli puffertartály: Egy hőtermelő köthető rá, jellemzően vegyestüzelésű kazánok mellé telepítik.
- Egy csőkígyós puffertartály: Maximum 2 hőtermelő köthető rá. Szilárd tüzelésű kazán és vízteres kandalló esetén tökéletes választás, de a vegyes kazán mellé akár egy napkollektor rendszerrel is kiválóan üzemeltethető.
- Két csőkígyós tároló: Az alap vegyes kazán mellé tetszőlegesen még két hőtermelő köthető rá a tartályra. A tartályok a megfelelő csatlakozási pontokkal rendelkeznek, hogy a fűtőberendezéseket könnyen és hatékonyan össze lehessen kapcsolni.
Szigeteléssel Tovább Növelhető a Hatékonyság
A megtermelt és eltárolt hő a tartály falán keresztül melegíti a helyiséget, ahol a tárolót elhelyeztük. Ez abban az esetben nem gond, ha ez a cél, azonban ha nem szeretnénk fűteni a helyiséget, akkor szigeteléssel tudunk védekezni a hőveszteség ellen. Bevett szokás, hogy sokan csak a tárolót veszik meg és otthon eszkábálnak rá házilag szigetelést. Az a tapasztalat, hogy bár kétségtelenül olcsóbb megoldás a házi szigetelés, de sokkal rosszabb hatékonyságú, mint ha a gyári szigeteléssel vesszük körbe a tartályt.
A gyári szigetelés nagy sűrűségű poliuretán hab, ami nagyságrendekkel jobban szigetel, és jár mellé egy műanyag zipzáros huzat is, amely sokkal esztétikusabb megjelenést ad a tárolónak. A tartály csonkjai előre kivannak könnyítve a szigetelésen és a köpenyen, a csonkok köré műanyag takarórózsa is van a szettben. Gyári szigeteléssel sokkal hatékonyabb és kinézetre szebb a beépített tároló. Érdemes áldozni rá.
A megfelelő szigeteléssel meg tudjuk gátolni, hogy a körülötte lévő légtér hűvös maradjon, viszont a benne lévő víz akár napokig egyenletes hőmérsékletű legyen. A gyári habos szigetelés nem olyan jó hőmegtartó képességű, mint az általunk alkalmazott szigetelési mód, amely Austrotherm EPS 80-as erősségű hőszigetelő táblákból van gyártva, amiket homlokzatok hőszigetelésére alkalmaznak. Az EPS 80 10 cm-es lapok hőátbocsájtási tényezője: 0,24 W/m²K.
Konzuláljon és Bízza a Tároló Beszerelését Szakemberre
A puffertartály egy hatékony és megbízható tárolóeszköz, amely javítja a fűtési rendszerek hatékonyságát és energiamegtakarítását. A hőcserélős változatokkal megvalósítható, hogy az igényekhez legjobban illeszkedő fűtési rendszert alakítsunk ki. Ne feledje, a telepítésnél mindig konzultáljon egy épületgépész szakemberrel, hogy biztosítsa a megfelelő működést és biztonságot. A puffertartály használata fontos biztonságtechnikai elemek beépítését követeli meg, melyek elmaradása esetén komoly gond lehet az üzemelés során. A tároló beszerelése szaktudást igényel, bízza szakemberre a munkát!
A Centrometal CAS fűtési pufferei standard kialakításban 300 és 5000 liter közötti űrtartalomban készülnek. A tartálytest ellenőrzött és kiváló minőségű acéllemezből készül, a gyártás során nyomás próbázva, 2 x 4 db 6/4"-os előremenő és visszatérő csatlakozással. A tartály fűtési rendszer csatlakozások közül a felső és az alsók, a víz egyenletesebb keveredése érdekében terelő lemezekkel ellátottak. A fűtésrendszerbe kapcsolt fűtési puffertartályok, a hőforrásból származó hőenergiát felfogják, tárolják, majd a fűtési igénynek megfelelő tempóban rendelkezésre bocsájtják.
A puffertartály egy hőszigetelt víztartály, amely a fűtési rendszerben keletkező felesleges hőenergiát tárolja el későbbi felhasználásra. Olyan, mint egy akkumulátor a fűtésrendszeredben: amikor a kazán vagy a hőszivattyú több hőt termel, mint amennyit a házad éppen igényel, a többlet a pufferbe kerül. Ez a leggyakoribb félreértés. A puffertartályban a fűtési rendszer "szürke" vize kering, amit a radiátorokba vagy a padlófűtésbe küldünk. Az indirekt HMV (Használati Meleg Víz) tárolóban ezzel szemben tiszta ivóvizet melegítünk a fürdéshez és mosogatáshoz. A fatüzelésű kazánok akkor működnek a legjobb hatásfokkal, ha teljes intenzitással égnek. Puffer nélkül, ha a ház felmelegedett, le kell fojtanod a kazánt, ami kátrányosodáshoz és rossz hatásfokhoz vezet. Puffertartállyal a kazán "kiégheti" magát teljes gőzzel, a megtermelt rengeteg hőt pedig a tartály elnyeli. Hőszivattyúknál két fő feladata van: egyrészt biztosítja a rendszer leolvasztásához szükséges minimális vízmennyiséget és energiát, másrészt megakadályozza a hőszivattyú túl sűrű ki-be kapcsolgatását (úgynevezett "taktolását") az enyhébb napokon. Ez utóbbi jelentősen meghosszabbítja a kompresszor élettartamát.
A puffer tartályokhoz kapcsolódóan, a "Plan Zrt." és a "MiGéP Kft." számos telephellyel rendelkezik az országban, többek között Nyíregyházán, Miskolcon, Kecskeméten, Debrecenben, Budapesten (több kerületben), Budaörsön, Cegléden, Egerben, Gyöngyösön, Kistarcsaán, Mohácson, Pécsett, Siófokon. Ezek a cégek raktáron tartják vagy rendelhetővé teszik a különböző puffertartályokat és kapcsolódó épületgépészeti megoldásokat.
A szigetelés nélküli puffertartály hatalmas "radiátorként" viselkedne ott, ahol elhelyezed (pl. a pincében), és gyorsan elveszítené az eltárolt hőt. A fizika törvényei miatt a meleg víz könnyebb, így a tartály felső részében helyezkedik el, míg a hidegebb víz alulra kerül. Mivel a sima puffertartály egy zárt fűtési rendszer része, ahol ugyanaz a víz kering, nincs benne friss oxigén, így belső korrózióval sem kell számolni. Emiatt ezekbe nem kell magnézium védőanód. Karbantartást szinte alig igényelnek, csupán a csatlakozások tömítettségét és a szigetelés állapotát érdemes időnként ellenőrizni.
