A földelő szonda szerepe és a rézcsövek alkalmazása az épületgépészetben
Az elektromos hálózatok biztonságos és zavartalan működése alapvető fontosságú, melynek egyik kulcsfontosságú eleme a hatékony földelési rendszer. A földelő szonda, mint a rendszer egyik legfontosabb biztonsági eszköze, elengedhetetlen a hibaáramok gyors és biztonságos elvezetéséhez, ezáltal megvédve az embereket az áramütéstől, a zárlattól és az elektromos tűztől. Emellett a villámcsapások energiájának elvezetésében és a hálózati stabilitás fenntartásában is szerepet játszik, hozzájárulva a berendezések élettartamának növeléséhez.
A földelő szonda kiválasztása és telepítése
A földelő szonda egy fémes vezető, amelyet a talajba juttatva biztosítjuk az elektromos rendszer földelését. A helyes földelő szonda kiválasztása nagymértékben függ az alkalmazási körülményektől és a helyi talajviszonyoktól. Mivel a talajviszonyok projektenként változnak, ezért a szondák is különböző kivitelben és méretben készülnek, hogy alkalmazkodjanak ehhez a sokféleséghez. Gyakori tévhit, hogy a földelési szondák átmérőjének növelése hatékonyan csökkentheti az ellenállást. Az átmérő duplázása átlagosan alig 10 százaléknyi csökkenést eredményezhet.

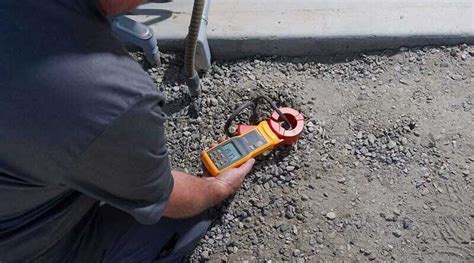

A telepítés első és elengedhetetlen lépése a telepítés helyének megválasztása. Olyan területet kell választani, ahol az altalaj mentes a nagyobb szikláktól, és az elektromos vezetőképesség egyéb körülményeknek köszönhetően is megfelelő. A földelő szonda földelési ellenállásának ideális esetben 10 Ohm alatt kell lennie, ezt méréssel tudjuk ellenőrizni. A földelési ellenállás értéke függ a talaj fajlagos ellenállásától. Mivel területenként ez változó, így egyes helyeken több földelő szonda telepítése szükséges a kívánt érték eléréséhez. Ilyen esetben vagy több földelő szondát telepítünk betartva az előírt távolságot, vagy toldható földelő szonda esetén addig toldjuk, amíg elérjük a kívánt értéket. Több szonda telepítése esetén ezek összekötése szükséges.
A szondát a villamos rendszerhez egy vizsgáló összekötő dobozzal kell csatlakoztatni, az elosztóba pedig egy védővezetőt kell elvezetni. A csatlakozási pontok igen kitettek, ezért ezeket korrózióvédő szalaggal kell
A földelés kilakításának több módja is van, melyek a következők: betonalap földelő, szalagföldelő, földelőszonda. Első lépésként egy munkagödör ásását kell elvégeznünk, hogy a szondát talajszint alá, lehetőség szerint fagyszint alá tudjuk ütni. A következő lépésben a földelő szonda leütése következik. A leütés történhet kézi erővel, 5 kg-os vagy nehezebb kalapáccsal, vagy gépi erővel, aminek legalább 10J ütési erősségűnek kell lennie. A földelőnek tüzihorganyzottnak kell lennie. A földelő szondáról le kell ágaznunk egy 8-10 mm köracéllal egy vizsgáló összekötő dobozba. Egyes boltban kapható földelő szondák rendelkeznek köracéllal, de ha nem, akkor nekünk kell rácsatlakoztatnunk a megfelelő kötőelemmel. A vizsgáló összekötés egy ellenőrző pont, ahol mérhető a földelés hatékonysága.
A földelő szonda méretének kiválasztása az alkalmazási körülményektől függ. Például egy 1,5 méteres földelő szonda ideális választás olyan helyeken, ahol a hozzáférés valamilyen okból korlátozott, és a felszínre telepített objektumok (pl.: épületek alapjai, falai vagy egyéb szerkezeti elemek) miatt a szonda elhelyezése kihívást jelentene. A Styron FÖLDELŐ SZONDA FOLYÓKÁHOZ 40mm-ES egy kompakt, de erőteljes kivitel, amely ideális választás a folyóka rendszerek biztonságának növelésére.
A földelés funkciói és típusai
A villamos hálózatok biztonságos üzemeltetéséhez a megfelelő földelés kiépítése, a földelő szondák alkalmazása elengedhetetlen. A biztonságos elektromos rendszer egyik legfontosabb eleme a megfelelően kialakított földelés. Legyen szó új építésű ingatlanról vagy régi hálózat felújításáról, a földelő szonda telepítése és bekötése elengedhetetlen a személyi és vagyonbiztonság szempontjából.
A földelés biztosítja a villamos rendszerek biztonságos működését. Ha egy eszköz külső felületén feszültség jelenik meg, például egy zárlatos mosógép burkolatán, és azt a felhasználó megérinti, akkor a földelés nélküli rendszernél a felhasználót áramütés érheti. A szonda elvezeti a hibafeszültséget a talajba, így megakadályozza, hogy az áram az emberi testen keresztül záródjon.
A földelési eljárások két fontos elemre támaszkodnak: a földelő szondára és a földelő hálózatra. Míg az üzemi földelés lényege, hogy az áramszolgáltató hálózatán keresztül a megfelelő üzemi viszonyokat alakítsuk ki, addig az érintésvédelmi földelés célja a biztonságos használat elősegítése.
Az érintésvédelmi földelésen belül megkülönböztetünk közvetlen és közvetett földelést. A túlfeszültség-védelmi földelések a villamos berendezéseket érő kapcsolási, illetve légköri túlfeszültségek elleni védelmet látják el. Az elektrosztatikus földelés teljesen más, mint a többi típus. Speciális paramétereinek köszönhetően eltér tőlük, hiszen főleg a kisülések ellen és az elektrosztatikus eredetű túlfeszültség ellen nyújt védelmet. A zavarvédelmi földelésről pedig annyit, hogy ennek fő célja a rendszerbe sugárzásos, vezetéses zavarjelek becsatolásának csökkentése. Javíthatja továbbá az elvezetési lehetőségeket, ami együtt jár a berendezés működőképességének megőrzésével.
Elektromos földelés magyarázata | Alapfogalmak
Az EPH (egyenpotenciálra hozás) rendszere
Az EPH (Equipotential Bonding) célja, hogy az épületben található fémes részek között ne alakuljon ki veszélyes potenciálkülönbség. Ez azt jelenti, hogy az épületben lévő összes vezetőképes felületet (pl. vízcsövek, gázcsövek, fémvázas bútorok, fém nyílászárók) összekötik egymással és a fő földelő rendszerrel. Mikor szükséges földelő szonda telepítése? Új építésű ingatlanoknál, mérőhely kialakításakor, vagy ha nincs megfelelő földelési ellenállás. Az EPH rendszer kiépítése fürdőszobákban, gázcsöveknél, fémszerkezeteknél kötelező.
A rézcsövek szerepe az épületgépészetben
A réz a világon a harmadik legnagyobb mennyiségben használt fém, tízezer éve része mindennapjainknak. Az első ismert „rézcső” az i.e. 2750-es évből származik Egyiptomból, ahol egy U alakú rézlemezzel fedett vályúban vezették az ivóvizet. A vezeték a mai napig megtekinthető a Berlini Állami Múzeumban. Az ipari forradalom után még a vastagfalú rézcsövek terjedtek el, azonban a múlt század ’30-as éveitől kezdve - a vékonyfalú csövek megjelenésétől - a rézcső az épületgépészet egyik leggyakrabban használt csőanyagává vált, annak szinte valamennyi területén használható.
A rézcsövek anyaga az MSZ EN 1057 szabvány szerint foszforral dezoxidált, nagytisztaságú réz (Cu + Ag min 99,90% és 0,015% ≤ P ≤ 0,040%), amely anyagminőségnek Cu-DHP vagy CW024A a jele. A DHP oxigénmentes (dezoxidált) rezet jelent, magas, de korlátozott mennyiségű visszamaradó foszfortartalommal. A foszfort a gyártás során adják a rézhez, hogy az oxigént eltávolítsák. Az anyagminőségen túl a szabvány meghatározza többek között a mechanikai tulajdonságokat, a méretsort, a külső átmérő és a falvastagság tűrését, valamint a cső belső falán visszamaradó szén mennyiségét, ami a korrózió minimalizálása miatt fontos.
A rézcsövek előállítása izzó réztuskók rögzített tüskén történő meleghengerlésével vagy melegsajtolásával kezdődik. A további munkafázisok több lépésben történő hideghúzásokból állnak, miközben repülődugót használnak a belső átmérő beállításához. A repülő dugó a rézcső belsejében található, anélkül, hogy a matricával érintkezne, és alakjánál fogva a falvastagság ellenőrzött csökkenéséről gondoskodik. A réz szilárdsága hidegalakítással növelhető és hevítéssel ismét csökkenthető.
A rézcsövek három fő típusra oszthatók: kemény, félkemény és lágy. A különböző formák eltérő rugalmassággal rendelkeznek. A kiváló minőségű rézcsövek nagyon könnyen hajlíthatók.
A rézcsövek kiváló elektromos vezetőképességgel és hővezető képességgel rendelkeznek. Ez az elektronikai termékek vezetőképes tartozékainak és hőelvezető tartozékainak fő anyaga, és a modern vállalkozók fő anyagává vált minden lakóépületben. Az első választás víz-, fűtés- és hűtőcsövek szereléséhez. A rézcső, más néven rézcső, egyfajta színesfémcső.

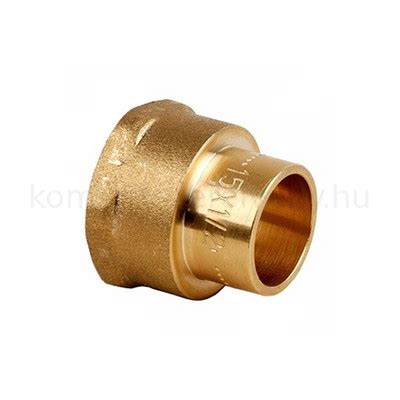

A rézcsövek gyártását és alkalmazásának feltételeit Magyarországon is harmonizált európai szabvány szabályozza, mégpedig az MSZ EN 1057 „Réz és rézötvözetek. Varrat nélküli, kör szelvényű rézcsövek vízhez és gázhoz, egészségügyi és fűtési alkalmazásra” című csőszabvány. Ezen szabvány szerint gyártott csövek és a megfelelő szabvány szerinti idomok gyártótól függetlenül felhasználhatók, egymással csereszabatosak.
A rézcsövek hőtágulása alacsonyabb, mint a műanyag csöveké, a csövekben emiatt kisebb a feszültség, kevesebb kompenzátor szükséges, kisebb a hőtágulás kiegyenlítésének helyigénye, a csövek falon kívül is esztétikus módon szerelhetők. A réz olvadáspontja 1083 °C, a csővezeték kiválóan ellenáll magas hőmérsékleteknek is. Keményforrasztás esetén a vezeték a 650 °C hőmérsékletet is tartósan elviseli, ez különösen gázszerelésnél fontos. Kiválóan viselik a nagy nyomásértékeket.
A rézcsövek anyaga az MSZ EN 1057 szabvány szerint foszforral dezoxidált, nagytisztaságú réz (Cu + Ag min 99,90% és 0,015% ≤ P ≤ 0,040%), amely anyagminőségnek Cu-DHP vagy CW024A a jele. A DHP oxigénmentes (dezoxidált) rezet jelent, magas, de korlátozott mennyiségű visszamaradó foszfortartalommal. A foszfort a gyártás során adják a rézhez, hogy az oxigént eltávolítsák. Az anyagminőségen túl a szabvány meghatározza többek között a mechanikai tulajdonságokat, a méretsort, a külső átmérő és a falvastagság tűrését, valamint a cső belső falán visszamaradó szén mennyiségét, ami a korrózió minimalizálása miatt fontos.
A réz gátolja a baktériumok és egyéb kórokozók szaporodását, így a rézcsövekben szállított vízben a legionella baktérium koncentrációja lényegesen alacsonyabb, mint például a műanyag csövekben. A rézcsövek hosszú élettartamúak, könnyen, olcsón és gyorsan újrafelhasználhatók, 100%-ban újrahasznosíthatóak anélkül, hogy tulajdonságaik akár a legkisebb mértékben változnának. Ráadásul az újrahasznosított anyagból gyártott termék előállításához 85%-kal kevesebb energia szükséges, mintha rézércet használnánk.
