A rézcsövek sokoldalú alkalmazása az épületgépészetben: Anyagminőség, szabványok és előnyök

A réz, mint az emberiség által évezredek óta használt fém, a világon a harmadik legnagyobb mennyiségben felhasznált fémként kiemelkedő szerepet tölt be mindennapjainkban, különösen az épületgépészet területén. Az első ismert „rézcső” i.e. 2750-ből származik Egyiptomból, ahol egy U alakú rézlemezzel fedett vályúban vezették az ivóvizet, és ez a szerkezet a mai napig megtekinthető a Berlini Állami Múzeumban. Az ipari forradalom után először a vastagfalú rézcsövek terjedtek el, azonban a múlt század ’30-as éveitől kezdve, a vékonyfalú csövek megjelenésével, a rézcső az épületgépészet szinte valamennyi területén alkalmazhatóvá vált, és az egyik leggyakrabban használt csőanyaggá nőtte ki magát.

A rézcsövek szabványosítása és anyaga

Az épületgépészeti rézcsövek gyártását és alkalmazásának feltételeit Magyarországon is egy harmonizált európai szabvány szabályozza, mégpedig az MSZ EN 1057 „Réz és rézötvözetek. Varrat nélküli, kör szelvényű rézcsövek vízhez és gázhoz, egészségügyi és fűtési alkalmazásra” című csőszabvány. Ezen szabvány szerint gyártott csövek és a megfelelő szabvány szerinti idomok gyártótól függetlenül felhasználhatók, egymással csereszabatosak. Ez az egységesítés leegyszerűsíti az anyagválasztás kritériumait, megkönnyíti az anyagok beszerzését a kereskedelmi forgalomban, és évtizedek múlva is lehetővé teszi a meglévő rendszerek átalakítását, bővítését.

A rézcsövek anyaga az MSZ EN 1057 szabvány szerint foszforral dezoxidált, nagytisztaságú réz (Cu + Ag min 99,90% és 0,015% ≤ P ≤ 0,040%), amely anyagminőségnek Cu-DHP vagy CW024A a jele. A DHP jelentése „deoxidized high residual phosphor”, azaz oxigénmentes (dezoxidált) réz, magas, de korlátozott mennyiségű visszamaradó foszfortartalommal. A foszfort a gyártás során adagolják a rézhez, hogy az oxigént eltávolítsák. Az anyagminőségen túl a szabvány meghatározza többek között a mechanikai tulajdonságokat, a méretsort, a külső átmérő és a falvastagság tűrését, valamint a cső belső falán visszamaradó szén mennyiségét, ami a korrózió minimalizálása miatt kiemelten fontos.

A rézcsövek gyártási folyamata és kivitelei

A rézcsövek előállítása izzó réztuskók rögzített tüskén történő meleghengerlésével vagy melegsajtolásával kezdődik. A további munkafázisok több lépésben történő hideghúzásokból állnak, miközben repülődugót használnak a belső átmérő beállításához. A repülő dugó a rézcső belsejében található, anélkül, hogy a matricával érintkezne, és alakjánál fogva a falvastagság ellenőrzött csökkenéséről gondoskodik.

A réz szilárdsága hidegalakítással növelhető és hevítéssel ismét csökkenthető. Ezen tulajdonságok teszik lehetővé a rézcsövek többféle kivitelben történő gyártását:

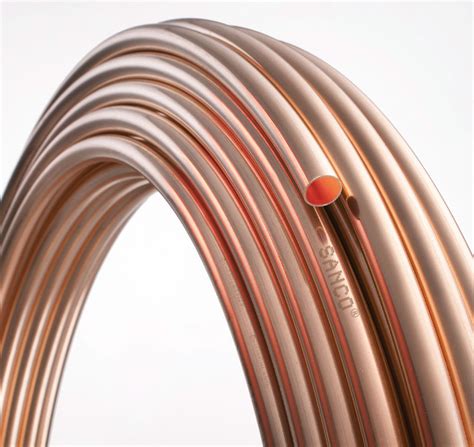

Tekercsben: 50 méter hosszúságig, lágy (R220) kivitelben, 22 mm csőátmérőig, azon területekre, ahol a jó hajlíthatóság előnyös.
Szálban: 5 méteres hosszúságban, kemény (R290) vagy félkemény (R250) kivitelben, egyenes vezetékek számára vakolat felett és alatt.
Műanyagbevonatos kivitelben: A páralecsapódás elkerülésére, különösen agresszív közegekben (pl. istállókban vagy galvanizáló üzemben), valamint föld alatti vezetékeknél.

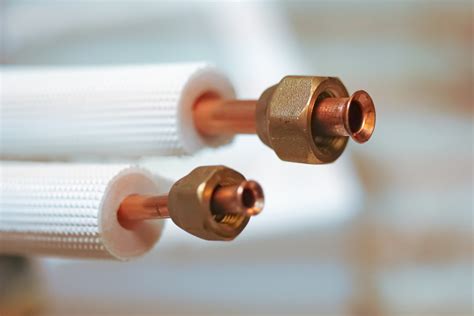

Gyárilag hőszigetelt kivitelben: Melegvíz szállító vezetékekhez, a hőszigetelésre vonatkozó szabványelőírások szerint. A gyári szigetelés külső átmérője kisebb, mintha utólag a helyszínen szigetelnénk a csövet, köszönhetően a minőségi szigetelőanyagnak.

Minőségbiztosítás és jelölések

Az MSZ EN 1057 szabvány pontosan szabályozza a rézcsövek gyártásának és minőségének feltételeit. A vezető rézcsőgyártók termékeinek minőségét azonban külső, független minősítő intézetek is felügyelik. Ilyen minősítő intézet például a német Gütegemainschaft Kupferrohr e.V., és az általa adott, a csövön feltüntetett minőségjel (RAL minőségjel) azt jelenti, hogy a gyártó a „RAL Német Minőségbiztosító Intézet” által elismert, független, különleges minőségi feltételeknek és vizsgálatoknak vetette alá magát. Ez az MSZ EN 1057 szabvány minőségi előírásain túlmenően további, magasabb szintű követelményeknek való megfelelést igazol, például a csövek belső felületének tisztaságát illetően. A minőségjel feltüntetésének feltétele, hogy a gyártást független vizsgálóhely felügyelje, de nem csupán a gyártást, a kereskedőktől is rendszeresen vesznek mintát a piacon árult, minőségjelet viselő termékekből, és azokat akkreditált laboratóriumokban vizsgálják.

A belső felület tisztaságának fontossága

Különösen fontos foglalkozni a csövek belső felületének tisztaságával. Ennek biztosítása a csőgyártás befejező művelete, és rendkívül fontos a rézcsövek hosszú élettartama, valamint korrózióállósága szempontjából. Lényege a visszamaradó szén mennyiségének csökkentése a szabvány által megengedett érték alá. A szén alapú szennyeződések a gyártás folyamán (pl. kenőanyagok) kerülhetnek a cső belsejébe, és ha túl magas a visszamaradó szénszármazék a csövek belső falán, az növeli a lyukkorrózió veszélyét, ami tönkreteheti a csöveket és csökkentheti élettartamukat. Az MSZ EN szabvány 0,2 mg/dm² maximális szén mennyiséget engedélyez a 10-54 mm külső átmérőtartományban, míg a RAL minőségjelet viselő csöveknél ez még szigorúbb, mindössze 0,1 mg/dm².

Alkalmazási területek a különböző szabványok szerint

A víz-, gáz- és fűtésszereléshez tehát az MSZ EN 1057 szabvány szerinti rézcsöveket használjuk. A klímaszerelésben, ami a rézcsövek szintén egyik nagy alkalmazási területe, az MSZ EN 12735-1 „Réz és rézötvözetek. Hűtők és légkondicionálók varratmentes rézcsövei. 1. rész: A csővezeték csövei” szabvány szerinti csöveket alkalmazzák. Orvosi és ipari gázok vezetékeihez pedig az MSZ EN 13348 „Réz és rézötvözetek. Varratmentes, kör szelvényű rézcsövek orvosi gázokhoz vagy vákuumhoz” szabvány szerintieket. A szabvány száma minden esetben megtalálható a terméken, illetve a csomagolásán.

Az antimikrobiális tulajdonságok és egészségügyi előnyök

Azt a tényt, hogy a réz gátolja a baktériumok és egyéb kórokozók szaporodását, már őseink is ismerték, hiszen rézedényben tárolták a frissen tartandó vizet. Ezt a megfigyelést a legújabb kutatások eredményei is megerősítik. Az Amerikai Környezetvédelmi Hatóság (EPA) hivatalosan is törzskönyvezte a rezet és ötvözeteit, mint antimikrobiális anyagot, amely képes visszaszorítani akár a potenciálisan halálos fertőzéseket okozó baktériumokat is. Ezen kutatásokat kórházakban végezték, azonban az épületgépészet terén a KIWA független holland vízminőség-kutató intézet kísérletei szintén igazolták, hogy a legionella baktérium koncentrációja a rézcsövekben szállított vízben lényegesen alacsonyabb, mint például a műanyag csövekben. Bár a rézcsövek ezen tulajdonsága - ahogy a belső védőréteg kialakul - idővel csökkenhet, a réz előnyei még ezután is nyilvánvalóak maradnak.

Réz, mint antimikrobiális anyag

Gazdaságosság és környezetvédelem

A rézcső válaszol a modern épületgépészet kihívásaira, hiszen egyrészt hosszú élettartamú, másrészt a réztermékek könnyen, olcsón és gyorsan újrafelhasználhatók. A réz tehát nem a hulladéklerakókat növeli, hanem új termék készülhet belőle, mivel 100%-ban újrahasznosítható anélkül, hogy tulajdonságai akár a legkisebb mértékben is változnának. Ráadásul az újrahasznosított anyagból gyártott termék előállításához 85%-kal kevesebb energia szükséges, mintha rézércet használnánk.

A legtöbb épületgépész szakember tisztában van ezekkel az előnyökkel, azonban a legfontosabbakat összefoglalni nem árt. A rézcsövek hőtágulása (0,0168 mm/mK) alacsonyabb, mint a műanyag csöveké, emiatt kisebb a feszültség a csövekben, kevesebb kompenzátor szükséges, kisebb a hőtágulás kiegyenlítésének helyigénye, és a csövek falon kívül is esztétikus módon szerelhetők.

A réz olvadáspontja 1083 °C, így a csővezeték kiválóan ellenáll a magas hőmérsékleteknek is. Keményforrasztás esetén a vezeték a 650 °C hőmérsékletet is tartósan elviseli, ami különösen gázszerelésnél fontos. Kiválóan viselik a nagy nyomásértékeket is; például a 15x1 mm-es rézcső megengedett üzemi nyomása 82 bar, ráadásul ez az üzemi hőmérséklet emelkedésével - minimális falvastagság mellett - nem csökken.

A réz egyértelmű műszaki előnyeit elismerve, a rézrendszerek gazdaságosságát az építtetők, de igen gyakran a szakemberek is helytelenül ítélik meg, ezért a réz gyakran automatikusan a „drága” fogalmával kapcsolódik össze. Aki azonban elkészíti egy épületgépészeti csőszerelés költségvetését, az láthatja, hogy ez nem feltétlenül igaz. Az csak féligazság, ha valaki csak a cső méteráráról beszél, és ez alapján dönti el, melyik anyagból a legolcsóbb szerelni.

A „Kemény, mint a réz - erős alap a vízrendszerekhez!” mottó jegyében a 42 mm átmérőjű, 1 mm falvastagságú, 5 fm hosszúságú kemény rézcső, mint például a HME Cop Germany terméke, a megbízhatóságot és a réz időtálló erejét ötvözi, hogy a vízvezeték-rendszerek minden kihívásnak megfeleljenek. Ez a típusú cső kiválóan alkalmas víz szállítására, hiszen a réz természetes korrózióállósága és antibakteriális tulajdonságai garantálják a tiszta, biztonságos vizet otthonokban vagy ipari létesítményekben. A masszív kialakítás extra tartósságot biztosít, miközben könnyen beépíthető bármilyen rendszerbe, így a HME RÉZCSŐ család tagjai hosszú távú, megbízható megoldást kínálnak, amely nem csupán ellenáll az időnek, de a modern vízvezeték-technológia alapköveként is helytáll.
