Rigips álmennyezet monolit anyagszükséglet és szerelési elvek
Az álmennyezet teherhordó elemeit tilos műanyag beütődübelekkel rögzíteni!
A CD főtartó profilokat a teherhordó födémhez függesztők és szemes függesztőhuzalok (4 mm, hosszúság 125-2000 mm) segítségével rögzítjük.
A CD-profilok magasságát duplarugó segítségével állítjuk be.
A „tartóprofil-függesztő” kapcsolat az adott függesztőnek a CD-tartóprofilba történő bepattintásával jön létre.
A „függesztő-födém” kapcsolathoz 1 db UDN 6/35 típusú, betonba való acéldübelt használunk, vagy 1 db famenetű csavart csavarozunk be a fagerenda oldalába (nyírásra terhelt csavar).

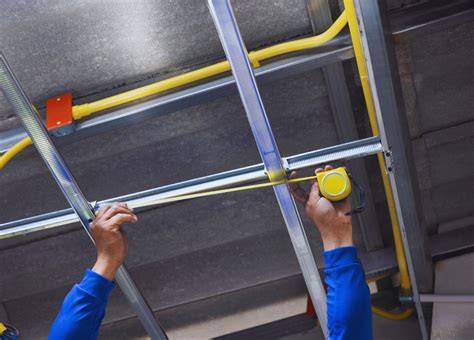

A CD-szerelőprofilokat derékszögű horgonyok (csomópontonként 2 db) vagy keresztösszekötők segítségével erősítjük a főtartó CD-profilokhoz.
A derékszögű horgony teherbírása korlátozott - 30 kg/m2.
Rögzítőelem a födémhez - típusát a födém ismeretében a tervező vagy a kivitelező határozza meg.
(pl. Tűzgátló álmennyezetek építéséhez nóniusz függesztőt vagy direktfüggesztőt kell használni (a bevezetőben található táblázat alapján).
A CD főtartó profilokat a teherhordó födémhez függesztők és szemes függesztőhuzalok (átmérő 4 mm, hosszúság 125-2000 mm) segítségével rögzítjük.
A CD-profilok magassága duplarugók segítségével állítható be.
A „főtartó-függesztő” kapcsolat az adott függesztőnek a CD-tartóprofilba történő bepattintásával jön létre.
A „függesztő-födém” kapcsolathoz 1 db UDN 6/35 típusú, betonba való acéldübelt használunk, vagy fagerenda esetén a gerenda oldalába 1 db famenetű csavart csavarozunk be (nyírásra terhelt csavar).
A helyiség falain kijelöljük az álmennyezet síkját.
Az UD-profilokat műanyag beütődübelekkel, vagy a fal anyagától függően egyéb rögzítő eszköz segítségével rögzítjük a falra.
A függesztő elemeket úgy helyezzük el, hogy távolságuk a CD-profilok hosszirányában maximum 900 mm, merőleges irányban pedig egymástól mért távolságuk maximum 1000 mm legyen.
Ezáltal a függesztő elemek 900 x 1000 mm-es hálót alkotnak.
A szélső CD-profil faltól mért távolsága maximum 150 mm, a szélső függesztő elem faltól mért távolsága a rá merőleges irányban maximum 400 mm lesz.
A CD-profilokat hosszirányban a CD profiltoldó elemek segítségével toldhatjuk.
A rugós függesztőt ráhúzzuk a függesztő pálcára.
A szemes függesztőhuzalt vagy 1 db DN6-os acél beütőékkel a vasbetonfödém aljához, vagy fafödém esetén lapos fejű facsavarral a gerenda oldalába rögzítjük.
A gipszkarton álmennyezeti megoldások Hatékonyabb mennyezetek, komfortosabb életterek - gipszkarton álmennyezeti megoldásokkal.
A Rigips álmennyezeti megoldások nemcsak esztétikusak, hanem gyorsan és könnyen szerelhetők, kiváló akusztikai teljesítményt nyújtanak, és teljes szabadságot adnak a tervezésben.
EGyszerű, gyors beépítés.
A gipszkarton álmennyezetek nem véletlenül népszerűek az építőiparban és a belsőépítészetben - sokoldalú, praktikus és esztétikus megoldást kínálnak.
Okos térszervezés - álmenyezetekkel könnyedén elkülöníthetsz különböző funkciójú zónákat.
Kiváló hangszigetelés - Jelentősen csökkentheted a zajterjedést a helyiségek között.
Spotlámpák, rejtett fények, szellőzőrácsok - mind könnyen beépíthetők, és tökéletesen illeszkednek a mennyezetbe.
Rejtett gépészet - szép terek - A fűtési és hűtési rendszerek elemei diszkréten elrejthetők.
Megbízható tűzvédelem - A gipszkarton természeténél fogva jó tűzálló tulajdonságokkal bír.
Költséghatékony megoldás - Az álmennyezetek kiépítése nem igényel nagy befektetést.
A falra UD-profilokat rögzítjük műanyag beütődübelekkel vagy egyéb rögzítő eszközzel.
A CD-tartóprofilokat a kerületi UD-profilba helyezzük, és keresztösszekötők segítségével a tartó CD-profilhoz rögzítjük.
A CD-profilokat hosszirányban a CD profiltoldó elemek segítségével toldhatjuk.
A 12,5 mm-es Rigips gipszkarton építőlemezeket 212. típusú csavarokkal 170 mm-ként a CD-profilokhoz rögzítjük.
Az építőlemezeket a szerelőprofilokra merőlegesen helyezzük el.
A rövidebb oldalak csatlakozásainak mindig a CD-profilokra kell esniük.
Gipszkarton álmennyezeti megoldások - hatékonyabb mennyezetek, komfortosabb életterek.
- Az álmennyezet tervezésekor figyelembe kell venni a teherbíró födém és a szerelés részleteit.
- A profil-függesztő kapcsolatot 2 db lemezcsavar biztosítja (Opel csavar).
- A lécek minimális keresztmetszete 50/30 mm, szerelőlécek szárazak és csavarodástól védettek legyenek.
- A léceket „lapjukra” fektetve, a tartóléceket „élükre” állítva szereljük.
- A falhoz kötött UD-profilokat megfelelő rögzítő eszközökkel rögzítjük, a hálózatméret maximum 900 x 1000 mm legyen.
- A CD-profilokat 170 mm-es csavarozással és 4 mm-es huzalokkal rögzítjük a főtartó profilokhoz.
Gipszkarton mennyezet készítése profil felhasználásával
