Sauter Motoros Szelep Működtető Egységek: A Modern Épületgépészet Szíve
A modern épületgépészeti rendszerek egyre kifinomultabbá válnak, különösen az egyre szigorodó épületenergetikai követelmények miatt. Ebben a kontextusban a megújuló energiát hasznosítani képes berendezések, mint a hőszivattyúk és napkollektorok, egyre nagyobb teret nyernek. Ezekhez az újfajta hőtermelő egységekhez elengedhetetlenek olyan hőleadó berendezések, amelyek gazdaságosan üzemeltethetők, többfunkciósak, és képesek a helyiségek gyors felfűtésére és hűtésére. A Sauter motoros szelep működtető egységei kulcsfontosságú szerepet játszanak ezekben a rendszerekben, biztosítva a precíz és hatékony szabályozást.
A Sauter Motoros Szelep Működtető Egység Felépítése és Funkciói
A Sauter motoros működtető egységek speciálisan pozícionálóval szerelt szelepekhez készültek, és elektronikus vezérléssel, valamint kikapcsolási funkcióval rendelkeznek. Ezek az egységek léptetőmotorral vannak felszerelve, ami precíz pozicionálást tesz lehetővé. A M30 × 1.5 menettel rendelkező szelepekhez könnyen rögzíthetők, így a meglévő rendszerek utólagos felszerelésére is alkalmasak megfelelő adapterekkel.
Az egységek két fő kivitelben érhetők el: 1-es (egyenes működésű) és 2-es (fordított működésű), amelyek állíthatók a specifikus igényeknek megfelelően. Az állítható szelep-löketek és az automatikus löketbeállítás garantálja a rendszer optimális működését. Az elektromos visszaállítási funkció és a karbantartásmentes hajtómű tovább növeli a megbízhatóságot és csökkenti az üzemeltetési költségeket.
Az állapot- és diagnosztikai kijelzés beépített két színű LED segítségével történik, amely gyors és egyszerű visszajelzést nyújt az egység működéséről. A beépítési helyzetet tekintve az egységek függőlegesen felfelé vagy vízszintesen is elhelyezhetők, nem függesztve, ami rugalmasságot biztosít a telepítés során.
Műszaki Paraméterek és Teljesítmény
A Sauter motoros szelep működtető egységei széleskörű műszaki paraméterekkel rendelkeznek, amelyek biztosítják a sokoldalú alkalmazhatóságot:
- Tápfeszültség: 24 V~ ±15%, 50…60 Hz; 24 V= ±15%
- Teljesítményfelvétel: 5 VA töltés közben, 2,5 VA működés közben, 1 W nyugalmi állapotban. Ez a viszonylag alacsony energiafogyasztás hozzájárul a rendszer gazdaságos üzemeltetéséhez.
- Működési irány: 1 vagy 2 (állítható), ami lehetővé teszi a szelep nyitási és zárási irányának rugalmas beállítását.
- Névleges löket: maximum 6 mm, ami elegendő a legtöbb fűtési és hűtési alkalmazáshoz.
- Automatikus löketbeállítás: igen, ez biztosítja a szelep optimális működését különböző terhelési viszonyok mellett is.
- Futási idő: 8 másodperc milliméterenként, ami gyors reagálást tesz lehetővé a vezérlőjelre.
- Zárási méret H0: 10 mm.
- Működtető erő: 160 N, ami elegendő a szelep biztos zárásához és nyitásához.
- Zajszint: < 30 dB(A), ami csendes működést biztosít, különösen fontos lakóépületekben.
- Szabályozó jel: 0(2)…10 V; 5…10 V; 0…5 V, Ri > 100 kΩ; 0(4)…20 mA, Ri = 500 Ω. Ez a széles körű szabályozási jel-kompatibilitás lehetővé teszi a csatlakoztatást különféle vezérlőrendszerekhez.
- Visszajelző jel: 0…10 V=, ±5%, ami visszajelzést ad a szelep aktuális pozíciójáról.
- Töltési idő: 150 másodperc (szuperkondenzátor), ami gyors akkumulátor-töltést biztosít.
- Környezeti hőmérséklet: 0…50 °C, páralecsapódás nélkül.
A "Max. Sauter Motoros működtető egység szelepekhez, 160 N, 24 V-/=" jelölés kiemeli az egység főbb jellemzőit: maximális teljesítmény, Sauter márka, motoros működtetés, 160 Newtonos erő és 24 Voltos tápellátás (egyen- és váltakozó árammal is kompatibilis).
Fan Coil Egységek és a Szabályozás Szerepe

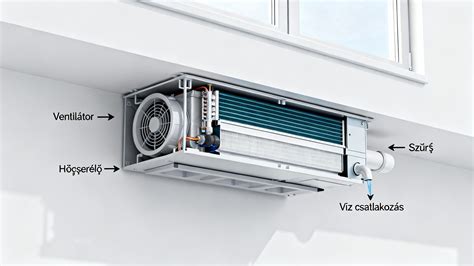

A fan coil egységek, amelyek lényegében ventilátorral ellátott radiátorok, kulcsfontosságú szerepet játszanak a modern fűtési és hűtési rendszerekben. Különösen fontosak ott, ahol a megújuló energiaforrások, mint a hőszivattyúk és napkollektorok kerülnek alkalmazásra. Ezek a rendszerek gazdaságos üzemeltetést, többfunkciós működést (fűtés és hűtés), valamint gyors helyiségklíma-változtatást tesznek lehetővé.
A fan coil egységek kivitelüket tekintve rugalmas elhelyezést tesznek lehetővé. A 2 csöves fan coil egy hőcserélő egységgel rendelkezik, amelyet általában hűtésre méreteznek, mivel a hűtéshez nagyobb hőleadó felület szükséges, mint a fűtéshez. Egy 2 csöves rendszerben azonban csak fűteni vagy csak hűteni lehet egyidejűleg. Ez azt jelenti, hogy átmeneti időszakokban, például tavasszal vagy ősszel, nem lehet párhuzamosan fűteni és hűteni a lakás különböző részein.
Ezzel szemben a 4 csöves fan coil egységek két hőcserélő egységgel rendelkeznek: egy a fűtéshez, egy pedig a hűtéshez. Ez lehetővé teszi a fűtési hőcserélő kisebb méretezését, elkerülve a fűtési rendszer túlméretezését. A 4 csöves rendszer előnye, hogy átmeneti időszakokban lehetőség van a déli tájolású helyiségek hűtésére, míg az északi tájolású szobák fűtésére.
A harmadik típus a légcsatornázható fan coil készülékek, amelyek diszkrét integrációt tesznek lehetővé.
A termosztát alapvető funkciója, hogy a beállított hőmérséklet elérésekor leállítsa a ventilátort. Azonban léteznek intelligens termosztátok is, amelyek olyan funkciókkal rendelkeznek, mint a késleltetett indítás. Például nyáron csak 15 °C alatti vízhőmérséklet esetén, télen pedig 39 °C felett indítja el a ventilátorokat.
Rendszertervezés és Biztonsági Funkciók
A hatékony rendszer tervezésének első lépése a lakásra és annak helyiségeire vonatkozó hőszükséglet számításának elkészítése. Ezt követően meg kell határozni, hogy 2 vagy 4 csöves fan coil rendszert szeretnénk-e telepíteni. Ha a házban párhuzamosan szeretnénk fűteni és hűteni az átmeneti időszakokban, akkor a 4 csöves rendszer a megfelelő választás.
A rendszer működését téli üzemmódban egy példán keresztül szemléltetve: a folyadékhűtő egység (például egy kültéri egységben lévő kompresszor) nem üzemel. A gázkazán állítja elő a szükséges, például 40 °C fokos előre menő fűtővizet, amit a keringető szivattyú juttat el a fan coil egységhez.
Az AVN 224S egy folyamatos szabályozású motoros szelephajtómű, amely DIN EN 14597 szabványnak megfelelő biztonsági funkcióval van ellátva. Ez a biztonsági funkció kulcsfontosságú a rendszer megbízható és biztonságos működéséhez.
Az UVC 102 / UVC 103 vezérlők három funkciót egyesítenek egy rendszerben: működtetnek egy nyomásfüggetlen áramlásszabályozó szelepet, egy elzáró szelepet, és energiafigyelést végeznek. Ezek a vezérlők különösen hasznosak változtatható áramlású HVAC fűtési és hűtési rendszerekben.
A Sauter szabályozó szelepek rugalmas kombinációkat kínálnak minden igényhez. A Sauter széles termékskálája DZR öntött sárgarézből készült menetes szelepeket és szürke öntöttvasból, gömbgrafitos öntöttvasból vagy öntött acélból készült karimás szelepeket tartalmaz. Ez biztosítja, hogy minden alkalmazáshoz megtalálható a tökéletesen megfelelő szelep.
Fan-coil egység - FCU HVAC
A Sauter Termékek Előnyei a Modern Épületgépészetben
A Sauter motoros szelep működtető egységei és a hozzájuk kapcsolódó vezérlők és szelepek számos előnnyel járulnak hozzá a modern épületgépészeti rendszerek hatékonyságához és megbízhatóságához. A precíz szabályozás, az energiahatékonyság, a rugalmas alkalmazhatóság és a beépített biztonsági funkciók mind hozzájárulnak a komfortos és gazdaságos üzemeltetéshez. Az automatikus beállítások és a karbantartásmentes kialakítás tovább csökkenti az üzemeltetési terheket. A Sauter termékek kiválóan alkalmasak új rendszerek kiépítésére, de a meglévő rendszerek modernizálására is, ami jelentős megtérülést biztosíthat az épülettulajdonosok számára. Az egyre növekvő energiahatékonysági elvárások mellett a Sauter megoldásai hozzájárulnak az épületek fenntarthatóságához és környezettudatosságához.
