Csavarok: Előnyök, Hátrányok és Alapvető Felépítésük

A csavarok, mint alapvető rögzítőelemek, szinte minden iparágban és barkács projektben megtalálhatók, az építőipartól és az autóipartól kezdve a gyártáson át a repülőgépiparig. Azonban, mint minden technológiai megoldásnak, a csavarok használatának is megvannak a maga előnyei és hátrányai. Ebben a cikkben részletesen megvizsgáljuk a csavarok felépítését, a különböző típusokat, valamint a használatukkal járó előnyöket és hátrányokat, hogy segítsünk az optimális kötőelem kiválasztásában.

A Csavar Alapvető Részei: Fej, Hajtás és Menet

A csavarok megértésének kulcsa az alapvető részek közötti különbség megértése. Ez nemcsak az alkalmazáshoz megfelelő kötőelem kiválasztásában segít, hanem az egyes típusok funkcióinak megértésében is.

Csavarfej: A Funkció és az Esztétika Keresztútján

A csavarfej a csavar funkciójának megfelelően lett kialakítva, és alapvetően két kategóriába sorolható: süllyesztett és nem süllyesztett.

• Süllyesztett fejű csavarok: Ezek a csavarok a felületbe simulnak, vagy kissé az alá kerülnek beszereléskor. Kúpos kialakításúak, így önmetsző módon hatolnak be a rögzítendő anyagba. A süllyesztett csavarok hajlamosabbak a sérülésre, mivel a kúpos rész szélesebb, mint a száruk.
  • Lapos fejű csavar: Gyakran használják korlátokon, bútorokon és világítóberendezéseken, hogy ne sértsék fel a ruhákat és a bőrfelületet, illetve esztétikai okokból. Általánosan használt rögzítő zsanéroknál is.
  • Süllyesztett, zökkenőmentes felületű vagy kissé a felszín alatt helyezkedik el egy hornyolt csavarfejjel.
  • Gépmenetes csavar típusa, alapvetően lapos fej lekerekített felülettel - mindkettő süllyesztett.
  • Lencsefejű gépcsavarok: Különböző hajtásokban, például hornyolt vagy csillagfejű kivitelben kaphatóak. Ezek a csavarfejű profilok alacsonyak és nagyobb átmérővel rendelkeznek, mint a legtöbb csavar.
  • Kerek fejű csavarok: Olyan felületre szerelt alkalmazásoknál használják, ahol a csavarfejnek síkban kell lennie a felülettel vagy enyhén emelkedhet csak ki - például bútorok esetében. Ideálisak elektromos, vízvezeték- és HVAC-alkalmazásokhoz. Az ívelt, alacsony profilú fej megakadályozza az illetéktelen hozzáférést, miközben esztétikus tapintást biztosít.
• Nem süllyesztett fejű csavarok: Ezek kiálló fejűek és nem kúposak.
  • Domború fejű csavar: Kerek teteje, magasabb és enyhén domború felülettel rendelkezik. Átmérőjének köszönhetően mélyebb nyílásokban is használható. A domború fej a magasságától eltekintve nagyon hasonlít a megemelt, hengeresfejű csavarhoz.
  • Gombafejű csavarok: Széles, domború fejjel rendelkeznek, hogy nagyobb csapágyfelületet hozzanak létre, miközben esztétikus megjelenést biztosítanak. Számos változata létezik, mint a sapkás fejű csavar, sapkás csavarfejű belső kulcsnyílású csavar, belső kulcsnyílású csavar és sapkás fejű belső kulcsnyílású csavar.
  • Hatszögfejű csavar: Gyakran összetévesztik a hatlapú csavarral, de nem azonos vele. A hatlapú csavar anyát használ, míg a hatszögfejű csavar egy csapos furatba van szerelve. Kapható hornyolt kivitelben vagy hornyolás nélkül is. A hatszögfejű csavar hat oldala nagyobb nyomatékot tesz lehetővé, mint más csavarok. Már nem olyan népszerű, mint korábban, napjainkban a legtöbb ember inkább a lencsefejű csavarokat választja.
  • Kerek fejű csavar: Mélyebb nyílással rendelkezik, mint a lencse. Más néven rácsfejű csavar.
  • Emelt, hengeresfejű csavar: A lapos fejhez képest nagyobb csapágyfelületet és jobb fogást biztosítanak emelt fejüknek köszönhetően. Gyakran rögzítenek építőipari alkatrészeket, például kapcsolófedeleket, fogantyúkat és zsanérokat. Népszerűek az autóiparban is, különösen vázpanelek és szegélyek rögzítéséhez, amikor süllyesztett csavartípusokra van szükség a sima felületkezeléshez. Csavarkulccsal szerelhetőek fel. A fej kiemelkedik és hat csatlakozási pontja van, ami megkönnyíti a meghúzást vagy eltávolítást - ez szűk helyeken is hasznos lehet. Elektronikai csavarként is népszerűek.
  • Gömb alakú csavar: Mély nyílással speciális típusú csavarfejnek számít.
  • Gyűrűs fejű csavar: Akkor használatos, ha egy fában vagy fémben lévő összeköttetésnek rugalmasnak kell maradnia.
  • Kapupántcsavar: A feje alatti négyszögletes váll megakadályozza, hogy ez az univerzális csavar elforduljon, amikor meghúzzák az anyát.
  • Kalapácsfejű csavar: A fej helyén egy kampó található, kézzel becsavarható tiplibe például ruhaszárító kötél, mennyezeti lámpa és hasonló tárgyak megtartására.
  • Teraszcsavar: Kicsi a feje, hogy az esővíz ne tudjon összegyűlni benne.

A csavarfejek formái és méretei jelentős mértékben befolyásolják a csavarral szembeni elvárásokat, az esztétikai megjelenéstől a funkcionális célokig.

Csavarhajtás: A Szerszám és a Csavar Kapcsolata

A csavarhajtás az alkatrész azon része, amely lehetővé teszi, hogy a csavart a helyére lehessen forgatni. A csavarfejen található, és az alakja határozza meg, hogy milyen típusú szerszámra van szükség a csavar bevezetéséhez.

• Hornyolt fejű csavar: A legalapvetőbb hajtás, egy bevágással. Erre példa a lapos fejű csavar. Azonban a nagyüzemi automatizált gyártásban már új fejlesztések után kellett nézni, a meghúzás körülményessége miatt. A gépi csavarhúzóval történő meghúzás során ugyanis sokkal könnyebben sérül, mint más korszerűbb csavarfejmegoldások. Ettől függetlenül a mai napig széles körben alkalmazzák.

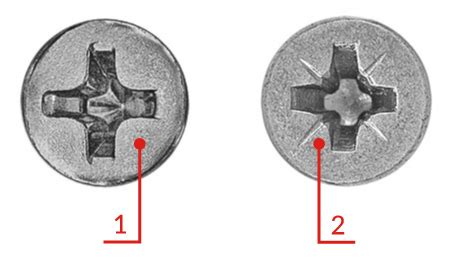

• Phillips (PH) csavar: Hagyományosan kereszthornyos csavarként ismerjük. A Phillips biteken lévő keverthornyok szárnyai a hegy felé vékonyodnak, ami miatt a csavarok meghúzásánál egy axiális erő lép fel, ami a bit hegyét könnyen kiugrasztja a csavarfejből. A két keresztnyílás megakadályozza, hogy a rögzítő túlhúzódjon. Egy bizonyos sebesség elérése után a csavarhúzó kicsúszik az illesztésből. Biztonságosabb, mint a hornyolt hajtás, és elektromos csavarhúzóval is használható.
• Pozidriv (PZ) csavar: Hasonló a Phillips-hez, de egy plusz kereszt alakú bemetszéssel rendelkezik, amely csökkenti a kicsúszás esélyét. A Pozidriv® csavar fején a kereszthorony mellett vékony csillagvonalak is találhatók. Oldalirányú elcsúszás és szoros illeszkedés tekintetében ez valamivel jobb, mint a Phillips®-csavar.
• Torx (csillagfejű) csavar: Hatágú csillagkialakítás. A Torx nagyobb nyomatékot tesz lehetővé a csavarra más rögzítőelemekhez képest. A Phillips kialakítással ellentétben a csillagfejű csavarnak nincs olyan maximális nyomatéka, amely a csavarhúzó kitörését okozná. A hat érintkezési pont csökkenti a csavarhajtás kopását. A Torx meghajtókhoz hasonlóan a kialakítás azt jelenti, hogy kisebb erőre van szükség a rögzítő behelyezéséhez, így csökkenti a felhasználó kifáradását más meghajtástípusokhoz képest. Előnyösen alkalmazható elektronikai cikkek összeszereléséhez, de újabban nagyméretű, az ácsiparban használatos csavarok esetén is előszeretettel alkalmazzák, mivel lényegesen nagyobb erők átvitelére képes a csavarfej károsodása nélkül, mint a PH vagy PZ fejek. Az imbuszfejekkel összehasonlítva legfontosabb különbség, hogy a Torxnál az ívelt oldalak miatt az erőátvitel lényegesen optimálisabb.
• Belső hatszög (imbuszkulcs): Gyakran az imbusz márkanéven nevezik. Szinte világszerte elterjedt ez a csavarfej változat. Kevés hely szükséges a kulcsnyílásnak a fejben, ugyanakkor nagy erőket képes átadni. Egyetlen hátránya, hogy a belső hatfejű nyílás könnyen elkorrodálódik. Az egyik legerősebb csavarfej, nagy nyomatékkal és kiváló szorítóerővel rendelkezik. A kör alakú fej hatszögletű behajtó nyílással rendelkezik, ezért a meghúzásához és kilazításához imbuszkulccsal kell rendelkezni.
• Robertson (négyszögletes) csavar: Más néven négyzetes csavarként ismert, egy olyan típusú csavarfej, amely a fej közepén egy négyzet alakú aljzattal rendelkezik. Európában ezt a megoldást ritkán alkalmazzák, Kanadában és az USA-ban még most is gyakori. A belső négyszög nagy erő átvitelére ad lehetőséget.
• Tri-Wing (háromszárnyú): Hasonlít egy Phillips-hez, azonban a négy szárny asszimetrikusan van elhelyezve úgy, hogy az erő a meghúzásra merőlegesen esik a szárnyakra. Kioldása hagyományos kereszthornyú, csillaghornyú csavarhúzókkal nem lehetséges, ezért mint biztonsági csavart alkalmazzák. A Tri-Wing csavarfej hornya akár egy propeller, amelyet mindenekelőtt biztonsági csavarokon alkalmaznak.
• LocTec: Speciális biztonsági fejkialakítása csak a csavar behajtását teszi lehetővé, kicsavarni még a rögzítéshez használt biztonsági bithegy alkalmazásával sem lehet.
• Snake Eye (kígyószem): Másnéven „kígyószem” bit. Európában nem egy elterjedt típus, elsősorban a londoni metró szerelvényein találkozhatunk vele. Az Egyesült Államokban is gyakran használják a liftgyártásban.
• XZN (Triple Square): 12 ágú csillag, ahol az egyes csúcsok 90°-osak. Ebből adódik, hogy 30°-onként helyezkednek el, így 12 csúcs keletkezik. Mivel relatív nagy nyomaték pontos átvitelére szolgál, így gyakran használják a gyártósorokon végzett munkához. Angol néven mondják Trilple Square-nek is.
• Clutch (csokornyakkendő): Ha egy furcsa, csokornyakkendőre hasonlító bittel találkozunk régi ajtókon vagy ablakokon, akkor biztosra vehetjük, hogy a Clutch-al van dolgunk. Főként az autóiparban és a nyílászárógyártásban használták ezeket.
• Belső sokszögű: Nyomatékkritikus megoldásokra fejlesztették, széles körben alkalmazzák a légiközlekedésben.

A csavarhajtás típusa meghatározza a szükséges szerszámot, és befolyásolja a meghúzás hatékonyságát, biztonságát és a kopás mértékét.

Csavarmenet: A Rögzítés Gerince

A csavargerincek a menetek - azok a spirálok, amelyek a csavar belső vagy külső átmérőjű felületén tekerednek. Ezek biztosítják a szilárd mechanikai kapcsolatot a rögzítendő anyaggal.

• Apamenet és anyamenet: A külső meneteket apamenetnek nevezik, míg a belső meneteket (például az anyáknál) anyamenetnek.
• Uniformizált csavarmenetek: Megfelelnek a szabványos tűréshatároknak és specifikációknak a különböző iparágakban. Gazdaságosak, kiváló értéket képviselnek és könnyen alkalmazhatóak. Mind az uniformizált, mind a metrikus egyaránt ugyanazzal a 60°-os profillal rendelkezik.
• Szögletes menetek: Természetesen nincs szögük, ami azt jelenti, hogy nincs az anyacsavarra nehezedő nyomás. A csavarok között a négyszögletes menetek a legkisebb súrlódást és a legnagyobb hatékonyságot nyújtják. Ezeket nehéz gyártani, így a költség magasabb, mint más csavartípusoknál.
• ACME menetek: Nagy teherbírású alkalmazásoknál erősebbek, mint a nyíró négyzetes menetek. A 29°-os menetszöggel viszonylag könnyen gyárthatóak.
• Támaszmenetek: Egy irányba rendkívül magas tengelyirányú tolóerőt bírnak el, ami nagy menetszilárdságot eredményez. Az alacsony súrlódásnak és nagy nyírószilárdságnak köszönhetően lakatanyákkal használva ezek a menetek megőrzik épségüket.

A Csavarmenet Anatómia

• Menetemelkedés (Pitch): A csavarmenet egy pontjától a következő menet pontjáig való távolság. Más néven perem. Használjon menetmagasság-mérőt az azonosításhoz.
• Menetmélység: A menetes címertől a gyökérig való távolság.
• Menetszög (Flank Angle): A csavar menetszöge és a menet oldalai közötti távolság. Azt mutatja, hogy a menet mindkét oldala azonos szögben van.
• Menetátmérő: A csavarátmérő magában foglalja a menetet. A nagy átmérő a csavar legnagyobb átmérője.
• Menetemelkedés (mm): A két szomszédos menet közötti távolságot a csúcsaikon mérik. A pontosság kulcsfontosságú.
• Menetek per hüvelyk (TPI): Ez a teljes menetek száma, amelyek egy hüvelyk méretű menetes hosszban jelennek meg.

Különböző Csavar Típusok és Alkalmazásaik

A csavarok rendkívül nagy változatosságnak örvendenek, és számos kategóriába sorolhatók, többek között az anyagok szerint, amelyeket összekötnek, vagy a fejük kialakítása szerint.

Csavarok Anyagok Szerint

• Facsavarok: Önmetsző dupla menetükkel ideálisak faelemek gyors összekötéséhez. Általában horganyzott acélból készülnek. Rozsdamentes acélból készült változatok is léteznek kültéri használatra.
• Pozdorjalemez-csavarok: Alacsony becsavarási ellenállással és nagy kiszakadási ellenállással rendelkeznek, így a lemez felülete makulátlan marad. Nem igényelnek előfúrást.
• Fémcsavarok: Egyenletes menetükről és hengeres alakjukról ismerhetők fel. Gyakran anyával vagy más ellenmenettel rendelkeznek.
• Lemezcsavarok: Kúpos alakjukkal és edzett speciális menettel, néha fúróheggyel rendelkeznek, jó tartást biztosítva fémlemezekben és műanyag panelekben. Előfúrásra lehet szükség, ha nincs fúróhegy.
• Gépcsavarok: Rögzíthetők menetes furatba vagy anyával.
• Rögzítő csavarok: Speciális kialakításúak, illeszkedő alkatrészekhez.

Csavarok Fej Kialakítása Szerint

• Süllyesztett fejű csavarok: A felületbe simulnak, esztétikai és funkcionális előnyöket kínálva.
• Lencsefejű csavarok: Díszítőelemek, vasalatokhoz vagy szegélylécekhez használhatók.
• Marófejes csavarok: Kis marósorjaikkal önállóan besüllyednek a fába.
• Gyűrűs fejű csavarok: Rugalmas kapcsolatot biztosítanak.
• Teraszcsavarok: Kicsi a fejük, hogy az esővíz ne gyűljön össze bennük.

Csavarok Alkalmazási Terület Szerint

• Építőipari csavarok: Nagy szilárdságot és megbízhatóságot biztosítanak.
• Autóipari csavarok: Különböző alkatrészek rögzítésére, beleértve vázpaneleket és szegélyeket.
• Elektronikai csavarok: Kisebb, precíziós rögzítésekhez.
• Állványcsavarok: Nagy teherbírású alkalmazásokhoz.
• Gyorsépítő csavarok: Jelentősen csökkentik a behajtáshoz szükséges időt.
• Teraszcsavarok: Speciálisan teraszépítéshez tervezve.

Csavarok Előnyei

A csavarok használatának számos előnye van, amelyek miatt továbbra is alapvető rögzítőelemek maradnak számos iparágban és projektben.

• Könnyű beszerelés: A megfelelő szerszámokkal a csavarok viszonylag könnyen beszerelhetők.
• Nagy szilárdság: Megfelelő méretű és anyagú csavarok nagy tartóerőt és szilárd mechanikai kapcsolatot biztosítanak.
• Újrafelhasználhatóság: Sok csavar többször is használható, ami költséghatékony megoldást jelenthet.
• Sokoldalúság: Különböző típusú csavarok állnak rendelkezésre szinte minden alkalmazáshoz.
• Költséghatékonyság: Általában viszonylag olcsók, különösen a nagyobb projektek esetében, figyelembe véve a hosszú távú birtoklási költségeket.
• Gyors telepítés (bizonyos típusoknál): Például a talajcsavarok gyorsan telepíthetők, minimális előkészületet igényelnek, jelentős idő- és munkaerő megtakarítást eredményezve.
• Környezetbarát (bizonyos megoldásoknál): A talajcsavarok telepítése során minimális a talaj környezeti terhelése, nem szükséges betonöntés.
• Áthelyezhetőség (bizonyos megoldásoknál): A talajcsavarral alapozott épületek gond nélkül áthelyezhetők.
• Vizes, nedves talajon is használható (talajcsavarok): Olyan helyeken is alkalmazható, ahol a betonozás költséges vagy lehetetlen.
• Időjárástól független alkalmazás (talajcsavarok): Akár télen, fagyott talajban is lehet alkalmazni.
• Nagy tartóerő: Menetüknek köszönhetően hosszú távon képesek rögzíteni a kívánt elemeket.
• Széles körben elérhetőek: Könnyen beszerezhetők.
• Szabványos méretezés: Metrikus és más szabványok lehetővé teszik a kompatibilitást.

Csavarok Hátrányai

A csavarok használatának vannak hátrányai is, amelyeket figyelembe kell venni a megfelelő rögzítési megoldás kiválasztásakor.

• Korrózió és rozsda: A csavarok, különösen a vasalapúak, érzékenyek a korrózióra és a rozsdára, ha nedvességnek, oxigénnek vagy bizonyos vegyszereknek vannak kitéve. Ez gyengíti szerkezeti integritásukat, laza illeszkedést, vibrációt és akár meghibásodást is eredményezhet. A korrózióálló anyagok (rozsdamentes acél, titán) használata csökkenti a kockázatot, de nem teszi teljesen immunissá őket.
• Fáradásos meghibásodás: Ciklikus terhelésnek kitéve a csavarok eltörhetnek a mikroszkopikus repedések felhalmozódása miatt. Nagy szilárdságú csavarok hajlamosabbak erre.
• Vibráció miatti kilazulás: A vibráció leküzdheti a csavar és az anya közötti súrlódást, ami fokozatos kilazulást okoz. Ez különösen problémás gépekben, járművekben és repülőgépekben. Reteszelő mechanizmusok (pl. rögzítő alátétek) segíthetnek, de nem mindig bolondbiztosak.
• Telepítési követelmények: A csavarok megfelelő felszerelése kulcsfontosságú. A kívánt szorítóerő eléréséhez a csavarokat a megfelelő nyomatékkal kell meghúzni. A nem megfelelő meghúzás meglazulást és meghibásodást okozhat. A megfelelő nyomaték specifikáció meghatározása kihívást jelenthet.
• Költségek: Bár általában költséghatékonyak, nagy projekteknél a költségek összeadódnak. A csavarok költségein kívül a beszerelési eszközök, a munka és a karbantartás költségei is társulnak.
• Korlátozott nyírási ellenállás: A csavarokat elsősorban húzóerők ellen tervezték. Jelentős nyíróerők esetén nem mindig a legjobb választás.
• Előkészületek szükségessége: A csavarok használata speciális kialakításuk miatt előkészületeket igényel. Egy vagy mindkét rögzítésre szánt felületet előre furattal kell ellátni. Ez nagy projektek során jelentősen meghosszabbítja a munkaidőt.
• Fejek kialakításának nem egységes volta: A csavarok rendkívül nagy változatosságnak örvendenek, ami néha megnehezíti a megfelelő típus kiválasztását.
• Sérülékenység: A csavarfejek, különösen a hornyoltak, könnyen sérülhetnek, ha nem megfelelő szerszámmal vagy túl nagy erővel próbálják őket meghúzni vagy eltávolítani.
• Eltávolítás nehézsége: A rozsdásodott vagy korrodált csavarok eltávolítása nagyon nehéz lehet, ami károsíthatja a környező anyagot.
• Esztétikai szempontok: Látható csavarok nem mindig ideálisak esztétikai szempontból, bár csavarfedelek használhatók a rejtésükre.
• Kompatibilitási problémák: A csavaroknak kompatibilisnek kell lenniük a felhasznált anyaggal. Különböző típusú csavarokat különböző alkalmazásokhoz terveztek.

Talajcsavarok: Egy Modern Alternatíva a Betonalapozáshoz

Egy építkezés során számtalan döntést kell meghoznunk, és az alap kiválasztása az egyik legfontosabb. Két gyakran alkalmazott módszer a betonalapozás és a talajcsavar alkalmazása.

A Betonalap Előnyei és Hátrányai

• Előnyök: Kiváló stabilitás, tartósság, rugalmasság a kialakításban.
• Hátrányok: Időigényes, környezeti hatások (CO2 kibocsátás, földmunka), repedések kialakulásának lehetősége.

A Talajcsavar Előnyei és Hátrányai

A talajcsavar hazánkban egy viszonylag új technológia, amelyet egyre inkább alkalmaznak az építkezéseknél.

• Előnyök:
  • Gyors telepítés: Minimális előkészületet igényel.
  • Költséghatékony: Általában olcsóbb, mint a betonalap.
  • Környezetbarát: Minimális a talaj környezeti terhelése.
  • Áthelyezhető: Az épületek gond nélkül áthelyezhetők.
  • Vizes, nedves talajon is használható.
  • Időjárástól független alkalmazás: Akár télen is.
• Hátrányok:
  • Megfelelő szakértelem: Szükség van a megfelelő szakértelemre a kivitelezéshez.

Összegzés

A csavarok sokoldalú és nélkülözhetetlen rögzítőelemek, amelyek számos előnnyel bírnak, mint a könnyű beszerelés, nagy szilárdság és újrafelhasználhatóság. Azonban fontos tisztában lenni a lehetséges hátrányokkal is, mint a korrózió, fáradásos meghibásodás, vibráció miatti kilazulás, telepítési követelmények, költségek és korlátozott nyírási ellenállás. A megfelelő csavar kiválasztása nagymértékben függ az alkalmazástól, a terheléstől, a környezeti feltételektől és az esztétikai elvárásoktól. A talajcsavarok, mint modern alternatíva, bizonyos esetekben jelentős előnyöket kínálnak a hagyományos betonalapozáshoz képest. Ha bármilyen kérdése van a csavarok használatával vagy a megfelelő rögzítési megoldás kiválasztásával kapcsolatban, érdemes szakemberhez fordulni.
