Vasbetonszerkezetek Rajzolvasása: Az Eurocode Alapú Tervezés Gyakorlati Megközelítése
A vasbeton szerkezetek tervezése és kivitelezése komplex folyamat, melynek alapvető eleme a részletes műszaki dokumentáció, azaz a rajzok pontos értelmezése. A "Vasbeton szerkezetek: Tervezés az Eurocode alapján" című kiadvány, mely már hetedik kiadásához érkezett 2004-es első megjelenése óta, kulcsfontosságú szerepet játszik a tervező mérnökök és az egyetemi hallgatók képzésében és gyakorlati munkájában. Ez a könyv nem csupán a nemzetileg meghatározott paraméterek értelmezésében nyújt segítséget, hanem a számítógéppel végzett számítások egyszerű módszerekkel történő ellenőrzésére is utat mutat.
A Kiadvány Célja és Fejlődése
Az eredetileg 71 oldalas könyv mára mintegy 100 oldalnyira nőtt, de céljai, alapvető részei és szellemisége mit sem változtak. A kiadvány elsődleges célja, hogy a tervező mérnökök számára röviden összefoglalja a (nem feszített) vasbetonszerkezetek méretezésének alapjait, bemutatva a legfontosabb összefüggéseket, szabályokat és az Eurocode 2 előírásait. Fontos hangsúlyozni, hogy ez a munka nem tartalmazza a teljes Eurocode anyagát, és semmiképpen sem helyettesíti azt. Ugyanakkor az Eurocode-ban nem, vagy nem teljesen, esetleg vitatható módon tárgyalt kérdésekre is választ ad. Nagy hangsúlyt fektettek az összefüggések magyarázatára és fizikai hátterének bemutatására is.
Az első kiadás óta eltelt közel 15 év alatt a világ sokat változott. Kezdetben a könyv fő feladata az akkor még nem kötelező európai szabályozás megismertetése volt a magyar szabványokat használó szakmagyakorló kollégákkal és az egyetemi hallgatókkal. Mára felnőtt egy új, fiatal mérnöknemzedék, amelynek az Eurocode a természetes szakmai közege, és amely a „régi” magyar szabványokkal szinte nem is találkozott. A szabványváltozások követése a szakma számára is kihívást jelent, mivel ehhez a Szabványügyi Közlönyben megjelenő közzétételek, valamint a szabványok újabb, a módosításokat is tartalmazó kiadásainak folyamatos figyelése szükséges. Az egyes kiadások körülbelül három évenként követték egymást, mindegyikben több-kevesebb változtatással, bővüléssel.
Az Eurocode 2 és a Nemzeti Melléklet
Az Eurocode 2 az európai szabványok családjának része, amely a vasbeton szerkezetek tervezésére vonatkozó általános szabályokat tartalmazza. A tagállamoknak lehetőségük van nemzeti mellékleteket kiadni, amelyek finomítják vagy kiegészítik az európai előírásokat, figyelembe véve a helyi építési gyakorlatot, éghajlati viszonyokat és egyéb specifikus tényezőket. A kiadvány kiemeli, hogy az Eurocode előírásainak felülvizsgálata, javítása és fejlesztése folyamatos, ami európai (EN) és nemzeti (NA) szabályozási szinten egyaránt érezhető. Az előbbi új, kiegészítő szabványok kiadásával, az utóbbi a Nemzeti Melléklet egyes pontjainak megváltoztatásával módosítja az eredeti EN, illetve MSZ EN szabványokat.
A Vasbeton Szerkezetek Alapvető Ismeretei

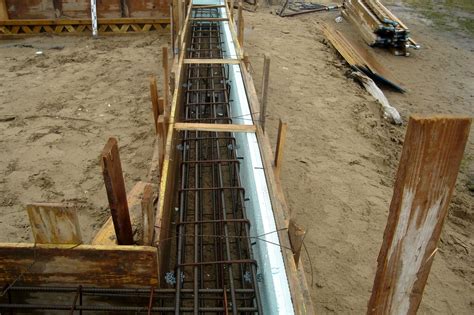

A vasbeton, mint építőanyag, a beton és az acél ötvözete, melynek lényege, hogy a beton kiválóan ellenáll a nyomásnak, míg az acél a húzóerőket képes hatékonyan felvenni. Ez az együttműködés teszi lehetővé, hogy a vasbeton szerkezetek ellenálljanak a legkülönfélébb terheléseknek. A kiadvány részletesen tárgyalja a vasbeton szerkezetek készítésének alapjait, a monolit technológiától kezdve az előregyártott elemekig.
A vasbeton előnyös tulajdonságai közé tartozik a formálhatóság, a korrózióvédelem, a tűzállóság, a nagy képlékeny alakváltozásra való képesség, ami csökkenti a váratlan tönkremenetel kockázatát, valamint az olcsó és helyben hozzáférhető adalékanyagok használata. Hátrányai között említhető a zsaluzási és állványozási költség, a fagymentes időjárás igénye, a lassú szilárdulási idő, a vasalás nehézkes ellenőrizhetősége, a megerősítés és átalakítás körülményessége, a viszonylag rossz hő- és hangtechnikai tulajdonságok, valamint a repedések keletkezésének lehetősége. Azonban ezek a hátrányok nagyrészt csökkenthetők, különösen az előregyártott építésmód alkalmazásával.
Konkrét Tervezési Esetek és Ellenőrzések
A kiadvány részletesen foglalkozik a magasépítésben alkalmazott szerkezeti elemek tervezésével és ellenőrzésével. Ez magában foglalja a kéttámaszú, konzolos és többtámaszú gerendákat, az egy- és két-irányban teherhordó lemezeket, a síklemez födémeket, a központosan és külpontosan nyomott oszlopokat, a rövidkonzolokat, a külpontosan terhelt pontalapokat, a külpontosan nyomott falpaneleket és a szögtámfalakat.
Átfogó útmutató a vasbeton gerendák tervezéséhez | ACI szabványok ismertetése
A gerendák, lemezek, oszlopok és falak tervezését és ellenőrzését bemutató fejezetek után gyakorló feladatok és kérdések segítik a feladatmegoldás begyakorlását és a lényeges problémák megértését. A negyedik fejezet kitér a gyakorlati tervezés során ritkábban előforduló szerkezetekre, mint például a rövidkonzolok, faltartók, ívtartók, vonórudak, külpontosan terhelt vasbeton alaptestek, (szög)támfalak, valamint a koncentrált teher felfüggesztése és a keretsarkok vasalásának tervezése. Ezen kívül tárgyalja a nyomott és/vagy nyírt kapcsolatok, mint a pecsétnyomás, zsaluzópalló és monolit vasbeton lemez kapcsolata, ellenőrzését is.
Az ötödik fejezet a használhatósági határállapotokkal, azaz a gerendák és lemezek lehajlásának és repedéstágasságának ellenőrzésével foglalkozik. A példatárban szereplő feladatok megoldása kézi közelítő számítással történt, még a külpontosan nyomott vasbeton oszlopkeresztmetszet tervezése és a síklemez födém lehajlásának ellenőrzése esetén is.
Tűzállósági Tervezés és Speciális Esetek
A kiadványban szó esik a tűzállósági tervezésről is, röviden összefoglalva a tervező mérnökök számára szükséges, a vasbeton szerkezeteket érintő legalapvetőbb ismereteket. A tűzállóság ugyanis egyre fontosabb szempont a vasbeton szerkezetek tervezésénél, akárcsak a fagyállóság és a vízzáróság. Ezek a követelmények gyakran felülírják a klasszikus határállapotokon alapuló méretezést.
Külön fejezet foglalkozik a központosan nyomott oszlopokra vonatkozó tudnivalókkal, valamint a repedéstágasság közelítő számítására vonatkozó módszerekkel. Ezen kívül kitér a hajlított vasbeton keresztmetszetek vizsgálatára, a gerendák teherbírás-vizsgálatára, valamint a hajlításra és nyírásra egyidejűleg igénybevett vasbeton tartószakaszok szilárdsági vizsgálatára. A nyírás jelensége, a vasbeton tartók nyírófeszültségei és a nyírási vasalás klasszikus (Mörsch-féle) számítási módja is részletesen tárgyalásra kerülnek.
A Betonacél Minőségellenőrzése és Nyomon Követhetősége
A "Vasbetonszerkezetek - mit kell tudnunk a betonacélról?" című cikksorozat, melynek harmadik része is említésre kerül, rávilágít a betonacél minőségellenőrzésének fontosságára. A Cemkut Cementipari Kutató-Fejlesztő Kft. és az ÉMI Építésügyi Minőségellenőrző Innovációs Nonprofit Kft. szerepe kiemelkedő a műszaki értékelések és tanúsítványok kiadásában.
A betonacél gyártók termékeinek forgalomba hozhatóságát és beépíthetőségét Magyarországon a Teljesítménynyilatkozaton (melyet a gyártónak kell kiállítania) feltüntetett Tanúsító szerv adatbázisában lehet ellenőrizni. Amennyiben az érvényes tanúsítvány megtalálható valamelyik cég adatbázisában, a termék forgalomba hozható. Ellenkező esetben vagy másik gyártó termékét kell választani, vagy a szükséges értékelési eljárásokat le kell folytatni.
Különösen fontos, hogy a betonacél-forgalmazók és a betonacél termékeket felhasználó gyártók a vásárlás előtt ellenőrizzék a termék azonnali forgalomba hozhatóságát vagy felhasználhatóságát. A gyártónak vagy forgalmazónak a beépítés, forgalmazás országának nyelvén kiállított teljesítménynyilatkozatot kell mellékelnie a betonacél termékekhez. Ezen szerepelnie kell a gyártó azonosító adatainak, a termék azonosító adatainak, a termékek teljesítményállandóságának értékelésére és ellenőrzésére szolgáló rendszernek (TÁÉE/AVCP), a teljesítményállandóság-értékelést végző szervezet nevének és azonosítójának, a termék teljesítményének és a gyártó nyilatkozatának.

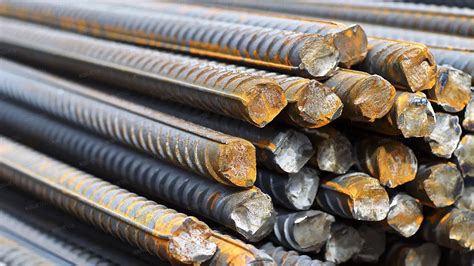

A dokumentumok megléte sem garantálja 100%-os megbízhatósággal a betonacél származásának pontosságát, mivel figyelmetlenség vagy szándékos megtévesztés miatt előfordulhat, hogy a leszállított acéltermék és a hozzá tartozó dokumentáció nem egyezik. A gyártók általában hengerlési azonosítóval látják el termékeiket, amelyek segítenek a nyomon követésben, bár a jelölési módok nem teljesen egységesek nemzetközi szinten. A DIBt német szervezet és partnerei nyilvántartják az acéltermékek hengerlési azonosítóit, amelyek az EN 10080 szabvány 10. fejezetével összhangban vannak kiadva.
Összefoglalás és További Források
A "Vasbetonszerkezetek. Tervezés az Eurocode alapján" című kiadvány, valamint a hozzá kapcsolódó példatár, alapvető forrás a vasbetonszerkezetek rajzolvasásához és tervezéséhez. A könyv a gyakorló mérnökök és az egyetemi hallgatók számára egyaránt értékes ismereteket nyújt, segítve őket az Eurocode 2 előírásainak megértésében és alkalmazásában. A kiadvány használatához elengedhetetlenül szükséges a Szilárdságtani és Tartószerkezeti Tanszék hasonló jellegű segédleteinek, mint például a "Tartószerkezetek I. Vasbeton szilárdságtan" című dokumentum használata is.
