Szendvicspanel Rögzítési Technológiák: Útmutató a Tartós és Biztonságos Szereléshez

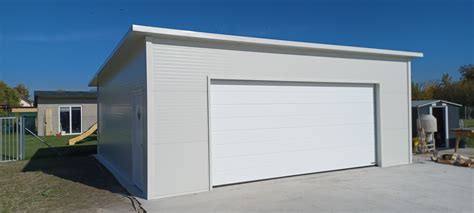

A szendvicspanelek az építőipar modern, sokoldalú és könnyen szerelhető termékei, amelyek segítségével gyorsan építhetünk fel lakócélú, ipari és mezőgazdasági jellegű épületeket is. A megfelelő fali- vagy tetőre kerülő szendvicspanel kiválasztása azonban csak az első lépés, hiszen az épület biztonságos és tartós kialakításához elengedhetetlen a megfelelő vázszerkezet felépítése, a panelek előírásszerű összeillesztése, és a kellő hosszúságú és típusú rögzítő-, kötőelemek használata. A kötőelemek kiválasztásában nyújt segítséget ez az összefoglaló, bemutatva a Polmetál Pruszynski által forgalmazott szendvicspanel csavarokat. Szendvicspanel vásárlása esetén érdemes már az első beszerzéskor megrendelni a panelek rögzítését biztosító csavarokat, kötőelemeket is. De hogyan válasszuk ki a számunkra megfelelő csavartípust? Hogyan tudjuk kiszámolni a szendvicspanel csavar szükséges hosszát? A vásárlás előtt felmerülő legfontosabb kérdéseket tekintjük most át.

A Szendvicspanelek Szerkezete és Előnyei

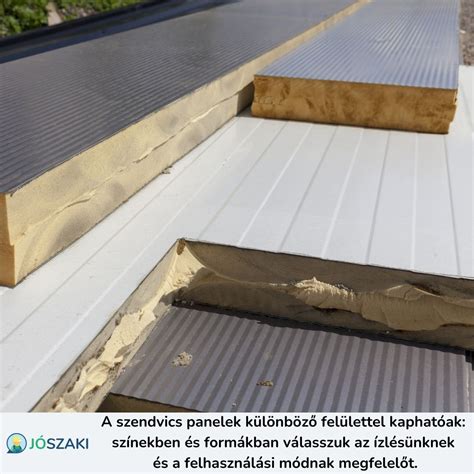

A szendvicspanel két külső fémlemezek (például acél vagy alumínium) között elhelyezkedő szigetelő rétegből áll. Az általánosan használt szigetelő anyagok közé tartozik a poliuretán (PUR), polisztirol (EPS) vagy kőzetgyapot. A szendvicspanel megfelelő kiválasztása kulcsfontosságú, mivel többféle típus is létezik, és minden típus más-más igényekhez illeszkedik. A panel külső felülete lehet sima, hullámos vagy épp mintázott. A szendvicspanel felszerelése nem túl bonyolult, de precizitást igényel. A könnyűszerkezetes jelleg révén nincs szükség külön alapozásra a panelekhez, hiszen elegendő egy egyszerű vázszerkezet készítése is, ami készülhet acélszelemenek felhasználásával, ill. fából vagy akár betonból is.

Etanco Szendvicspanel Csavarok: Minőség és Tartósság

Az Etanco európai gyártóbázisain, többek között Lengyelországban készíti magas minőségű, önfúró és önmetsző kötőelemeit. Az egyes csavarok acél, illetve EPDM alátéttel rendelkeznek. Utóbbi egy olyan műgumi alátét, amely rendkívül hosszú ideig megőrzi rugalmasságát, és felszerelés után magától vulkanizálódik a rögzített lemezhez, így biztosítva a szoros és vízzáró rögzítést.

A csavarok tartósságát a gRey.coat nevű különleges felületkezelés biztosítja. E kezelés során a DIN 1.1133 minőségű acélra egy 4 μm vastagságú cink réteget és egy 5 μm vastagságú kerámiaréteget visznek fel, amelyek közé egy vékony, a rétegek tapadását elősegítő kémiai film kerül. Egyes csavarok fejét emellett a Powder.coat nevű, 50 μm vastagságú, porszórásos festékréteg is védi a korrózió és az UV sugárzás ellen. Ez a bevonat ráadásul a RAL skála különböző színeiben érhető el, így lehetővé teszi az acéllemezzel azonos színű kötőelem választását is.

Az Etanco szendvicspanel csavarok megnövelt magasságú fejjel rendelkeznek, ami magabiztosabb szerelést tesz lehetővé, csökkentve a csavarfej leszakadásának az esélyét. Közvetlenül a csavar feje alatt is található egy nagyobb átmérőjű menet, ami azt biztosítja, hogy a csavar szorosan tartsa össze az alátétet és a szendvicspanel külső fegyverzetét.

A Megfelelő Kötőelem Kiválasztása

A szendvicspanel rögzítéséhez szükséges aljzat kiválasztása éppoly fontos, mint maga a panel. A könnyűszerelhetőség nem jelenti azt, hogy a szendvicspanel falak és tetők felépítése ne igényelne nagyfokú precizitást és szakértelmet. A pontos illesztés, valamint a megfelelő típusú, méretű kötőelem kiválasztása, és a rögzítés helyének, módjának pontos megválasztása kulcsfontosságú lehet a panelek élettartamára és hőszigetelő képességére nézve.

Az Etanco kínálatában a csavarok GT jelzéssel bírnak, a szendvicspanelek rögzítésére szolgáló kötőelemek pedig egy kiegészítő SP jelzést kapnak. A fúrófej magassága meghatározza a csavar által átfúrni képes aljzatvastagságot, ami 6 és 16 mm között alakulhat; ezt a termékjelzésben szereplő 6, 12 és 16-os szám mutatja meg.

A korrózióvédelmi skála tekintetében, amely C1-C5 I/M értékek között mozog, az Etanco csak közepes vagy erős igénybevételt jelentő környezetre kínál termékeket, vagyis ezek mind magas szintű korrózióvédelmet biztosítanak. A C3-as szintet külön betűjelzés nélkül, a C4-es szintet R jelzéssel, a C5 I/M szintet pedig X jelzéssel mutatják meg az egyes csavartípusoknál.

A W jelzésű csavarok olyan speciálisan tervezett, Hi-Lo menettel összekapcsolt fúróheggyel rendelkeznek, ami lehetővé teszi a fába vagy betonba történő közvetlen beszerelést is. Beton esetében először egy 5 mm átmérőjű előfúrást kell végezni. Emellett az ULTRA típusú tiplivel tömör, kerámia vagy üreges téglába is lehetővé válik a rögzítés.

A bemutatott szempontok szerint összesen 8 különböző szendvicspanel csavar gyártása folyik az Etancónál. A Polmetál Pruszynski kínálatában raktárról a leggyakrabban használt 2-3 típus érhető el, hiszen az ügyfelek igényei között elsősorban hidegen hengerelt, így vékonyabb aljzatok, szelemenek jelennek meg, illetve az extrém, például tengerparti környezeti igénybevétel Magyarországon nem jellemző. Ugyanakkor ez a kínálat is lefedi az összes felmerülő igényt, legyen szó egyszerű, de komfortos lakótér kialakításáról, egy erősebb kémiai jellegű kitételt jelentő állattartó csarnokokról vagy az extrém hőmérsékleti különbséget is elviselni képes hűtőkamra falakról.

Alkalmazási Területek és Javasolt Kötőelemek

A Szükséges Csavarhossz Meghatározása

A csavartípus mellett a legfontosabb jellemző a hossz pontos meghatározása, amiben az alábbi tényezők adhatnak segítséget:

• A rögzítésre kerülő panel vastagsága.
• Az aljzat vastagsága.
• A tetőpanelek esetén a teherelosztó alátét vastagsága.

Acél aljzat esetében, GTR 6 SP csavar választásakor a hosszba beszámítjuk:

• A fúrófej hosszát (a típusnál 8 mm).
• A rögzítést biztosító, az aljzaton keresztül csavart menetes részt (3 mm).
• Az acélszelemen vastagságát.
• A rögzített panel vastagságát.
• Az alátét vastagságát (4 mm).

Egy konkrét példával élve, 100 mm vastag panel és 6 mm-es acél szelemen esetén:

Számítás: 8 mm (fúrófej) + 3 mm (menetes rész) + 6 mm (szelemen) + 100 mm (panel) + 4 mm (alátét) = 121 mm (a legközelebbi standard méretet kell választani).

Rejtett rögzítésű panel esetén természetesen a rögzített elem vastagsága (MT) a mérvadó.

Tetőpanelek esetén a két panel összekapcsolása és az aljzathoz történő rögzítés a bordáknál történik, így a csavarhossz számításánál is ezt a magasságot kell figyelembe venni, ami kiegészülhet a kalotte (teherelosztó vagy viharalátét) vastagságával is.

Beton aljzatba történő beépítés esetén egy 5 mm átmérőjű előfurat szükséges, melynek mélységét a 30 mm-es elhelyezési mélység és a még biztosítandó 10 mm-nyi szabad hely szabja meg. Fa aljzat esetén is min. 30 mm az elhelyezési mélység, vagy átfúrásos beépítés is lehetséges. Egy ilyen esetben a csavar hosszának a kalkulációja az alábbiak szerint történik:

Számítás fa aljzathoz (átfúrásos): Csavarhossz = Panelvastagság + Aljzatvastagság + (min. 30 mm átfúrási mélység az aljzatban) + 4 mm (alátét).

A Panelek Rögzítésének Módjai

A látszó és rejtett csavarhellyel rendelkező fali panelek, valamint a tetőpanelek kalotte-tal vagy anélkül történő rögzítése az alábbi ábrák szerint történik acél aljzat esetében. Rögzítéskor ügyelni kell arra, hogy az alátétek kellő mértékben, vízzárást biztosítva szoruljanak rá a szendvicspanelre, vagyis a rögzítés ne legyen túl laza, de ne is horpassza be a fegyverzetet. Biztosítani kell azt is, hogy a csavar a fúrófejen túl további min. 3 mm-t áthaladjon az aljzaton a stabil tartás érdekében.

Fali Panel Rögzítése

A fali panelek rögzítése során a csavarokat a panel külső fémlemezein keresztül fúrják be az aljzatba. A csavarfej általában a panel külső felületén marad, így láthatóvá válik. Fontos, hogy a csavar ne sértse meg a belső fémlemezt.

Rejtett Rögzítésű Fali Panel Rögzítése

A rejtett rögzítésű panelek esetében a csavarokat a panel pereménél, a csatlakozási pontokon keresztül vezetik be az aljzatba. Ez a módszer esztétikusabb megjelenést biztosít, mivel a rögzítőelemek nem láthatók a felületen.

Tetőpanel Rögzítése

A tetőpanelek rögzítése hasonló elveken alapul, de itt különös figyelmet kell fordítani a vízzáróságra és a szélterhelés elleni védelemre. A kalotte (teherelosztó vagy viharalátét) használata ebben az esetben erősebb és biztonságosabb rögzítést tesz lehetővé, mivel nagyobb felületen osztja el a terhelést.

Különleges Alkalmazási Területek: Hűtőkamrák

Hűtőkamrák és helyiségek kialakítása esetén az extrém alacsony hőmérséklet, illetve a lecsapódó, fagyott nedvesség különleges igénybevételt jelent. Ilyen esetekben a GTX 6 SP ill. GTX 12 SP típusú csavarok alkalmazása javasolt, hiszen ezen kötőelemek hővezető képessége is bevizsgálásra került, megerősítve azt, hogy kifejezetten alkalmasak az extrém, akár 50 fokos hőmérsékleti eltéréseket támasztó válaszfali rögzítések kivitelezésére is. Ezek a csavarok speciális bevonattal rendelkeznek, amely ellenáll a hidegnek és a nedvességnek, minimalizálva a korrózió és a hőhíd kialakulásának kockázatát.

Szendvicspanel Rögzítésének Tűzvédelmi Szempontjai

A szendvicspanelek alkalmazása épületszerkezetekben tűzvédelmi szempontból is kiemelt figyelmet érdemel. Az OTSZ (Országos Tűzvédelmi Szabályzat) előírja az épményszerkezetek tűzállósági határértékeit. A tető szendvicspanel elsődleges feladata a térelhatárolás. Az ilyen szerkezetek önhordók, vagyis a meteorológiai terheken és bizonyos, meghatározott szabályok szerint rájuk helyezett (napelem) vagy rájuk függesztett (álmennyezet) terheken kívül nincs tartószerkezeti szerepük.

Az MSZ EN 13501-2 szabvány értelmében az REI tűzállósági határértékek meghatározása a panelek vizsgálata során csavarok segítségével történik. Tűzállósági szempontból a szerepük kisebb, mivel a panel nélkülük sem fog tűz esetén beesni az épületbe, ameddig a fogadószerkezet is megtartja az állékonyságát (’R’ paraméter). Az viszont lényeges, hogy mennyi idő alatt jut át a tűz a panel gyári illesztésein (’E’ paraméter). Ezt hívják lángáttörésnek. Ezt szendvicspanel esetén két módon lehet késleltetni: a speciális illesztésekkel és a fűzőcsavarok vagyis a másodlagos rögzítőelemek alkalmazásával. Ezek kapcsolják össze a trapéz átlapoló bordák lemezeit és gátolják meg, hogy legalább az előírt ideig ne történjen lángáttörés. A távolság mértéke jellemzően 300-500 mm, de találkozhatunk akár 150-250 mm-es értékkel is.

Az álmennyezetek esetében a panel tartószerkezetet védő funkciója nem érvényesül teljes mértékben, hiszen az őt tartó profilok ki vannak téve a tűz hatásának. Ilyenkor igazolt tűzállósággal rendelkező tartóprofil alkalmazása javasolt. Ha a panel rendelkezik tűzgátló álmennyezeti minősítéssel (ezt a termék Teljesítménynyilatkozatában lehet ellenőrizni, pl. EI60(a<-b) minősítés esetén), akkor a panel rögzítésére tűzvédelmi szempontból is előírások vonatkozhatnak, amelyek a csavarok számát és elhelyezését is meghatározhatják.

Leggyakrabban Ajánlott Szendvicspanel Csavarok Részletes Adatai

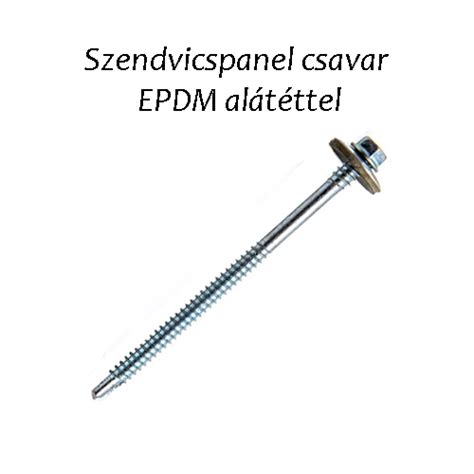

Hatlapfejű szendvicspanel-lemezcsavar fémhez EPDM alátéttel 5,5/6,3 mm - többféle színben és méretben

• Gyártói cikkszám: GTR 6 SP A19
• Leírás: Önfúró, önmetsző, duplamenetes, hatlapfejű csavar, amely felületkeményített, gRey.coat felületkezeléssel ellátott, galvanizált szénacélból készül, 6 mm hosszúságú, #3 fúrófejjel, magas minőségű és finom menettel, alumínium és EPDM alátéttel ellátva. A RAL skála szerinti különböző színekben is elérhető.
• Termékparaméterek:
  • Kötőelem méretei (mm): 5,5/6,3
  • Min. anyag vast. (mm): 6
  • Max. anyag vast. (mm): 585
  • Fúró max. vast. (mm): 8
  • Alátét DLSw: A19
  • Anyaméret (mm): 40-295 (a különböző hosszúságok szerint)

Hatlapfejű szendvicspanel-lemezcsavar fához EPDM alátéttel 6,4/7 mm - többféle színben és méretben

• Gyártói cikkszám: GTR W SP A19
• Leírás: Önmetsző, duplamenetes, hatlapfejű csavar, amely felületkeményített, gRey.coat felületkezeléssel ellátott. Galvanizált szénacélból készül, fa szerkezetekhez használható Hi-Lo menettel, alumínium és EPDM alátéttel ellátva. A RAL skála szerinti különböző színekben is elérhető. Elsősorban szendvicspanelek fa, beton, tégla felületekhez történő rögzítésére alkalmas. Beton szerkezet esetén előfúrás szükséges. Tégla és pórusbeton szerkezetek esetén tipli használata szükséges.
• Termékparaméterek:
  • Kötőelem méretei (mm): 6,4/7,0
  • Min. anyag vast. (mm): 8
  • Max. anyag vast. (mm): 250
  • Fúró max. vast. (mm): 8
  • Rögz. mélys. (mm): 30
  • Alátét DLSw: A19
  • Anyaméret (mm): 40-275 (a különböző hosszúságok szerint)

Kalotte tető szendvicspanel rögzítéshez - többféle színben és méretben

• Gyártói cikkszám: PKAL2627R3009
• Leírás: Különleges, alumínium alátét szendvicspanel-lemezcsavarokhoz, amely a szendvicspanelre nagyobb felületen fekszik fel, és így erősebb rögzítést, valamint jobb vízzárást biztosít.
• Termékparaméterek:
  • Kötőelem méretei: A specifikációtól függően változik.

A szendvicspanel felszerelése egy gyors és hatékony módja annak, hogy kiváló hőszigetelést és esztétikai megjelenést biztosítsunk bármely épület számára. A megfelelő előkészítéssel és a pontos telepítési technikával, a megfelelő kötőelemek használatával hosszú távon élvezhetjük a szendvicspanel előnyeit.
