Szigetelt Csatlakozó Kapcsok: A Biztonságos és Hatékony Elektromos Csatlakoztatások Kulcsa

Az elektromos rendszerek megbízhatósága és biztonsága nagymértékben függ a használt csatlakozóelemek minőségétől. A szigetelt csatlakozó kapcsok ebben a tekintetben kiemelkedő szerepet töltenek be, biztosítva a vezetékek megfelelő és biztonságos összekapcsolását, miközben megakadályozzák az áramütés veszélyét és a zárlatokat. Ez a cikk részletesen bemutatja ezeknek a kapcsoknak a típusait, alkalmazási területeit, előnyeit, valamint a kiválasztásuk során figyelembe veendő szempontokat.

Mi is pontosan a szigetelt csatlakozó kapocs?

A szigetelt csatlakozó kapocs egy olyan elektromos szerelési elem, amely két vagy több elektromos vezetőt hivatott összekötni, miközben külső szigetelőréteggel van ellátva. Ez a szigetelés kulcsfontosságú a biztonság szempontjából, mivel megakadályozza az érintkezést a feszültség alatt álló vezetékekkel, csökkentve ezzel az áramütés kockázatát. Emellett a szigetelés védelmet nyújt a külső környezeti hatások, például nedvesség, por vagy vegyi anyagok ellen is, amelyek károsíthatnák a csatlakozást és meghibásodást okozhatnának.

A hagyományos, szigetelés nélküli kapcsokkal szemben a szigetelt változatok magasabb szintű biztonságot nyújtanak, különösen olyan helyeken, ahol a vezetékek szabadon hozzáférhetők, vagy ahol a környezeti feltételek kedvezőtlenek. Ezek a kapcsok széles körben használatosak az épületvillamosságtól kezdve az ipari alkalmazásokig, a járműelektronikától a háztartási gépekig.

A Szigetelt Csatlakozó Kapcsok Típusai és Felépítése

A szigetelt csatlakozó kapcsok többféle kivitelben léteznek, melyek eltérő igényekhez és alkalmazási területekhez igazodnak. A leggyakoribb típusok közé tartoznak a következők:

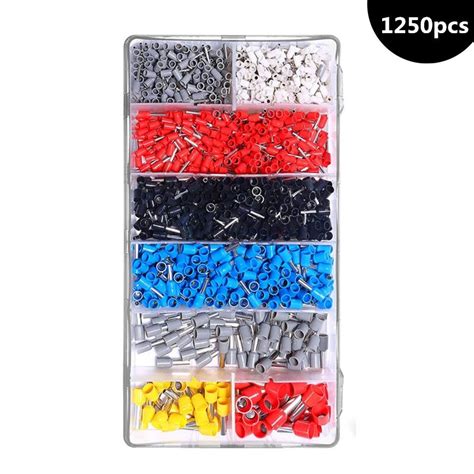

1. Krimpelhető Szigetelt Csatlakozók

Ezek a legelterjedtebb típusok, amelyek általában egy fém csatlakozóelemből (réz vagy sárgaréz) és egy külső, szigetelő műanyag (leggyakrabban PVC vagy poliamid) köpenzből állnak. A vezetékeket a fém csatlakozóba helyezik, majd egy speciális krimpelőfogóval összenyomják. A krimpelés során a fém csatlakozó "megmarkolja" a vezetékeket, biztosítva az elektromos és mechanikai kapcsolatot. A műanyag köpenz pedig gondoskodik a szigetelésről.

Ezeken belül is megkülönböztetünk:

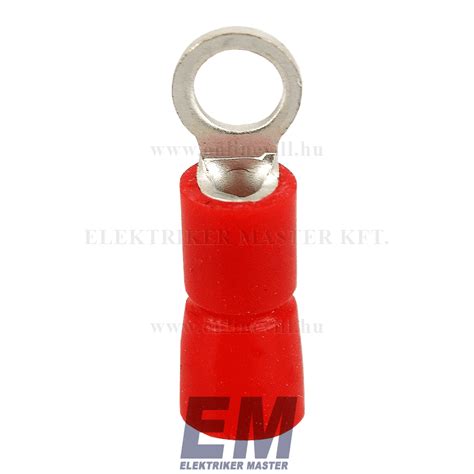

Gyűrűs saruk: A csavaros rögzítéshez ideálisak, ahol a saru teljes egészében körbefogja a csavarfejet.
Villás saruk: Hasonlóak a gyűrűs sarukhoz, de csak egy része fogja át a csavart, így gyorsabbá teszik a szerelést, ha a csavart nem kell teljesen eltávolítani.
Lapát/villa csatlakozók: Egyszerűen becsúsztathatók egy megfelelő csatlakozóba, gyakoriak a gyorscsatlakozó rendszerekben.
Hüvelyes csatlakozók (csőcsatlakozók): Két vagy több vezetéket lehet egymás mellé összekötni velük, általában egyenes vagy T-alakú kivitelben.

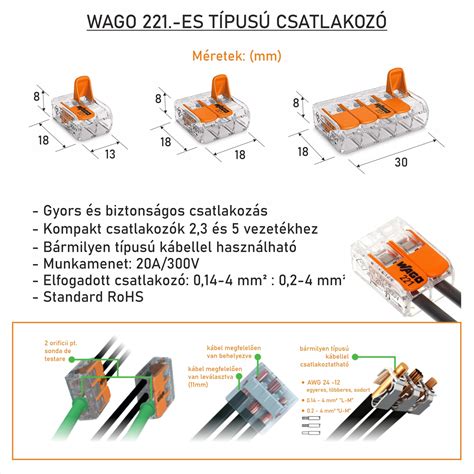

Csupasz vezetékes csatlakozók (pl. Wago típusú): Ezek a modern, rugós csatlakozók, amelyek nem igényelnek krimpelést. A csupasz vezetéket egyszerűen be kell dugni a megfelelő nyílásba, ahol a belső rugó biztosítja a stabil és biztonságos kapcsolatot. A külső házuk szigetelőanyagból készül.

2. Hőre zsugorodó Szigetelt Csatlakozók

Ezek a csatlakozók egy speciális, hőre zsugorodó műanyag csővel vannak ellátva, amely a krimpelés után a csatlakozó fölé helyezve hő hatására összezsugorodik, tökéletesen zárva és szigetelve azt. Ez a megoldás rendkívül megbízható szigetelést biztosít, és védelmet nyújt a nedvességgel szemben is. Gyakran alkalmazzák olyan környezetben, ahol a nedvesség jelenléte fokozott kockázatot jelent.

3. Menetes Szigetelt Csatlakozók (Pl. "villásdugó" típusú)

Ezek a csatlakozók menetes kialakításúak, és általában két vezeték összekötésére szolgálnak. A vezetékeket a csatlakozó végébe kell becsavarni, majd a külső szigetelő köpenyt rátekerni. Bizonyos típusoknál a menetes részhez csavar is tartozik, amely rögzíti a vezetékeket.

4. Automata/Rugós Csatlakozók (pl. Wago)

Ahogy már említettük, ezek a modern csatlakozók forradalmasították az elektromos szerelést. Nincs szükség speciális szerszámokra (mint a krimpelőfogó), a vezetékeket egyszerűen be kell dugni a megfelelő nyílásokba. A belső rugós mechanizmus biztosítja a stabil és tartós kapcsolatot. Ezek a csatlakozók gyorsak, megbízhatóak és könnyen használhatóak, így ideálisak mind az otthoni, mind a professzionális felhasználásra. A külső házuk kiváló minőségű szigetelőanyagból készül.

Az Alkalmazási Területek Sokszínűsége

A szigetelt csatlakozó kapcsok alkalmazási köre rendkívül széles, szinte minden olyan helyen megtalálhatók, ahol elektromos vezetékeket kell biztonságosan összekötni.

1. Épületvillamosság és Lakossági Alkalmazások

Világítási rendszerek: Lámpatestek, kapcsolók és konnektorok bekötése.
Elektromos hálózatok: Elosztótáblákban, vezetékvégek összekötése.
Készülék bekötés: Háztartási gépek (mosógép, hűtőszekrény, sütő) bekötése, javítása.
Gépészeti rendszerek: Fűtési és hűtési rendszerek, szellőztetés bekötése.

2. Járműelektronika

Autók, motorkerékpárok: Világítás, motorvezérlő egységek, infotainment rendszerek bekötése.
Kamionok és buszok: Nagyobb teljesítményű rendszerek, pótkocsik bekötése.
Vonatok és villamosok: Komplex elektromos rendszerek, vontatás.
Repülőgépek: Könnyű és megbízható csatlakozások.

3. Ipari és Automataizálási Rendszerek

Gépek és berendezések: Gyártósorok, robotok, vezérlőszekrények bekötése.
Mérő- és szabályozórendszerek: Szenzorok, aktuátorok csatlakoztatása.
Erőátviteli rendszerek: Nagyobb áramterhelhetőségű csatlakozások.

4. Kommunikációs és Adatátviteli Rendszerek

Hálózatépítés: Ethernet kábelek, távközlési rendszerek bekötése.
Elektronikai eszközök: Különböző elektronikai panelek, modulok összekötése.

Előnyök és Fontosság

A szigetelt csatlakozó kapcsok használata számos előnnyel jár, amelyek hozzájárulnak az elektromos rendszerek megbízhatóságához és biztonságához.

1. Biztonság Növelése

Ez a legfontosabb előny. A szigetelés megakadályozza a véletlen érintkezést a feszültség alatt álló vezetékekkel, így drasztikusan csökkenti az áramütés kockázatát. Ez különösen fontos olyan munkakörnyezetben, ahol a személyzet nincs speciálisan képzett villanyszerelő, vagy ahol a munka során gyakran kell érintkezni az elektromos vezetékekkel.

2. Zárlatok Megelőzése

A szigetelés megakadályozza a különböző fázisú vagy nulla vezetékek érintkezését, ami zárlatot okozhatna. A zárlatok tűzveszélyesek lehetnek, és károsíthatják az elektromos berendezéseket. A szigetelt kapcsok biztosítják, hogy minden vezeték a saját csatornájában maradjon.

3. Környezeti Védelem

A szigetelő köpeny megvédi a csatlakozást a nedvességtől, portól, olajtól és más szennyeződésektől. Ez növeli a csatlakozás élettartamát és megbízhatóságát, különösen igényes környezetben.

4. Professzionális Megjelenés és Szervezettség

A szigetelt kapcsok használata rendezettebbé és professzionálisabbá teszi az elektromos rendszereket. A különböző színű szigetelések segíthetnek a vezetékek azonosításában és a kábelezés áttekinthetőségének növelésében.

5. Időmegtakarítás és Egyszerű Szerelés (különösen automata kapcsoknál)

A modern, automata vagy rugós csatlakozók (mint a Wago típusúak) drasztikusan lerövidítik a szerelési időt, mivel nincs szükség speciális szerszámokra vagy bonyolult csavarozási műveletekre. Egyszerűen be kell dugni a vezetéket, és a csatlakozó gondoskodik a többi.

A Megfelelő Szigetelt Csatlakozó Kapocs Kiválasztása

A megfelelő csatlakozó kiválasztása kulcsfontosságú a rendszer biztonságos és hatékony működéséhez. Több tényezőt kell figyelembe venni:

1. Vezeték keresztmetszete

A csatlakozónak meg kell felelnie a bekötendő vezetékek keresztmetszetének. A gyártók általában jelölik a kompatibilis vezeték méreteket (pl. 0.5-1.5 mm², 1.5-2.5 mm² stb.). A túl kicsi vagy túl nagy csatlakozó instabil kapcsolatot eredményezhet.

2. Áramterhelhetőség

A csatlakozónak képesnek kell lennie elviselni a rajta keresztülhaladó áramot anélkül, hogy túlmelegedne. Ezt az adatot is a gyártó adja meg, általában amperben (A). Fontos, hogy mindig a tervezett maximális áramfelvételnél nagyobb terhelhetőségű csatlakozót válasszunk.

3. Környezeti Tényezők

Milyen környezetben fogják használni a csatlakozót? Szükség van-e extra védelemre a nedvesség, hőmérséklet-ingadozás vagy vegyi anyagok ellen? Ezek befolyásolhatják a szükséges szigetelőanyag típusát és a csatlakozó kialakítását.

4. Szerelési Módszer

Milyen szerszámok állnak rendelkezésre? A krimpelhető csatlakozókhoz krimpelőfogó szükséges, míg a rugós csatlakozók szerszám nélkül használhatók. A telepítés helyszíne és a rendelkezésre álló idő is befolyásolhatja a választást.

5. Szabványok és Tanúsítványok

Győződjön meg arról, hogy a kiválasztott csatlakozók rendelkeznek a releváns nemzeti és nemzetközi szabványoknak (pl. VDE, UL, CE) megfelelő tanúsítványokkal. Ez garantálja a termék minőségét és biztonságát.

6. Szigetelőanyag Típusa

A leggyakrabban használt szigetelőanyagok a PVC (polivinil-klorid) és a poliamid (nylon). A PVC általános célokra alkalmas, míg a poliamid magasabb hőmérsékletet bír, és jobb mechanikai ellenállással rendelkezik. Bizonyos speciális alkalmazásokhoz más anyagok is rendelkezésre állnak.

A Szigetelt Csatlakozók Jövője

A technológia fejlődésével a szigetelt csatlakozó kapcsok is folyamatosan fejlődnek. Az új anyagok, a hatékonyabb gyártási eljárások és az okos csatlakozási megoldások (pl. beépített diagnosztikai funkciókkal) mind hozzájárulnak a biztonságosabb, megbízhatóbb és könnyebben szerelhető elektromos rendszerek kialakításához. A fenntarthatóság is egyre fontosabb szempont, így a gyártók egyre nagyobb hangsúlyt fektetnek a környezetbarát anyagok és a hosszabb élettartamú termékek fejlesztésére.
