Födémszerkezetek: Az Épület Tartógerince
A födém egy épület alapvető építőipari eleme, amely vízszintes tartószerkezetként funkcionál, elválasztva egymástól az épület szintjeit, emeleteit, és egyben teherhordó szerepet is betölt. A modern építkezésben a födémszerkezetek kiválasztása kulcsfontosságú a stabilitás, a komfort és az energiahatékonyság szempontjából. Különböző típusok léteznek, mindegyik sajátos előnyökkel és hátrányokkal, így az ideális választás az épület specifikus igényeitől, funkciójától és a tervezett terheléstől függ.
A Födém Jelentése és Funkciói
A födém fogalma alatt az épületek emeleteit, szintjeit elválasztó, vízszintes tartószerkezetet értjük. Alapvető funkciói közé tartozik a szintek elválasztása, a terhek hordása, valamint a hő- és hangszigetelés biztosítása. Egy födém alapvetően gerendákból és a gerendaközöket kitöltő anyagokból, valamint egy járófelületből áll. Az, hogy milyen anyagokból épül fel, nagymértékben meghatározza a födém teherbírását és tartósságát. A modern építészetben a födémek kialakításánál kiemelt szerepet kap a hő- és hangszigetelés, valamint a tűzállóság is.
Födémtípusok és Anyagaik
Számos födémtípus létezik, melyek eltérő építészeti és statikai követelményeket elégítenek ki. A leggyakoribb típusok a következők:
Fafödém
A fafödémek régi épületekben, családi házakban népszerű, hagyományos megoldásnak számítanak. Előnyük, hogy viszonylag könnyen beépíthetők, és a tetőszerkezettel együtt is elkészíthetők, ami lerövidítheti a kivitelezési időt. Azonban nagyobb átkötések esetén erősítő gerendákra, oszlopokra vagy belső tartófalakra lehet szükség. A fafödémek szigetelésekor fontos a jó páraáteresztő képességű anyagok, például az ásványgyapot (kőzet- vagy üveggyapot) használata.

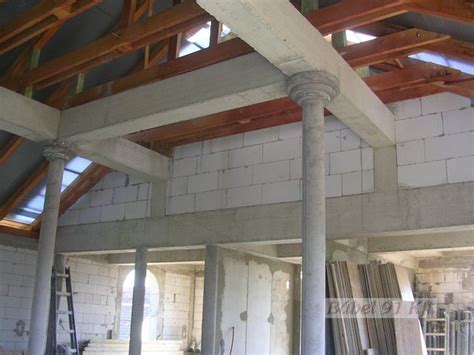

Monolit Vasbeton Födém
A monolit vasbeton födémek a modern építészet egyik legstabilabb és legelterjedtebb megoldásai. Ezek a födémek a helyszínen készülnek, zsaluzás, vasbeton szerelés és betonozás útján. Nagy teherbírásúak, jól ellenállnak a tűznek, és kiváló hangszigetelési tulajdonságokkal rendelkeznek. Különösen többszintes házakhoz ajánlottak, ahol fontos a tartósság és a nagy teherbírás. A monolit vasbeton födém kialakítása azonban idő- és költségigényesebb lehet.
A ProKoncept födémelem egy modern, monolit vasbeton szerkezet, amely grafitos polisztirol (Neopor) alapanyagot használ bentmaradó zsaluzatként. Ez a technológia hőhídmentes kialakítást tesz lehetővé, akár 8 méteres fesztávokat is áthidal, és jelentősen csökkenti az építési időt és költségeket, akár 50-70%-os energiafelhasználás-csökkenést is eredményezve.

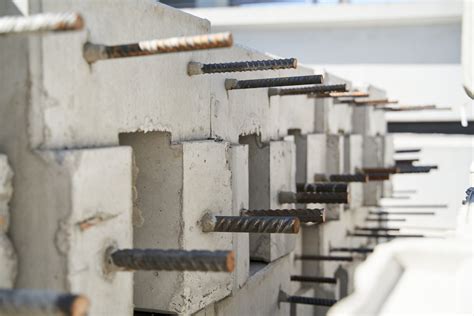

Előregyártott Vasbeton Födém Elemek
Az előregyártott vasbeton födém elemek, mint amilyeneket a Balatonfüreden épülő Anna Lakóliget projektjéhez is szállítanak, gyors és hatékony megoldást kínálnak. Ezek az elemek közel látszóbeton minőségű felülettel rendelkeznek, így esztétikus megjelenést biztosítanak. Összeállításuk szerelés jellegű, ami gyors helyszíni munkát eredményez. A zsaluzat és a kirekesztések elhelyezését robotok végzik, garantálva a méretpontosságot, és az áttörések helye technológiai kötöttségektől mentes. Több mint 3000 m3 előregyártott vasbeton elem beépítésére került sor a Balatonfüredi projektben, ahol már az első kéregfödém és kéregfal elemek is beépítésre kerültek.
Gerendás Födémek
A gerendás födémek, mint az E gerendás födémek vagy a Békás Épker kínálatában található más típusú gerendák, gyakran társasházakban, illetve régebbi építésű házakban fordulnak elő. Ezeknél a födémeknél a gerendaközöket általában kisebb elemekkel (pl. betonból vagy kerámiából készült béléstestekkel) töltik ki. A gerendák anyaga lehet fa, vasbeton vagy acél. A födém teherbírását és szigetelési tulajdonságait nagymértékben befolyásolja a gerendák típusa és a kitöltő anyagok minősége.
Panelos Födémszerkezetek
A panelos födémszerkezetek nagy előnye, hogy építés közben nem igényelnek megtámasztást, és minimális betonozási munkát jelentenek. Azonban a nagy méretek miatt szállításuk és daruzásuk kihívást jelenthet. Ezek a födémek, mint például a vékony (5-6 cm vastag), sima felületű panelek, jól használhatók többszintes épületekhez, de a monolit vasbeton födémekkel szemben kevésbé rugalmasak.
A Megfelelő Födém Kiválasztása
A megfelelő födém kiválasztása komplex folyamat, amely számos tényezőt vesz figyelembe:
- Teherbírás és Terhelés: Minden födémtípusnak van egy maximális teherbírása, amit figyelembe kell venni a tervezés során. Ez magában foglalja a statikus terheket (pl. bútorok, emberek) és a dinamikus terheket is.
- Építészeti és Statikai Tervezés: A födémnek illeszkednie kell az épület teljes szerkezetéhez. A födémet tartó falak, pillérek és gerendák elhelyezkedése, teherbírása és anyaga alapvetően befolyásolja a födém típusát és anyagát.
- Hang- és Hőszigetelési Igények: A lakóépületekben kiemelten fontos a megfelelő hang- és hőszigetelés. A födém nemcsak a zajok átjutását gátolja, hanem csökkenti a hőveszteséget is, ami jelentős megtakarítást eredményezhet a fűtésszámlában.
- Tűzállóság: Különösen középületeknél és lakóépületeknél fontos a födém tűzállósága, vagy tűzvédelmi réteggel való ellátása.
- Építés Sebessége és Költségei: Az előregyártott födémek gyors telepíthetősége időt takarít meg, míg a fa födémek olcsóbbak lehetnek, de kevésbé tartósak. A költségvetés és az időkeret is meghatározó tényező.
- Nedvesség- és Időjárásállóság: Külső födémeknél, illetve nedves helyiségekben (pl. fürdőszoba) a nedvességgel szembeni ellenállás is fontos szempont.
- Élettartam és Karbantartási Igények: Hosszú távú befektetésként a födém élettartama és a szükséges karbantartás mértéke is mérlegelendő.
A Födémszigetelés Rétegrendje
A födémszigetelés rétegrendje attól függ, hogy milyen típusú födémet szigetelünk (pl. lakótér, lapostető, nem lakott padlástér), illetve mi a fő szigetelési cél (hő-, hang- vagy vízszigetelés).
1. Lakóépület Födém Hő- és Hangszigetelésének Rétegrendje (pl. Fűtetlen padlástér felett)
- Szerkezeti födém: Az alap födémszerkezet (pl. vasbeton, fa).
- Párazáró réteg: Megakadályozza a belső térből érkező nedvesség bejutását a szigetelésbe.
- Hőszigetelés: Vastagabb réteg hőszigetelő anyag (pl. kőzetgyapot, üveggyapot, expandált polisztirol - EPS, expandált grafitos polisztirol - EPS-T, extrudált polisztirol - XPS). A padlásfödém szigetelésénél gyakran 20-30 cm vastagság is indokolt lehet a hatékony hővisszatartás érdekében.
- Hangszigetelő réteg: Lépéshang-szigetelő anyag (pl. ásványgyapot lemezek), különösen akkor, ha a födém járható.
- Padlóburkolat: A végső réteg, amely lehet OSB lap, fa parketta, járólap vagy akár egy járhatóvá tett szigetelőfelület is.
Ezért nincs értelme a vastag hőszigetelésnek!
2. Lapostető Szigetelésének Rétegrendje
- Teherhordó szerkezet: A tető alapja.
- Párazáró réteg: Megakadályozza a páralecsapódást a szerkezetben.
- Hőszigetelés: Magas testsűrűségű hőszigetelő anyag (pl. kőzetgyapot, XPS), amely ellenáll a terhelésnek.
- Vízszigetelés: A legfontosabb réteg, amely megakadályozza a csapadékvíz bejutását. Ez lehet bitumenes lemez, műanyag szigetelőlemez vagy folyékony szigetelés.
- Védőréteg/Burkolat: Pl. kavicságy, zúzottkő, járólapok, zöldtető.
A Födém Utólagos Szigetelése: Rezsi Csökkentés és Lakókomfort Növelés

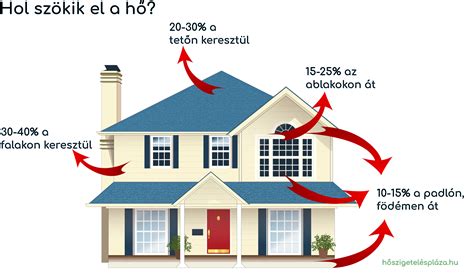

A szigeteletlen födém jelentős hőveszteséget okozhat, akár a fűtési költségek 20-30%-a is elszökhet rajta keresztül. A meleg levegő felfelé áramlik, így a födém a leggyorsabb útvonal a drága fűtött levegő elillanására. A homlokzati falak szigetelése után a födém szigetelése válik a következő kulcsfontosságú lépéssé az energiahatékonyság növelésében.
A padlásfödém utólagos szigetelése viszonylag egyszerűen, akár szakértelem nélkül is elvégezhető. A leggyakrabban használt anyagok a kőzetgyapot (pl. Rockwool Airrock LD, ND, Multirock) és az üveggyapot. Nem lakott padlástér esetén a szigetelés vastagsága 20-30 cm is lehet, ami jelentős megtakarítást eredményez télen a fűtési költségeken, nyáron pedig a belső tér hűvösen tartásában segít. A szigetelőanyagot érdemes két rétegben, kötésben lerakni a még jobb hőszigetelő hatás érdekében. Ha a padlástér nem járható, a szigetelés kiválasztásánál a hőszigetelő képességre és a vastagságra kell koncentrálni. Ha járhatóvá szeretnénk tenni a padlást, akkor a hőszigetelő réteg fölé erősítő bordázatot és OSB lapokat, illetve faforgács lapokat kell beépíteni.
Kihívások és Megoldások a Födémek Felújításában
Régi épületek födémeinek felújítása során gyakran merülnek fel váratlan kihívások. A Bunyik Studio szakemberei például a Történeti Levéltárban kezdik a munkát, kikérve az eredeti terveket és tanulmányozva az épület történetét. Gyakori probléma, hogy a valós állapot eltér a tervektől. Egy 1970-80-as években épült társasházban például acélgerendás födém helyett könnyűfeltöltéses szerkezetet találtak, ami nem bírta volna el a tervezett padlófűtés többletterhét. Ilyen esetekben a statikus szakvéleménye alapján át kell tervezni a födémet, például szárazpadló építésével.
A különböző helyiségek eltérő funkciói és az épület geometriája is kihívásokat jelenthet. Például egy fürdőszoba vagy konyha kialakítása során a csővezetékek elvezetéséhez szükséges tér megteremtése kulcsfontosságú. Ez történhet a padlószint minimális megemelésével, álmennyezet építésével vagy előtétfalak kialakításával. A reprezentatív helyiségekben, ahol fontos a nagy belmagasság megtartása, a csövek elvezetésére előtétfalakat alkalmaznak.
A modern építkezési technológiák, mint az előregyártott elemek vagy a ProKoncept födémelemek, jelentősen megkönnyítik és gyorsítják a födémek kivitelezését, miközben magasabb energetikai és statikai követelményeket is képesek teljesíteni.
