A tágulási tartály: A fűtési és vízellátó rendszerek elengedhetetlen "lengéscsillapítója"
A modern épületek fűtési és vízellátó rendszerei összetett mérnöki alkotások, amelyek hatékony és biztonságos működéséhez számos speciális alkatrész járul hozzá. Ezek közül az egyik legfontosabb, ám gyakran alábecsült elem a tágulási tartály. Ez a látszólag egyszerű szerkezet kulcsszerepet játszik a rendszerek stabilitásának megőrzésében, a túlnyomás megelőzésében és az élettartamuk jelentős növelésében. Tulajdonképpen a rendszer "lengéscsillapító párnájaként" funkcionál, kompenzálva a folyadékok hőmérsékletváltozásából adódó térfogatbeli ingadozásait.
A tágulási tartály működési elve: A térfogatváltozás kiegyenlítése
A folyadékok, így a fűtési rendszerekben keringő víz vagy a használati melegvíz esetében is, melegítés hatására térfogatot növelnek. Ezt a jelenséget expanziónak, vagyis tágulásnak nevezzük. Egy zárt rendszerben, ahol nincs lehetőség a megnövekedett térfogat befogadására, ez a tágulás rendkívül magas nyomásnövekedéshez vezethet. Ez a túlnyomás pedig komoly károkat okozhat a csövekben, radiátorokban, kazánokban és egyéb berendezésekben, akár azok meghibásodásához is vezethet.
Itt lép be a képbe a tágulási tartály. Feladata, hogy "felvegye" a táguló víz által elfoglalt többlet térfogatot, ezáltal megakadályozva a rendszerben a biztonságos határértékeket meghaladó nyomás kialakulását. Amikor a víz felmelegszik és kitágul, egy része a tágulási tartályba áramlik, ahol a benne lévő légpárna összenyomásával "elnyeli" a felesleges mennyiséget. Amikor a rendszer lehűl, a víz térfogata csökken, és a tartályban lévő levegő visszanyomja a vizet a rendszerbe, így fenntartva a stabil nyomást.
A tágulási tartályok típusai és alkalmazási területei
A tágulási tartályoknak alapvetően két fő típusa létezik: a nyitott és a zárt rendszerekbe építhetők.
Nyitott tágulási tartályok
A régebbi típusú fűtési rendszerekben, különösen a gravitációs fűtési rendszereknél, gyakran alkalmaztak nyitott tágulási tartályokat. Ezek általában a rendszer legmagasabb pontjára, például a padlástérbe vagy a kazánház mennyezete alá kerültek beépítésre. Előnyük az egyszerűségükben és az alacsony bekerülési költségükben rejlik.
Azonban a nyitott rendszereknek jelentős hátrányai is vannak. Mivel a tartályban lévő víz folyamatosan érintkezik a levegővel, oxigén oldódik bele. Ez az oxigéndús víz aztán a rendszerbe jutva korróziót okozhat az acél és vas alkatrészeken, ami idővel a csövek falvastagságának csökkenéséhez, szivárgásokhoz és a berendezések élettartamának lerövidüléséhez vezethet. Emellett a nyitott tartályok esztétikai szempontból sem mindig ideálisak, és a fagyveszély, valamint a túlfolyó elvezetésének megoldása is további kihívásokat jelenthet. Ezen okok miatt a nyitott fűtési rendszereket ma már szinte egyáltalán nem építenek.
Zárt tágulási tartályok

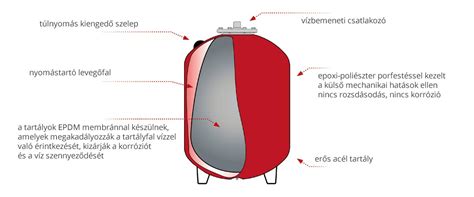

A modern fűtési és vízellátó rendszerek szinte kizárólag zárt tágulási tartályokat használnak. Ezek a tartályok egy rugalmas gumimembránnal vagy zsákmembránnal két részre vannak osztva: az egyik részbe kerül a rendszerből érkező víz, a másik rész pedig egy előre beállított nyomású levegő- vagy nitrogénpárnával van feltöltve. Ez a membrán megakadályozza a levegő vízben való oldódását, így gyakorlatilag megszünteti az oxigénkorrózió problémáját.
A zárt tágulási tartályok további előnyei:
- Kompakt méret: Könnyebben elhelyezhetők a rendszerben, akár a kazán közelében vagy magában a kazánban is.
- Magasabb üzemi nyomás: Képesek nagyobb nyomású rendszerekben is biztonságosan működni.
- Egyszerűbb karbantartás: Bár rendszeres ellenőrzést igényelnek, általában kevésbé problémásak, mint a nyitott rendszerek.
A zárt tágulási tartályoknak két fő altípusa létezik: a változó nyomású és az állandó nyomású tartályok.
- Változó nyomású tartályok: Ezek a legelterjedtebbek. A bennük lévő levegő összenyomásával kiegyenlítik a víz térfogatváltozását, így a rendszer nyomása folyamatosan ingadozik a hőmérsékletváltozás függvényében. Körülbelül 1000 kW hőteljesítményig gazdaságos megoldást jelentenek.
- Állandó nyomású tartályok: Ezek fejlettebb rendszerek, ahol egy automatika (kompresszor vagy szivattyú) segítségével állandó nyomást tartanak fenn a rendszerben. Gyakran kiegészítő funkciókkal is rendelkeznek, mint például automatikus vízpótlás vagy rendszer-gáztalanítás. Ezek drágábbak, de speciális esetekben, ahol a stabil nyomás elengedhetetlen, indokolt lehet a használatuk.
A tágulási tartályok beépítése és karbantartása
A tágulási tartály helyes beépítése kulcsfontosságú a rendszer hosszú távú és problémamentes működése szempontjából.
Beépítési szempontok
- Elhelyezés: A tartályt fagymentes helyiségben kell elhelyezni, úgy, hogy minden oldalról hozzáférhető legyen a szemrevételezéshez, karbantartáshoz és esetleges javításokhoz. A csatlakozásoknak és az adattáblának jól láthatónak kell lenniük.
- Csatlakozási pont: Zárt fűtési rendszereknél a membrános tartályokat általában a visszatérő vezetéken, a keringtető szivattyú és a kazán közé javasolják beépíteni. Elméletileg a tápvezetéken is elhelyezhető, de a magasabb hőmérséklet negatívan befolyásolhatja a membrán élettartamát. Szolár rendszerekben a glikolos víz speciális igénybevételt jelent a membrán számára.
- Elzárószelepek: A tartály és a fűtőcsövek közé elzárószelepet kell beépíteni. Ez lehetővé teszi a tartály eltávolítását anélkül, hogy a teljes rendszert ki kellene üríteni. Fontos, hogy ezek a szelepek véletlen elzárás ellen védettek legyenek.
- Membrán helyzete: A membrános tartályokat lehetőleg úgy kell felszerelni, hogy a levegővel töltött rekesz felül legyen. Ez megakadályozza a membrán idő előtti elhasználódását a gravitáció és a víz nyomása miatt.
- Ivóvízrendszerek: Ivóvízrendszerekben kizárólag ivóvízre alkalmas, oxigénkorrózióval szemben védett, élelmiszer-tiszta belső felülettel és membránnal rendelkező tartályokat szabad alkalmazni. Ezeknél a tartályoknál áramláselosztó használata javasolt a tartály folyamatos átöblítéséhez.
Előfeszítés és beállítás
A tartály telepítése előtt vagy közvetlenül utána el kell végezni a légoldali előfeszítés beállítását. Ez azt jelenti, hogy a tartályban lévő levegő nyomását a rendszer statikus nyomásához kell igazítani. Általában a rendszer hideg víznyomásánál körülbelül 0,2 bar-ral alacsonyabb előnyomást állítanak be. Kút/szivattyús rendszereknél ezt a szivattyú bekapcsolási nyomása alá kell igazítani. A pontos értékek a tartály műszaki dokumentációjában találhatók, de a tárolás és szállítás során a levegő egy része elszivároghat, ezért mindig ellenőrizni kell a tényleges nyomást. A helytelen beállítás a rendszer vízelvételéhez, a hűtőfolyadék lehűléséhez, vagy éppen a biztonsági szelep idő előtti megszólalásához vezethet.
Karbantartás
A tágulási tartályok élettartama korlátozott, és rendszeres karbantartást igényelnek. Évente egyszeri ellenőrzés javasolt, amely magában foglalja a külső állapot felülvizsgálatát (sérülés, korrózió) és a membrán állapotának ellenőrzését (a légoldali szelep rövid megnyomásával). A membrán idővel elöregedhet, megrepedhet, ami cserét vagy a teljes tartály cseréjét teheti szükségessé. A membrán átszakadása a legrosszabb következmény, ami a tartály cseréjét jelenti.
A tágulási tartályok fontossága a vízellátó rendszerekben
A fűtési rendszereken túl a tágulási tartályoknak kiemelt szerepe van a használati melegvíz rendszerekben és a házi vízművekben is.
Használati melegvíz rendszerek
A használati melegvíz (HMV) tárolására szolgáló bojlerekben is felmelegedés hatására tágul a víz. Ha nincs beépítve tágulási tartály a bojler és a biztonsági szelep közé, a táguló víz megemelheti a nyomást, ami a biztonsági szelep csöpögéséhez vezethet. A tágulási tartály ebben az esetben is eltárolja a felesleges vizet, és egy csap megnyitásakor visszavezetni a hálózatba. A bojler tágulási tartály bekötése általában közvetlenül a bojler fölé történik a hidegvíz oldalra szerelt T-idommal.
Házi vízművek és szivattyús rendszerek
Kutakból vagy tározókból történő vízellátás esetén szivattyúkat használnak a megfelelő nyomás biztosítására. A tágulási tartály ebben az esetben is nélkülözhetetlen. Nélküle a szivattyúnak már a legkisebb vízvételnél is el kellene indulnia, ami gyakori ki-be kapcsoláshoz, a szivattyú idő előtti meghibásodásához vezetne. A tágulási tartály méretezésénél a szivattyú két bekapcsolása közötti felhasználandó víz mennyiséget veszik figyelembe.
- Szivattyús rendszer: Bekapcsolás előtt a tartály levegőnyomását körülbelül 0,2 bar-ral alacsonyabbnak kell beállítani, mint a rendszer statikus nyomása.
- Kút/szivattyú nyomáskapcsolóval: A levegőnyomást körülbelül 0,2 bar-ral a szivattyú bekapcsolási nyomása alá kell állítani.
A megfelelő méretű és megfelelően beállított tágulási tartály használata tehát nem csupán a rendszer védelmét szolgálja, hanem jelentősen hozzájárul annak hatékony és gazdaságos működéséhez is, növelve az élettartamot és csökkentve a karbantartási költségeket.
