A Dilatációs Fugák és Profilok Jelentősége a Modern Építészetben
Az építkezés és felújítás során a "dilatáció" kifejezés kulcsfontosságú fogalom, melynek megértése elengedhetetlen a tartós és esztétikus végeredményhez. A dilatáció, vagyis egy test térfogatának hőmérsékletváltozás miatti növekedése, építőipari kontextusban elsősorban a dilatációs hézagok kialakítását jelenti beton szerkezetekben és burkolatokban. Ezen hézagok hiánya idő előtti repedésekhez, felpúposodáshoz és a burkolat tönkremeneteléhez vezethet, így a fugák megfelelő kialakítása nem csupán esztétikai, hanem funkcionális szempontból is kiemelten fontos.
A Dilatációs Hézagok Funkciója és Kialakítása

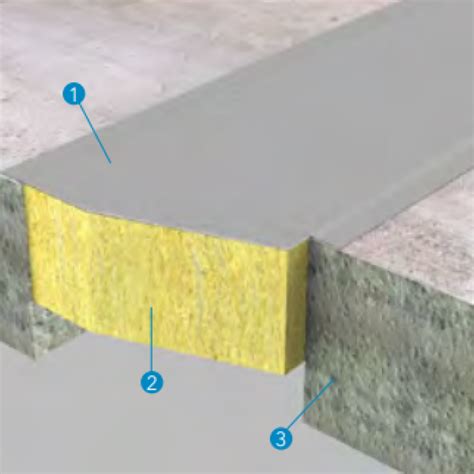

A beton szerkezetek hő hatására tágulnak, térfogatuk növekszik. Ennek elkerülhetetlen következménye a beton felpúposodása, megrepedése, valamint a ráépített burkolat berepedése és tönkremenetele. Ezen problémák megelőzése érdekében a dilatációs hézagokat gondosan kell megtervezni és kivitelezni. Kültéri területeken 8-15 mm széles hézagokkal kell számolni 10-15 m²-enként, míg lakásokban és házakban a falak mentén minimum 4-5 mm-es sávot kell végigvezetni, illetve 25-30 m²-enként is érdemes beiktatni egy-egy dilatációs rést. Ezeket a réseket a burkolatban is ugyanúgy ki kell alakítani, hiszen ha a beton alatta mozog, akkor az is ki lesz téve a tágulás hatásainak. A dilatáció egy apróságnak tűnő, mégis nagyon fontos része az építkezéseknek/felújításoknak.
A burkolatok kiosztása többféle lehet: párhuzamos, diagonál, 1/4 eltolásos, L kötésű stb. Ezek szemet gyönyörködtetőek, de gyakran felvetik a dilatáció kérdését, különösen nagyméretű lapok és bonyolult fektetési kiosztás esetén. Az esztrichben kialakított dilatációt (nem szerkezeti dilatációról beszélünk) fel kell vezetni a burkolat síkjáig, mert különben a burkolat elreped, önmagát fogja dilatálni, azaz a mozgásokat le fogja vezetni - ez a szabály.
A Dilatációs Profilok Szerepe a Mozgási Hézagok Elfedésében és Áthidalásában
A fugák és dekoratív padlóprofilok fémből vagy PVC-ből készülnek. Feladatuk, hogy a különböző burkolatokat úgy elválasszák, hogy a kettő külön mozgásából származó változásokat elnyeljék, ezáltal elkerülve a padlólap repedését. A profilt célszerű az elválasztás vagy a korábbi repedés fölé telepíteni.

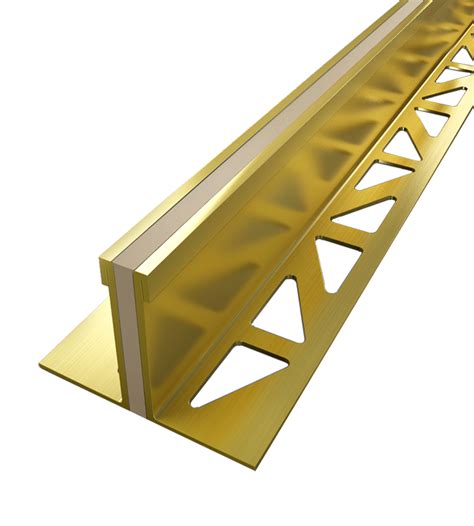

A JF 1600 sorozatú dekoratív padlóprofilok ragasztóval rögzített csempék elválasztására használhatóak minden típusú ipari vagy kereskedelmi padlóhoz, raktárban, parkolókban vagy bevásárlóközpontban. A JF 1600 sorozat rugalmas gumibetétje fekete vagy szürke etilén-propilénből (EPDM) készül (egyéb színek kérésre), hő hegesztve (vulkanizálás) a két fém oldallapra.
Abban az esetben, hogyha a szép burkolatkiosztást nem kívánjuk megszakítani vagy a nagylapot nem szeretnénk elvágni és megjeleníteni a dilatációt a helyén, létezik megoldás: a feszültségmentesítő lemezek némelyike alkalmas a dilatációk elfedésére, ahogyan az esztrichben keletkezett repedés áthidalására is. A Mapeguard UM 35 lemez beépítése gondoskodik arról, hogy a dilatációkat elrejtsük. Ez a lemez számos problémára kínál megoldást:
- Megakadályozza az esztrichben kialakult repedések felszínre jutását.
- Elrejthető a dilatáció.
- Vízszigetel (ehhez Mapeguard ST szalag beépítése szükséges).
- Kivezeti a párát (kültéri vízszigetelésként alkalmazva).
- Mechanikailag szilárdít.
- Egyenletessé teszi a hőelosztást (padlófűtés esetén).
A mozgási hézag eltolása nagylapok esetén a Mapeguard UM 35 lemez beépítésével megoldható. A lemezt érdemes egy kissé folyósabb állagú ragasztóba, pl. Keraflex Easy S1-be ragasztani, majd egy nyomóroller segítségével teljesen beágyazni. Ezután a lapméretnek megfelelő ragasztóval lehet letenni a hidegburkolatot.

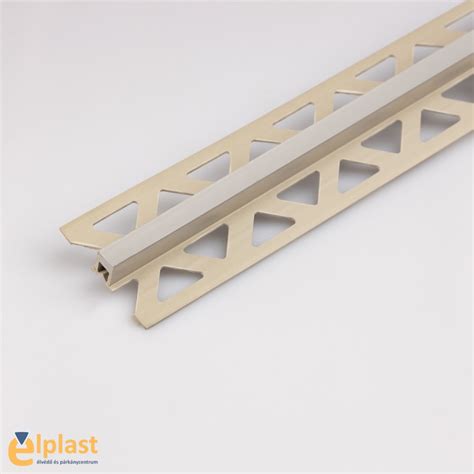

A dilatációs profilok általában két részből állnak: a kemény PVC vagy alumínium rögzítőszárból és a burkolat felületmozgását csillapító lágy PVC vagy gumi betétből. Mindkettő belsejében 50-100%-ban rugalmas szilikonnal kitöltött.
A Betonkötés és a Fugavágás Időzítése
A friss, nem teljesen kikeményedett, éretlen beton a beton "életének" első 28 napját jelenti. Különösen az első órákban és napokban jelentősen változnak tulajdonságai, ami meghatározza a megfelelő gyémánttárcsa kiválasztását is. A beton egy kompozit építőanyag, amely a kötőanyag és a töltőanyag összekapcsolásával jön létre. A beton kikeményedettségi tényezője különösen a dilatációs fugák vágásánál fontos, amelyeket legjellemzőbben a „szükséges rossz” kifejezés jellemez.
A beton elméleti érési (keményedési) ideje 28 nap. Az építészek a következő mérföldköveket tekintik fontosnak: 7. nap (a beton keménysége kb. 65%), 14. nap (kb. 90%), és a 28. nap. A gyémánttárcsával való vágás szempontjából azonban a legkritikusabb a 3. nap, amikor a beton keménysége csupán 40% körüli. Ezek az adatok tájékoztató jellegűek, és a külső hőmérséklet, a levegő páratartalma, a beton összetétele, a cement típusa, a betonfelület mérete, vastagsága stb. hatására eltérhetnek.
A beton az első órákban és napokban rendkívül abrazív anyag - ennek fő oka a benne lévő homok. A keverék még nem kötött meg teljesen, és a laza homok gyorsan koptatja nemcsak a vágószegmenseket, hanem a tárcsa acéltestét is, különösen a szegmensek rögzítési pontjainál. Ahogy a beton "születésétől" számított napok telnek, keménysége növekszik, abrazivitása pedig csökken. Ezért az első napokban olyan tárcsákat használunk, amelyek szegmensei nagyon kemény kötőanyagúak, míg a 28. nap után már más típusú tárcsák is szóba jöhetnek. Kontraproduktív lenne többféle, eltérő kötőanyagú tárcsát tartani friss betonhoz; inkább arról van szó, hogy ne lepődjünk meg, milyen gyorsan kopnak el. Ehhez a munkához mindig elegendő számú friss betonra való gyémánttárcsát kell biztosítani.
Fugavágási Módszerek és Technikai Szempontok
A fugavágást két fő módszerrel lehet elvégezni:
- Előre elkészített fugák: Ebben az esetben zsaluzattal kell leválasztani a betonozás egyes szakaszait. Semmiképpen sem megfelelő megoldás, ha friss betonba különböző falapokat, hungarocell lapokat vagy fóliákat helyezünk. A végeredmény ilyen esetben egy betonfelület, ahol a dilatációs fugák szélesek, gyakran rosszul elhelyezettek, görbék és egyenetlen magasságúak.
- Utólagos fugavágás: Ez a módszer helyileg legyengített zónákat hoz létre a betonszerkezetben, abból a célból, hogy ott alakuljanak ki a repedések. A vágást a tervrajz alapján, a beton érésének optimális időszakában kell elvégezni. Ennek pontos meghatározása összetett feladat, és függ a beton összetételétől és az építkezés konkrét körülményeitől. Alapvetően azonban a szerkezetnek járhatónak kell lennie, és a vágást még a hidratáció intenzitásának hirtelen csökkenése előtt kell elvégezni.
A vágott fugák kialakítására bizonyos alapelvek vonatkoznak. A fuga szélességet a vágótárcsa vastagsága határozza meg - általában kb. 4 mm -, míg a hézag mélységénél a következő két érték közül a nagyobbat kell választani: vagy 70 mm, vagy a beton vastagságának 1/3-a.
A fugavágás során több buktató is felmerülhet:
- Tisztítás: A fugát alaposan ki kell mosni a "nedves vágás" után a keletkező iszapmaradványok miatt - legjobb vízsugárral.
- Gépi pontosság: A tiszta és pontos hézagok kialakításához pontos gépre van szükség. Gyakran csak könnyű fugavágók állnak rendelkezésre, amelyek nem rendelkeznek automatikus előtolással, így a kezelő kézzel mozgatja őket, ami egyenetlen előtolást eredményez.
- Tengely fordulatszám: Aszfalt vagy érett beton vágásához az ajánlott kerületi sebesség 40-60 m/s. Friss beton vágásához azonban magasabb kerületi sebesség az ideális, ami nagyobb tengelyfordulatszámot igényel - optimálisan olyat, amely biztosítja a gyémánttárcsa kb. 80 m/s-os kerületi sebességét. Ez minimalizálja a friss betonból a kavicsok és zúzalék kitépődését, és jelentősen szebbé teszi a fuga széleit.
A precíz dilatációs fugák vágásához speciális fugavágókat gyártanak, amelyek egyfunkciós célgépek. Nagyobb tömegűek, hogy stabilabbak legyenek, és kizárólag kis tárcsákat használnak - legfeljebb 300 mm átmérőig -, hogy minimalizálják a vibrációt. Az ilyen gépek ritkák, és hazánkban sokszor az éppen rendelkezésre álló fugavágóval dolgoznak. Ha azt egy tapasztalt és lelkiismeretes munkás kezeli, szép fugák készíthetők. Ilyen fugavágóhoz olyan aszfalt- vagy frissbeton-vágásra alkalmas tárcsát kell vásárolni, amelynek átmérője a lehető legnagyobb a gép konstrukciós határértékén belül.
A Dilatációs Fugák és Profilok Különböző Alkalmazási Területei
A friss beton vágása gyakori feladat új építésű projektek során, például autópályák, kifutó- és leszállópályák, bekötőutak és ipari padlók esetében. A süllyedések, tágulások, zsugorodások az alapfelület állandó mozgását eredményezik. A burkolatok fektetésénél fennáll a veszély az alap és a felszín eltérő hőtágulásából eredő burkolatrepedés és törés bekövetkezte. Ha a burkolandó felület nagysága meghaladja a 25 m²-t, akkor a dilatációs profil használata a burkolat érdekében kiemelten ajánlott.
A dilatációs profilok, mint a MUREXIN Dilatációs körprofil, egy zárt pórusú fugakörprofil kitűnő minőségű polietilénből készülnek. A dilatációs körprofilt egy tompa tárggyal a fugába kell belenyomni. Figyelni kell arra, hogy a dilatációs körprofil felülete ne sérüljön meg, mert az abból kilépő levegő a még ki nem keményedett fugázóanyagban hólyagképződést okozhat. A fugák megfelelő lezárásához szükséges a dilatációs körprofil behelyezése, mivel a fugák általában túl mélyek. A kör alakú dilatációs körprofilnak köszönhetően a tömítőanyag közepén vékonyabb lesz, mint a tapadófelületeknél. Ezenkívül a kör keresztmetszet miatt a tapadófelületeknél a fuga mélyebb, mint közepén, ami fokozott biztonságot eredményez.
A MIGUA dilatációs fugarendszere a világ minden táján használatos, és számos speciális fugaszerkezetet kínál:
- MIGUPREN: Egyszerű típusú, hullám- és tömítő fugaszalag, amely akár 120 mm-es fugaszélességet is képes lefedni.
- MIGUTAN: Víztömörségű, amely elkerüli a víz által okozott károkat.
- MIGUTEC: Dilatációs fugaprofil kizárólag beltéri felhasználásra, padlóburkolatok, falak és mennyezetek esetében, akár a vakolat alatt is elhelyezhető.
- MIGUMAX: Földrengésbiztos fugaszerkezet, amely nagy erőhatásokat képes elviselni.
- MIGUTRANS: Nagy teherbírású, főként rakodásra kijelölt területeken, mélygarázsokban és parkolóházakban érdemes felhasználni.
Ezek a rendszerek könnyedén megfelelnek a legmagasabb követelményeknek is, és biztosítják a tartós és esztétikus felületeket.
Klinkerhomlokzatok és a Dilatáció Fontossága
A klinkerburkolatok, mint a klinkertégla, burkolótégla, mészhomoktéglák, sav- és fagyálló égetett agyag burkolóelemek, népszerűek a homlokzatok kialakítására. A téglahomlokzatok elsősorban az igen csapadékos északi országokban terjedtek el. A fugák a legveszélyesebb pontjai a homlokzatoknak, mivel itt érik a leginkább a szennyeződések és a környezetszennyeződésből adódó kémiai hatások. A páradiffúzió szempontjából is fontos a fugák megfelelő kialakítása, hogy a képződést kiszellőztetni lehessen.
A hőszigetelő rendszer szakszerű felépítését csak az alapfelülettel szembeni követelmények teljesítése és az aljzat hordképességének ellenőrzése után szabad megkezdeni. A beton, tégla vagy vakolat fogadófelületnek min. 28 naposnak, légszáraznak, por-, formaleválasztó és szennyeződésmentesnek kell lennie. A felületnek hordképesnek és feszültségmentesnek kell lennie.

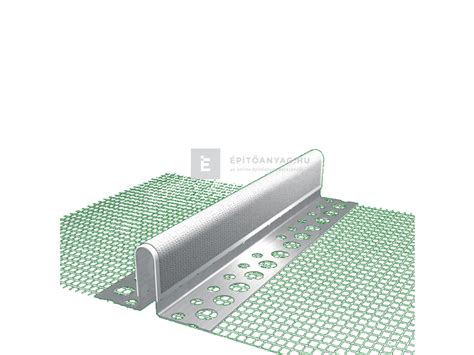

A hőszigetelő rendszert épületdilatációknál meg kell szakítani. A klinkerlap burkolati dilatációkat minden esetben az épület homlokzati geometriájának függvényében kell meghatározni. A mozgási fugák egyenes vonalúak legyenek, a fűrészfogas fugák kerülendők. A burkolati fugák tömítőanyaga ugyanaz, mint az épületdilatációs fugáké. Nagyobb összefüggő felületen szükség lehet a hőszigetelőrendszer dilatálására is.
Az épületszerkezeteknél a vízszintes és függőleges dilatációs hézagokkal kell ellátni a szerkezeteket, és a dilatációt tervezni kell. A homlokzati megjelenési igényektől függően a dilatációt a tartófal dilatációja vagy a szerkezet változása esetén is meg kell tervezni. A dilatációs hézagok vonalában célszerű megoldani a fuga kialakítását, és a hézagoknak nem szabad túl magasnak lenniük.
A dilatációs fugák kialakításakor fontos figyelembe venni a kapcsolóelemeket is, amelyek felveszik a fugákkal szembeni függőleges terhelést. A kapcsolóelemek beépítését a tervrajz alapján, a méretháló segítségével célszerű kiosztani.
Összességében elmondható, hogy a dilatációs fugák és profilok nem csupán a repedések elkerülésében játszanak kulcsszerepet, hanem hozzájárulnak a burkolatok és homlokzatok tartósságához, esztétikájához és funkcionális integritásához is. A megfelelő tervezés és kivitelezés biztosítja, hogy az épületek hosszú távon megőrizzék szerkezeti épségüket és megjelenésüket.
