Típus VFR és EXCONTROL-KVS légáramszabályozó szelepek: Precíz szabályozás és biztonság a légtechnikai rendszerekben
A modern épületek légtechnikai rendszereinek hatékony és optimális működéséhez elengedhetetlen a levegő áramlási sebességének és nyomásának pontos szabályozása. A Típus VFR és EXCONTROL-KVS légáramszabályozó szelepek olyan csúcstechnológiás megoldásokat kínálnak, amelyek biztosítják a kívánt légmennyiség állandóságát, függetlenül a rendszerben fellépő nyomásingadozásoktól. Ezek a szelepek nem csupán a levegő mennyiségének kiegyenlítésére szolgálnak, hanem hozzájárulnak az energiahatékonysághoz, a komfortérzet növeléséhez és speciális környezetekben a biztonság garantálásához is. A következőkben részletesen megvizsgáljuk ezen szelepek felépítését, működési elvét, alkalmazási területeit és kiemelt előnyeit.
A Típus VFR Körkeresztmetszetű Légáramszabályozó Szelep: Egyszerűség és Sokoldalúság
A Típus VFR egy körkeresztmetszetű légáramszabályozó szelep, amelyet kifejezetten légkondicionáló és szellőztető rendszerekben a légmennyiségek és nyomásviszonyok egyszerű kiegyenlítésére terveztek. A szelep egyik legfontosabb jellemzője a fokozatmentesen állítható légmennyiség, amelyet egy kézikerék segítségével, jól látható pozíciójelzővel lehet szabályozni. Ez a funkció rendkívül megkönnyíti a beállítást és a rendszer karbantartását.
A VFR szelep képes nyomásfüggő, minimális légáramlási szivárgásra is, még a "0" beállítási ponton is, ami tovább növeli a szabályozás finomságát. A szelep kialakítása lehetővé teszi az aktuátorok egyszerű utólagos beszerelését is, ami rugalmasságot biztosít a rendszer bővítéséhez vagy átalakításához. A kézikerékkel történő fokozatmentes szabályozás 0 és 10 között történik, a beállítási értékeket pedig egy, a szelepen található diagramon lehet leolvasni.
A VFR szelep számos méretben elérhető, a 80 mm-től egészen 250 mm-ig terjedő névleges méretekkel, így szinte bármilyen légtechnikai csőmérethez alkalmazható. A szelep háza horganyzott acéllemezből készül, de rozsdamentes acél (A2) változatban is elérhető a speciális igények kielégítésére. A szelep készen áll a beépítésre, tartalmazza a légterelő lapátot és a kézikereket a fokozatmentes szabályozáshoz.
A csatlakozó csonk peremmel és ajakos tömítéssel rendelkezik, amely megfelel az EN 1506 vagy EN 13180 szabványoknak, biztosítva a légtömör csatlakozást a kör alakú légcsatornákhoz. A szelep kettős hornyokkal rendelkezik, ami kiváló méretstabilitást biztosít. A légterelő lapát egy 3 mm-es körkörös hézaggal rendelkezik, tömítés nélkül, ami csökkenti az ellenállást és a kopást.
A kézikerék, a légterelő lapát és a siklócsapágyak műanyagból készültek, amelyek égésgátlóak (V-0 minősítés az UL 94 szabvány szerint). A horganyzott acéllemez változatnál a ház horganyzott acélból, míg a rozsdamentes acél változatnál 1.4301 minőségű rozsdamentes acélból készül.
A VFR szelep megfelel a VDI 6022 higiéniai követelményeinek, és a ház légtömörsége az EN 1751 szabvány szerint C osztályú. A szelep karbantartásmentes, mivel a szerkezete és az anyagok nem kopnak el. A termék megfelel az EU RoHS (2011/65/EU) irányelvnek a veszélyes anyagok korlátozására vonatkozóan, valamint a REACH (1907/2006/EK) rendelet előírásainak.
A szelep működési elve arra épül, hogy a légáramlás aerodinamikai erői egy záró nyomatékot hoznak létre a légterelő lapáton. Ezt az erőt egy felfújódó légpárna (bellows) erősíti fel, amely egyben csillapító elemként is funkcionál. A záró nyomatékkal szemben egy laprugó hat, amely egy speciálisan kialakított bütykös tárcsán fut végig. A bütykös tárcsa úgy van kialakítva, hogy a lapát elmozduljon a differenciálnyomás változásakor, így a légmennyiség szűk tűréshatárokon belül állandó marad. Ez a mechanikai önhajtású működés külső áramforrás nélkül biztosítja a stabil légáramlást.
A VFR szelepek hatékony üzembe helyezést tesznek lehetővé. A kívánt légmennyiség beállítása a külső skálán, a forgatógombbal gyorsan elvégezhető, előzetes mérés nem szükséges. Ez jelentős előnyt jelent a hagyományos légáramszabályozó szelepekkel szemben, ahol ismételt mérésekre és beállításokra van szükség az üzembe helyezés során. Ha a rendszernyomás megváltozik, például légcsatorna szakaszok nyitása vagy zárása következtében, akkor a hagyományos szelepek esetében a teljes rendszer légáramlása is megváltozik. Ezzel szemben a mechanikus önhajtású szelepek esetében ez nem történik meg. A gyors méretezési táblázatok jó áttekintést nyújtanak a várható helyiség-hangnyomásszintekről. A névleges méret kiválasztásának elsődleges szempontjai a tényleges minimális (qᵥmin) és maximális (qᵥmax) légmennyiségek. A köztes értékek interpolálhatók. Pontos eredmények és spektrális adatok az Easy Product Finder tervezőprogrammal számíthatók ki. A gyors méretezési táblázatok általánosan elfogadott csillapítási értékeken alapulnak. Ha a hangnyomásszint meghaladja a kívánt szintet, nagyobb légterminál egységre és/vagy hangcsillapítóra vagy akusztikus burkolatra van szükség.
A VFR szelepek alkalmasak légcsatorna szakaszok és légterminál egységek légmennyiségének kiegyenlítésére, a szükséges differenciálnyomás beállításával. A kívánt légmennyiséghez tartozó beállítási érték a szelepen található diagramról vehető le.

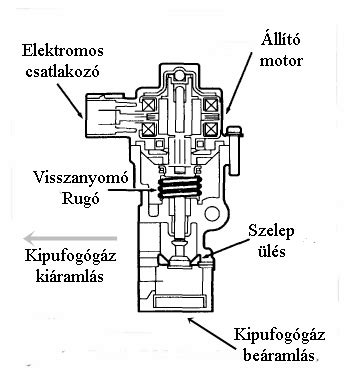

Az EGR rendszer hibája
Az EXCONTROL-KVS Légterminál Egység: Robbanásveszélyes Környezetekre Optimalizálva
Az EXCONTROL-KVS egy téglalap alakú légterminál egység, amelyet kifejezetten állandó légmennyiségű (CAV) rendszerekben történő légmennyiség-szabályozásra terveztek. Ez a mechanikus, külső tápellátást nem igénylő egység ideális megoldás lehet olyan területeken, ahol robbanásveszélyes légkör (ATEX) fordulhat elő. Az egység ellátó- és elszívó levegőre egyaránt használható, és 19 különböző névleges méretben áll rendelkezésre, a 200x100 mm-től a 600x600 mm-ig.
Az EXCONTROL-KVS egység készen áll a beépítésre, és tartalmazza a házat, a súrlódásmentes csapágyazású légterelő lapátot, a légpárnát (bellows) és a külső bütykös tárcsát laprugóval. Ezen kívül tartalmazza a potenciálkiegyenlítéshez szükséges elemeket és a robbanásvédelmi komponenseket is. Az egységek gyárilag be vannak állítva és egy referencia légmennyiségre vannak előre beállítva. A hangteljesítményszintet a DIN EN ISO 5135 szabvány szerint mérték. Az egység megfelel a VDI 6022 higiéniai követelményeinek, valamint az ATEX 2014/34/EU irányelv követelményeinek.

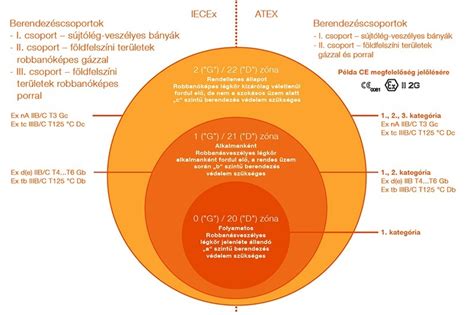

A speciális jellemzők közé tartozik az ATEX jelölés és tanúsítvány, amely az egység-csoport II-be tartozik, és az 1., 2., 21. és 22. zónákban engedélyezett. A légmennyiség beállítása külsőleg, forgatógombbal történik, ami nagy szabályozási pontosságot biztosít. Az egység még kedvezőtlen upstream (feláramlási) körülmények között is helyesen működik, és a légterelő lapát helyzetének vizuális kijelzése lehetővé teszi az üzemi pont optimalizálását.
Az EXCONTROL-KVS egység háza horganyzott acéllemezből készül, de porfestett (P1) változatban is elérhető, ezüstszürke (RAL 7001) színben. A ház és a légterelő lapát horganyzott acélból, a laprugó rozsdamentes acélból, a légpárna poliuretánból, a siklócsapágyak pedig PTFE bevonattal készülnek. A bütykös tárcsa és a szabályozó egység horganyzott acélból készül.
Akusztikus burkolattal (-D) ellátott változat is elérhető, amely horganyzott acélból készül, gumitömítéssel a szerkezeti zajok szigetelésére, és ásványgyapot béléssel. Az ásványgyapot az EN 13501 szabvány szerint A1 tűzvédelmi osztályú, nem éghető. Az anyagok nem veszélyesek a magas bioszolubilitásnak köszönhetően.
Az EXCONTROL-KVS egység műszaki adatai: névleges méretek 200x100 mm-től 600x600 mm-ig, légmennyiség tartomány 39-3500 l/s (vagy 140-12600 m³/h), szabályozási tartomány kb. 25-100% a névleges légmennyiséghez képest. A minimális differenciálnyomás 50 Pa, a maximálisan megengedett differenciálnyomás pedig 1000 Pa. A ház légtömörsége az EN 1751 szabvány szerint kerül meghatározásra.
A téglalap alakú ház konstrukciója és anyagai megfelelnek az EU ATEX irányelvének. Mindkét végén peremekkel rendelkezik a légcsatorna csatlakozásokhoz. A 400 mm-nél nagyobb magasságú egységek dupla változatban készülnek, két külön szabályozó skálával.
A szerkezeti jellemzők közé tartozik a súrlódásmentes csapágyazású légterelő lapát, a rezgéscsillapító légpárna, a laprugóval ellátott bütykös tárcsa, valamint a forgatógombos mutató és skála a légmennyiség beállításához. Az egységeket gyárilag tesztelik egy speciális szellőztetési próbapadon. A légterelő lapát helyzetének vizuális kijelzése az üzemi pont optimalizálásához nyújt segítséget. Az egység rendelkezik potenciálkiegyenlítő csatlakozóval és egy kb. 1 méter hosszú földelő kábellel.
A szelepek működésének megértéséhez fontos kiemelni a differenciálnyomás szerepét. A légáramszabályozó szelepeknél a differenciálnyomás kulcsfontosságú a légmennyiség stabil tartásában. Az EXCONTROL-KVS egység esetében a légterelő lapát aerodinamikai erői záró nyomatékot fejtenek ki, amit a légpárna felerősít. Ezt a nyomatékot ellensúlyozza a laprugó, amely a bütykös tárcsán keresztül szabályozza a lapát helyzetét. Így, ahogy a rendszernyomás változik, a lapát automatikusan korrigálja pozícióját, hogy a beállított légmennyiség állandó maradjon.
A légcsatorna csatlakozásoknak, például az elágazásoknak meg kell felelniük az EN 1505 szabványnak. Az üzembe helyezés és karbantartás elvégzéséhez elegendő szerelési helyet kell biztosítani a kezelési oldalon (beállító skála, forgatógomb, opcionális tartozékok).
A légmennyiség pontossága (Δqv) egyenes légcsatorna szakaszra vonatkozik. Az olyan idomok, mint a kanyarok, elágazások vagy keresztmetszet-változások turbulenciát okozhatnak, ami befolyásolhatja a légmennyiség pontosságát.
A VFR és EXCONTROL-KVS szelepek a légtechnikai rendszerek kulcsfontosságú elemei, amelyek biztosítják a precíz légáramlásszabályozást, az energiahatékonyságot és a biztonságot. Mindkét típus kiemelkedő minőséget és megbízhatóságot képvisel a modern épületgépészeti megoldások terén.
