A Common Rail Injektorok Világa: Teljesítmény, Technológia és Karbantartás

A modern dízelmotorok, különösen a common rail rendszerek esetében, az injektorok központi szerepet játszanak. Ezek a rendszerek forradalmasították a dízeltechnológiát, de karbantartásuk és javításuk speciális ismereteket igényel. A common rail injektorok világa összetett, tele van technológiai újításokkal, teljesítménybeli különbségekkel és speciális karbantartási igényekkel. Ebben a cikkben igyekszünk mélyrehatóan foglalkozni a témával, a gyártási különbségektől kezdve a működési elveken át a gyakori hibákig és azok megelőzéséig.

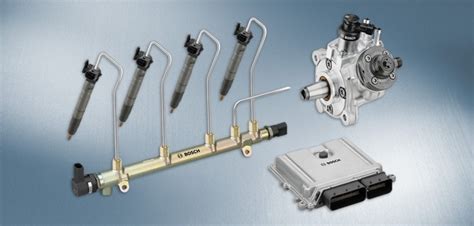

A Common Rail Rendszer Fejlődése és Működése

Bár az interneten sokféle állítás kering, a legtöbb forrás szerint a common rail rendszert a Fiat fejlesztette ki az 1990-es évek elején. A Fiat 1997 októberében az Alfa 156-tal rukkolt ki a common rail dízel injektor rendszert alkalmazva. A common rail rendszer, amelynek központi eleme a dízel injektor, jelentős előrelépést jelentett a hagyományos dízelmotorokhoz képest.

A hagyományos dízelmotoroknál a porlasztónyomás minden injektor esetén külön generálódik. Ezzel szemben a common rail dízelmotoroknál szétválik a nyomás létrehozása és a befecskendezés. A dízel üzemanyag a közös nyomócsőben (common rail) várakozik nagy nyomás alatt, és csak akkor kerül az egyes injektor szelepekhez, amikor felhasználásra kerül. A dízel injektor ebben az esetben pontosan annyi üzemanyagot fecskendez az égéstérbe, amennyi szükséges. A rendszer 1500-1800 bar nyomáson dolgozik még alacsony motorfordulatszám esetén is. A nagy nyomásnak köszönhetően a dízel üzemanyag nagyon finomra porlasztódik, ami hatékonyabb égést és jobb teljesítményt eredményez.

A Dízel Injektor Működése és Jellemzői

A common rail injektor porlasztja be nagynyomással az üzemanyagot a motor égésterébe. A motor fordulatszámának függvényében percenként akár ezerszer is! Rendkívül érzékeny az üzemanyag minőségére. Hibás működése rossz indulást, egyenetlen alapjáratot, vész üzemmódot, csökkent motor teljesítményt eredményezhet.

A rendszer nyomása típustól függően 1350-től 2500 bar-ig terjedhet. A nyomás nagyságát egy szelepen keresztül az elektronika szabályozza. A modern common rail rendszerek nagyon bonyolultak. Minden gyártó egyedi kódot ad a gyártott injektor részére. A kód 16-32 számjegy vagy betű kombinációja lehet, ezek az adatok a gyártási tűrésből eredő különbségeket adják meg. Nincs két egyforma dízel injektor.

A befecskendező szelepek nyitását és zárását a központi vezérlőegységtől kapott jelek felhasználásával a mágnesszelep vagy piezoelektromos elem vezérli. A kapott jel hatására beáramláskor kinyit a fúvókatű és megkezdődik a befecskendezés. Az elektromágneses befecskendezők esetén zárt helyzetben a vezérlőkamra rail-nyomáson van, mivel az elektromágnes aktuátor által mozgatott szervoszelep lezárja annak eleresztő csatornáját. A befecskendezés kezdetén az aktuátor kinyitja a vezérlőkamra eleresztő csatornáját, a vezérlőkamra nyomása csökken és a felboruló erő egyensúly miatt a fúvókatű kinyit és elkezdődik a befecskendezés.

A piezo aktuátoros porlasztóknál alkalmazott úgynevezett 2/3-as szervoszelep segítségével a befecskendezést megelőzően a fúvókát a vezérlőkamrában uralkodó rail-nyomás zárva tartja. A működtető elem vezérlésével kinyit a szervoszelep és lezárja a megkerülő furatot. A kilépő- és a belépő fojtófuratok átfolyási mennyiségei közötti különbség hatására lecsökken a nyomás a vezérlő kamrában, a fúvóka pedig kinyit. A keletkező vezérlőmennyiség a szervoszelepen keresztül a teljes rendszer visszafolyó körébe kerül. A zárási folyamat bevezetéséhez a szervoszelep újra kinyitja a megkerülő csatornát. A bemenő és a kilépő fojtásokon való fordított áramlással a vezérlőkamra újra feltöltődik, a vezérlőkamrában pedig megnő a nyomás. A piezo aktuátoros porlasztók kiegészülnek egy un. hidraulikus csatolóval.

A nagynyomású szivattyú feladata, hogy meghatározott nyomáson megfelelő mennyiségű üzemanyagot biztosítson a közös nyomócsövön keresztül az injektoroknak. A nagynyomású szivattyú meghajtását a motor főtengelyéről kapja, szabályzását a motorvezérlő elektronika végzi. A railnyomást a hengerenkénti szivattyú-nyomócső-porlasztó (PLD) korszerű rendszereknél használt idővezérlésű ún. steck-pumpa (electronic unit pump - EUP) állítja elő. Az egyedi szivattyúkat a motor oldalán lévő bütykös tengely hajtja, és ezek dolgoznak a közös nyomócsőre. Ennél a rendszernél a CR-injektorokból kétféle van, az egyik a „non-pumping” a másik a „pumping” injektor. Hathengerű motornál 3-3 a típusmegoszlás. A „non-pumping” egy normális CR-injektor, a másik injektor kinézetre olyan, mint egy Unit Injektor, avagy PD elem. Bütykös tengely bütyke nyomja be rugó ellenében a dugattyút. Az így létrejött nyomás a railnyomást határozza meg, a gázolajhozam a közös nyomócsőbe megy.

A PLD befecskendező rendszer feladata és működési elve pontosan megegyezik az UIS (Unit Injector System) rendszerével, felépítésben egyetlen különbség, hogy szét van választva a szivattyú és a porlasztó. Minden hengerhez tartozik egy elektromosan vezérelt pumpa és mechanikus porlasztó, ezeket egymással nyomócső köti össze.

A PDTDI rendszer a VW csoport turbó dízel motorjaiban használt közvetlen befecskendező rendszer, amely minden egyes hengerbe külön kis befecskendező szivattyúval lövelli a dízel üzemanyagot. A PDTDI adagoló/porlasztó tehát az adagoló és az injektor egybeépítésével jött létre. Minden dízel hengerhez egy-egy ilyen elemet építenek be. A PDTDI rendszer a hagyományos dízel adagolókhoz képest lényegesen nagyobb befecskendezési nyomást képes biztosítani (2000 bar a 900-1200 bar helyett). A modern PDTDI adagoló-porlasztó elem képes az ún. előzetes befecskendezésre is. A PDTDI rendszer hátránya, hogy kivitelezése, javítása lényegesen drágább, mivel a hengerenkénti adagoló/befecskendező rendszer, illetve a mechanikus vezérlés megvalósítása magasabb költséget jelent.

Motorizációs Különbségek és Teljesítmény

A motorok teljesítménykülönbségeinek megértéséhez fontos látni a különböző generációk és motorváltozatok közötti különbségeket. Például az MKIII 2.0 és 2.2 TDCi motoroknál még csak 1600 bar volt a common rail nyomás. Ezzel szemben az MKIV 2.0-s modelleknél már 2000 bar a common rail nyomás, ami megkönnyíti a nagyobb teljesítmény elérését. A 2.2-es motoroknál 1800 bar CR nyomás mellett 1.8 bar turbónyomás is hozzájárul a dinamikusabb működéshez.

Felmerül a kérdés, hogyan lett a facelift 2.0-ból 163 LE. Ha megvan a válasz, akkor simán lehet tuningolni 163 LE-ig, hiszen ha nem így lenne, a gyári rendszer is túlterhelődne. Ez nem rossz matekozás. Gyárilag egy 2.0 TDCI esetében 1600 bar common rail nyomás és 1.4 bar turbónyomás jellemző (saját mérések alapján). Szoftvermódosítás után ez az érték 1800 bar és 1.5 bar-ra módosult, az autó lényegesen fickósabb, dinamikusabb lett. Igazából gyári értékekkel is épp úgy szét lehet hajtani egy autót, mint chippel, a különbség csak annyi, hogy utóbbival könnyebb. Ha normálisan használja az ember, ez a változtatás nem okozhat semmi gondot. Nem növeli meg a fogyasztást, nem regenerál gyakrabban. A fogyasztás terén is pozitívan alakult a módosítás után.

Az új 163 LE-s Tdci már ismételten Delphi rendszerű. A Siemens sem a legjobb hírnevű, de a Delphi még kevésbé. A két rendszer szoftveresen és fizikálisan is lényegesen eltérő. A Delphi rendszer 2000 bar nyomással és 8 fúvókás injektorral működik. Az MKIII-nál a Delphi fejlesztés nem volt túl sikeres, remélhetőleg ennél a motornál már fejlődtek. A Delphi rendszert sokan kritizálják, sok injektort és szivattyút cserélnek emiatt. Azonban vannak tapasztalatok, amelyek szerint egy MKIII 2.2-es Delphi rendszer 285.000 km után is hibátlanul működik. A Bosch rendszerrel szerelt MKIV-es fogyasztása viszont sokak szerint rosszabb, mint a korábbi Delphi rendszereké.

Tuning és annak Következményei

A gyár által beállított teljesítményt legalább tudni fogja az autó akár nyáron a tengerparton, akár télen az Alpokban. Az ilyen utólagos "sufni tuning" mókolások nem csak többet adnak, de el is vehetnek valamit. Konkrét példa: egy MKIII-as tuningolva volt, 20.000 km után repült ki belőle a tuning. Lehet, hogy vaddisznó módjára ment 200-ig, de ott meghalt. E nélkül a gyári végsebesség 220 km/h. Autópályán néha ez is számít.

Az MKIII-nál már sok lett a nyomaték és a lóerő, amit le kellett volna vinni az első kerekeknek az aszfaltra, így esőben használhatatlan volt, mert állandóan villogott az ESP. Fogyasztásban nem lett jobb, de legalább kinyírta az EGR szelepet (még szerencse, hogy garanciában cserélték). Ha ezek nem lettek volna, akkor az engem mindenképpen zavart, hogy bizony egy gázadás füstöléssel járt. Egy kocsi ne füstöljön. A füstölést még elnézi az ember egy bontószökevénynek, de egy újabb autónál ez elég égő.

Az MKIII-ban még nem volt DPF, az MKIV-ben már van. Az ilyen chippelések automatikusan több kormot jelentenek. Ezt a DPF-nek kell eltüntetnie. Mérik a kormszűrő differenciál nyomását, ha ez túl sok, akkor indul a regenerálási ciklus, a kormot gázolajbefecskendezésével elégetve. Ha egy chip rosszul sikerül, lesz egy szinte állandóan dolgozó DPF-ed. Ezek után sokan inkább megelégesznek a gyári teljesítménnyel.

A "tuningbox" nem tévesztendő össze a rendes chiptuninggal. Előfordulhat, hogy egy tuningbox, ami állítólag jó nevű cégtől származik (pl. KÜBERL), lenti tartományokban tényleg sokat dob a teljesítményen, de felül "meghal".

Common Rail Rendszerek és Gyakori Problémák

A dízel injektorok általános jellemzője, hogy az elektronikus vezérlés miatt nagyon drága lehet egy meghibásodás. Ha tönkremegy az elektronika, sokszor csak a komplett csere a megoldás, ez akár 500.000-1.000.000 forintos tétel is lehet.

A leggyakoribb oka a magas résolaj vesztés, mely a dízel injektor hűtéséhez nélkülözhetetlen. Ha ez a résolaj nagy mennyiségben visszaáramlik, akkor a rail nyomás az üzemanyagtankba kerül. Az injektorok sorosan vannak bekötve, tehát, ha akár egyben is hiba merül fel, akkor a motor le fog állni.

A nem megfelelő minőségű üzemanyag okozza leggyakrabban a szivattyúk meghibásodását, mivel a szivattyúk belsejét az üzemanyag keni. Fontos, hogy a legkisebb gyanú esetén is vizsgáltassuk meg a szivattyút.

Hibás működés tünetei:

Rossz indulás
Egyenetlen alapjárat
Vész üzemmód
Csökkent motor teljesítmény

Minden új vagy felújított porlasztóhoz tartozik egy egyedi kód (pl. 16-32 karakteres). Az injektor kódolás során az ECU memóriájába beírják a porlasztó egyedi azonosítóját.

A jármű diagnosztikai csatlakozójához (OBD) speciális eszközt csatlakoztatnak, például egy dízel befecskendező fúvóka tesztert. Ez a kézi működtetésű injektor vizsgáló készülék lehetővé teszi a dízel befecskendezők pontos ellenőrzését, beállítását és kalibrálását. A készülék széles körű kompatibilitással rendelkezik, és a legtöbb hagyományos dízel befecskendező szelep vizsgálatára alkalmas (CDI injektorok és pumpa-fúvóka rendszerek kivételével). A stabil konstrukció és a minőségi anyaghasználat biztosítja a pontos mérési eredményeket és a hosszú távú megbízhatóságot.

Diesel Common Rail: a közös csöves rendszerek

Porlasztók Tisztítása és Karbantartása

A porlasztók tisztítása és karbantartása nem csupán a motor teljesítményét javítja, hanem a fogyasztás és a károsanyag-kibocsátás csökkentésében is kulcsszerepet játszik. Működési elv: A porlasztót speciális ultrahangos kádba helyezik, ahol a nagyfrekvenciás rezgések mikroszkopikus buborékokat hoznak létre.

Mikor cseréljük: Minden porlasztó kiszerelésekor javasolt új tömítést és szűrőt használni. Ok: A porlasztók belső alkatrészei nagyon precízen illeszkednek, mikrométer pontossággal.

Tippek a Porlasztók Karbantartásához:

Nem kell mindig prémium üzemanyagot tankolni, de minden 3-4. tankolásnál érdemes adalékot használni.
A porlasztók állapotának időszakos ellenőrzése kulcsfontosságú a motor teljesítményének megőrzése és a drága javítások elkerülése érdekében.

Porlasztó Típusok

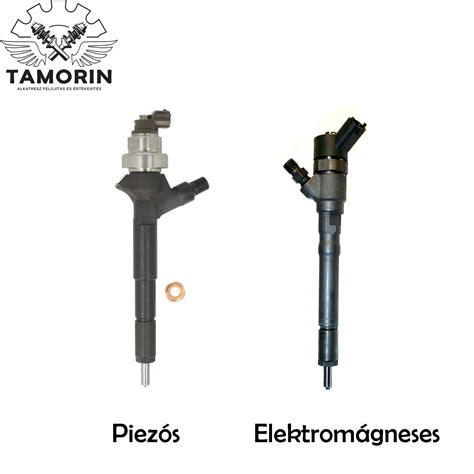

Elektromágneses befecskendezők: A legtöbb common rail dízelmotorban megtalálható. Az elektromágnes egy tűszelepet nyit-zár, amely szabályozza az üzemanyag átfolyását.
Piezoelektromos porlasztók: Nagy sebességű és rendkívül pontos befecskendezést tesznek lehetővé. A piezoelektromos kristályok feszültség hatására változtatják méretüket, ezáltal nyitják a szelepet.
Régi soros pumpás injektorok: Mechanikus működésűek, a befecskendezési nyomást maga a szivattyú állítja elő minden egyes hengerhez.

Hol Keressen Segítséget?

Ha a szerviz szerint dízel injektor csere aktuális az autójában, akkor érdemes szakemberhez fordulni. Cégek, mint a Royal Diesel Kft., foglalkoznak porlasztók hibakód bemérésével, komplett felújításával, szétszerelésével, tömítéskészlet cseréjével. Ha a porlasztó szivárog, vagy nem hozza a kívánt mérési értékeket, ez esetekben a szétszerelés után megtisztítják és kicserélik a hibás alkatrészeket. A cég Bosch, Delphi, Siemens VDO (Continental) és Denso nagynyomású befecskendező rendszerek, injektorok, porlasztók, szivattyúk bevizsgálásával, javításával, felújításával foglalkozik.

Az önkiszolgáló műhelyek, mint a MyAutószerviz Budapesten, lehetőséget kínálnak a porlasztó kiszerelésére, tisztítására és tömítéseinek cseréjére professzionális szerszámokkal, sőt, helyben professzionális diagnosztikai berendezést is biztosítanak a dízel injektorok kódolásához.

Gyakran Ismételt Kérdések a Dízel Injektorokkal Kapcsolatban

Miben különbözik a dízel és a benzines porlasztó? A dízel porlasztók nagynyomású rendszerekben működnek, míg a benzines porlasztók alacsonyabb nyomáson.
Milyen gyakran kell ellenőrizni a porlasztókat? Időszakos ellenőrzés javasolt, különösen magas futásteljesítmény vagy bizonytalan működés esetén.
Mik a porlasztóhibák leggyakoribb okai? Üzemanyag minősége, kopás, szennyeződés.
Hogyan befolyásolja a rossz üzemanyag a porlasztót? Szennyeződések eltömíthetik a finom szűrőket és a belső alkatrészeket, ami kopáshoz és meghibásodáshoz vezethet.
Milyen tünetei vannak a hibás porlasztónak? Rossz indulás, egyenetlen alapjárat, teljesítménycsökkenés, megnövekedett fogyasztás, füstölés.
Hogyan lehet házilag ellenőrizni a dízel porlasztókat? Bizonyos esetekben a visszafolyó olaj mérésével lehet következtetni a hibára.
Mi az a porlasztó kódolás, és mikor szükséges? Új vagy felújított porlasztó beszerelésekor az ECU-nak ismernie kell az új alkatrész egyedi kódját a optimális működéshez.
Milyen márkák porlasztói hajlamosak gyakori hibákra? Bár minden gyártónál előfordulhatnak hibák, a Bosch, Delphi, Siemens és Denso rendszerek mind elterjedtek és speciális karbantartást igényelnek.
Hogyan előzhető meg a porlasztó meghibásodása? Minőségi üzemanyag használata, rendszeres szervizelés, adalékok használata.

A common rail injektorok világa összetett, de a megfelelő ismeretekkel és karbantartással hosszú távon megbízhatóan működhetnek, biztosítva a modern dízelmotorok hatékonyságát és teljesítményét.
