A betonvas kengyel szerepe az építkezésben: Stabil szerkezetek és földrengésbiztosság
A betonvas kengyelek, más néven kengyelszerkezeti elemek, kulcsszerepet játszanak az építőiparban és a statikai tervezésben. Ezek a hajlított betonacél rudak a betonozási folyamat során, a betonöntés előtt kerülnek elhelyezésre a betonozandó területen, hogy segítsenek a vasbeton tartósságának biztosításában. A modern épületek és infrastruktúrák tervezésekor a statikai stabilitás és a tartósság elengedhetetlen szempontok. A kengyel mint szerkezeti elem a vasbeton szerkezetek egyik legfontosabb komponensévé vált. Az épületek és egyéb létesítmények tervezése során a mérnökök és statikusok számára elengedhetetlen, hogy megértsék, hogyan működnek ezek az elemek, és milyen hatással vannak a szerkezetek tartósságára és stabilitására. A betonvas kengyelek alkalmazása széleskörű, és változatos igények kielégítésére képes, így kulcsszerepet játszanak az építkezések sikerében.
A betonvas kengyelek nagyon fontos szerepet játszanak az építőipari munkákban, mivel biztosítják a megfelelő stabilitást és tartósságot az épített struktúrák számára. A kengyelek anyaga általában acél, mivel az acél kiváló mechanikai tulajdonságokkal rendelkezik, és jól bírja a feszültségeket. A kengyelek különböző alakúak lehetnek, például kör, téglalap vagy négyzet formájúak, és méretük az adott projekt igényeihez igazodik. A kengyelek pontos mérete és formája az adott projekt specifikációitól függ, és általában elektromos hajlítógépekkel készülnek a precizitás érdekében. A kengyelek elhelyezése és méretezése a terhelési viszonyoktól, a szerkezet típusától és a statikai követelményektől függ.
A kengyelek funkciója és jelentősége
A betonvas kengyel olyan acélelem, amely a vasbeton szerkezetekben a fő vasalásokat összefogja és rögzíti, megakadályozva azok elmozdulását. Ez különösen fontos a gerendák és oszlopok esetében, ahol a kengyelek biztosítják a szerkezetek stabilitását és ellenálló képességét a különböző terhelésekkel szemben. A kengyelek nemcsak összetartják a fő acélbetéteket, hanem elősegítik a szerkezetek energiamegkötő képességét is. Egy megfelelően kialakított vasalású épület képes elnyelni és szétszórni a földrengés által keltett energiát, így csökkentve a szerkezeti károsodások mértékét. Ha a kengyelezés sűrűsége és formája megfelelő, az épület bizonyos mértékig rugalmasan képes elmozdulni, majd visszanyerni eredeti formáját anélkül, hogy komoly szerkezeti meghibásodás következne be.
A vasbeton elemek és szerkezetek előnye, hogy egyesítik a beton tulajdonságait a nyomás és az acélbetét tulajdonságát a húzás (néha nyomás) elviselésére. A két különböző anyag együttdolgozása két körülménynek köszönhető. Egyrészt tökéletes kötés jön létre közöttük, a beton szilárdan köt a vashoz. Ezt a hatást a beton és az acél tapadásának nevezzük. A másik körülmény az, hogy az acél és a beton hőtágulási együtthatója megegyezik, a hőmérséklet emelkedésével mindkét anyag azonos mértékben tágul. Gondoskodni kell azonban a betonba fektetett acél korrózióvédelméről. A vasbeton elemek vasalása két részből áll: hosszanti vasalásból és keresztvasalásból. A hosszanti vasalásra hárul a fő tartófeladat, amelyet a terhelés alapján számítással határozunk meg. Ezt egészíti ki az ún. konstrukciós vasalás. Vasbeton lemezeknél a hosszanti vasalás elosztóhuzalokkal egészül ki. Gerendáknál úgy alakítjuk ki a vasalást, hogy a teherhordó vasalással együtt minden metszetben legalább két huzal legyen az alsó és a felső részben is. Oszlopoknál, gerendáknál a hosszanti vasalást ki kell egészíteni keresztvasalással, ún. kengyelvasakkal is. A nyírófeszültség átviteléhez a kengyelvasakat ún. hajlított alakokkal egészítik ki, amelyhez tulajdonképpen a hosszanti acélbetét úgy van meghajlítva, hogy azt a vasbeton felső részéből átvezetik az alsóba. Előkészítésük és az elhelyezésük nagyon munkaigényes, ezért napjainkban egyre ritkábban használják ezt a megoldást.
A betonvas kengyelek alkalmazásának egyik legnagyobb előnye, hogy képesek jelentős mértékben növelni a vasbeton szerkezetek élettartamát. A megfelelően megtervezett és kivitelezett kengyeles megoldások nemcsak a szerkezet stabilitását biztosítják, hanem csökkentik a karbantartási igényeket is. A betonvas kengyel szerepe a vasbeton szerkezetekben kiemelkedően fontos, mivel a kengyel nemcsak a statikai stabilitást biztosítja, hanem a feszültségek elosztását is segíti. A vasbeton szerkezetekben a beton jól bírja a nyomást, de gyengébben reagál a húzóerőkre. A kengyelek elhelyezése a vasbeton elemekben általában a fővasakkal párhuzamosan, a keresztirányú terhelések ellensúlyozására történik. Az ilyen elrendezés lehetővé teszi, hogy a kengyel a beton deformálódása során aktívan részt vegyen a terhelések elosztásában, ezzel csökkentve a feszültségkoncentrációt. Továbbá, a kengyeles megoldások alkalmazása növeli a szerkezetek tűzállóságát is. A beton és az acél kombinációja képes ellenállni a magas hőmérsékletnek, így a kengyeles vasbeton szerkezetek használata során a tűzvédelmi előírásoknak is könnyebben eleget lehet tenni.
Jelentőség a földrengésbiztos építkezéseknél

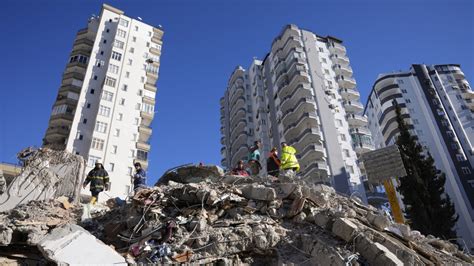

A földrengésbiztos építkezések során kiemelt fontosságú a szerkezetek megfelelő megerősítése, hogy ellenálljanak a szeizmikus hatásoknak. Ebben a folyamatban a betonvas kengyelek alapvető szerepet töltenek be, mivel hozzájárulnak az épületek stabilitásához és tartósságához. Földrengés esetén az épületekre ható dinamikus erők jelentős károkat okozhatnak, ha a szerkezetek nincsenek megfelelően megerősítve. A betonvas kengyelek hozzájárulnak a szerkezetek szilárdságához azáltal, hogy összefogják a betonacél elemeket, megakadályozva azok elmozdulását vagy deformálódását. Ezáltal növelik az épület ellenálló képességét a szeizmikus hatásokkal szemben, csökkentve a károk mértékét és növelve a biztonságot.
Ez a tulajdonság kulcsfontosságú a földrengés sújtotta területeken, ahol az épületeknek nemcsak ellen kell állniuk a rengéseknek, hanem azok utóhatásait is el kell viselniük. A kengyelek másik fontos szerepe a repedések megelőzése. A beton repedései gyakran a feszültségkoncentráció miatt keletkeznek. A betonvas kengyel tervezése során számos tényezőt figyelembe kell venni, hogy a végső szerkezet megfeleljen a statikai követelményeknek és az építési normáknak. A kengyel mérete és elhelyezése szoros összefüggésben áll a tervezett szerkezet teherbírásával. A mérnököknek alaposan meg kell vizsgálniuk a várható terheléseket, beleértve a statikus és dinamikus igénybevételeket is.
Gyártás és alkalmazás
A betonvas kengyeleket általában automata gépekkel hajlítják, ami biztosítja a méretpontosságot és a derékszögű kialakítást. A gyártás során tekercsből dolgoznak, így hulladékmentesen és költséghatékonyan készülnek el a szükséges darabok. A kengyelek különböző alakúak lehetnek, például kör, téglalap vagy négyzet formájúak, és méretük az adott projekt igényeihez igazodik. Az előre gyártott betonvas kengyelek használata egyre népszerűbb az építkezéseken, és nem véletlenül. A gyorsaság és a pontos tervezés szempontjából számos előnnyel jár ezen eszközök előzetes gyártása, amelyek növelhetik a projekt hatékonyságát és csökkenthetik a költségeket.
Az előre gyártott betonacél kengyelek használatával jelentősen felgyorsulhat az építkezés folyamata. A kengyelek gyártása, vágása és hajlítása olyan szakemberek által történik, akik a szükséges méretre és formára szabják őket. Az előre gyártott betonvas kengyelek esetében garantált a pontosság, mivel szigorú mérettűréssel készülnek a statikai tervek alapján. A betonacél gyártás és hajlítás precíz gépek használatával, ellenőrzött és kontrollált körülmények között történik, amelyek minimalizálják az emberi hibákat. Mivel a betonacél hajlítás és vágás előre meghatározott tervek szerint történik, a felesleges hulladék mennyisége minimalizálható. Az előre gyártott betonvas kengyelek használata nemcsak a gyorsaság és a pontosság miatt előnyös, hanem költséghatékonyságot is eredményez. Mivel az előkészítési folyamat során nincs szükség helyszíni munkálatokra és munkaerőre a vágáshoz és hajlításhoz, a projekt költségei csökkennek. Az előre gyártott kengyeleket moduláris építőelemként lehet használni. Ez azt jelenti, hogy a kengyeleket könnyen össze lehet illeszteni a helyszínen, akár úgy is, mintha legó elemek lennének.
Vasalás szépen és jól! Ez egy jó példa lesz, kivitelezés közben
A megfelelő betontakarás fontossága
A kengyelek hatékonyságát befolyásolja a megfelelő betontakarás vastagsága is. A fedőréteg minimális vastagsága a környezeti hatásoktól függ, és biztosítja az acél korrózióvédelmét. A monolit vasbeton szerkezetekben a fedőréteg legkisebb vastagsága 20 mm az épületen belül, ahol nem kell számolni agresszív környezeti hatásokkal. Nedves, agresszív környezetben ez az érték nagyobb (25-50 mm), az alapoknál 70 mm. Ahhoz, hogy a korrózióvédelem tökéletes legyen, a fedő betonrétegnek el kell érnie egy minimális vastagságot. A fedőréteg előírt vastagsága attól függően változik, hogy milyen a környezet hatása. A közönséges szerkezetek esetében a fedőréteg nem lehet vékonyabb a vasalás átmérőjénél, minimális vastagsága 20 mm lehet.
A kengyelek szerepe az épületek hajlékonyságában és energiamegkötésében
A földrengésbiztos szerkezetek tervezésénél nemcsak az épület szilárdságára, hanem annak hajlékonyságára is kiemelt figyelmet kell fordítani. A betonvas kengyelek nemcsak összetartják a fő acélbetéteket, hanem elősegítik a szerkezetek energiamegkötő képességét is. Egy megfelelően kialakított vasalású épület képes elnyelni és szétszórni a földrengés által keltett energiát, így csökkentve a szerkezeti károsodások mértékét. Ha a kengyelezés sűrűsége és formája megfelelő, az épület bizonyos mértékig rugalmasan képes elmozdulni, majd visszanyerni eredeti formáját anélkül, hogy komoly szerkezeti meghibásodás következne be.
A betonvasalás alapelvei és gyakorlati megvalósítása
A beton kiváló építőanyag, nagyon sok előnyös tulajdonsággal rendelkezik, egyik a kiváló nyomószilárdság. Ezt burkolat, pályaszerkezet építésnél jól ki tudjuk használni. Vannak hátrányos tulajdonságai is, amiket ellensúlyozni kell, hogy a kívánt funkciót jól betöltse. Egyik ilyen kedvezőtlen jellemzője a megszilárdult betonnak a kis húzószilárdság. Tartószerkezet esetében a tervezett húzószilárdság biztosítása fontos feladat. Ezért találták ki, kísérletezték ki az acélbetétekkel kombinált beton szerkezetet. A betonvas egy speciális, bordázott felületű acélrúd. Betonacélt jellemzően hat és tizenkét méter hosszúságban forgalmaznak, házépítésnél a hatméteres alkalmazása célszerű (egyszerűbb szállítani). Leggyakoribb átmérők: 4-es, 6-os, 8-as, 10-es, 12-es, 16-os, 20-as, 25-ös, 32-es.
A legfontosabb szabály az, hogy a vasalás elkészítése során rögtönözni tilos! A vasalást, vasszerelés módját az építmény tervében egy külön terv rész adja meg, ez a vasalási terv. Ezt a statikus készíti. Alapvető az is, hogy tapasztalat, vagy szakértelem híján ne fogjunk neki a betonvasalásnak, betonacél szerelésnek. Vasbeton, vasaltbeton készítése előtt a zsaluzással együtt a vasalást is el kell helyezni, rögzíteni és csak azután kezdhetjük meg a beton anyag betöltését. A zsaluzás és a vasalás összefügg, hiszen minden betonacélt tökéletesen be kell borítania a betonnak, ez védi meg a korróziótól. A vasalás mellett a betonrétegnek el kell érnie egy minimális vastagságot. A fedőréteg előírt vastagsága attól függően változik, hogy milyen a környezet hatása. Az előírt vastagságot be kell tartani a hosszanti, a konstrukciós és a keresztvasalás esetében is. A betonacélokat a toldásnál és az illesztéseknél kötöződróttal kell rögzíteni átfedéssel. Hegeszteni tilos! A helyszíni hegesztés gyengíti a betonacélokat. Használhatunk (vásárolhatunk) előre összeszerelt betonacélhálót is, ha statikailag megfelelő szerkezetű.

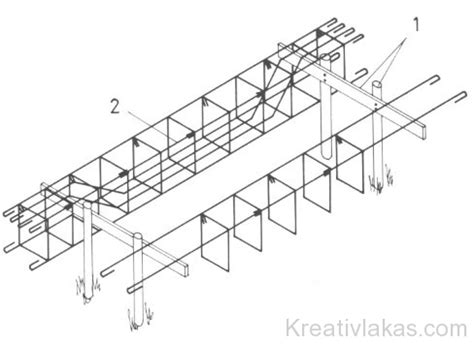

A vasalás elhelyezése a vasbeton alap készítéséhez a kiásott árokba, amelynek aljára vékony betonréteget terítettünk. Az acélbetét alá a zsaluzatba különböző alátéteket teszünk, hogy biztosítsuk a vasalás szükséges távolságát a betonszerkezet felületétől. Erre a célra legmegfelelőbbek a betontestek, amelyek ugyanolyan magasak, mint a fedőréteg előírt vastagsága. Az alap vasalásánál (amikor az acélbetétet a kiásott árokba fektetjük), semmilyen alátéttel nem tudjuk megoldani, hogy a betét ne érintkezzen a talajjal és ne szennyeződjön. Hogy a szennyeződést elkerüljük, az alap aljára először vékony, mintegy 5 cm vastag betonréteget (ún. szerelőbeton), terítünk, majd ennek részleges megkötése után ráhelyezzük a vasalást.
A betonvas olyan építőanyag, amelyet széles körben használnak az építőiparban. A betonacél különböző átmérőben és hosszúságban kapható, így mindenki megtalálhatja a megfelelő méretet az adott projektjéhez. A rozsdás betonacél ugyanannyira jól használható, mint a nem rozsdás, mivel a betonba kerül a betonöntés folyamán, és esztétikai szerepe nincsen, kezelni nem kell, sőt mi több, a régi szakemberek esküdtek a kicsit rozsdás betonvasra, mondván, hogy az „még jobban fogja a betont”. Mindemellett viszonylag könnyű, így az építkezési folyamat során könnyen mozgatható. Könnyen megmunkálható, ami lehetővé teszi a testreszabott tervezést és a különféle építési projektekhez való használatot.
A betonvas kengyel technológiájának fejlődése folyamatosan új lehetőségeket hoz az építőipar számára. Az új anyagok, például a kompozit anyagok és a fejlett acélminőségek lehetőséget adnak arra, hogy a kengyeles megoldások még könnyebbek és erősebbek legyenek. Ezen anyagok használata csökkenti a szerkezetek súlyát, miközben megőrzi azok teherbírását és tartósságát. A digitális tervezési technikák, mint például a BIM (Building Information Modeling) szintén forradalmasítják a kengyeles megoldások tervezését. A BIM lehetővé teszi a mérnökök számára, hogy a kengyeles rendszereket háromdimenziós modellek formájában tervezze meg, így pontosabban előrejelezhetők a terhelések és a feszültségek. A jövőbeli trendek között szerepel a fenntarthatóság hangsúlyozása is. A betonvas kengyel gyártása során a környezetvédelmi szempontok figyelembevételével a szakemberek igyekeznek csökkenteni a gyártási folyamatok környezeti hatásait. A betonvas kengyel szerepe tehát az építőiparban és a statikában folyamatosan fejlődik, és az innovációk révén új lehetőségeket teremt a tervezők és kivitelezők számára.
