Vasbeton lemezek ellenőrzése savas módszerrel: Az elméleti alapoktól a gyakorlati alkalmazásig

A vasbeton lemezek az építőiparban, különösen a magas-, mély- és hídépítészetben, rendkívül elterjedt és sokoldalúan alkalmazható szerkezeti elemek. Jellemzően sík tartóelemek, amelyek vastagsága a másik kétirányú kiterjedéshez képest kicsi, és a rájuk ható terhek a középfelület síkjára merőlegesen ébrednek. Formájuk általában szabályos, mint például a derékszögű négyszög, rombusz, kör vagy körgyűrű, de előfordulnak szabálytalan, sokszög vagy tetszőleges íves vonalakkal határolt, esetleg nyílásokkal áttört lemezek is. Alátámasztásuk igen változatos lehet: pontszerű, vonal vagy felület mentén történő, fix vagy rugalmas megtámasztás, vagy ezek kombinációja. Ez a cikk a gyakorlatban leggyakrabban előforduló, derékszögű négyszög alakú, szabályos elrendezésben, vonalak vagy pontok mentén fixen megtámasztott, vékony vasbetonlemezek rugalmas igénybevételeinek meghatározására és vasalásának kialakítására összpontosít.

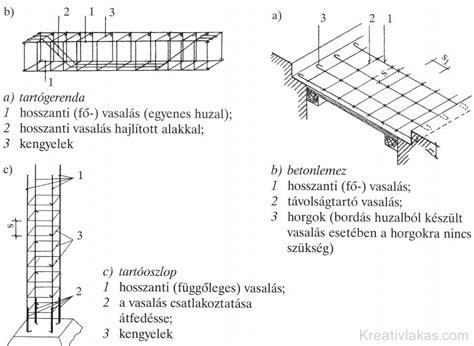

Vasbeton lemez szerkezeti rajz

1. A rugalmas lemezelmélet alapjai

Egy lemezre ható terhelés hatására eredetileg sík középfelülete mindkét irányban (x és y tengely mentén) görbült felületté alakul át. Ezt a jelenséget úgy képzelhetjük el, mintha a lemezt az x és y tengelyekkel párhuzamos, egymást keresztező lemezsávokra bontottuk volna. Ezek a sávok, amelyek egymáshoz csatlakozva önálló gerendáknak tekinthetők, nem csupán hajlítást szenvednek, hanem el is csavarodnak.

A terhelés okozta alakváltozások figyelembevételével, valamint elemi rugalmasságtani ismereteink alapján, egy 't' vastagságú lemez felületéből kivágott $dx$ és $dy$ oldalhosszúságú elemi darabra ható igénybevételek a következők:

  • $mx$ és $my$: fajlagos hajlítónyomatékok az x és y irányban.
  • $vx$ és $vy$: fajlagos nyíróerők.
  • $m{xy} = m{yx}$: fajlagos csavarónyomaték (a felcserélhetőségi tétel miatt).

A rugalmas lemez igénybevételeinek meghatározására a klasszikus, Kirchoff-féle hajlításelméletet használjuk. Ennek alapfeltevései a következők:

  • A lemez vastagsága állandó és egyéb méreteihez képest kicsi (jellemzően $l{min}/t > 5$, ahol $l{min}$ a legkisebb támaszköz).
  • A lemez középsíkjában fekvő pontok elmozdulása a középsíkra merőleges, és ez a maximális elmozdulás kicsi a lemez vastagságához képest (jellemzően $t/w_{max} > 5$).
  • A lemez anyaga homogén, izotróp és lineárisan rugalmas.
  • A középsíkra merőleges irányú pontok az alakváltozások után is a középfelület azonos normálisán maradnak (Bernoulli-Navier feltétel).
  • A középfelületre merőleges feszültségek elhanyagolhatók.
  • A lemez síkjában az elmozdulások szabadon létrejöhetnek.

Megjegyzés: A vasbeton lemezek esetében ezek a feltételek csak közelítőleg teljesülnek. Két, egymásra merőleges irányban vasalt vasbeton lemezeknél a vasalás eltérő volta miatt az egységnyi szélességű lemezsávok ideális inercianyomatékai is némileg különbözhetnek. Repedezett lemezeknél ez az eltérés jelentős is lehet. Mindazonáltal, a gyakorlati tapasztalatok azt mutatják, hogy a rugalmas elmélet alapján számított igénybevételek elegendően pontosak, különösen használati határállapotok vizsgálatánál. A tényleges törési állapot közeledtével a repedések megnyílnak, az igénybevételek átrendeződnek, és ekkor a képlékeny lemezelmélet alkalmazása válik indokolttá. A gyakorlatban a használati állapotban rugalmas elmélet szerint méretezett lemezek gyakran megfelelnek a teherbírási határállapot követelményeinek is.

A fent megfogalmazott alapfeltevések mellett, egy $q(x,y)$ terheléssel terhelt lemez egy $dx \times dy$ elemi darabjának egyensúlyát vizsgálva, a szerkezet egyensúlyát leíró összefüggés az x,y derékszögű koordinátarendszerben a következő alakban írható fel:

$$ \frac{\partial^2mx}{\partial x^2} + 2 \cdot \frac{\partial^2m{xy}}{\partial x \partial y} + \frac{\partial^2m_y}{\partial y^2} = -q(x,y) $$

Ez az egyensúlyi egyenlet a fizikai, valamint a $\sigmax = \frac{E}{1-\muc^2} (\varepsilonx + \muc \cdot \varepsilony)$, $\sigmay = \frac{E}{1-\muc^2} (\varepsilony + \muc \cdot \varepsilonx)$, $\tau{xy} = \frac{E}{2(1+\muc)} \gamma_{xy}$ összeférhetőségi egyenletek felhasználásával átalakítható a $k$ alakú Lagrange-féle negyedrendű, parciális, inhomogén differenciálegyenletté:

$$ \frac{\partial^4w}{\partial x^4} + 2 \cdot \frac{\partial^4w}{\partial x^2 \partial y^2} + \frac{\partial^4w}{\partial y^4} = \frac{q(x,y)}{K} $$

Ahol:

  • $E$ a lemez anyagának rugalmassági modulusa (vasbeton lemez esetén a betoné).
  • $\mu_c$ a harántnyúlási tényező (Poisson-szám reciproka), vasbeton lemeznél értéke kb. 0,15-0,20.
  • $K = \frac{E \cdot t^3}{12 \cdot (1-\mu_c^2)}$ a lemez hajlítómerevsége.

A $q(x,y)$ teherfüggvény akkor pozitív, ha a pozitív $w(x,y)$ eltolódásfüggvénnyel azonos irányban hat. A Lagrange-féle lemezegyenlet megfelelő számú peremfeltétel esetén egyértelműen meghatározza a terhelés hatására kialakuló lehajlásfüggvényt. A kétváltozós, negyedrendű differenciálegyenlet matematikai határozottságához minden perempontban két peremfeltételt kell előírni, melyeket a lemez megtámasztási viszonyai határoznak meg.

A leggyakrabban előforduló megtámasztások peremfeltételei (ahol az 'n' index a támaszvonalra merőleges, a 't' pedig azzal párhuzamos irányt jelöli):

  • Csuklós megtámasztás (pl. falra feltámaszkodó lemez):
    • $w=0$ (lehajlás a támasz vonalában nulla)
    • $m_n = 0$ (a támasz vonalára merőleges hajlítónyomaték nulla)
  • Tökéletes befogás (pl. nagy merevségű gerendába befogott perem):
    • $w=0$ (lehajlás nulla)
    • $\frac{\partial w}{\partial n} = 0$ (a normális irányú szögelfordulás nulla)
  • Rugalmas befogás (pl. koszorúgerendába befogott perem):
    • $w=0$ (lehajlás nulla)
    • $\frac{\partial w}{\partial n} = \frac{1}{cn} \cdot mn$ (a normális irányú szögelfordulás arányos a nyomatékkal, $c_n$ a rugóállandó)
  • Szabad peremű lemez:
    • $m_n = 0$ (normális irányú nyomaték nulla)
    • $r = 0$ (perem reakcióerő nulla)

Téglalap alakú lemezeknél a peremfeltételeket is kielégítő analitikus megoldást a $w(x,y)$ lehajlásfüggvény és a $q(x,y)$ teherfüggvény Fourier-sorba fejtésével, majd az egyenes Fourier-tagok egyeztetésével kapott Fourier-együtthatók felhasználásával kaphatjuk meg:

$$ w(x,y) = \sum{m=1}^{\infty} \sum{n=1}^{\infty} a_{mn} \cdot \sin\left(\frac{m \cdot \pi \cdot x}{a}\right) \cdot \sin\left(\frac{n \cdot \pi \cdot y}{b}\right) $$

Mivel a Fourier-sor gyorsan konvergál, az igénybevételek pontos meghatározásához általában elég a sor első 2-3 tagját figyelembe venni.

A lemez vasalásának meghatározásához szükséges igénybevételeket a lehajlásfüggvény ismeretében a klasszikus rugalmasságtan elvei szerint lehet kiszámítani, figyelembe véve a harántnyúlási tényező miatti kölcsönhatást. A legtöbb gyakorlati esetre táblázatokat és grafikonokat dolgoztak ki a lemez kritikus keresztmetszeteinek maximális igénybevételeire, amelyek segítségével az alapvető igénybevételek egyszerűen megbecsülhetők. Bonyolultabb esetekben differencia- vagy véges elemszámítási módszereket alkalmazó számítógépi programok használhatók.

Diagram a lemez lehajlásáról és igénybevételeiről

2. Lemez és gerenda viselkedésének összehasonlítása

Az alapvető különbség a lemez és a gerenda viselkedése között, hogy míg egy gerendában az igénybevételek csak a tengelye irányában keletkeznek, addig egy lemezben az igénybevételek a lemez síkjának minden irányában felléphetnek. Ezért a vasbeton lemezekben a hajlítónyomatékon kívül keletkező húzóerők felvétele egyirányú vasalással általában nem elegendő.

A lemezekben a hajlítónyomatékon kívül csavarónyomaték is ébred a külső terhek hatására. A csavarás hatását a Lagrange-féle lemezenlet középső, $\frac{\partial^4w}{\partial x^2 \partial y^2}$ tagja veszi figyelembe, amely az egymást követő keresztmetszetek relatív elfordulásával függ össze.

Ha két, egymást merőlegesen keresztező gerendarendszer kereszteződési pontjaiban csuklós kapcsolatot tételezünk fel, akkor a külső terhelés hatására a rúdelemekben nem keletkezik csavarónyomaték, mivel az egyik irányú rúdelem alakváltozása nem kényszeríti a másik irányú rudat elcsavarodásra. Ilyenkor a Lagrange-féle differenciálegyenlet a következőképpen egyszerűsödik:

$$ \frac{\partial^4w}{\partial x^4} + \frac{\partial^4w}{\partial y^4} = \frac{q(x)}{K} $$

A $\muc$ harántnyúlási tényező a gerendák igénybevételét nem befolyásolja, de a lemezek igénybevételeit jelentősen módosítja. Egy, a peremei mentén csuklósan megtámasztott, négyzet alakú lemez maximális hajlítónyomatékai a lemezmező középpontjában, egyenletesen megoszló teher hatására, a $\muc$ különböző értékei esetén:

  • $\muc = 0 \implies m{max} = \frac{q \cdot l^2}{27.2}$
  • $\muc = 0.15 \implies m{max} = \frac{q \cdot l^2}{23.6}$
  • $\muc = 0.3 \implies m{max} = \frac{q \cdot l^2}{20.9}$

A maximális nyomaték ekkor nagyjából $(1+\mu_c)$-vel arányosan változik. Más oldalarányú lemezeknél ez a változás mértéke eltérő lehet.

A lemezek és gerendák viselkedését leíró analóg összefüggések összehasonlítása a következő táblázatban látható:

Jellemző mennyiségÁllandó $t$ vastagságú lemezGerenda
TeherFelületen működő $q(x,y)$Vonal mentén működő $q(x)$
Alapegyenlet$\frac{\partial^4w}{\partial x^4} + 2 \cdot \frac{\partial^4w}{\partial x^2 \partial y^2} + \frac{\partial^4w}{\partial y^4} = \frac{q(x,y)}{K}$$\frac{\partial^4w}{\partial x^4} = \frac{q(x)}{K'}$
Hajlítási merevség$K = \frac{E \cdot t^3}{12 \cdot (1-\mu_c^2)}$$K' = \frac{E \cdot I}{12}$ (ahol $I = \frac{b \cdot h^3}{12}$)
Hajlítónyomaték$mx = -K(\frac{\partial^2w}{\partial x^2} + \muc \cdot \frac{\partial^2w}{\partial y^2})$
$my = -K(\frac{\partial^2w}{\partial y^2} + \muc \cdot \frac{\partial^2w}{\partial x^2})$		$Mx = -K' \cdot \frac{d^2w}{dx^2}$
$My \equiv 0$
Csavarónyomaték$m{xy} = m{yx} = -K \cdot (1-\mu_c) \cdot \frac{\partial^2w}{\partial x \partial y}$$M_{xy} = 0$
Nyíróerő$vx = -K \cdot \frac{\partial}{\partial x} (\frac{\partial^2w}{\partial x^2} + \frac{\partial^2w}{\partial y^2})$
$vy = -K \cdot \frac{\partial}{\partial y} (\frac{\partial^2w}{\partial x^2} + \frac{\partial^2w}{\partial y^2})$		$Vx = -K' \cdot \frac{d^3w}{dx^3}$
$Vy \equiv 0$
Egyensúlyi összefüggés$\frac{\partial mx}{\partial x} + \frac{\partial m{xy}}{\partial y} + vx = 0$
$\frac{\partial my}{\partial y} + \frac{\partial m{xy}}{\partial x} + vy = 0$		$\frac{dMx}{dx} + Vx = 0$
Teher összefüggés$\frac{\partial vx}{\partial x} + \frac{\partial vy}{\partial y} + q = 0$$\frac{dV_x}{dx} + q = 0$
Dimenzión$q$: $kN/m^2$, $mx, my, m{xy}$: $kNm/m$, $vx, v_y$: $kN/m$$q$: $kN/m$, $Mx, M{xy}$: $kNm$, $Vx, Vy$: $kN$

Összehasonlító ábra a lemez és gerenda igénybevételeiről

3. Speciális kérdések

3.1 Derékszögű négyszög alakú lemez reakciói

Egy, a peremei mentén szabadon fekvő lemez reakcióerő-eloszlása a támaszok vonalában nem azonos a támasz feletti tényleges $vx$ vagy $vy$ nyomóerővel. A csavarásból származó $\frac{\partial m_{xy}}{\partial y}$ fajlagos nyíróerő módosítja a támaszreakciót az y tengellyel párhuzamos alátámasztás vonalában. Ezt a redukált nyíróerőt ( Kirchoff-féle peremerőnek is nevezik) a következő képlettel számíthatjuk ki:

$$ v{x,red} = ry = vx - \frac{\partial m{xy}}{\partial y} $$

A lemez sarokpontjában a csatlakozó peremekre ható csavarónyomatékok előjele következtében felfelé mutató, koncentrált reakcióerő ébredhet, melynek értéke merőlegesen csatlakozó peremek esetén: $R0 = 2 m{xy}$.

Ha a lemez pereme nincs leterhelve vagy lekötve, akkor a lemezsarok felemelkedhet. Amennyiben a lemez a peremei mentén befogott, akkor az y tengellyel párhuzamos perem mentén érvényes $\frac{\partial w}{\partial x} = 0$ peremfeltétel miatt $\frac{\partial^2w}{\partial x \partial y}$ is zérus, így a befogott peremen az $m_{xy}$ csavarónyomaték nulla. Ebből következik, hogy befogott peremhez csatlakozó sarokpontban nem lép fel koncentrált reakcióerő, és a befogott perem mentén a reakcióerő és a nyíróerő eloszlása azonos.

Lemezsarok reakcióerőinek ábrázolása

3.2 Egyirányban teherviselő lemezek

Vizsgáljunk egy, az y irányban végtelennek tekintett lemezt, melynek terhelése független az y változótól, és az y tengellyel párhuzamos peremei mentén támaszkodik. Ebben az esetben a lemez hengeres alakváltozást szenved, a $w$ lehajlásfüggvény csak az x-től függ. Az ezt leíró Lagrange-féle differenciálegyenlet a következő egyszerű alakot ölti:

$$ \frac{\partial^4w}{\partial x^4} = \frac{q(x)}{K} $$

Ennek megoldása analóg egy hajlított gerenda rugalmas vonalának megoldásával. A lehajlásfüggvény alapján számítható nyomatékok:

$$ mx = -K \left( \frac{\partial^2w}{\partial x^2} + \muc \cdot \frac{\partial^2w}{\partial y^2} \right) \approx -K \frac{\partial^2w}{\partial x^2} $$$$ my = -K \left( \frac{\partial^2w}{\partial y^2} + \muc \cdot \frac{\partial^2w}{\partial x^2} \right) \approx \muc \cdot mx $$

Ezek az összefüggések azt mutatják, hogy az x tengely (a teherbírás iránya) mentén számított nyomatékok az x tengely irányú lemezsávokon keletkező gerendanyomatékokkal azonosak, míg az erre merőleges irányban keletkező nyomaték ennek $\mu_c$-szerese. Ez indokolja, hogy bármely lemezben a fő teherbírás irányára merőlegesen legalább a főirányban szükséges vasalás 20%-át célszerű alkalmazni.

Gyakorlatilag egyirányban teherviselőnek tekinthető az a derékszögű négyszög alakú lemez, amelynek hosszabbik oldala legalább kétszerese a rövidebbiknek, és terhelése egyenletesen oszlik meg. Az ilyen lemezeknél a kétirányú nyomatékok aránya már 5-nél nagyobb, így a mellékes irányban szükséges, a főirány vasalásának 20%-át kitevő vasalás elegendő.

3.3 Koncentrált terhek esete

Koncentrált erővel terhelt lemezek esetén a Fourier-sorba fejtett megoldás nagyon lassan konvergál, és csak több száz tag figyelembe vételével ad elegendően pontos eredményt. A koncentrált terhek hatására keletkező igénybevételek gyakorlati meghatározására Pucher professzor által kidolgozott hatásfelületek elterjedése után nyílt lehetőség. A hatásfelületek meghatározása a Maxwell-féle felcserélhetőségi tételén alapul, mely szerint egy egységnyi koncentrált erő hatására egy pontban keletkező lehajlás megegyezik azzal a lehajlással, amit az eredeti pontban az egységnyi erő által okozott lehajlás értéke ad meg.

Baumit SzárazBeton használata akna körüli vasbeton lemez készítéséhez

4. Derékszögű négyszög alakú lemezek igénybevételei, vasalása

4.1 Az igénybevételek meghatározása grafikonok segítségével

A gyakorlatban leggyakrabban a táblázatokból és grafikonokból nyert, előre kiszámított értékeket használják az igénybevételek meghatározására. Ezek a segédletek általában a lemez geometriai arányaihoz (hosszabbik és rövidebbik oldal aránya) és a peremfeltételekhez (pl. szabadon fekvő, befogott, vagy vegyes) igazodnak. Például, egy négyzet alakú, mindenütt szabadon fekvő lemez egyenletes terhelése esetén a maximális hajlítónyomatékok ($mx, my$) és a maximális nyíróerők ($vx, vy$) értékét táblázatokból vehetjük ki, amelyeket a $q \cdot l^2$ (ahol $q$ a terhelés, $l$ a lemez mérete) szorzatra normalizálnak.

4.2 A maximális igénybevételek közelítő számítása

4.2.1 Tartókereszt eljárás

Ez az eljárás a lemezt egy sor, egymást keresztező gerendából álló rendszernek tekinti. A teher megoszlása és az igénybevételek meghatározása iteratív módon történik.

4.2.2 Marcus módszere

Marcus módszere egy grafikus eljárás, amely a lemez teherbírását és igénybevételeit közelítő módon határozza meg, figyelembe véve a lemez geometriáját és a terhelést.

5. Lemezrendszerek közelítő vizsgálata

Összetett lemezrendszerek, például több mezős lemezek vagy a gerendákhoz kapcsolódó lemezek közelítő vizsgálatához gyakran az úgynevezett "helyettesítő gerendasávok" módszerét alkalmazzák. Ez a módszer a lemezt az egyik irányban (pl. x irányban) végigfutó, különböző szélességű gerendákra bontja. A gerendasávok szélességét a nyíróerő zérushelyei határozzák meg. Ez az eljárás azonban nem veszi figyelembe a lemez kétirányú teherviselését, sem az oszlopok feletti megnövekedett merevséget. A módszer alkalmazása esetén a lemezt mindkét irányban a teljes teherre kell méretezni.

Helyettesítő gerendasávok módszerének illusztrációja

6. Gombafödémek, síklemez födémek

6.1 Általánosságok

A gombafödémek és síklemez födémek olyan vasbeton lemezszerkezetek, amelyek általában oszlopokra vagy falakra támaszkodnak, és nincsenek teherhordó gerendák. A síklemezeknél a teher egyenesen az oszlopokra hárul, míg a gombafödémeknél az oszlopok felett megvastagított "kalap" található, amely csökkenti az átszúródási igénybevételt.

6.2 Hajlítási méretezés

A síklemezek és gombafödémek hajlítási méretezése hasonló elvek alapján történik, mint a hagyományos lemezeknél. A fő különbség az oszlopok környékén jelentkező, koncentrált terhelésből adódó nagymértékű nyíró- és hajlító igénybevételek kezelése. A méretezés során figyelembe kell venni a lemez önsúlyát, a hasznos terheket, valamint a beton és az acél anyagjellemzőit.

6.3 Átszúródási vizsgálat

Az átszúródási vizsgálat kritikus fontosságú a síklemezek és gombafödémek biztonsága szempontjából. Az oszlopok környékén a lemez jelentős, koncentrált nyíróerőknek van kitéve, amelyek az oszlop kerülete mentén húzóerőként jelentkeznek. Ha ez az igénybevétel meghaladja a beton nyíróellenállását, akkor az oszlop "átlyukasztja" a lemezt.

Az átszúródási vizsgálat során két fő feltételt kell ellenőrizni:

  1. Az oszlop pereme mentén számítható átszúródási teherbírásra vonatkoztatott kihasználtság legfeljebb 80%-os legyen.
  2. Az az átszúródási vonal, melynél már elegendő a nyírásra nem vasalt vasbeton lemez nyírási teherbírása, legfeljebb 6h távolságra legyen az oszlop kerületétől (ahol $h$ a lemez vastagsága).

A gombafödémeknél az oszlopfej megvastagítása növeli az átszúródási ellenállást, míg síklemezeknél szükség lehet külön átszúródási vasalás alkalmazására.

A vasbeton szerkezetek károsodásának egyik gyakori folyamata a betonba ágyazott vas korróziója, melyet a környezeti hatások, mint a nedvesség és a savas kémhatású anyagok (pl. ipari környezetben) gyorsíthatnak. A vasbeton lemezek ellenőrzése során a felhasznált anyagok minősége, a betonfedés vastagsága és a szerkezet vízzárósága kulcsfontosságú a korrózió megelőzésében. Speciális esetekben roncsolásmentes vizsgálati módszerek, mint például a betonvas kereső készülék, vagy a vákuumpenetrációs vizsgálat is alkalmazható a szerkezet állapotának felmérésére.

A modern építéstechnológiák lehetővé teszik az utófeszített vasbeton lemezek statikai számítását is, ahol a feszítőacélok (pászmák) alkalmazásával a szerkezet teherbírása és merevsége jelentősen növelhető. A feszítés során figyelembe kell venni a tapadásmentes feszítés speciális követelményeit, beleértve a korrózióvédelmet (grafitzsír, KPE burkolat) és a kábelek elhelyezését. A számítások során közelítő és részletes módszereket, valamint speciális szoftvereket (pl. MathCad, AxisVm) használnak.
