Vasbeton lemez szennyvízakna: típusok, tervezés, gyártás és beépítés

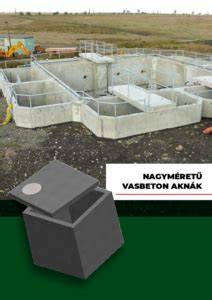

A nagyméretű vasbeton aknák elsődleges felhasználási területét a környezetvédelmi műtárgyak kivitelezése jelenti. Előnyösen alkalmazható olaj, iszap és zsírfogóként üzemanyagtöltő állomások, kamion telepek, raktárbázisok esetében, de emellett összeépített tűzivíztároló vagy nagy átmérőjű átemelőaknaként is.

Termékjellemzők és gyártási alapok

A Leier egyedi vasbeton aknákat (LVB) nagy mennyiségű folyadékok tartós vagy időszakos tárolására, különféle nagy méretű szerelvények, tolózárak, egyéb, nagy teljesítményű környezettechnikai berendezések, szeparátorok tartályainak, illetve medencék építéséhez ajánljuk. Geometriájuk, a korszerű gyártástechnológiából adódóan, tág határok között mozoghat az elvárt igényekhez igazodva.

Az aknák alapanyaga zárt láncú rendszerben, EU szabványnak megfelelő receptúra alapján készül, amely biztosítja a vízzáróságot, szulfát állóságot. Készül vízzáró és szulfátálló kivitelben is. Számítógép vezérelt, garantáltan azonos minőséget produkáló betonreceptúrák alapján készül. Az akna elemek is CEM I 52,5 N-SR 0/NA jelű nagyszilárdságú szulfátálló DDC cement felhasználásával készülnek. Betonminőség C-30/37-XA2, illetve C-35/45-XA3.

A beton akna nem vízhatlan, nem vízzáró! Nincs alsó felülete, csak függőleges oldala és vízszintes födém része. Az aknák oldalfalának vastagsága 180-400 mm, a fenek vastagsága 200-400 mm közötti lehet. Az akna elemek 2,50 m-es külső magasságú sablonnal készülnek, 20 cm-es fenék vastagsággal készülnek. Az akna magasságok változtathatóak.

Egyedi méretek, áttörések és kiegészítők

Vevői igényeket követve gyártjuk a nagyméretű aknát, amely nincs adott méret-és típusválasztékhoz kötve, tetszőleges, rugalmas méretű, igény szerinti kialakítású és alakú (akár öt- hatszögletű aknák). Az oldal és válaszfalakon kérésre, rajz alapján, áttöréseket, lyukakat tudunk kirekeszteni, vagy NA500 mm-es átmérőig fúrni. A fúrt lyukakon történő cső átvezetéshez vízzáró gumitömítést is tudunk biztosítani.

Az akna belterét igény szerint válaszfallal (válaszfalakkal) több térre lehet osztani. A furatokat, nyílásokat vagy befalazó idomokat a megrendelő igényei szerint gyártjuk és a fal-fenéklemez-és födémvastagság az optimális súly és ár tükrében variálható. A tartály szögletes és fedett (fedlappal szállítjuk). A tartályra és fedlapra igény szerint nyílásokat fúrunk.

Opcionálisan rendelhető az elemes beton aknához, kiegészítőként, colos 32-es vagy háromnegyedes 25-ös házi vízelzáró ISO főcsap, kezelőszárral- un. A furatokat, nyílásokat vagy befalazó idomokat a megrendelő igényei szerint gyártjuk.

Gyártás és logisztika

Számítógép vezérelt, garantáltan azonos minőséget produkáló betonreceptúrák alapján készül, kiszállításkor azonnal látható a betonfelület és a gyártmány minőség. Időjárástól függetlenül bármikor gyártható, kiszállítható és beépíthető, csupán egy napig nyitott a munkagödör, szerelőbetont nem igényel.

Kiszállítást Budapest és 5 km-es vonzás körzetében vállaljuk, külön díjért, abban az esetben ha a lerakodás körülményei előre tisztázottak, azaz a lerakodást a megrendelő megszervezi. A lerakodáshoz 2 , 3 ember szükséges. Szállító járművünk nem önrakodó.

Az aknák mozgatása a fenékbe épített emelőfejekkel (un. ankerfejek) lehetséges. A vízórafedél súly 20 kilogram alatti, ezt könnyűszerrel, nagyobb erőfeszítés nélkül felnyitható. Aknahágcsó vagy létra nem tartozéka. Aknahágcsó, igény szerinti darabszámban külön vásárolható.

Terhelési osztályok és fedlapok

Terhelési osztály szerinti aknafedlap vastagsággal, tetszőleges méretű és számú lebúvónyílással készülhetnek. A furatokat, nyílásokat vagy befalazóidomokat a megrendelő igényei szerint gyártjuk. Az aknák alapanyaga zárt láncú rendszerben, EU szabványnak megfelelő receptúra alapján készül, amely biztosítja a vízzáróságot, szulfát állóságot.

Tervezési szempontok és előnyök az előregyártott technológiában

A korszerű beruházások kivitelezésének meghatározója az idő és a minőség. Ezek a szempontok olyan építési technológiák alkalmazását követelik meg, melyek az előregyártott szerkezeteket részesítik előnyben. A föld alá telepített közművek (víz, szennyvíz, csapadékvíz) rendszerei néha 15-35 m³-es kapacitású tárolók, egyéb, gépészetet befogadó vagy egyedi méretű aknák beépítését teszik szükségessé, vagy telekommunikációs hálózatok esetében bonyolult, több csatornás csomópontok kiépítését kívánják meg, amelyhez szintén egyedi kialakítású csomóponti aknák szükségesek.

Az egyedi igények kielégítéséhez kiváló minőséget, korszerű gyári gyártási technológiát, pontos kivitelezést tudunk biztosítani. Az ilyen helyeken általában egyedi kivitelű monolit tartályok, vagy csomóponti aknák készítésére van szükség, amik helyszíni technológiával relatíve hosszú idő alatt, a biztonság megőrzése érdekében általában a szükségesnél több anyag felhasználásával készülnek el.

Vasalás, zsaluzás és minőségi előírások

A vasbeton egy olyan kompozit építőanyag, amely a beton és az acél előnyös tulajdonságait ötvözi. A beton kiváló építőanyag, nagyon sok előnyös tulajdonsággal rendelkezik, egyik a kiváló nyomószilárdság. Egyik ilyen kedvezőtlen jellemzője a megszilárdult betonnak a kis húzószilárdság. Tartószerkezet esetében a tervezett húzószilárdság biztosítása fontos feladat. Ezért találták ki, kísérletezték ki az acélbetétekkel kombinált beton szerkezetet.

A betonvas egy speciális, bordázott felületű acélrúd. Betonacélt jellemzően hat és tizenkét méter hosszúságban forgalmaznak, házépítésnél a hatméteres alkalmazása célszerű (egyszerűbb szállítani). Leggyakoribb átmérők: 4-es, 6-os, 8-as, 10-es, 12-es, 16-os, 20-as, 25-ös, 32-es. A legfontosabb szabály az, hogy a vasalás elkészítése során rögtönözni tilos! A vasalást, vasszerelés módját az építmény tervében egy külön terv rész adja meg, ez a vasalási terv. Ezt a statikus készíti.

Alapvető az is, hogy tapasztalat, vagy szakértelem híján ne fogjunk neki a betonvasalásnak, betonacél szerelésnek. Vasbeton, vasaltbeton készítése előtt a zsaluzással együtt a vasalást is el kell helyezni, rögzíteni és csak azután kezdhetjük meg a beton anyag betöltését. A zsaluzás és a vasalás összefügg, hiszen minden betonacélt tökéletesen be kell borítania a betonnak, ez védi meg a korróziótól.

A vasalás mellett a betonrétegnek el kell érnie egy minimális vastagságot. A fedőréteg előírt vastagsága attól függően változik, hogy milyen a környezet hatása. A fedőréteg legkisebb vastagsága 20 mm az épületen belül, ahol nem kell számolni agresszív környezeti hatásokkal. Nedves, agresszív környezetben ez az érték nagyobb (25-50 mm), az alapoknál 70 mm.

Betonozás, toldások és utókezelés

A beton toldása. Ezt csak átfedéssel szabad elvégezni. Az átfedés hossza is lényeges, semmiképp ne legyen kevesebb, mint az átmérő harminckétszerese, de ajánlott legalább az átmérő negyvenszeresével túlnyújtani a csatlakoztatott betonacélt. A csatlakozó elemeket kötegelő dróttal kell rögzíteni. A betonacél szerkezet folytonos legyen (az elkerülhetetlen toldásokkal, rögzítésekkel).

A zsaluzatba helyezett vasalatot beton bedolgozás előtt rögzíteni kell. Alul fel kell támasszuk a vasalást, oldalt pedig biztosítani kell a megfelelő távolságot, hogy meglegyen a tervezett betontakarás, valamint a beton beöntés, vibrálás nem mozdítsa el. Nagyobb építkezésnél az elkészült vasalást a beton bedolgozás előtt a műszaki ellenőrnek át kell vennie, jóvá kell hagynia.

A beton locsolás, öntözés fontossága nem elhanyagolható a megfelelő szilárdulás és tartósság érdekében. A friss beton felületét védeni kell a gyors kiszáradástól, különösen meleg, száraz időjárás esetén. A locsolás segít fenntartani a megfelelő nedvességet, ami elengedhetetlen a cement hidratációjához, így a beton eléri a tervezett szilárdságot.

Szoftveres támogatás és szabványok a tervezésben

Ez a cikk áttekintést nyújt az AXISVM Vasbeton tervezés (RC) moduljaiban alkalmazott, az EuroCode szabványból származó szerkesztési szabályokról. A program nem tartalmaz minden hatályos szerkesztési szabályt! A lemez azon részein, amelyeken megjelenik számított vasalás eredmény (azaz ahol szükséges vasalást elhelyezni), a vasalási paraméterekben között az ún. Az acélbetétek maximális távolságát a program a vasalási paraméterként beállított betonacél átmérő függvényében veszi figyelembe.

A minimális vastávolságot a program oly módon veszi figyelembe, hogy a vasalás megadó ablakban narancssárgával jelöli a minimális vastávolságon belül elhelyezni kívánt vasat mindaddig, ameddig ezen távon belül lenne esedékes az elhelyezés. A vízszintes vasalásra vonatkozóan az acélbetétek közti maximális távolságot és a minimális keresztmetszeti területet is ellenőrzi a program. A szabvány korlátozza oszlopok esetén a nagyobbik és a kisebbik oldalméret arányának maximumát.

Speciális megoldások és beépítési tanácsok

Az akna süllyesztése esetén a DN 80,100-as elemcsaláddal lehet áthidalni a szintkülönbséget. 2,50 m magasság felett keretelem gyártása, vagy az akna süllyesztése javasolt. Az akna elemek falaiba és fedlapjaiba tetszőleges méretben és helyen áttörések vagy befalazó idomok helyezhetőek el.

Az ilyen egyedi, nagyméretű elemek gyártásakor fontos, hogy a megrendelővel egyeztetett nyílásokat, befalazó idomokat és emelőfejeket a gyártás során beépítsük, ezzel biztosítva a későbbi gyors és biztonságos mozgatást, szerelést és csővezeték átvezetések vízzáró kialakítását.

Az előregyártott vasbeton aknák alkalmazásával a kivitelezési idő lerövidül, a gyári minőség és az előre definiált műszaki követelmények biztosítják a sorozatgyártás egyenletes minőségét. A tervezésnél és a kivitelezésnél mindig tartani kell a vasalási tervet és a szabványok előírásait, valamint gondoskodni a megfelelő utókezelésről és vízzáró megoldásokról ott, ahol szükséges.

tags: #vasbeton #lemez #szennyvizakna
