Monolit Vasbeton Szerkezetek Tervezése és Vasalása: Útmutató Mérnököknek
A mérnöki mindennapok kihívásaival és küzdelmeivel már jó néhány írásunkban foglalkoztunk. De a munkánk nem csak a keserves, izzadtságszagú küzdelemről, a beruházó-generál tervező-kivitelező szentháromságban való őrlődésről és a határidők szorításáról szól. Van úgy, hogy a fülest felvéve egy jó meleg tea mellett kizárjuk a külvilágot, és önfeledten csak „fát vágunk”. Van, aki az otthoni teendők között is szeretettel sorolja a többi házimunka elé ezt a tevékenységet nyugodt kiszámíthatósága, a bevált praktikák hatékony alkalmazása miatt. Szeretünk konstruálni, egyeztetni és új dolgokat kitalálni. A feladatok sokszínűsége, a tervezés során megismert különféle szempontok miatt nincs két egyforma munka, legyen szó kőről, betonról vagy fáról és acélról. Ebben az írásban most kifejezetten a monolit vasbeton szerkezetekről lesz szó, és a vasalásnál sem a hegesztett háló leszabásokra gondolunk.
A Monolit Vasbeton Szerkezetek Lényege
A vasbeton egy olyan kompozit építőanyag, amely a beton és az acél előnyös tulajdonságait ötvözi. A beton kiváló építőanyag, nagyon sok előnyös tulajdonsággal rendelkezik, egyik a kiváló nyomószilárdság. Ezt burkolat, pályaszerkezet építésnél jól ki tudjuk használni. Vannak hátrányos tulajdonságai is, amiket ellensúlyozni kell, hogy a kívánt funkciót jól betöltse. Egyik ilyen kedvezőtlen jellemzője a megszilárdult betonnak a kis húzószilárdság. Tartószerkezet esetében a tervezett húzószilárdság biztosítása fontos feladat. Ezért találták ki, kísérletezték ki az acélbetétekkel kombinált beton szerkezetet. A vasbeton szerkezetek előzetes méretfelvételét, modellezését és számítását, valamint vasalását nagyon sokféleképpen lehet művelni. Most olyan tartószerkezetekről beszélünk, mint egy soklakásos társasház, fal-pillér-síklemez szerkezettel, ahol nem kell magával a vasbetonszerkezettel és vasalással cukrászkodni, hanem viszonylag nagy felületeket kell egyben kezelni. Hozzáteszem, hogy a cukrászkodással sincs semmi baj, ezekkel is szeretünk foglalkozni, és meggyőződésünk, hogy egy feladat nem attól lesz szép, hogy nagy, hanem a rá fordított szellemi erőfeszítéstől. Itt van például egy hengeres osztóakna.

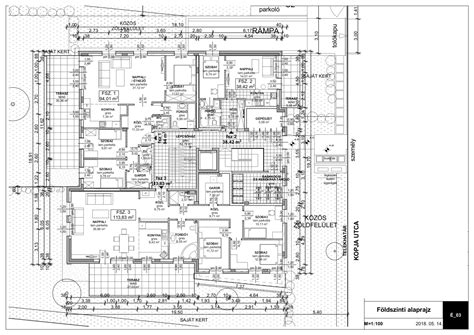

Tervezési Lépések és Geometriai Felvétel
Mielőtt nagyon belekezdünk a vasalásba, már a geometria felvételénél szükséges tudni, hogy az adott geometria bevasalható-e? A vasbetonnál szerencsére az egyes szerkezeti típusokra vannak olyan jól bevált ökölszabályok és méretek, ami alapján jó közelítéssel fel tudjuk venni a véglegesnek szánt méreteket. Ebben a tervfázisban a felvett keresztmetszeteket, födémvastagságot és pillérméreteket már tartani kell, hiszen egy tucatnyi szakág igazodik ahhoz a geometriához, amit az ember ilyenkor lefektet és „kőbe vés”. De nem csak a keresztmetszetekről van szó ebben a fázisban, hanem az alapozás módjáról, a szerkezet merevítőrendszeréről és merevségéről is ekkor kell dönteni. Ha ezek megvannak, egy mosolygós kövér pipa után nincs más tennivaló, mint az elkészült modellt IFC formátumban elküldeni minden érintett szakágnak jóváhagyásra.
Ebben a fázisban az ember legjobb barátja a csend és a nyugalom, mert nagyon sok eredményt és adatot kell egyszerre összenézni. Aki próbálta ezt már otthonról, gyerekek mellett művelni, átérzi, hogy mire is gondolok pontosan. Az AxisVM modellben számtalan módon kérdezhetjük le a minket érdeklő eredményeket. Ilyenkor a végeselemes szoftver mellett az ember legjobb barátja a vasmennyiség táblázat, amiből az átmérő és osztás alapján a fajlagos vasmennyiséget könnyűszerrel meg tudja határozni.
A Vasalás Műszaki Részletei és Szabályai

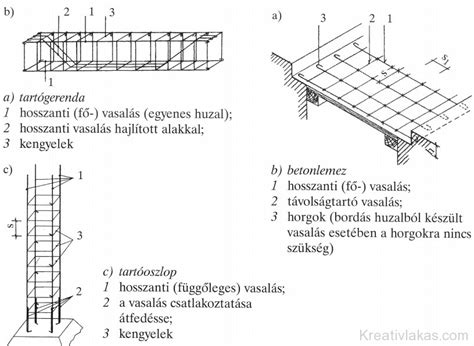

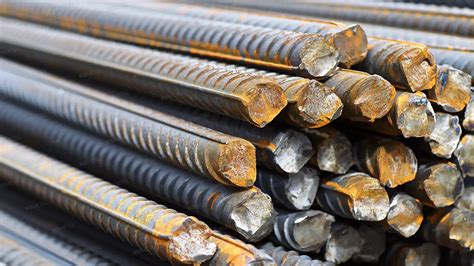

A betonvas egy speciális, bordázott felületű acélrúd. Betonacélt jellemzően hat és tizenkét méter hosszúságban forgalmaznak, házépítésnél a hatméteres alkalmazása célszerű (egyszerűbb szállítani). Leggyakoribb átmérők: 4-es, 6-os, 8-as, 10-es, 12-es, 16-os, 20-as, 25-ös, 32-es. A legfontosabb szabály az, hogy a vasalás elkészítése során rögtönözni tilos! A vasalást, vasszerelés módját az építmény tervében egy külön terv rész adja meg, ez a vasalási terv. Ezt a statikus készíti. Alapvető az is, hogy tapasztalat, vagy szakértelem híján ne fogjunk neki a betonvasalásnak, betonacél szerelésnek. Vasbeton, vasaltbeton készítése előtt a zsaluzással együtt a vasalást is el kell helyezni, rögzíteni és csak azután kezdhetjük meg a beton anyag betöltését. A zsaluzás és a vasalás összefügg, hiszen minden betonacélt tökéletesen be kell borítania a betonnak, ez védi meg a korróziótól. A vasalás mellett a betonrétegnek el kell érnie egy minimális vastagságot. A fedőréteg előírt vastagsága attól függően változik, hogy milyen a környezet hatása. Az előírt vastagságot be kell tartani a hosszanti, a konstrukciós és a keresztvasalás esetében is. A betonacélokat a toldásnál és az illesztéseknél kötöződróttal kell rögzíteni átfedéssel. Hegeszteni tilos! A helyszíni hegesztés gyengíti a betonacélokat. Használhatunk (vásárolhatunk) előre összeszerelt betonacélhálót is, ha statikailag megfelelő szerkezetű.
A sávalapot manapság nem készítik vas nélkül, mégis hiba csúszhat bele. Vasszerelés korrekciókkal..

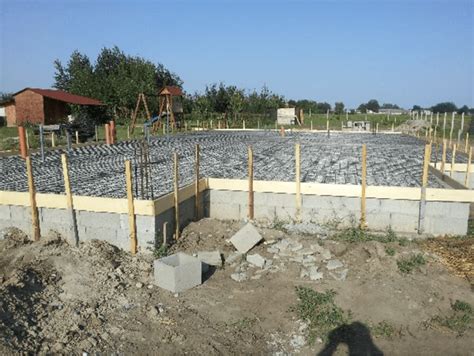

Legegyszerűbb egy drótkefével végig tisztítani a betonacélokat. Találhatunk rajta sarat, sódert, homokot, leváló rozsdásodást. Kerüljük a vegyszeres tisztítást, mert evvel ronthatjuk a beton és a betonacél tapadási képességét. Fentiekben is említettük, hogy a zsaluzás és a betonacél szerelés összefügg, egymásra épülő, egymást segítő munkafázisok. A megfelelő zsaluzat tudja biztosítani a betonacél szerkezet terv szerinti betontakarását. A vasalási terv megadja a takarási vastagságot, de általános szabályok szerint a helyszínen készülő vasbeton szerkezetekben a fedőréteg legkisebb vastagsága 20 mm az épületen belül, ahol nem kell számolni agresszív környezeti hatásokkal. Nedves, agresszív környezetben ez az érték nagyobb (25-50 mm), az alapoknál 70 mm. Helyszíni betonozás előtt tehát első lépésként elkészítjük a megfelelő zsaluzatot.
Az Alaplemeztől a Födémekig: Vasalási Stratégiák
Az alaplemez vasalását - kiváltképp, ha anyagában vízzáró szerkezetként méretezzük - ellenőrizzük a hasznos terhekre, építési állapotban magas talajvíz esetére, felúszásra, ahol mondjuk még csak a térszín alatti szerkezetek készülnek el. A pillér és fal tüskézéseket, azok kiosztását igazítjuk a fal fővasaihoz, aztán pedig a födémek alsó és felső vasalásához. Sok-sok szempont, egymásnak ellentmondó szempontokkal, mégis ez az egyik legizgalmasabb és legérdekesebb része a vasalás kialakításának. Ha a rendszer már összeállt, esetleg több körben sikerült összefésülni ezeket a szempontokat, akkor jöhet a következő lépés. Ha az előző fázisban a vasalás rendszerét alaposan végiggondoltuk, akkor az AxisVM modellünkben ezeket a vasalásokat mind be tudjuk állítani, és el tudjuk menteni. A vasaláshoz szükséges mennyiségeket többféleképpen is le tudjuk kérdezni, és ezeknek az alapos beállítására azért nem szoktuk sajnálni az időt, mert az erre fordított energia a későbbiekben sokszorosan megtérül. De mielőtt az alsó és felső vasmennyiségekre rátérünk, vessünk egy pillantást a trajektóriákra is. Bár a háború utáni időszakban a spórolás jegyében próbálkoztak ilyennek, nem nagyon jött divatba. De vissza a vasmennyiségekhez. Tulajdonképpen egy tortaformába kell a hozzávalókat, piskótákat és gyümölcsöket megfelelő sorrendben elhelyezni. Innen már csak egy lépésre vagyunk attól, hogy ezeket az ábrákat kimentsük, és a vasalásnál ki-be kapcsolható fóliaként használjuk. Ha idáig eljutottunk, akkor már látjuk a célszalagot, csak tervre kell rendezni a vasalásokat, és készen is vagyunk.
Nagyon fontos, hogy a végtermék, a vasalási terv rendezett és szép legyen. A terveknél az alsó vasalási tervre mehetnek az alsó X és Y irányok, a szegők, távtartók, alsó erősítők, és a gerenda és borda részletek. Mindig gondolnunk kell arra is, hogy a szerelés sorrendje szempontjából szortíroztuk-e a terveket. Ha nagy szerkezeteket vasalunk, egy idő után nem fogjuk átlátni, hogy mindent rátettünk-e a tervlapokra, amik egyébként a fejünkben vannak. A puding próbája az evés, a tervlapoké pedig az építkezés. Ha a kivitelezés fázisában gond nélkül megépítik a szerkezeteket, és nem kell kutyafuttában módosítgatni azokat, akkor valószínűleg jó munkát végeztünk. Ha pedig valami mégsem stimmel, fogjuk fel tanulási és fejlődési lehetőségnek!
Szoftveres Támogatás és Szabványok
Ez a cikk áttekintést nyújt az AXISVM Vasbeton tervezés (RC) moduljaiban alkalmazott, az EuroCode szabványból származó szerkesztési szabályokról. A program nem tartalmaz minden hatályos szerkesztési szabályt! A lemez azon részein, amelyeken megjelenik számított vasalás eredmény (azaz ahol szükséges vasalást elhelyezni), a vasalási paraméterekben között az ún. Az acélbetétek maximális távolságát a program a vasalási paraméterként beállított betonacél átmérő függvényében veszi figyelembe. A minimális vastávolságot a program oly módon veszi figyelembe, hogy a vasalás megadó ablakban narancssárgával jelöli a minimális vastávolságon belül elhelyezni kívánt vasat mindaddig, ameddig ezen távon belül lenne esedékes az elhelyezés. A vízszintes vasalásra vonatkozóan az acélbetétek közti maximális távolságot és a minimális keresztmetszeti területet is ellenőrzi a program. A minimális vastávolságot a program oly módon veszi figyelembe, hogy a vasalás megadó ablakban narancssárgával jelöli a minimális vastávolságon belül elhelyezni kívánt vasat mindaddig, ameddig ezen távon belül lenne esedékes az elhelyezés. A szabvány korlátozza oszlopok esetén a nagyobbik és a kisebbik oldalméret arányának maximumát.
Betonozás Előkészületek: Zsaluzás és Betonacél Toldások
A beton toldása. Ezt csak átfedéssel szabad elvégezni. Az átfedés hossza is lényeges, semmiképp ne legyen kevesebb, mint az átmérő harminckétszerese, de ajánlott legalább az átmérő negyvenszeresével túlnyújtani a csatlakoztatott betonacélt. A csatlakozó elemeket kötegelő dróttal kell rögzíteni. A betonacél szerkezet folytonos legyen (az elkerülhetetlen toldásokkal, rögzítésekkel). A kötözést végezhetjük hagyományos módon, 15-20 cm-es darabokra vágott kötöződrótokkal, melyeket fogóval hajtunk rá az acélra. Nagyobb felületekhez, födémhez, aljzathoz beszerezhetünk előregyártott hegesztett acélhálót is, amennyiben egyezik a tervezett megoldással. Gyorsabban lehet így dolgozni, kimarad a kötözés. Fentebb kerülendőnek jeleztük a hegesztést, azonban az a helyszíni hegesztésre vonatkozik. A zsaluzatba helyezett vasalatot beton bedolgozás előtt rögzíteni kell. Alul fel kell támasszuk a vasalást, oldalt pedig biztosítani kell a megfelelő távolságot, hogy meglegyen a tervezett betontakarás, valamint a beton beöntés, vibrálás nem mozdítsa el. Nagyobb építkezésnél az elkészült vasalást a beton bedolgozás előtt a műszaki ellenőrnek át kell vennie, jóvá kell hagynia. Inkább többször nézzük át a késznek ítélt acélhálót, bizonytalanság esetén kérjünk segítséget, szánjunk elég időt a minőségi munkára. Beton bedolgozás után nem lesz módunk javítani az esetleg elmozdult háló helyzetén, ha nem tudtuk biztosítani az előírt betontakarást, a betonacél korrodálhat idővel, letöredezhet a szerkezet széle.
Beton Locsolás és Öntözés: Mikor és Meddig?
A beton locsolás, öntözés fontossága nem elhanyagolható a megfelelő szilárdulás és tartósság érdekében. A friss beton felületét védeni kell a gyors kiszáradástól, különösen meleg, száraz időjárás esetén. A locsolás segít fenntartani a megfelelő nedvességet, ami elengedhetetlen a cement hidratációjához, így a beton eléri a tervezett szilárdságot. A locsolás gyakorisága és időtartama függ a környezeti hőmérséklettől, a páratartalomtól és a beton típusától. Általában a betonozást követő első napokban intenzívebb locsolásra van szükség, majd fokozatosan csökkenthető a gyakoriság. A cél, hogy a beton felülete folyamatosan nedves maradjon, de ne álljon rajta a víz. A túlzott locsolás is káros lehet, mivel elvékonyíthatja a cementiszapot a felületen, csökkentve annak kopásállóságát. A megfelelő technika elsajátítása kulcsfontosságú a tartós és minőségi beton szerkezetek építéséhez.
