A vasbeton födém tetőszigetelési rétegrendje: átfogó útmutató
A tető védelmet nyújt az időjárás viszontagságaival szemben, legyen szó hőmérséklet, nedvesség, mechanikai vagy környezeti hatásokról. A megfelelő védelem kialakításához többrétegű vízszigetelés szükséges, különösen vasbeton födémek esetén, ahol a szerkezet felülről zárja le az épületet. A tetőszigetelés rétegrendje alapvetően meghatározza a pára elvezetésének hatékonyságát és a hőszigetelés minőségét.
A tetőszigetelés alapjai: rétegek és funkciók
A modern lapostetők kialakítása összetett, többrétegű rendszert foglal magában, ahol minden egyes elemnek meghatározott funkciója van a tartós és hatékony működés biztosításában. A rétegsorrend alapvető megválasztása, azaz az egyenes, ill. fordított rétegrend, jelentősen befolyásolja a szerkezet viselkedését és a kivitelezés módját.
Födémszerkezet
A lapostető födémszerkezete, különösen vasbetonból készülve, felülről zárja le az épületet. Ez a teherhordó alap, amelyre a további rétegek épülnek. A födém típusa (trapézlemez, vasbeton stb.) és szerkezeti kialakítása (egyhéjú melegtető, kéthéjú hidegtető) alapvetően meghatározza a ráépülő rétegrendet és a kivitelezési lehetőségeket. A kéthéjú hidegtetők esetében a fűtött helyiséget határoló szerkezet és a felső héj között egy hideg, átszellőztetett légtér helyezkedik el, ami a hőszigetelés szempontjából további megfontolásokat igényel.
Alapozó bevonat
A ragasztott tetőszigetelő rendszereknél az alapozó bevonat kritikus szerepet játszik. Ez egy hidegen folyékony bitumenes megoldás, vagy egy bitumenes emulzió, amit a födémszerkezetre visznek fel. Megköti a port és ezáltal jobb tapadást biztosít a födémszerkezet és a ráfektetett szigetelőrétegek között. A kedvező összetételű, mint a Burkolit V kellősítő, szinte minden aljzathoz használható, előkészítve azt a következő rétegek fogadására.
Elválasztó réteg
Nem minden födémszerkezet esetében lehetséges és megengedett a tetőszigetelő rendszer közvetlen ragasztása. Különösen a fa födémszerkezeteknél kell a biztonsági szempontokat szem előtt tartani, és kiegészítő elválasztó réteget beépíteni. Az elválasztó réteg megvédi a födémet a fektetés során használt nyílt lángtól, és kiegyenlíti a mechanikai feszültségátviteleket. Erre a célra a legideálisabb a BauderFLEX TA 600 elválasztó- és kiegyenlítő lemez, amely új építéshez és felújításhoz is használható. A lemez nyújthatósága és mechanikai szilárdsága magas, a szegszár szakadása megoldott, biztosítva a szerkezet integritását.

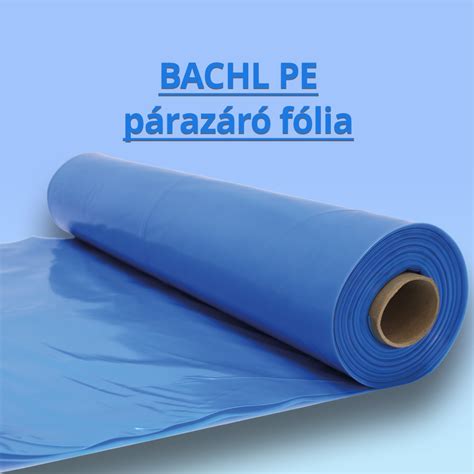

Párazáró réteg
A párazáró feladata, hogy megakadályozza a páradiffúziót, és ezáltal az egyes épületszerkezetek átnedvesedését. A BauderTHERM DS 1 DUO és BauderTHERM DS 2 gyorshegeszthető lemezek biztonságosak és időtakarékosak. Aktiválható öntapadó bitumenes THREM csíkjai jelentősen csökkentik a fektetési időt és a hőszigetelés is gyorsabban fektethető. Fektetésükhöz további ragasztóanyag nem szükséges. A hidegen öntapadó BauderTEC KSD DUO illetve BauderTEC DBR tűzterjedésgátló párazárók rövid fektetési időt garantálnak lángolvasztás nélkül, ami különösen fontos tűzvédelmi szempontból. A párazáró réteg elhelyezése a hőszigetelés belső (meleg) oldalán történik, hogy megakadályozza a lakótérből származó pára bejutását a szigetelőanyagba.
Hőszigetelő réteg
A hőszigetelő réteg a szoba hőmérsékletét állandó hőfokon tartja, télen minimalizálja a hőveszteséget. A polyiso keményhab (PIR) a leghatékonyabb, használatban lévő hőszigetelő anyag, ami már vékonyabb kivitelben is magas hőszigetelési értéket biztosít. A Bauder PIR hőszigetelő termékei, mint a BauderPIR FA (λ=024), BauderPIR M (λ=028 ill. 030) vagy BauderPIR T lejtésképzéssel (WLS 030), kiváló hőszigetelési teljesítményt nyújtanak. Lapostetők hőszigetelésére két alapvető formát ismerünk: az egyenes és a fordított rétegrendet. Az egyenes rétegrendű, egyhéjú lapostetők kialakításakor műszaki és gazdaságossági szempontok alapján optimális megoldást jelent az Austrotherm EPS termékek alkalmazása. A hőszigetelő réteg vastagsága a hőátbocsátási követelményeknek megfelelően kerül meghatározásra, mely általában 18-20 cm, de gyakran 20-30 cm vastagságot is elérhet a hosszú távú fűtési költségek csökkentése érdekében. Az Austrotherm EPS termékek közül nem járható tetőkön az Austrotherm AT-N100, járható tetőkön vagy gépészeti berendezések alatt az AT-N150, gépjármű forgalomnak kitett tetőkön pedig az AT-N200 jelű termék javasolt.
A szarufák közötti szigetelés helytakarékos megoldás, ahol a szarufák magasságát lécezéssel lehet növelni a kívánt vastagság eléréséhez. Azonban ez a megoldás nem küszöböli ki teljesen a szarufák okozta hőhidakat. Az új építésű házaknál a szarufák feletti tetőtér szigetelés is választható, ami teljes mértékben kiküszöböli a hőhidakat, de ehhez szilárd, teherbíró szigetelőanyag szükséges.
Vízszigetelés első rétege
Az időtálló biztonságról a robosztus elasztomerbitumenes BauderFLEX hegeszthető lemez, illetve a gyorsan fektethető BauderTHERM UL 50 lemez gondoskodik. Kiváló hidegtűrésüknek és magas hőállóságuknak köszönhetően szélsőséges körülmények között is megbízhatóan helytállnak akár több évtizeden keresztül is. Ha az első vízszigetelő réteg hőérzékeny aljzatra (pl.: EPS hőszigetelő lapokra) kerül, a forró ragasztás nem lehetséges, ilyenkor alternatív rögzítési módszereket kell alkalmazni. A bitumenes lemez használatakor az első réteget ragasztás nélkül szabadon kell elhelyezni és csak a toldásokban, lángterelő használatával szabad lángolvasztással felületfolytonosítani az Austrotherm elemek védelmében.
A műanyag tetőszigetelő lemezek, mint a lágyított PVC lemezek, elsősorban a könnyűszerkezetes tetők esetében jelentenek megfelelő megoldást. Ezeknél a polisztirolhabra minden esetben védő-elválasztó filcréteget kell fektetni.
Vízszigetelés zárórétege
A vízszigetelés zárórétegének, amely egyben a legfelső réteg is, a széllel és más időjárási viszontagságokkal naponta szembe kell néznie. A BauderKARAT a Bauder első osztályú terméke, amely különleges öregedésálló képességével mérföldkőnek számít, és a DIN követelményeket messze meghaladja. Ide tartozik még a magas minőségű és rövid fektetési idejű Baukubit K5K lemez is. Amennyiben a tűzvédelmi követelmények a láng használatát nem engedélyezik, a hidegen öntapadó BauderTEC KSO SN nyújt segítséget. Zöldtetők esetében a gyökérálló bitumenes BauderPLANT E hegeszthető lemezt ajánljuk. A modern bitumenes lemezek 80%-ban modifikált hegeszthető vastaglemezek, melyek SBS (sztirol-butadién-sztirol kopolimer) műanyagokkal is készülnek, javítva rugalmasságukat és tartósságukat.
A lapostetőkön bitumenes (előgyártott) vízszigetelő lemezek vagy PVC fólia a legáltalánosabb külső fedés. A bitumenes lemezek felhelyezéséhez bitumenes alapozót használnak, majd hőléghegesztéssel csatlakoztatják a rétegeket. A legtöbb modern szigetelési rendszer két réteg bitumenes lemezt épít be a nagyobb biztonság érdekében.
pince szigetelés, lapostető szigetelés.
Tervezés és kivitelezés: gyakorlati szempontok
A tetőszigetelés rétegrendjének tervezésekor számos tényezőt kell figyelembe venni, beleértve a statikai követelményeket, a használati célt és a hő- és páratechnikai számításokat.
Tervezés

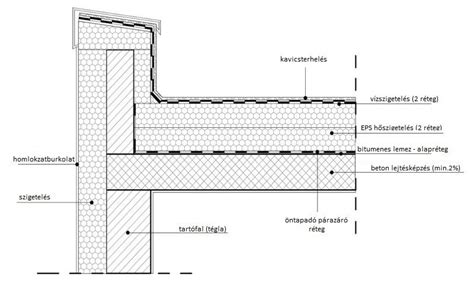

Egyenes rétegrendnél kétféleképpen helyezhető el a hőszigetelés: vagy egy lejt-betonra fektetett párazáró rétegen állandó vastagságban, vagy pedig a födémre fektetett párazáró rétegen, egyúttal lejtéstadó rétegként kialakítva. A hőszigetelő táblákat általában két rétegben kell fektetni, de lejtésbe vágott elemeknél, a gerinc közelében ez akár 3-4 réteg is lehet. A pontos rétegrend és a hőszigetelés vastagságának meghatározására a hő- és páratechnikai számításokat el kell végezni.
Kivitelezés
Nagyobb felületek esetén célszerű nagytáblás hőszigetelés (1m x 2m) alkalmazni. A hőszigetelés szárazon fektethető, ha rögzítését a felette lévő rétegek biztosítják. Ezek a hőszigetelés feletti betonréteg, a tetőszigetelés leterhelő rétege (pl. kavics, beton járólapok), illetve hasznosított lapostetők szigetelés feletti rétegei (pl. tetőteraszoknál, tetőparkolóknál, zöldtetőknél) lehetnek. A hőszigetelő táblák oldószermentes bitumenes hidegragasztókkal és poliuretán alapú ragasztókkal is rögzíthetők, a ragasztóanyagokra vonatkozó, a gyártók által előírt technológiai és alkalmazástechnikai utasítások figyelembevételével. Az anyagot forró bitumennel ragasztani nem szabad. A mechanikai rögzítés típusát a teherhordó födémszerkezetnek megfelelően kell kiválasztani.
A bitumenes lemez használatakor az első réteget ragasztás nélkül szabadon kell elhelyezni és az AUSTROTHERM elemek védelmében csak a toldásokban, lángterelő használatával szabad lángolvasztással felületfolytonosítani! A második réteg bitumenes lemez már teljes felületén lehegeszthető.
A kivitelezés során kiemelten fontos a rétegek hézagmentes beépítése. A párazáró fóliák és vízszigetelő lemezek átfedéseinek hegesztése, a hézagok pontos kitöltése elengedhetetlen a nedvesség bejutásának megakadályozásához. A fafödémek esetében a nedvességre való érzékenység miatt különös figyelmet kell fordítani a páratechnikailag helyes rétegrend kialakítására, hogy a lakótérből érkező pára ne juthasson be a faanyagba, ami átnedvesedéshez, gombásodáshoz és rothadáshoz vezethet.
Különleges kialakítások és igénybevételek
A lapostetők kialakítása során figyelembe kell venni az igénybevétel jellegét is, ami meghatározza a szükséges rétegrendet és anyagokat.
Járó- és védőréteg
A statikai adottságokat figyelembe véve az építtető saját maga dönt a tetőfelület kihasználásáról. Ahol lehetséges, megfontolandó a zöldtető kialakításának lehetősége. Ezzel a megoldással az épület optikai, ökológiai és építészeti szempontból is gazdagabbá válik. Megoldásként szóba jöhet a járható tető kialakítása is, amihez kiegészítő védőlemez beépítése szükséges. A járműforgalomnak kitett tetők, mint a parkoló-tetők, különleges, nagy teherbírású hőszigetelést és vízszigetelést igényelnek.

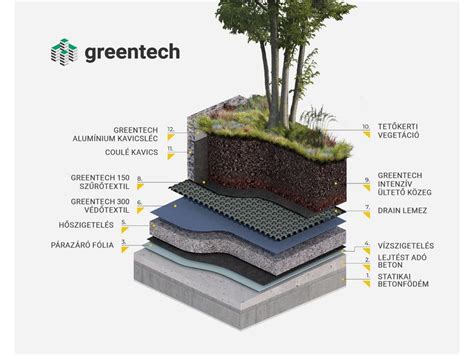

Zöldtetők
Zöldtetők esetében a gyökérálló bitumenes BauderPLANT E hegeszthető lemezt ajánljuk az első vízszigetelő rétegként. A növényzettel telepített tetők kialakítása kertészmérnöki feladatot is magában foglal, ahol a megfelelő növényzet kiválasztása és a vízelvezetés biztosítása kulcsfontosságú. A víznyelők környezetében növénymentes védőterületet kell biztosítani, és a víznyelő környezete hőszigetelt is lehet.
Fordított rétegrend
A fordított rétegrendnél a hőszigetelés a vízszigetelés fölött helyezkedik el. Első lépésként bitumenes alapozás után több rétegű bitumenes lemez vízszigetelés készül a födémre. Ezután helyezik el a zártcellás hőszigetelést (leggyakrabban XPS lemezeket), amelyek így védve vannak a külső behatásoktól. Ez a megoldás különösen előnyös lehet olyan esetekben, ahol a vízszigetelés védelemre szorul.
Összefoglalás
A vasbeton födémek tetőszigetelési rétegrendjének kialakítása összetett feladat, amely magában foglalja a megfelelő anyagok kiválasztását, a precíz tervezést és a gondos kivitelezést. A rétegek helyes sorrendje, a páratechnikai követelmények betartása és a minőségi anyagok használata biztosítja a tető hosszú távú tartósságát, a kellemes belső klímát és az épület energiahatékonyságát. A különböző igénybevételekhez és speciális kialakításokhoz (pl. zöldtetők, járható tetők) igazodó rétegrendek további szakértelmet igényelnek. Ha további információra vagy tanácsra van szüksége tetőszigetelésével kapcsolatban, forduljon szakértőhöz!
