Vasúti fogalmak és a vasúti pályaépítés alapjai: Útmutató vasútmániásoknak és leendő pályamunkásoknak
A vasút világa összetett, tele specifikus fogalmakkal és építési elvekkel. Legyen szó egy vasúti ismertető olvasásáról vagy a pályaépítés iránti elköteleződésről, bizonyos alapvető ismeretek elengedhetetlenek. Ez a cikk célja, hogy bemutassa a vasúti közlekedés kulcsfogalmait, és betekintést nyújtson a vasúti pályaépítés alapvető folyamataiba, különös tekintettel a magyar vasúti szabályozásra.
A Vasúti Szabályzat és a Kulcsfogalmak Jelentősége
A vasúti közlekedés biztonságos és hatékony lebonyolítását számos szabályzat és utasítás biztosítja. Az F. 2. sz. forgalmi utasítás kiemelt fontosságú dokumentum, amely a vasútmániások és a szakma iránt érdeklődők számára is nélkülözhetetlen ismereteket tartalmaz. E szabályzatban definiált fogalmak ismerete elengedhetetlen a vasúti rendszerek megértéséhez.
A vasúti terminológia rendkívül gazdag. Néhány kulcsfontosságú fogalom meghatározása a teljesség igénye nélkül:
- Berendezett szolgálati hely: Az állomás végein elhelyezett bejárati jelzők, V-betűs jelzők, illetve bejárati irányú ellenőrző jelzők közötti terület.
- Fővágány: A szolgálati hely folytatását képező vágány.
- Idegen vasútvonal: Olyan állomás, ahonnan idegen vasút vonala ágazik ki. Ide tartoznak a vámhatárállomások is.
- Gyűjtő: A vonattal továbbítandó vasúti járművek gyűjtő elnevezése.
- Egyvégű állomás: Olyan állomás, melynek csak az egyik végéhez csatlakozik nyílt vonal.
- Fékező eszköz: Sínszálra helyezhető fékező eszköz.
- Nyíltvonali szolgálati hely: Bejárati jelzőkkel fedezett, vonattalálkozásra berendezett nyíltvonali szolgálati hely.
- Jobb/Bal vágány: A párhuzamos egyvágányú pályák vágányai között a jobb oldali vágányt helyes vágánynak, a másikat helytelen vágánynak nevezzük. (3. kép)
- Éberségellenőrző berendezés: A mozdonyvezető részéről aktív kezelést igénylő berendezés, a sebesség függvényében. Nem épített vonalrészeken INTENDON rendszerű éberségellenőrzést végeznek.
- Nyomtáv: A vágány két sínszálának egymástól való távolsága.
- Keresztezés: Két vasútvonalnak a pályaszintben történő keresztezése.
- Központi forgalomirányítás: Irányítás egy központból, távvezérléssel történő közvetlen irányítás.
- Megállóhely: Ahol a vonat megáll, de nincs vágánykapcsolata, és/vagy más vágány nincs. A táblás megállóhelyet csak névtábla jelzi.
- Szolgálati hely vágánya: A szolgálati hely minden vonatfogadásra kijelölt vágánya.
- Személyszállító vonat: Motorkocsiból és hozzákapcsolt személyszállító kocsiból áll.
- Mozdony: Mozdonynak kell tekinteni az önjáró munkagépeket is.
- Mozdonyvezető: Mozdonynak minősített jármű vezetője.
- Váltó: Olyan berendezés, amely lehetővé teszi, hogy a járművek egyik vágányról a másikra áthaladhassanak.
- Tolató mozgás: Tolatás közben az a vágányrész, amelyen a tolatás történik.
A Vasúti Pályaépítés Alapjai és Története
A vasút jelentősége a teherszállításban és az emberi civilizáció fejlődésében vitathatatlan. Az utak kialakulása a kerék feltalálásától kezdve a mai modern aszfaltutakig tartó hosszú fejlődési folyamat eredménye. A vasút ehhez hasonló fejlődésen ment keresztül, kezdve a bányavasutak fanyompályáitól a modern, nagy teherbírású sínekig.
A Vasúti Felépítmény Rövid Története

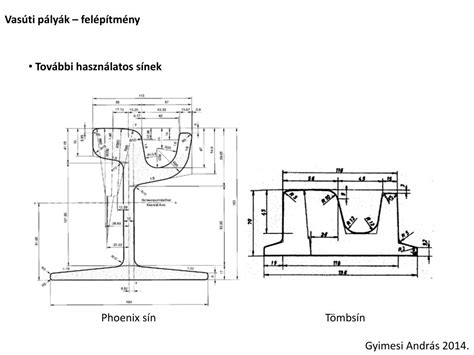

A vasúti pálya története szorosan összefonódik a sínek fejlődésével. A XVI. századi fanyompályáktól kezdve, melyeken a kocsik lecsúszását pecek akadályozta meg, a XIX. század elejének öntöttvas, majd kovácsoltvas síneiig, a fejlődés folyamatos volt. CURR újítása, a szögvasszerű öntöttvas sínek, JESSOP gombafejű sínei, majd BERKINSHAW sínhengerlése jelentős lépések voltak. A mai napig használt jellegzetes sínszelvények, mint a szélestalpú VIGNOLES sín (1832) és a STEPHENSON kettős fejű sín (1835), ekkor alakultak ki. A vasúti felépítmény elemei - sínek, alátámasztások (talpfák), rögzítési módok - folyamatosan fejlődtek a nagyobb sebesség, teherbírás és biztonság érdekében.
A Vasutak Osztályozása
A vasutak többféle szempont szerint osztályozhatók:
- Terepviszonyok szerint:
- Síkvidéki vonalak (max. 5‰ emelkedés)
- Dombvidéki vonalak (max. 10‰ emelkedés)
- Hegyi vonalak (max. 25‰ emelkedés)
- Vontatási mód szerint:
- Adhéziós vasutak (tapadáson alapuló vontatás)
- Fogaskerekű vasutak (fogaskerék és fogazott rúd kombinációja)
- Drótkötélpályák
- Hegyi felvonók (siklók)
- Nyomtávolság szerint:
- Szabványos nyomtávolságú (1435 mm)
- Keskeny nyomtávolságú (pl. 760 mm Magyarországon)
- Széles nyomtávolságú (pl. 1524 mm a szovjet vasutakon)
- Forgalmi szükséglet szerint:
- Egy-, két- és többvágányú vasutak
- Párhuzamos vasutak
- Peage (közös használatú) vasúti vonalak
- Felépítményi szempontból:
- I. rangú pályák (sín súlya > 40 kg/fm)
- II. rangú pályák (30-40 kg/fm)
- III. rangú pályák (sín súlya < 30 kg/fm)
- Forgalmi szempontból:
- Fő- és mellékvonalak
Az Alépítmény Fogalma és Feladatai
A vasúti alépítmény a pályatest alapját képezi, magában foglalva a töltéseket, bevágásokat, átereszeket, hidakat és alagutakat. Tágabb értelemben ide sorolhatók a támfalak, vízelvezető árkok, valamint egyéb kiegészítő építmények is, mint például a peronok, rakodóterületek, útátjárók és hóvédő művek. Az alépítmény fő feladata a terepviszonyok kiegyenlítése, hogy a vasúti pálya a maximálisan megengedett emelkedés és lejtés betartásával épülhessen meg.
A vasúti pálya szintje lehet kiemelkedett (töltés) vagy bemélyített (bevágás) a környező terephez képest. A szeletszelvények olyan helyeket jelölnek, ahol a pálya egyik oldalán töltés, másik oldalán bevágás szükséges. A töltések és bevágások méreteit, rézsűhajlását szabványok határozzák meg, figyelembe véve a talajviszonyokat és a pályahasználat intenzitását.
Műszaki Tervdokumentáció és Talajismeret
A vasútvonalak építése mindig műszaki tervdokumentáció alapján történik. Ennek kulcsfontosságú részei a helyszínrajz, a hossz-szelvény és a keresztszelvények.
- Helyszínrajz: A vasútvonal és környezetének térképe, amelyen jelölik a pályatengelyt, íveket, hidakat, átereszeket, utakat, állomásokat stb.
- Hossz-szelvény: A pálya tengelyében készült függőleges metszet, amely a magassági viszonyokat, emelkedéseket, eséseket és töréspontokat mutatja be.

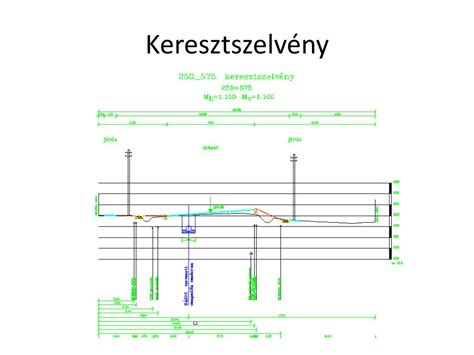

- Keresztszelvények: A mozgósítandó földtömegek kiszámítására szolgálnak, bemutatva az eredeti terepet és a tervezett pálya keresztmetszetét.
Az építkezés alapja a megfelelő talajismeret. A talajokat szemcsézettségük (kavics, homok, iszap, agyag) és tulajdonságaik (pl. teherbírás, víztartalom) alapján osztályozzák. A szemcsés talajok (homok, kavics) általában jól felhasználhatók, míg a szerves anyagokat tartalmazó vagy szikes talajokat kerülni kell. A talajokat továbbá a kézi fejtéssel szembeni ellenállás alapján is osztályozzák, ami meghatározza a kitermelés módját és eszközeit.
Új Fejlesztések és A Jövő Perspektívái: A Törökőr Megállóhely Példája

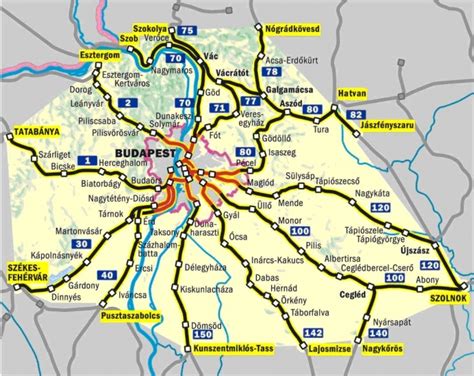

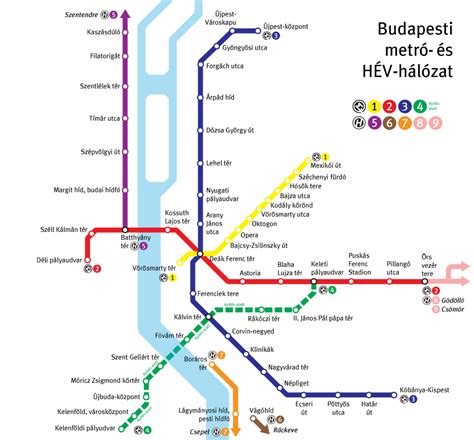

A vasúti infrastruktúra folyamatosan fejlődik. Budapesten például napirenden van az M2 metró és a Gödöllői HÉV összekötése, amelynek részeként egy új megálló, a Törökőr néven tervezett állomás létesülhet a Kerepesi út és a 100-as vasútvonal találkozásánál. Ez az új megálló jelentős átszállási csomópont lehet, átvéve Zugló megállóhely szerepét, és közvetlen metrókapcsolatot biztosítva a város más részeihez.

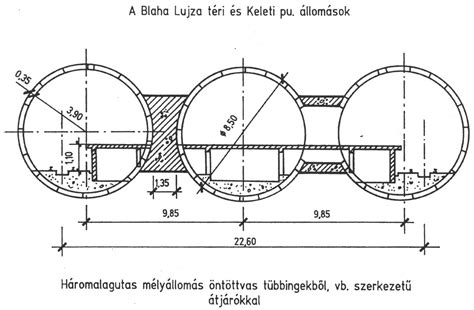

A Törökőr megállóhely kialakítása során figyelembe kell venni a meglévő műtárgyakat, a peronok szélességét és az oszlopsorok elhelyezkedését. A tervek szerint a metróállomás a meglévő alagútban, felszíni bontás nélkül alakítható ki, a nem használt külső vágányok helyén. Az új állomás létesítése a környező területek kisajátítását is szükségessé teheti.
Közös pályán az M2-es metró és a gödöllői hév, új vasúti megálló a Közlekedési Múzeumnál
A modern vasútépítés során egyre nagyobb hangsúlyt kapnak az innovatív anyagok, mint például a kompozit anyagok (pl. GRP - üvegszál-erősítésű műanyag), amelyek kedvező mechanikai tulajdonságokkal rendelkeznek, könnyűek és korrózióállóak. Ezek az anyagok egyre szélesebb körben alkalmazhatók a vasúti infrastruktúrában, a lépcsőktől és korlátoktól kezdve a pódiumokig.
A vasút jövője a folyamatos fejlesztésben, a technológiai újítások bevezetésében és a fenntarthatóság növelésében rejlik, miközben a vasúti közlekedés alapvető előnyei - gazdaságosság, környezetbarát jelleg és nagy kapacitás - továbbra is meghatározóak maradnak.
