Vezeték Szigetelés és Hőállóság: A Modern Elektromos Rendszerek Biztonságának Kulcsa
A villamos vezetékek és kábelek szigetelése nem csupán egy technikai részlet, hanem az egész elektromos rendszer biztonságának és megbízhatóságának alapvető eleme. Különösen a hőállóság kérdése válik egyre fontosabbá a modern technológiák és az iparágak fejlődésével. A különböző szigetelőanyagok, mint a PVC, a gumi és a speciális szilikon keverékek, mind más-más hőmérsékleti és környezeti kihívásoknak felelnek meg. Ez a cikk mélyrehatóan vizsgálja a vezeték szigetelésének különféle aspektusait, különös tekintettel a hőállóságra, az anyagok tulajdonságaira, a szabványokra és a speciális alkalmazásokra, kiemelve a szilikon és a PVC szerepét.
A Szigetelőszalagok Alapvető Szerepe és Anyagai
A szigetelőszalag egy speciális anyag, amelyet elektromos vezetékek és más elektromos rendszerek szigetelésére használnak. Célja az áramkörök biztonságos szigetelése, valamint a vezetékek védelme a környezeti hatásokkal és az áramütéssel szemben. A leggyakrabban használt szigetelőszalag anyaga a PVC (polivinil-klorid), de léteznek gumiból és szövetből készült változatok is.
Anyagok és Típusok
A szigetelőszalagokat különböző anyagokból gyártják, amelyek mindegyike más-más tulajdonságokkal rendelkezik:
- PVC: A leggyakrabban használt anyag, amely kiváló elektromos szigetelő tulajdonságokkal bír, valamint ellenáll a nedvességnek, vegyszereknek és UV-sugárzásnak. A PVC szigetelőszalagok általában 60-80 °C közötti hőállóságot biztosítanak.
- Gumi: Rugalmasabb és jobban nyújtható, gyakran használt nagyfeszültségű alkalmazásoknál.
- Szövet: Ipari felhasználásra is alkalmas, ahol nagyobb mechanikai ellenállás szükséges.

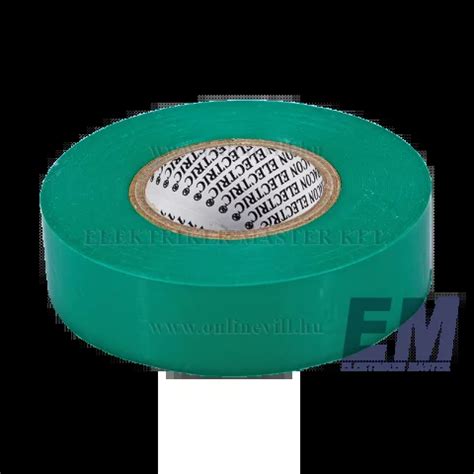

Önkioltó PVC Szigetelőszalag
Az önkioltó PVC szalag egy különleges tulajdonsággal bír, amely a tűzvédelmet szolgálja. Ez az anyag képes megakadályozni a tűz továbbterjedését: amikor az égést kiváltó forrás megszűnik, az anyag önállóan eloltja magát. Ez különösen fontos olyan környezetekben, ahol magas az elektromos tüzek kockázata.
Méretek és Kivitelek
A szigetelőszalagok különböző méretekben érhetők el, attól függően, hogy milyen felhasználásra szánják őket. A leggyakoribb méretek a következők:
- Szélesség: 15-20 mm
- Hosszúság: 10-20 méter
- Vastagság: 0,15-0,25 mm
A szalagok különböző színekben is elérhetők, amelyek gyakran jelzik az adott felhasználási célt. Például a zöld-sárga szigetelőszalagokat földelésre használják, míg a fekete szalagok általános célú alkalmazásokhoz használatosak.
Felhasználási Területek
A szigetelőszalagokat széles körben használják különböző elektromos rendszerekben, többek között:
- Elektromos vezetékek szigetelésére
- Vezetékek azonosítására különböző színekkel
- Kábelek javítására és rögzítésére
- Elektronikus alkatrészek védelmére
A PVC szigetelőszalagokat általában beltéri alkalmazásokhoz ajánlják, mivel jó ellenálló képességgel rendelkeznek a nedvességgel és UV-sugárzással szemben.
Szabványok és Követelmények a Szigetelőszalagok Terén
A szigetelőszalagok gyártására és felhasználására vonatkozó szabványokat nemzetközi és regionális intézmények határozzák meg. Európában az ilyen termékekre a EN 60454-3-1 szabvány érvényes, amely részletesen meghatározza a szalagok elektromos és mechanikai tulajdonságait, mint például a szakítószilárdságot és a dielektromos szilárdságot.
Az EN 60454-3-1 Szabvány Követelményei
Az EN 60454-3-1 szabvány meghatározza a szigetelőszalagok legfontosabb jellemzőit, amelyeknek meg kell felelniük:
- Legalább 5 kV-os dielektromos szilárdság
- Szakítószilárdság: minimum 20 N/10 mm
- Hőállóság: akár 90 °C-ig
A szabvány további előírásai közé tartozik az önkioltó tulajdonság is, amely fontos lehet bizonyos ipari és építési környezetekben, ahol nagy a tűzveszély.
Vezeték Szigetelés: Több Mint Csak Keresztmetszet
A villamos vezetékek kiválasztása nem csupán a megfelelő keresztmetszet meghatározásáról szól. Figyelembe kell venni az elhelyezés módját, a vezeték hosszát, a szigetelés típusát, valamint a védelmi eszközök (pl. kismegszakító) értékét. A nem megfelelően méretezett vezeték túlmelegedhet, tűzveszélyt okozva, vagy hibás működéshez vezethet. A vezeték terhelhetősége azt a maximális áramerősséget jelenti, amelyet hosszú távon elvisel túlmelegedés nélkül. A védőcsőbe vagy vakolat alá helyezett kábelek nem tudnak annyira jól hűlni, így csökken a megengedett terhelhetőségük. A kismegszakító nem csak a vezeték védelmét szolgálja (rövidzárlati áram), hanem a túlterhelések és zárlatok gyors lekapcsolását is. A biztonságos méretezéshez a szabványok (pl. EN 50565, MSZ HD 60364-5-52) figyelembevétele elengedhetetlen.
Speciális Szigetelőanyagok és Hőállóságuk
Napjainkban a vezetékek és kábelek szigetelésére a legnagyobb mennyiségben használt szigetelő anyagok a PVC, Polietilén (PE) és a gumi, illetve ezek különféle változatai. Azonban számos speciális feladatra speciális anyagokra van szükség, különösen, ha magas hőmérsékleti körülményekről van szó.
A Magas Hőmérséklet Kihívásai
A magas hőmérséklet jelentősen öregíti a szigetelést, csökkentve a kábel mechanikai élettartamát. Az általános szigetelő anyagok (PVC, PE, gumi) általában 70-80 °C tartós üzemi hőmérsékleten működnek. Ha a környezeti hőmérséklet folyamatosan 80°C körül várható, célszerű nagyobb hőállóságú szigeteléssel ellátott kábelt alkalmazni. Ez lehet egy hőálló PVC is, amely maximum 105°C-on képes biztosítani a szigetelést.
Szilikon Gumi Szigetelésű Kábelek
Villanytűzhelyek, hősugárzók, nagykonyhai sütők és kemencék bekötéséhez, ahol a hőmérséklet meghaladja a hagyományos anyagok tűrőképességét, a villamos szakmában jól ismert szilikon gumi szigetelésű kábeleket és vezetékeket választják. Ennek az anyagnak a hőállósága eléri a 180°C-ot.
Extrém Hőmérsékletek és Speciális Megoldások
A kerámia és üveggyártás, valamint az acélipar "melegebb" területein a 180°C sem elegendő. Erre is léteznek megoldások: egyes gyártók olyan kábeleket kínálnak, amelyek üzemi hőmérséklete elérheti az 1000°C-ot is, ami még mindig nem a felső határ. Ilyen extrém körülmények között nem csak a szigetelésnél alkalmaznak több rétegű, összetett rendszert, hanem a réz huzalokat is nikkelezik a hőállóság biztosítása érdekében. A magas hőmérsékleteken a hőálló szigetelő anyagokat kombinálják üveg szövetekkel és különleges impregnáló anyagokkal. Gyakran a külső köpenyre acélháló szövetet helyeznek, hogy a meleg alkatrészek kevésbé nyomódhassanak bele a szigetelésbe.
A szilikonon túl további anyagokat is használnak hőálló szigetelések készítésére. A probléma megoldásakor már nem kifejezetten a szigetelésre, hanem a teljes szigetelési rendszerre kell összpontosítani a figyelmet. Vannak anyagok, amelyek jól tűrik a nyúlást, mint a polikloropren (CR), de ez önmagában nem elegendő a szükséges hajlékonyság eléréséhez.
Vezeték Szigetelés: Anyagok és Felépítésük
Az anyagok kiválasztása mellett a vezetékek szerkezeti kialakítása is kulcsfontosságú. A hajlékonyság biztosítása érdekében a vezetőket úgy kell összesodorni, hogy a hajlékonyságuk megmaradjon. A szükséges árnyékolások kialakításánál is nagy figyelmet kell fordítani arra, hogy azok ne rontsák a kábel flexibilis paramétereit.
Hajlékonyság és Torziós Ellenállás
Daruknál és futómacskáknál gyakran alkalmazzák az NSHTöu típusú kábelt. Ennek a kábelnek a kialakítása bemutatja, hogyan hozható létre hosszirányban hajlékony szerkezet, amely ugyanakkor ellenáll a torziós csavarásnak. A klasszikus hajlékony szerkezetű kábelbe egy szövött műanyag hálót építenek be. A gyártás során a háló beletapad a környező anyagba, így a síkban történő hajtogatással szemben nem fejt ki nagy ellenállást, ami nem akadályozza a kábel dobra csévélését. Viszont a csavaró irányú erőkkel szemben komoly ellenállást tanúsít, megakadályozva, hogy a kábel önmagával összecsavarodjon. Ez a példa jól illusztrálja, hogy a megfelelő anyagok alkalmazása mellett legalább olyan fontos a megfelelő szerkezet összeállítása is.
Villamos berendezések - 2. Lecke (A vezetékek harmonizált szabványok szerinti jelölése)
Speciális Szigetelőanyagok: Halogénmentes és Tűzálló Kábelek
A speciális igények kielégítésére újabb és újabb szigetelőanyagok és technológiák fejlődnek.
Halogénmentes Anyagok
A halogénmentes anyagok viszonylag rövid múltra tekintenek vissza. Az iparilag fejlett országokban a szabványosított felhasználásuk előrébb jár, mint Magyarországon. Fontos szerepük van ott, ahol egy esetleges tűz esetén emberek tartózkodhatnak, mivel tűz esetén az alacsony káros anyag kibocsátás növeli az emberek túlélési esélyeit. Mivel az így gyártott kábel ára magasabb a hagyományosnál, hazánkban a terjedése még nem széles körű.
Tűzálló Kábelek
Tűzálló kábelek készítésekor hasonló alapelveket kell figyelembe venni, mint a mechanikai igénybevételre történő kialakításnál. A kábelek tűzálló szigetelését csak "szigetelési rendszerrel" lehet megoldani. A kialakítás gyártónként változó lehet. A tűzálló kábel is égni kezdhet külső égető hatás hatására, a kérdés az, hogy mennyi ideig tudja fenntartani funkcióját. Az elv általában a következő: a réz vezetőt körülvevő MICA szalag és a térhálós polietilén szigetelés kerámia jellegű anyaggá ég el, amely zárt marad, és biztosítja az erek szigetelését jelentős ideig. A felhasználót leginkább az E30 vagy E90 jelzés érdekli, ami azt jelenti, hogy a kábel tűz esetén harminc percig (E30) vagy kilencven percig (E90) tartja meg funkcióját. Az FE180 jelzés laboratóriumi körülmények között, tartószerkezet nélkül végzett vizsgálatra utal, mely szerint a kábel 180 percig megtartotta funkcióját.
A Szigetelés Kémiai Ellenállósága
A beszerelt kábelek túlnyomó részt vegyileg semleges környezetbe kerülnek, kisebb részük szennyeződik olajjal, benzinnel, vagy kerül vegyileg alacsony koncentrációjú területre. A felhasznált anyagok (szigetelések) vegyszerállóságával kapcsolatos kérdések viszonylag kis számban merülnek fel. Általánosságban elmondható, hogy a felhasznált szigetelők többsége jól ellenáll az általános vegyi anyagoknak.
Vízállóság és Nyomásállóság
A szigetelő anyagok alapvető tulajdonsága, hogy ne eresszenek át, és ne vegyenek fel vizet. A búvárszivattyúkhoz használt vezetékek esetében a gyártás során a szigetelésen előforduló szigetelési hiányosságok száma is fontos tényező. A jó minőségben gyártott szigetelés biztosítja, hogy a kábel nyomásálló legyen.

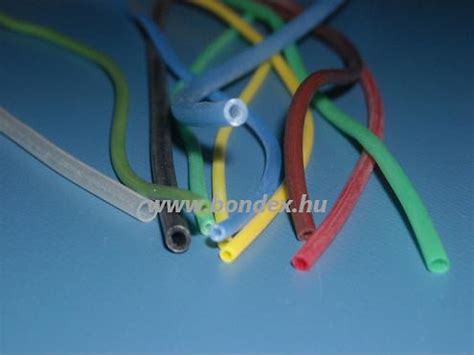

A Szilikon Védőcsövek Hőállósága és Előnyei
A szilikon védőcsövek kiemelkedő szerepet játszanak a vezetékek védelmében, különösen magas hőmérsékletű környezetben.
Hőállóság Fokozása
A szilikon védőcsövek hőállósága hőstabilizátorokkal fokozható, így akár 300°C-os tartós hőállóság is elérhető. Fontos megjegyezni, hogy a hőállóság fokozására használt hőstabilizátorok színe miatt a csövek áttetsző színe megváltozhat. Egyedi színek rendelésekor kérjük ezt figyelembe venni.
UV Állóság és Kültéri Felhasználás
Általános PVC vagy gumi bevonatú villanydrótok burkolata napfény és UV sugárzás hatására hamar öregedni kezd. A szilikon szigetelőcsövek UV állóságuk miatt kültérre is felhasználhatók. Ha szilikon izoláló csövet húznak hagyományos burkolatú villanyvezetékre, akkor azok élettartama jelentősen megnő, és a külső szilikon szigetelőcső mechanikai behatásoktól is megvédi a vezetéket.
Kiváló Elektromos Szigetelő Tulajdonságok
A szilikon izolálócsövek elektromos szigetelő és átütési szilárdsága kiváló, ezért elektromos réz és alumínium vezetékek közvetlen szigetelésére is ideálisak.
PVC Szigetelésű Kábelek: Sokoldalúság és Lángállóság
A PVC szigetelésű kábelek széles körben elterjedtek, köszönhetően kedvező ár-érték arányuknak és jó tulajdonságaiknak.
Általános Felhasználás és Lángálló Tulajdonság
A PVC szigetelés az egyik legelterjedtebb szigetelő anyag. Olcsó, széles körben elterjedt, valamint lángálló, önkioltó tulajdonsága miatt kedvelt termék. Az önkioltó szigetelés égetés hatására bár meggyulladhat, de amint a külső hatás véget ér, a szigetelés (PVC) is elalszik, nem ég tovább. Ez a tulajdonsága is hozzájárul ahhoz, hogy bel- és kültéren egyaránt előszeretettel alkalmazzák, annak ellenére, hogy nem halogénmentes. Fekete kivitelben UV álló.
Hajlékonyság és Alkalmazási Területek
Hajlékonysága miatt alkalmas flexibilis vezetékek gyártására is alacsony hajtogatási igénybevétel mellett. A PVC köpenyes vezetékek használhatók háztartási gépek bekötéséhez, csillárok, lámpák, hosszabbítók, darukábelek, épület villamosságban védőcsőbe, kábelcsatornába, vakolat alá, mennyezetbe vagy mennyezet fölötti szerelés esetén. Ipari villamosságban, kapcsoló szekrények szereléséhez, kábeleit kábeltálcába fektetve, vagy védőcsőbe húzva alkalmazzák.
Példák PVC Szigetelésű Kábelekre
- FYMYTW tartószálas kábel
- H03VV-F MT kábel
- H03VVH2-F lapos lámpavezeték
- MTL kábel
- H05V-K MCskh
- Hajlékony vezeték H05VV-F MT kábel
- H07V-K Mkh vezeték
- H07V-U MCu vezeték
- H07VVH6-F Lapos PVC
- NYM-J 300/300V MBCu kábel stb.
MCU és MKH Vezetékek
Az MCU Vezeték (H07V-U) merev, PVC köpenyszigeteléssel rendelkezik és réz vezetővel. Keresettebb méretei az 1,5mm² és a 2,5mm². Az épület villamosság során vakolat alatti védőcsövekbe húzzák, dugaszoló aljzatok és világítási áramkörök megtáplálásához. Az MKH vezeték (H07V-K) hajlékony, sodrott érszerkezettel rendelkezik és ugyanúgy PVC érszigeteléssel van ellátva. Főként elosztó berendezések belső vezetékezésére használják a könnyű hajlíthatóság és a széles színárnyalati választéka miatt.
MCSKH Vezetékek
Az MCSKH vezeték (H05V-K) szintén hajlékony, sodrott érszerkezettel és PVC érszigeteléssel rendelkezik. Főként vezérlő áramkörök és jeltovábbító egységek vezetékezésénél használják.
MT, MTK Kábelek
Az MT kábel PVC ér és PVC köpenyszigeteléssel rendelkező háztartási felhasználásra alkalmas kábel. Mosógépek, hűtőgépek, kisebb elektromos eszközök betáplálására alkalmas. Jól hajlítható, beltéri falhasználásra ajánlott, többeres kábel.
A Vezeték Szigetelés és Hőállóság Összefoglalása
A vezeték szigetelésének kiválasztása összetett feladat, amely számos tényezőtől függ, beleértve a hőállóságot, a mechanikai igénybevételt, a kémiai ellenállóságot és a környezeti feltételeket. A PVC széles körben elterjedt, költséghatékony megoldás, míg a szilikon és más speciális anyagok olyan alkalmazásokhoz nyújtanak megoldást, ahol a hagyományos szigetelők már nem felelnek meg. A szabványok betartása és a megfelelő anyagok kiválasztása elengedhetetlen az elektromos rendszerek biztonságos és megbízható működéséhez.
A HESTORE Hungary Kft. által összeállított információk is rávilágítanak arra, hogy a vezetékek kiválasztása során nem elegendő csupán a keresztmetszetet figyelembe venni. Figyelembe kell venni a fektetés módját, a kábel hosszát, a táplálandó eszközöket és a biztosíték típusát is. A biztonságos méretezéshez a releváns szabványok (pl. EN 50565, MSZ HD 60364-5-52) ismerete és alkalmazása elengedhetetlen. A különböző szigetelőanyagok, mint a PVC, PE és a gumi, valamint a speciális hőálló és tűzálló kábelek, mind hozzájárulnak az elektromos rendszerek sokoldalú és biztonságos alkalmazásához a legkülönfélébb iparágakban és környezetekben.
