Vezetékek Elrejtése Almennyezetben: Az Esztétika és Funkcionalitás Ötvözete

A modern otthonokban a technológia fejlődésével párhuzamosan egyre több elektronikai eszköz veszi körül az embert. Ezek az eszközök, bár kényelmet és szórakozást nyújtanak, gyakran vezetékek kusza hálózatát eredményezik, ami nemcsak esztétikailag zavaró lehet, hanem praktikus problémákat is felvethet. A kábelek rendezett elhelyezése kulcsfontosságú a letisztult és funkcionális belső tér kialakításában. Az almennyezet kiváló lehetőséget kínál a vezetékek diszkrét elrejtésére, ezzel hozzájárulva az otthon megjelenésének javításához és a biztonság növeléséhez.

A Mennyezeti Vezetékvezetés Előnyei és Megfontolásai

Az elmúlt években egyre többen részesítik előnyben lakásuk vagy házuk felújítása során a vezetékek mennyezetre történő elvezetését. Ez a módszer számos előnnyel jár, amelyek közül a legfontosabb a kényelem és a jobb esztétika. A falak fúrásával és vésésével szemben a mennyezeti kábelezés kevésbé invazív, és gyakran gyorsabb kivitelezést tesz lehetővé.

Költségvetési Összehasonlítás: Mennyezeti vs. Fali Vezetékvezetés

A költségek vizuális összehasonlítása érdekében érdemes egy konkrét példával mérlegelni a két módszert. Egy négy szobás lakás elektromos kommunikációjának cseréje során, hagyományos, kevesebb automata eszközzel felszerelt kapcsolótábla telepítése esetén, a falakba és padlóba fektetett vezetékekhez összesen 2045 méter vezetékre volt szükség. Ez a szám magában foglalta a világítóeszközök, kimeneti csoportok és gyengeáramú rendszerek csatlakoztatását. Az új huzalozáshoz minimális készletre van szükség.

Ha ezzel szemben egy villanyszerelő a mennyezeten helyezi el a vezetékeket, hasonló számú csatlakozóval, akkor a világítótestekhez csupán közel 500 méter huzalra lesz szükség.

Fogyóeszközök	Padló huzalozása, méter	Mennyezeti kábelezés, méter
NYM 3 * 6	1518	70
NYM 3 * 4	70	70
NYM 3 * 2,5	6108	10
NYM 3 * 1,5	600	780
NYM 5 * 1,5	100	140
PV3 1 * 4	55	55
PV3 1 * 6	45	45
TV kábel	100	100
UTP kábel	450	470

A különbség nemcsak az anyagmennyiségben mutatkozik meg, hanem abban is, hogy a nagyobb falfelületekhez szükséges a falak barázdálása, ami további időt, erőfeszítést és pénzügyi költségeket jelent. A gyakorlat azt mutatja, hogy a mennyezeten végzett vezetékezés költsége több tízezer forinttal lehet alacsonyabb a falba süllyesztett megoldásoknál.

Vezetékek Elhelyezése Különböző Típusú Mennyezetekhez

A mennyezeti vezetékvezetés módszerei függenek a mennyezet típusától és anyagától.

Fa mennyezeti alap

Fából készült mennyezet esetén a vezetékeket acélcsövek segítségével lehet lefektetni. A csövek belső átmérője közvetlenül a vezetékek méretétől függ. Ha a keresztmetszet megengedi, több kábelt is szabad belefektetni.

Telepítési folyamat:

Jelölés: Készítsen jelölést a mennyezeten, ahol a kábelek elhelyezésre kerülnek.
Elosztódobozok: Jelölje meg és telepítse az átvezető és elosztódobozokat.
Csövek rögzítése: Vágja le az acélcsöveket a kívánt hosszúságra, rögzítse őket biztonságosan a mennyezet felületén, és hegesztéssel vagy megfelelő csatlakozókkal kösse össze az elemeket. Fontos, hogy minden emelkedést, ereszkedést és kanyart szigorúan derékszögben végezzen, vagy az elosztódobozból történő elágazást alkalmazza.
Kábelek rögzítése: Feszítővel rögzítse a kábelt biztonságosan az egyik dobozból a másikba.
Földelés: Szervezzen földelési rendszert.

Vezetékek szerelése fém felületre

A fém jó áramvezető, ezért a telepítési munkák során kiemelten fontos a szabályozási dokumentumok és előírások betartása. Ha a lakás kategóriája és a feltételek megengedik, akkor a vezetékeket elektromos műanyagból készült csövekbe (pl. védőcsőbe vagy hullámcsőbe) kell helyezni. A telepítési algoritmus ebben az esetben is megegyezik a fa mennyezeten történő vezetékezés technológiájával.

Vasbeton padló

Vasbeton mennyezet esetén a vezetékeket speciális csatornákon, védőcsövekben kell elvezetni. A kivitelezés egyetlen kellemetlensége, hogy a födémek belsejében és szélén beton maradványok lehetnek, ami megnehezítheti a kábelhúzást.

Nyílt kábel fektetésére alkalmas módszerek vasbeton födémekre:

Speciális rögzítő konzolok használata.
Műanyagból készült elektromos csövek, amelyeket kapcsokra rögzítenek.
Műanyag hullámos csövek, amelyeket biztonságosan rögzítenek speciális kapcsokkal.
Acél védőcsövek, amelyeket bilincsekkel vagy konzolokkal rögzítenek.

Mielőtt a telepítési munkálatokba belekezdene, fontos megbizonyosodni arról, hogy a választott módszer megvalósítható és biztonságos.

Álmennyezetek

Az álmennyezetek, mint például a gipszkarton, állvány, kazetta vagy feszített mennyezetek, rendkívül népszerűek, mivel vonzó belső teret hoznak létre, és lehetővé teszik a különféle kommunikációk, beleértve az elektromos vezetékeket is, elrejtését. Azonban fontos megjegyezni, hogy az álmennyezetek jelentős hátránya lehet a korlátozott hozzáférés az elosztódobozokhoz és a szerelt vezetékekhez.

Előkészítő Munkálatok

A vezetékek elrejtésének megkezdése előtt elengedhetetlenek az előkészítő intézkedések, amelyek tovább egyszerűsítik a fő munkafolyamatot és csökkentik a ráfordított időt.

Felületelőkészítés: Távolítsa el a befejező anyagokat, mint például tapéta vagy dekoratív vakolat, a falakról.
Régi vezetékek leszerelése: Hajtsa le az áramvezető vezetékeket a bejárati főkapcsolóból, és csatlakoztasson ideiglenes tartót az elektromos kéziszerszámokhoz.
Villanyóra ellenőrzése: Ha villanyóra van felszerelve, és a munkához el kell távolítani a védő tömítést, keresse fel az áramszolgáltató céget, és írjon alá egy megfelelő nyilatkozatot.
Régi szerelvények eltávolítása: Szüntesse meg az összes régi aljzatot, kapcsolót, elektromos panelt és csatlakozódobozt.
Biztonság: A régi kábelek szétszerelésével kapcsolatos munkák során kiemelten fontos a személyes biztonság.

Anyagválasztás és Keresztmetszet Meghatározása

A szerelési munkák megkezdése előtt elengedhetetlen megismerkedni a vezetékek típusával és keresztmetszetével. A barkácsáruházak kínálata rendkívül széles.

Vezeték Típusok

Két fő típus létezik: PVS és VVN.

VVN (Puszta vinil-vinil): Mindegyik vezető vinilszigeteléssel rendelkezik, és mindent egy másik szigetelőréteg egyesít. Ezek általában egymagú kábelek, ami azt jelenti, hogy a mag öntött.
PVA (Összekötő vezeték vinilszigeteléssel): A leggyakoribb rézhuzal. Nemcsak huzalozásra, hanem elektromos készülékek gyártására is használják. A véna nagyszámú kis vezetékből áll, ami javítja az elektromos vezetőképességet és az élettartamot.

Kábel Keresztmetszetének Kiválasztása

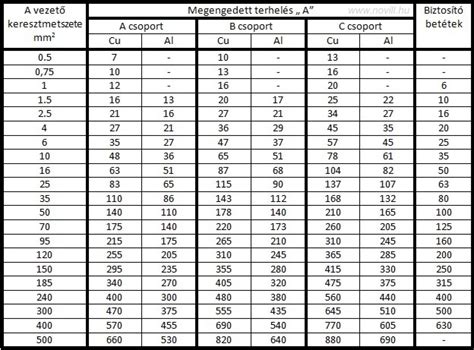

A megfelelő keresztmetszetű vezeték kiválasztásához meg kell ismerkednie a PUE (Elektromos Készülékek Telepítésének Szabályai) kézikönyv táblázataival, amelyek figyelembe veszik a terhelést.

Áramkör Létrehozása és Vezetékek Lefektetése

Az áramkör létrehozása egy fontos és szerves lépés, amely megmutatja, hogy melyik vezeték merre van irányítva és milyen áramellátással rendelkezik. Általános szabály, hogy elegendő egy banális elektromos vázlat elkészítése, amelyet nem feltétlenül szabványoknak megfelelően rajzolnak ki, a lényeg az, hogy érthető legyen.

Vázlatkészítés:

Schematikusan ábrázoljon egy üres papírlapon elosztódobozokat, amelyekbe a csavarok összpontosulnak.
Jelölje meg a gépek, kapcsolók és izzók szerelőlapját is.
Az ilyen dobozokban lévő fordulatokat téglalapokkal, a sodrott huzalokat pedig pontokkal jelölje.

Hasítás és Vezetékezés

Az összes előkészítő tevékenység elvégzése után elkezdődhet a munka.

Vonalrajzolás: Ceruza vagy filctoll segítségével rajzolja meg azokat a vonalakat, amelyek mentén a horony (strob) kialakításra kerül.
Furatesés: A kapcsolók és aljzatok helyeit egy perforátor korona segítségével fúrja ki. Fontos, hogy "eurokoronát" használjon, mivel a csatlakozódobozok méretei európai előírásoknak felelnek meg. A modern szabványok szerint az aljzatokat a padlótól 0,4 méterre, a kapcsolókat pedig 0,9 méterre kell elhelyezni.
Horonyvágás: Kezdje el vágni a hornyokat. Ezt horonymaróval végezheti. Mivel az eszköz drága, egy sarokcsiszoló is használható analógként. Kőhöz való tárcsát kell használni. A vázolt vonalakkal párhuzamosan két vágás történik, a köztük lévő távolságot (15-20 mm) lyukasztóval üregelik ki.
Vezetékek lefektetése: Ezt követően kezdhető meg a vezetékek lefektetése. Vakolattal és alabástrommal biztonságosan rögzíthetők a falban.

Csatlakoztatás és Ellenőrzés

Fontos, hogy ne feledkezzen meg a szétkapcsolásról. Az előre elkészített diagram segítségével a vezetékeket szigetelődobozokban csavarják és kötik össze. Továbbá gépek, RCD-k (maradékkapcsolók), kapcsolók és aljzatok csatlakoznak a hálózathoz. Ha álmennyezet van felszerelve, először be kell illeszteni a szifonokat és a lámpákat az előkészített lyukakba.

Az összes tevékenység végrehajtása után ellenőrizni kell a hálózat működőképességét, és meg kell győződni arról, hogy nincs rövidzárlat.

Miért ne használj forrasztást vezetékek összekötésénél.

Gyakori Hibák az Elektromos Vezetékek Mennyezetre Történő Telepítésekor

A legsúlyosabb, de egyben leggyakoribb hiba a nem szakemberekben való bizalom, akik képtelenek a munkát jól elvégezni, vagy a vágy, hogy tapasztalat nélkül mindent önállóan végezzenek.

Védelem hiánya: Gyakran a mennyezet vezetékezését védő fújtató és elosztódobozok nélkül helyezik el, ami tüzet okozhat. A követelmények szerint a mennyezeten futó összes vezetéket speciális, nem gyúlékony műanyagból vagy fémtömlőből készült hullámcsőbe kell zárni.
Túlterhelt maradékkapcsolók: Másik hiba az összes elektromos és világítótestet egyetlen maradékkapcsolóhoz csatlakoztatni. Ha a terhelés meghaladja a megengedett paramétereket, vagy rendellenes helyzet lép fel, akkor minden eszköz egyidejűleg áramtalanítódik.

Elég könnyű elkerülni a hibákat és a szabálysértéseket. A legfontosabb az, hogy felismerjük, hogy a mennyezet összes elektromos alkatrészének meg kell felelnie a külső vezetékek lefektetésének követelményeinek. Az összes vezető magot speciális védőcsövekbe kell zárni.

Kreatív Megoldások a Kábelek Elrejtésére

A modern technológia áldásai mellett egyre több háztartásban jelent problémát a kábelek sokasága. Számtalan elektronikai eszköz köti össze mindennapjainkat, de ezek a vezetékek gyakran rontják otthonunk esztétikáját.

Külső Álcázási Technikák

Ha a falba vagy mennyezetbe rejtés nem lehetséges, számos kreatív megoldás létezik a kábelek elrejtésére:

Utánozzuk a faágat: A számítógép vagy a televízió vezetéke könnyen díszíthető, ha kis ágat készítünk vele, házi virágokkal, levelekkel vagy madarakkal díszítve.
Készítsünk fát: Ha a vezeték hossza másfél vagy két méter, nem kell röviden tartanunk - szép "fa" válhat belőle.
Komplex rajzok: Ha van szabadidőnk és fantáziánk, elrejthetjük a vezetékeket a falon egy eredeti tájkép létrehozásával. Itt a legfontosabb a tapéta árnyalatának (vagy festéknek) és a kábelnek a kontrasztja.
Kerítés: Az egyik legjobb lehetőség a vezetékek rögzítése a padlólap tetejére. Annak érdekében, hogy elrejtsük őket a szem elől, érdemes fából készült lemezeket készíteni kerítés formájában, majd rögzíteni kétoldalas szalaggal. Ez a módszer folyosóra vagy gyermekszobába alkalmas.
Autópálya: Ez a lehetőség a legigényesebb, mivel a végrehajtása időt vesz igénybe. Út létrehozásához kartont használunk, amelyből a szükséges tárgyat levágjuk.

Speciális Tárolási Megoldások

Kábelrendező dobozok és szervezők: A boltokban kapható kábelösszefogók és speciális dobozok segítségével egyszerűen és gyorsan rendszerezhetjük a vezetékeket.
Bútorokba integrált kábelcsatornák: A bútorokba integrált kábelcsatornák is nagyszerű megoldást nyújthatnak.
Kábelcsatornák falra vagy bútorra rögzítve: Speciális kábelrögzítők vagy csipeszek segítségével könnyedén a falra vagy bútorokra rögzíthetjük a kábeleket.
Mágneses kábelvezetők: Elegáns és praktikus módjai annak, hogy a kábeleket rendezetten tartsuk.
Hosszabbító kábel elrejtése dobozban: A vezeték nélküli technológia népszerűsége ellenére sok eszköz továbbra is vezetékes kapcsolatot igényel. Elrejthetjük a vezetékeket és a hosszabbító kábelt egy speciális dobozban. A terv végrehajtásához elegendő egy megfelelő méretű dobozt találni, több lyukat létrehozni benne, majd elrejteni az összes kapcsolót.

A Megfelelő Anyagok és Technológia Kiválasztása

A vezetékek elrejtésénél fontos figyelembe venni a tartósságot, a biztonságot és az esztétikát. A fa-, MDF- és kompozit alapú burkolatok a legnépszerűbb megoldások közé tartoznak, mert egyszerre biztosítanak természetes megjelenést és hosszú távú tartósságot. A modern kompozit anyagok még időtállóbbak, vízállók és kevésbé repednek. A gipszkarton továbbra is az egyik legnépszerűbb módja a gépészet és a kábelek eltakarásának, mivel könnyű, gyorsan szerelhető, és akár teljes falakat is átformálhat.

Az álmennyezetek vagy a peremdobozolás nemcsak elfedi a csöveket, hanem alkalmat ad rejtett LED-csíkok, spotlámpák vagy hangulatvilágítás elhelyezésére is. A léces falburkolat például tökéletesen eltünteti a függőleges csöveket, miközben modern hangulatot ad.

A kábelek elrejtése nem csupán esztétikai kérdés. A rendezett kábelezés csökkenti a tűzveszélyt, megakadályozza a véletlen áramütést, és megkönnyíti a takarítást. A megfelelő tervezéssel és kivitelezéssel a vezetékek elrejtése harmonikusan illeszkedik otthona enteriőrjéhez, növelve annak értékét és komfortját.
