A Vízálló Vasbeton Szerkezetek Megvalósításának Műszaki Kihívásai és Megoldásai
A mérnökök és általában a műszaki szakemberek természetesnek veszik, hogy mindennek megvan a maga tűrése, toleranciája, hiszen bármennyire is nő a tudomány és a technika fejlődésével a kivitelezési pontosság, illúzió és a gyakorlatban szükségtelen is túlzottan szigorú feltételeket szabni. Az emberi tevékenységnek, a munkának korlátai vannak és a követelményeket mindig a használathoz kell igazítani, ez valósítja meg az optimumot egy-egy szerkezet esetében. Egy beruházó vagy éppen egy jogász (peres esetekre gondolva) persze lehet laikus ebben a tekintetben, éppen ezért lényeges, hogy ezeket a műszaki fogalmakat tisztázzuk. Ez a szakmabelieknek is segítség, mert támogatják a kommunikációt, amivel meg lehet előzni a félreértéseket, vitákat.
A Vízzáróság és a Vízhatlanság Különbsége
Rögtön azzal kezdem, hogy egy beton-, vasbetonszerkezet vízzárósága nem jelenti azt, hogy a szerkezeten egyáltalán nem hatol át a víz vagy más folyadék. A vízhatlanság az, aminél a vízáteresztés teljes kizárását el lehet várni, de ez nem a betonok, hanem a fóliák kategóriája a vízépítési műtárgyak körében (pl. medencék, folyadéktároló szerkezetek). A vízzáróság igénye a szerkezetre vonatkozik, de nyilván nem lehet független a szerkezetet adó beton anyagától.
A Beton Vízhatlansági Osztályozása és Szabványi Háttere
- április 1-től érvényes az új beton szabvány (MSZ 4798:2016), amely a beton anyagára vonatkozóan három vízzárósági környezeti osztályt különböztet meg az igényekhez igazítva: XV1(H) - a 2 m-nél kisebb vízoszlop nyomás esetére, XV2(H) - a 2-10 m közötti vízoszlop nyomás esetére és XV3(H) - a 10 m-nél nagyobb vízoszlop nyomás esetére. A szabvány ehhez adja meg azokat a minimum-követelményeket a beton anyagára vonatkozólag. Az elégséges feltétel kielégítése a szükségesen túl viszont már szerkezettervezési és betontechnológia feladatokat jelent együttesen.
A Vízálló Betonszerkezetek Kategóriái
A vízzáró betonszerkezetek is három kategóriába sorolhatók: mérsékelten vízzáró az a szerkezet, amelynek 1 m² felületén a legnagyobb üzemi víznyomás mellett, 24 óra alatt legfeljebb 0,4 liter víz szivárog át. Vízzáró az a szerkezet, ahol ugyanolyan feltételek mellett legfeljebb 0,2 liter víz szivárog át és különlegesen vízzáró az a szerkezet, ahol az átszivárgás mértéke nem haladja meg a 0,1 litert négyzetméterenként.
Ahhoz tehát, hogy vízzáró szerkezetünk legyen a tervezett kategóriában, mind a beton anyagát, mind a vasalást (beleértve a repedéstágasság számítását), mind a csatlakozások, csomópontok megtervezését (dilatációs szalagok, duzzadó szalagok stb.), mind pedig a betontechnológiát precízen össze kell hangolni.
Javasolt Szempontok a Biztonságos és Tartós Szerkezeti Kialakításhoz
A biztonságos és tartós szerkezeti kialakításhoz néhány javasolt szempont: minimum 30 cm vastag betonszerkezeti vastagság, megfelelő betonjel (minimum C30/37 vagy C35/45 nyomószilárdsági osztály, alacsony víz-cement tényező). A beton vízzáróságát speciális vízzáró adalékszerekkel, pernye hozzáadásával is lehet fokozni. Egyre inkább elterjednek a kristályosító adalékszerek, melyek a víz hatására a megszilárdult szerkezetben még szabad cementet tudnak aktiválni és olyan kristályokat képeznek a betonban, melyek a kapillárisokba behatolnak, így ezekkel elérhető a teljes vízzáróság.
Esettanulmány: A Hotel Clark Épület Mélyalapozása
A BOHN Mélyépítő Kft., mint a hazai speciális mélyépítési piac egyik meghatározó képviselője, a Market Építő Zrt. megbízásából vett részt a Hotel Clark épület mélyalapozásának tervezésében és kivitelezésében. A tényleges kivitelezési munkákat hosszú évekig tartó előkészítő munkák előzték meg, ahol számos variáció került kidolgozásra mind a pinceszintek számát, mind a szerkezeti rendszert illetően. Végül az Építtető a három szint pinceszint, illetve a véglegesen víztelenített - azaz az épület élettartama alatt folyamatos üzemű víztelenítéssel működő - rendszer mellett döntött.

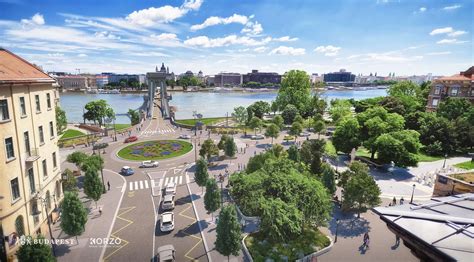

A munkaterület bonyolultságát maga a munkakörnyezet jelentette, hiszen a tervezési telek Északi és Nyugati pereme mentén alápincézett, földszint + 3 emelet + padlástér szintekkel épületek állnak, míg a harmadik oldalon a forgalmas Clark Ádám tér határolja a területet. A tervezett és megvalósult vízzáró vasbeton résfal vastagsága a Hunyadi János utcai szomszédos épület mentén, valamint a Clark Ádám tér felőli íves telekhatár középső szakaszán 60/65 cm, egyéb helyeken 40/45 cm volt. A résfal építési állapotban magassági értelemben egy, illetve helyenként két sorban elhelyezett acél csődúcokkal, vasbeton dúcolásból adódóan az egymáshoz dúcolt oldalak erőjátéka összekapcsolttá vált.
A hely specialitása és egyben a méretezés nehézsége ebből fakadt, hiszen a Várhegy felőli oldalon túl azon, hogy a meglévő többszintes épület is terhelte a gödröt, a lejtős terep okozott még jelentős többletföldnyomást, míg szemben csak az „üres” Clark Ádám tér jelentette a támaszt. Így az egész rendszer a Duna felé bemozduló szerkezetegyüttesként viselkedett, amelynek a modellezése nem szokványos feladat. A munkagödör kialakításához szükséges megtámasztó szerkezetek tervezése nagyon nagy számítási és elméleti ráfordítást igényelt. A gondos modellezéssel kapott elméleti eredményeket végül visszaigazolták a munkagödörben telepített - az elkészült szerkezetek folyamatos ellenőrzését biztosító- monitoring rendszer mérési eredményei.
A Projekt Sikeres Megvalósításának Kulcsa
A kivitelezés során különös kihívást jelentett a feladat léptékéhez viszonyítottan is igen kis területre beszorított építkezés helyszíni organizációjának optimális megszervezése, hiszen elsődleges szempont volt, hogy a frekventált, közkedvelt turisztikai célpontok közvetlen szomszédságában lévő Clark Ádám téren a minden napszakban igen nagy forgalmat jelentő közúti közlekedést ne akadályozzuk, ugyanakkor az igen szűkre szabott építési határidő se sérüljön. A projekt sikeres megvalósítása elsősorban a Market Építő Zrt. által jól szervezett munkának, és az általa jól megválasztott alvállalkozó szakcégek megbízható együttműködésének köszönhető.
