A Tágulási Tartály Jelentősége a Modern Fűtési és Vízrendszerekben
A modern otthonok és ipari létesítmények fűtési és vízellátási rendszereinek megbízható működése elengedhetetlen. E rendszerek hatékonyságát és élettartamát számos tényező befolyásolja, melyek közül kiemelkedő fontosságú a megfelelő méretű és típusú tágulási tartályok alkalmazása. Ezek a berendezések, más néven kiegyenlítő tartályok, kulcsszerepet játszanak a nyomásingadozások kezelésében, a hőtágulásból eredő problémák megelőzésében, és végső soron a rendszer integritásának megőrzésében. A piacon elérhető kínálat rendkívül széleskörű, a minőségi, változatos méretű és típusú termékek között mindenki megtalálhatja a számára legmegfelelőbbet, legyen szó nyitott, zárt, használati melegvíz (HMV) vagy szolár rendszerekhez tervezett tágulási tartályról.
A Hőtágulás Fizikai Alapjai és a Tágulási Tartály Szükségessége
A víz hőtágulása egy alapvető fizikai törvényszerűség: melegítés hatására a víz térfogata megnő. A fűtési rendszerek zárt, merev csövekből álló hálózatokat alkotnak. Amikor a fűtési rendszerben lévő víz felmelegszik, térfogata megnő. Ez a többlettérfogat hatalmas nyomásnövekedést okozna a zárt rendszerben, ami szétrepeszthetné a csöveket, a radiátorokat vagy akár magát a kazánt is. Ennek elkerülése érdekében létfontosságú a tágulási tartály beépítése. A tágulási tartály egyik fő feladata, hogy elvezesse és megtartsa a rendszer felmelegedése során keletkezett felesleges vízmennyiséget. Ezzel egyidejűleg tartalék vizet is biztosít a rendszer számára, ami a lehűlés során keletkező térfogatcsökkenés kiegyenlítésére szolgál. Ha nem kerül beépítésre tágulási tartály, a megnövekedett térfogatú víz szétnyomná a csöveket, tönkre téve az egész fűtési rendszert. A tágulási tartály tehát nem csupán egy kiegészítő elem, hanem a fűtési rendszer működésének elengedhetetlen feltétele.
A Tágulási Tartályok Típusai: Nyitott és Zárt Rendszerek
A tágulási tartályokat alapvetően két fő típusba sorolhatjuk: nyitott és zárt rendszerekbe építhető változatok.
Nyitott Tágulási Tartályok:Ezeket a típusokat jellemzően vegyestüzelésű, vagy más néven szilárd tüzelésű fűtési rendszereknél kötelezően kell használni. Lényegük a nyomáskülönbség kiegyenlítése. A nyitott rendszerek esetében a tágulási tartály közvetlenül a légkör felé van nyitva, általában a fűtési rendszer legmagasabb pontján helyezik el. A víz felmelegedésekor a felesleges vízmennyiség a tartályba áramlik, lehűléskor pedig visszaszívódik a rendszerbe. A nyitott tágulási tartály méretezésekor fontos szabály, hogy a teljes fűtési rendszer térfogatának legalább 7%-át kell tágulási térfogatként beépíteni. Például egy 100 literes fűtési hálózat esetén legalább egy 8-10 literes tartály szükséges. Padlófűtés esetén, a nagyobb vízmennyiség miatt, ennél nagyobb tartályra is szükség lehet. A nyitott rendszerek előnye az egyszerűségük és az alacsonyabb bekerülési költség, hátrányuk viszont, hogy kevésbé hatékonyak a levegő bejutásának megakadályozásában, ami korrózióhoz vezethet.
Zárt Tágulási Tartályok:A zárt rendszerek sokkal praktikusabbak és hatékonyabbak. Működésükkel megelőzhető a fűtési rendszer korrodálódása. Lényegük, hogy belsejükben egy rugalmas gumimembrán kettéválasztja a vizet és a levegőt (vagy inert gázt, mint a nitrogén). Ez a membrán megakadályozza, hogy levegő jusson a fűtési rendszerbe. Ha nem kerül levegő a csövekbe, akkor nehezebben alakul ki korrózió. A zárt tágulási tartályok különböző méretekben és kivitelben érhetők el, beleértve a függőleges és fekvő állású változatokat, valamint a helytakarékos szögletes modelleket. A gumimembrán anyaga és a tartály belső bevonata kulcsfontosságú a tartály élettartama és a rendszer biztonsága szempontjából. A prémium minőségű tartályokat gyárilag nitrogénnel töltik fel. A nitrogén molekulái nagyobbak az oxigénénél, így sokkal lassabban szivárognak át a gumimembrán pórusain, emellett nem okoznak belső oxidációt.
A Megfelelő Tágulási Tartály Kiválasztásának Szempontjai
A tágulási tartály kiválasztásakor nem csupán a méret és az ár számít, hanem számos egyéb tényezőt is figyelembe kell venni.
Alkalmazási Terület:Fontos odafigyelni arra, hogy a gyártók hova tervezték az adott terméket. Léteznek kizárólag fűtési és hűtési rendszerre gyártott tágulási tartályok, amelyeket ivóvizes körben nem szabad alkalmazni. Ezek anyaga és belső bevonata ugyanis nem felel meg az élelmiszerbiztonsági szempontoknak. A gumimembrán anyaga és a tartály belső bevonata jelenti a legfontosabb különbséget a fűtési és az ivóvízrendszerben használt tartályok között. A fűtési tartályok membránja jellemzően nem élelmiszerbiztos, és a tartály belső fala nincs speciálisan védve a korróziótól, mivel a fűtővíz elvileg oxigénmentes. Ezzel szemben az ivóvízrendszerben használt tartályok membránja élelmiszerbiztos anyagból készül, és a belső bevonat is ellenáll a korrozív hatásoknak.
Méret és Kialakítás:A tartály méretének meghatározásánál figyelembe kell venni a fűtési rendszer teljes víztartalmát. Általános ökölszabályként a rendszerben lévő teljes vízmennyiség 7-10%-át érdemes tágulási térfogatként beépíteni. A méretezés során a legközelebbi járatos méretre kell felfelé kerekíteni. Azokba a helyiségekbe, ahol helyhiány miatt a hagyományos, hengeres tartályok nem férnek el, érdemes szögletes kivitelt választani. Kisebb tartályoknál (2-50 liter) a membrán fixen rögzített, így szakadás esetén a teljes tartályt cserélni kell. Nagyobb, ipari vagy álló kivitelű tartályoknál gyakran cserélhető zsákmembrán található, ami gazdaságosabb megoldás.
Szerelés és Elhelyezés:A fűtési rendszereknél a legideálisabb hely a tágulási tartály számára a visszatérő ág, a keringető szivattyú szívó oldala közelében található. Itt a víz hőmérséklete a legalacsonyabb, ami kíméli a gumimembránt és meghosszabbítja a tartály élettartamát. Bár a membrános tartályok elméletileg bármilyen helyzetben működnek, a szakmai ajánlás a vízoldali csatlakozással lefelé (függőlegesen) történő szerelés. Ennek két fő oka van: a légtelenítés megkönnyítése, mivel ebben az állásban a tartály vízterében esetlegesen összegyűlő levegőbuborékok könnyen vissza tudnak jutni a rendszerbe a légtelenítők felé, valamint a tartósság növelése, mivel a membrán aszimmetrikus feszülése így a legkisebb, ami hosszabb élettartamot eredményez.
Előfeszítési Nyomás:Az előfeszítési nyomást (a gázoldali nyomást) mindig a rendszer statikus magasságához kell igazítani. Alapesetben a tartályvonalat a rendszer feltöltése előtt 0,2-0,3 bar-ral kisebb nyomásra kell fújni, mint amekkora a rendszer tervezett alapnyomása. A nyomásmérő mutatójának figyelése fontos jelzés: ha a fűtés beindulásakor a mutató hirtelen és nagyot ugrik (pl. 1,2-ről 2,5-3 bar-ra), majd a lehűléskor drasztikusan visszaesik, akár nullára is, az arra utalhat, hogy a tágulási tartály méretezése vagy az előfeszítési nyomás beállítása nem megfelelő.
Speciális Alkalmazások: HMV és Szolár Rendszerek
A tágulási tartályok nem kizárólag fűtési rendszerekben játszanak fontos szerepet, hanem a használati melegvíz (HMV) és a szolár (napkollektor) rendszerekben is.
Használati Melegvíz (HMV) Tágulási Tartályok:A bojler felfűtése során a víz kitágul. Ha nincs beépítve HMV tágulási tartály, a többletvíz a biztonsági szelepen keresztül távozik, ami vízpazarlás és folyamatos terhelést jelent a bojler tartályára és a csőrendszerre. Az HMV tágulási tartállyal kiküszöbölhetők az ivóvíz rendszer nyomásingadozásából adódó problémák és a lehetséges meghibásodások. A felépítésük megegyezik a fűtési tágulási tartályokéval, a különbség annyi, hogy magasabb nyomást bírnak, valamint az ivóvízhez alkalmas a membrán anyaga.

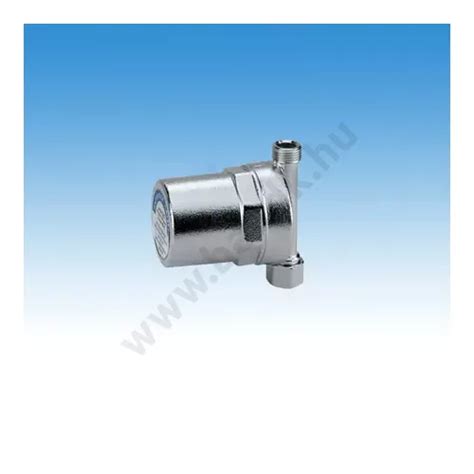

Vízütésgátlók:A vízütésgátlókat a csaptelepek, elektromos berendezések (mosógép, mosogatógép) védelme érdekében célszerű beépíteni a HMV hálózatba. A karos csaptelepek hirtelen elzárása például vízütést tud okozni, mely káros hatással van minden a vízhálózatra kötött eszközre. A vízütésgátló védhet egy készüléket, ilyenkor közvetlenül a mosogató vagy mosógép elé tesznek egy kis méretű tartályt; a gyártók elő is írhatják garanciális feltételként a vízütésgátló beépítését.
Szolár Tágulási Tartályok:A napkollektoros rendszerek is hőtágulásnak vannak kitéve, így itt is szükség van tágulási tartályra. A szolár rendszerekben alkalmazott tágulási tartályoknak ellenállónak kell lenniük magasabb hőmérsékletnek és a fagyálló folyadékoknak is. A tartályon NINCS további csatlakozási lehetőség, például folyadékhőmérséklet-mérő csatlakoztatására. A tartályok anyaga és kialakítása biztosítja a fagyálló (glikol) és víz keverékű rendszerekben való alkalmazhatóságot.
Mi az a hőtágulási tartály? - Az Amtrol Tech véleményei
Garancia, Szállítás és Ügyfélszolgálat
A Kazán WebShop hangsúlyozza, hogy nem csupán egy webáruház kíván lenni, hanem igazi szolgáltatást nyújtani vásárlóinak. Amennyiben raktárról elérhető termékeik közül választ, úgy a kiszállítás maximum 4 munkanapot vesz igénybe, még a nagy méretű és súlyos termékek esetében is. Közvetlen kapcsolatban állnak gyártóikkal, ezért a legnépszerűbb termékeiket saját raktárukból tudják postára adni. A partnereik által szolgáltatott információk és árak tájékoztató jellegűek, melyek esetlegesen tartalmazhatnak téves információkat. A képek csak tájékoztató jellegűek és tartalmazhatnak tartozékokat, amelyek nem szerepelnek az alapcsomagban. A termékinformációk (kép, leírás vagy ár) előzetes értesítés nélkül megváltozhatnak. A pontos szállítási költségről a termék kosárba helyezése után a "Szállítási és fizetési mód" oldalon lehet tájékozódni.
Példák Különböző Típusú Tartályokra
A piacon számos neves gyártó kínál tágulási tartályokat, mint például a Flamco, az Aquasystem és a Kolotech.
- Flamco Contraflex és Flexcon R: A Flamco Contraflex 100 egy zárt fűtési és hűtési rendszerekhez alkalmazható tartály, 2.5 bar előnyomással és 6 bar végső nyomással. A Flamco Baseflex egy függőleges kialakítású tartály, szintén zárt, központi fűtési és hűtési rendszerekhez.
- Aquasystem AR és AQUA OLA: Az Aquasystem AR egy használati melegvíz (HMV) tágulási tartály, zárt fűtési rendszerekben alkalmazzák a nyomásváltozások kiegyenlítésére. Az AQUA OLA 50l függőleges és 60l fekvő hidrofor tartályok szivattyúzott víz tárolására szolgálnak házi vízművek, szivattyú- és nyomóállomások vagy ipari állomások számára.
- Kolotech 40 L Nyitott Fém Tágulási Tartály: Ez a tartály acéllemez anyagának köszönhetően kiváló tartósságot és hosszú élettartamot biztosít. 40 literes űrtartalmával, 500 mm magasságával, 330 mm mélységével és szélességével, valamint 15 kg-os súlyával könnyen integrálható és elhelyezhető. Ideális nyitott fűtési rendszerekhez.
Ezek a példák is jól mutatják a tágulási tartályok sokféleségét és fontosságát a különböző vízellátási és fűtési rendszerekben. A megfelelő tágulási tartály kiválasztásához érdemes szakértők segítségét kérni, hogy biztosítsuk rendszerünk optimális működését és hosszú élettartamát.
