Lapostetők szigetelése: A tökéletes védelem rétegei
A lapostetők szigetelése összetett feladat, amely számos technikai és anyagtechnológiai ismeretet igényel. A vízhatlan szigetelés szükségességét tekintjük kiindulási alapnak, azonban a modern építéstechnika ennél jóval többet kínál. A rétegsorrendű (rétegfelépítésű) tetőknek nevezzük azokat a szerkezeteket, ahol a funkciók szerinti rétegek meghatározott sorrendben kerülnek kialakításra. A mai modern lapostetők nem csupán a csapadékvíz elleni szigetelést látják el, hanem hőszigetelési, párazárási és esetenként esztétikai funkciókat is betöltenek.
A lapostetők a használatuk szerint lehetnek járható un. tetők (például teraszok, zöldtetők) és nem járható, felülről sérülékeny lágy fedéssel, ill. kavicsterítéssel lezárt lapostetők. A járható tetők esetében a rétegrendnek ellenállóbbnak kell lennie a mechanikai igénybevételekkel szemben, és akár útpályaszerkezettel is rendelkezhetnek. Az összevont funkciójú rétegfelépítés másik változata az un. ellát. tető, ahol a vízszigetelő réteg nem készül, hanem a vízszigetelést a felső síkjára helyezett, víznyomásálló vízszigetelő anyaggal biztosítják. Ez a megoldás különösen olyan helyeken jöhet szóba, ahol a tető folyamatosan vízzel van elárasztva, mint például bizonyos speciális zöldtetők vagy víztározó funkciójú fedélzetek. A külföldi szakirodalomban Tillmann néven is említik ezt a típust.

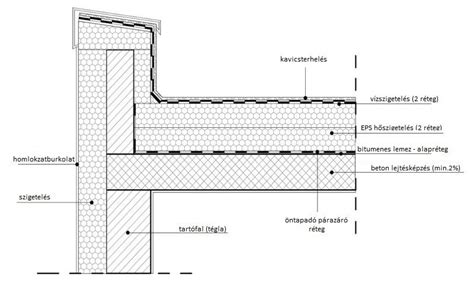

A hőszigetelés jellegétől függően (pl. szálas anyag, porózus réteg stb.) és az alkalmazott teherhordó födém anyagától függően alakulnak ki a különböző rétegrendek. A polisztirolhab hőszigetelő lemezek alkotják az egyik leggyakoribb hőszigetelési megoldást a lapostetők esetében. A rétegsorrend alapvető megválasztása, azaz az egyenes, ill. fordított rétegrend, meghatározza a párazáró, páranyomást kiegyenlítő vagy vízelvezető rétegek helyét és szerepét. A fordított rétegrend, ahol a hőszigetelés a vízszigetelés felett helyezkedik el, különösen a járható és zöldtetők esetében terjedt el, mivel védi a vízszigetelést a mechanikai sérülésektől és a hirtelen hőmérséklet-ingadozásoktól.
A tervezés során figyelembe kell venni a hőmozgásból eredő feszültségeket. A vonalkázással is kiemelt 4. és 15. utal arra, hogy számos hőmozgásból eredő tönkremenetel (pl. repedésmentesség) elkerülése érdekében a teljes tetőszigetelési rétegsort dilatálni kell. Ez különösen a nagyobb kiterjedésű tetőkön, vagy ahol a szerkezet eltérő anyagokból épül fel, kiemelten fontos. A dilatációs hézagok kialakítása biztosítja a szerkezet mozgásterét, megakadályozva a belső feszültségek felhalmozódását és a szigetelés károsodását.
A vízszigetelés fontossága és anyagai
A vízhatlan szigetelés a lapostetők legfontosabb funkciója. Ennek érdekében speciális, víznyomásálló vízszigetelő anyagokat kell alkalmazni, amelyek ellenállnak a csapadékvíz okozta terhelésnek és az időjárás viszontagságainak. A régi, oxidbitumenes lemezeket az 1960-as években kezdték felváltani a ma már széles körben elterjedt modifikált bitumenes lemezek. Előbbieknek rossz az olvadáspontjuk és a hideghajlíthatóságuk is - emiatt sem télen, sem nyáron nem lehet velük dolgozni.
Trunk Tamás, a Tető-Plusz Kft. és az Euroszig Kft. tulajdonosa, valamint az Épületszigetelők, Tetőfedők, Bádogosok és Ácsok Magyarországi Szövetségének (ÉMSZ) alapító tagja, 1983 óta foglalkozik tetőszigeteléssel. Elmondása szerint a modifikált kifejezés arra utal, hogy a bitumen összetételét különböző műanyagok hozzáadásával módosítják a gyártás során. Attól függően, hogy a bitumenhez milyen anyagot adnak még hozzá, különböző végtermékek keletkeznek. A modifikált bitumenes lemezek hideghajlíthatóságát laboratóriumban vizsgálják. A mintát bizonyos ideig meghajlítva tartják a gyártó által meghatározott hőmérsékleten. Ennek az a jelentősége, hogy ha hideg évszakokban szigetelünk, akkor alacsony hidegajlíthatósági tulajdonságokkal rendelkező anyagokat kell alkalmaznunk. Fontos, hogy milyen modifikációjú a lemez, milyen hordozó réteg van benne, és milyen védelemmel van ellátva.

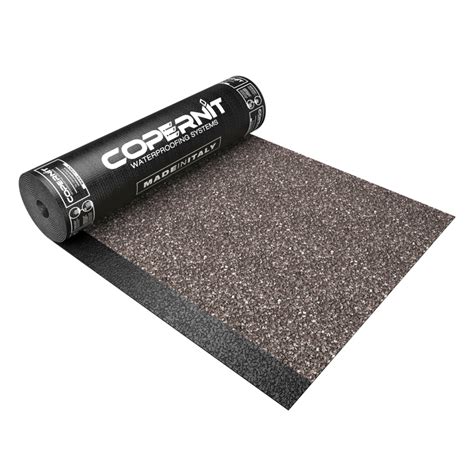

A modifikált bitumenes lemezek kiemelkedően magas műszaki paraméterek miatt mindenhol alkalmazhatóak, de kimondottan új épületek, ipari épületek, zöldtetők, garázstetők, hidak beépítésére ajánlottak. Kiváló műszaki paramétereik miatt tulajdonképpen mindenhol alkalmazhatók. Jó ha tudjuk, hogy ezek a lemezek a kivitelezés után is rugalmasak maradnak. A gyártás során a lemez alsó oldalán egy gyorsan olvadó, úgynevezett PE fólia van, mely általában a gyártók nevét tartalmazza. A modifikált bitumenes lemezekkel kétrétegű, 8 mm-es szigetelést tudunk készíteni, amely megfelelően ellenáll a sérüléseknek, valamint többféle aljzathoz is használható (pl: beton, fém).
A technológia fejlődésével megjelentek a műanyag tartalmú PVC lemezek, a polietilén alapú TPO/FPO lemezek, a műkaucsuk (EPDM) lemezek, stb. Ezeknek is megvannak az előnyei, például, hogy egyrétegűek, így könnyűek, és a kivitelezés is gyorsabb, ha ezeket a lemezeket használjuk. De vannak hátrányaik is: gyorsabban elöregednek, sérülékenyebbek (1,2-2 mm vastagságúak), ebből adódóan kivitelezéskor gyakoribb a hibalehetőség. A bitumenes lemezt megfelelő alapanyag-választással, szakszerű kivitelezéssel szinte bárhol lehet alkalmazni. Egy ipari épület szigetelésénél például célszerűbb a bitumenes lemezt használnunk. A PVC lemezek súlya kisebb, mint a bitumenes lemezeké, és kevesebb előkészítést igényelnek kivitelezéskor. Így célszerűbb használni őket például olyan ipari csarnokoknál, ahol gyors telepítésre van szükség. Ne felejtsük el, hogy a PVC lemezeket mechanikusan is rögzítenünk kell, vagy kavicsleterhélést kell alkalmazni elválasztó réteggel.
A modifikált bitumenes lemez alkalmas azokban az esetekben, amikor a tető hosszú távú ellenállóságot és magas hőállóságot igényel. Kiváló választás lapostetők, vagy beton/fémfelületek szigetelésére (például: fordított rétegrendű terasztetők, fordított rétegrendű zöldtetők, parkolótetők).
A kivitelezés buktatói és a megelőzés
A lapostetők szigetelésénél számos hiba merülhet fel, amelyek a rossz tervezésből, anyagválasztásból vagy szakszerűtlen kivitelezésből adódnak. Trunk Tamás szerint az egyik gyakran előforduló hiba, hogy a tervező olyan helyre is PVC szigetelést tervez, ahová bitumenes szigetelést kellene használni. Ha például PVC lemezt választunk, de az adott tetőn a magas hőmérséklet miatt inkább modifikált bitumenes lemezt kellett volna használni, akkor az anyag gyorsan elöregedhet, és a szigetelés nem lesz tartós.
A szakmai felügyelet hiánya szintén komoly problémákat okozhat. Ha a kivitelezés során nincs megfelelő művezetés, vagy a kivitelező nem ismeri az alkalmazástechnikát, számos hiba előfordulhat. Alapozás elhagyása: a teljes felület alapozása elengedhetetlen! Akkor is alapozni kell, ha a felület új, vagy tisztának tűnik. Az alapozás célja, hogy elősegítse a szigetelőanyag megfelelő tapadását a tetőfelülethez, és biztosítsa a felületi előkészítést.
Nem megfelelő hegesztés: a bitumenes szigetelő lemezek teljes felületi hegesztése kulcsfontosságú. A lemezek hosszanti toldásának készítésekor az az alapkövetelmény, hogy az illesztésnél legalább 1 cm vastagságú hengereléssel történjen a kifolyás. A végtoldás minden esetben min. Ugyanez a követelmény a palaörlemény elkenésekor a függőleges szigetelések letalpalásánál, a páraszellőzők, csatornaszellőzők, átvezetések gallérozásánál is. A gallérozás azt jelenti, hogy az átvezetéseknél - például csövek, kábelek, vagy egyéb vezetékek áthaladása a szigetelt felületen - olyan védő “gallért” készítünk, amely biztosítja, hogy a szigetelés körül ne sérüljön a felület. Ez megakadályozza a víz beszivárgását. A letalpalás a szigetelő anyag megfelelő rögzítését jelenti. Ezt úgy kell kiviteleznünk, hogy az ne mozduljon el, és jól tapadjon az aljzathoz.

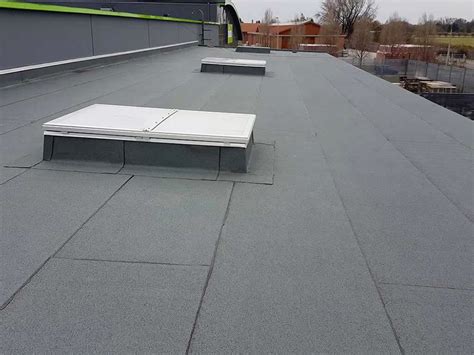

Tetőösszefolyók, pára- és csatornaszellőzők, átvezetések szakszerűtlen beépítése: ha ezeket az elemeket, a fontos tartozékokat nem megfelelő módon építjük be, az hosszútávon komoly problémához vezethet. Például, ha a tetőösszefolyó nem a mélypontra kerül, vagy nincs kialakítva a víz lefolyását biztosító zsomp. A zsomp célja, hogy a víz a tetőről megfelelő irányban lefolyjon, és ne okozzon állóvizet vagy beázást. Az összefolyók gondos, szakszerű rögzítése, tömítése elengedhetetlen (gumigyűrűs csatlakozás). Ha erre nincs lehetőség (például tetőfelújítás esetén), akkor torlódásgátlóval ellátott összefolyót építsünk be és olyan tömítőanyagot használjunk, ami nem nedvszívó felületre is tapad.
A páraszellőzőknél fontos megemlíteni, hogy nem „dísznek” vannak a lapostetőn. Nagyon fontos szerepük van a rétegrend kisszellőztetésében. A páraproblémákkal (rétegrendben lecsapódó pára, beázás) rendelkező tetőknél 50/50 cm-es raszterben megperforált tetőre filces páraszellőző kerül beépítésre, és itt 16 négyzetméterenként elhelyezett páraszellőzőkkel kell biztosítanunk a pára kivezetését a filces lemez alól. Ez azt jelenti, hogy a tetőn egy rácsos mintázatot alakítunk ki, ahol a perforált (lyukacsos) felület, amelyet a páraszellőző rendszerhez használunk, 50 cm x 50 cm-es négyzetekben van elosztva.
A szigetelést csatlakoztatunk a nyílászárókhoz, akkor minden esetben készítenünk kell alumínium sínnel egy mechanikus rögzítést is, tömítéssel, 25 cm-ként rögzítve. A szakszerűtlen hézagkialakítás, ill. a tetőszegélyezés problémakörét a 285. szerkezeti részletek helye látható sematikus rajzon, a 286.-292. és a 298.-299. ábrák mutatják be részletesen. A 3. ábra egy speciális csatlakozási módot illusztrál. A 4. ábra a falcsatlakozás felső széléig, ill. a csapadékvíz elvezető hálózatba történő bekötést mutatja be. Az 5. ábra a vasbetonszerkezetű falpanelként megvalósított attikafalhoz történő csatlakozást, míg a 6. és 7. ábra az ereszcsatorna és a víznyelők beépítésének fontosságára hívja fel a figyelmet.
Számos hőmozgásból eredő tönkremenetel (pl. repedésmentesség) elkerülése érdekében a teljes tetőszigetelési rétegsort dilatálni kell. A 25. részlet a vízzel elárasztott különleges tetőre utal, míg a 29-es szám alatt a vízelárasztott tető víznyelő részlete látható. A víznyelők környezetében növénymentes védőterületet kell biztosítani, és a víznyelő környezete hőszigetelt un. maradhat. A 280. ábra a kéthéjú tető megoldásának szerkezeti részleteit mutatja be.
Zöldtetők és speciális kialakítások

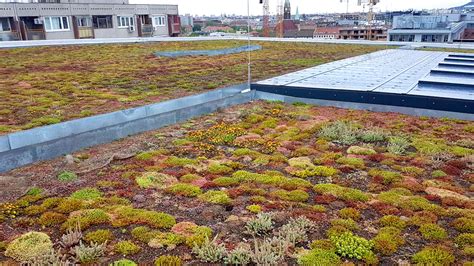

A Nyugat-Európában rohamosan népszerűsödő zöldtetők (33. kép, 34. ill.) a lapostetők egy különleges, funkcióval gazdagított változatai. A növényzet összeválogatása kertészmérnöki feladat, figyelembe véve a helyi klímát és a tetőszerkezet teherbírását. A növényzettel telepített un. zöldtetők hozzájárulhatnak a nagyon leromlott városlakói közérzet javításához, és jelentősen csökkenthetik a városi hősziget hatást.
A zöldtetők kialakítása speciális vízszigeteléseket igényel, amelyek bizonyítottan gyökérállóak. A növényzet és a talajréteg nedvességtározó tulajdonságú szemcsés rétegekkel (pl. agyaggranulátum) biztosítható, amelyek a csapadék egy részét elnyelik, így csökkentve a vízelvezető rendszer terhelését. A megfelelő vízelvezetés biztosítása érdekében különleges víznyelő beépítési részletek problematikájára kell odafigyelni.
A zöldtetők kialakítása során a rétegsorrend megválasztása kulcsfontosságú. A fordított rétegrendű zöldtetők esetében a hőszigetelés a vízszigetelés felett helyezkedik el, védve azt a gyökerektől és a mechanikai sérülésektől. A növényzet kiválasztása mellett gondoskodni kell a kavicsréteg biztonságos rögzítéséről is. A zöldtetők karbantartási igénye alig jelentkezik, de rendszeres felügyelet és tisztítás szükséges. Hideg időszakban a tetőt vízteleníteni kell a fagykárok elkerülése érdekében.
A kéthéjú tető megoldása ritkán alkalmazott, de bizonyos épületeknél indokolt lehet. Jellegzetes kéthéjú hidegtető változatok szerkezetpéldái még a 281. ábrán láthatók. Ez a megoldás lehetővé teszi a szellőző légréteg kialakítását a rétegek között, ami hozzájárulhat a páratechnikai problémák megelőzéséhez.
A hőszigetelő táblák rögzítéstechnikája is folyamatosan fejlődik. A korábbi, foltszerű leragasztás helyett egyre inkább terjed a hőszigetelő táblák mechanikai rögzítése, amely biztosítja a stabil és tartós rögzítést. Lehetőség van a mechanikai rögzítés és a ragasztás kombinációjára is.
A folyamatos fejlesztéseknek köszönhetően egyre több újdonság jelenik meg a piacon. Már most is ismerünk új megoldásokat, néhány gyártó például olyan lemezeket készít, amelyek radonsugárzás ellen is védenek. A radonsugárzás a radon nevű, természetes radioaktív gáz kibocsátása során keletkezik. A radon a talajból szivárog fel, és a házak belső terébe is bekerülhet, különösen akkor, ha a ház alapja közvetlenül érintkezik a talajjal, vagy ha a szellőzés nem megfelelő.
