Áthidalók: A nyílások teherhordó lelkei az épületekben
Az építkezések világában számos olyan építőelem található, amelyek első pillantásra talán nem tűnnek ki, mégis kulcsfontosságú szerepet játszanak az épületek stabilitásában és tartósságában. Ilyen elemek az áthidalók is. Bár nevük néha megtévesztő lehet, és nem feltétlenül hidakhoz kapcsolódnak, funkciójukban mégis hasonló szerepet töltenek be: biztosítják a terhek átvezetését és megakadályozzák a szerkezetek deformálódását. Ezek a gerendaszerű építőelemek felelnek azért, hogy a falazatban kialakított nyílások, mint például ajtók, ablakok vagy belső átjárók, ne jelentsenek gyenge pontot az épület teherhordó vázában.
Mi is az az áthidaló és mire szolgál?
Az áthidaló egy olyan teherhordó építőelem, amely a falazatban létesített nyílások, mint az ajtók és ablakok, fölött helyezkedik el. Fő feladata, hogy a felette elhelyezkedő falazat, födém vagy egyéb épületszerkezet súlyát, azaz a ránehezedő terhet, biztonságosan elvezesse a nyílás két oldalán található, függőleges tartószerkezetekre, azaz a falazatra. Ezzel megakadályozza, hogy a nyílás keretére vagy magára a falazatra közvetlenül nehezedjen a teljes terhelés, ami repedésekhez, deformációkhoz vagy akár súlyosabb statikai problémákhoz vezethetne. Az áthidalók tehát elengedhetetlenek az épületek szerkezeti integritásának biztosításához.
Az építőelemek ezen kategóriája igen sokrétű, hiszen különböző építési helyzetekhez és terhelésekhez eltérő típusú és méretű áthidalókra lehet szükség. Az interneten információt keresve gyakran találkozhatunk azzal a kihívással, hogy az áthidalók sokfélesége és többféle funkciója miatt nehéz lehet eligazodni. Azonban az alapvető funkció minden esetben ugyanaz: a terhek biztonságos elosztása és átvezetése.
A rövid áthidalók funkciója és története
A nyílások feletti áthidalók funkciója nem új keletű találmány. Az építészet története során mindig is szükség volt olyan megoldásokra, amelyek a falazat megszakításait képesek voltak áthidalni. Régebben elterjedt megoldásnak számítottak a vastag fagerendák, de vasból készült elemeket is gyakran alkalmaztak az ajtók és ablakok fölött. Nagyobb fesztávok áthidalására a középkori mesterek gyakran folyamodtak boltíves rendszerekhez, amelyek öntartó szerkezetként funkcionáltak, kiváltva ezzel a hagyományos gerendákat.
Bár sok régi épület ma is áll, igazolva ezen korábbi megoldások tartósságát, a modern építési szabványok már csak ritkán engedélyezik alkalmazásukat. Ennek oka, hogy a fa idővel elkorhadhat, a vas pedig rozsdásodhat. Emellett ezek a régi típusú áthidalások gyakran akadályozzák a hatékony hőszigetelés kialakítását, ami a mai energiahatékonysági követelmények mellett már nem elfogadható. A mai modern áthidalók már különleges szerkezetű és gyártástechnológiával készülő elemek.
Modern áthidalók: Anyag, szerkezet és típusok
A mai modern áthidalók, bár első pillantásra néha "téglagerendáknak" tűnhetnek, valójában speciális kialakítású és gyártási eljárással készülő építőelemek. A piacon elérhető áthidalók többségére jellemzőek bizonyos fő paraméterek, bár kisebb eltérések előfordulhatnak a gyártók között.
Miből készülnek az áthidalók?
Az áthidaló elemek külső burkolatát általában kerámia kéregelemek alkotják, amelyeket téglaipari technológiával gyártanak. Ez a kerámia réteg adja azt a jellegzetes megjelenést, ami miatt első ránézésre téglából készült rudaknak tűnhetnek. Ezeket a kiégetett kerámiaelemeket gyártópadokon sorolják össze, jellemzően 0,25 méteres méretlépcsőkkel.
A belső szerkezetbe előfeszített betonacél kerül, amelyet speciális betonnal töltenek ki. A vasalás típusa és mennyisége az áthidaló hosszától függ. Általában 0,5 vagy 1,0 cm átmérőjű előfeszített betonacélszálakat alkalmaznak.
MDA és MDVA áthidalók: A különbségek
A piacon gyakran találkozhatunk MDA és MDVA jelölésű áthidalókkal. Az MDA elemek általában hosszabbak lehetnek, akár 3,25 méterig is, míg az MDVA elemek maximális hossza jellemzően 2,00 méter. Ez a hosszabb élettartam és a nagyobb teherbírás is indokolja az MDA elemek szélesebb kialakítását: az MDA elemek 12 cm szélesek, míg az MDVA-k 9 cm-esek. Mindkét elemtípus magassága általában 65 mm. Fontos megjegyezni, hogy ezek az adatok nem vonatkoznak az "elemmagas" áthidalókra, amelyek külön kategóriát képviselnek.
Miért "téglának" álcázzák az áthidalókat?
Az áthidalók kerámia burkolata nem csupán esztétikai célokat szolgál. Az azonos felületképzés megkönnyíti a beépítést, mivel a vakolat vagy a hőszigetelő táblák hasonlóan tapadnak rá, mint a falazatra. Ezenkívül a kerámia máz némi védelmet nyújt az időjárás viszontagságaival szemben is.
Az áthidalók beépítése: Fontos szabályok és tudnivalók
Bár az áthidalók beépítése technikailag nem tűnik bonyolult feladatnak, néhány alapvető szabály betartása elengedhetetlen a szerkezeti biztonság és a tartósság érdekében.
Alapvető beépítési elvek

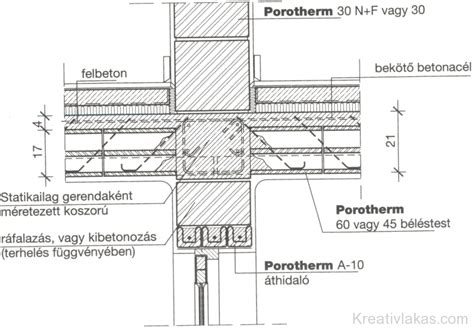

Az áthidalókat az ajtó vagy ablak nyílásának tetejére kell fektetni. Elengedhetetlen, hogy az áthidaló mindkét oldalon megfelelő hosszúságban ráterjedjen a falazatra. Az általános szabály szerint az áthidalónak legalább 25 centiméterrel hosszabbnak kell lennie az áthidalandó nyílásnál, ami azt jelenti, hogy mindkét oldalon 12,5-12,5 cm-rel kell túlnyúlnia azon.
A felfekvési felületen, azaz a túlnyúló részeken, egy kiegyenlítő habarcsréteget kell felhordani, amelybe az áthidalót ágyazzák. Az áthidalók fölé ezután betonozni vagy falazni kell, amíg el nem érjük a következő téglasor magasságát. A beton megkötése után az esetlegesen szükséges alátámasztás eltávolítható.
Hőhidak kialakulásának megelőzése
A modern építészet egyik kulcsfontosságú szempontja az energiahatékonyság. A rosszul megválasztott vagy helytelenül beépített áthidalók jelentős hőhidakat okozhatnak. A hőhíd olyan hely, ahol az épületszerkezetben az átlagosnál nagyobb mértékű a hőveszteség. Különböző anyagok eltérő hőtani tulajdonságai miatt a hő nem egyenletesen áramlik az épületből kifelé. Az ablakok és ajtók környéke különösen hajlamos a hőhidak kialakulására, mivel az áthidalók anyaga és a falazat anyaga eltérő hőtani tulajdonságokkal rendelkezik.
A hőhidak elkerülése érdekében külső falak esetében gondoskodni kell a megfelelő hőszigetelésről az áthidaló mentén. Ez csökkenti a fűtési költségeket és növeli a komfortérzetet.
Az áthidalók terhelhetősége és méretezése
Az áthidalók kiválasztásánál elsődleges szempont a nyílás szélessége, amely meghatározza az áthidaló szükséges hosszát és vastagságát. Azonban a teherbírás pontos ismerete is elengedhetetlen. Az egyes elemek teherbírását bonyolult képletek és táblázatok alapján számítják ki, figyelembe véve az áthidaló típusát, méretét, a felette lévő terhelést és a falazat típusát.
A Bakonytherm elemmagas nyílásáthidalók például kialakításukban és méretrendjükben igazodnak a napjainkban elterjedt, 25 cm-es modulméretű modern falazati rendszerekhez. Ezek az elemmagas áthidalók, mint ahogy nevük is mutatja, megegyeznek a falazati rendszer elemmagasságával, így harmonikusan illeszkednek a falba, és megkönnyítik a szakszerű beépítést.
A belső nyílások felett ideális megoldásnak bizonyulnak a válaszfal áthidalók. Ezek általában 10 cm vastag falakhoz tervezett elemek, amelyek biztosítják a nyílások stabilitását, miközben könnyűek és egyszerűen beépíthetők.
A pontos méretezés és az áthidaló terhelhetőségének kiszámítása összetett feladat lehet. Ezért javasolt, hogy ezeket a számításokat bízzuk szakemberre, tervezőmérnökre, vagy kérjük ki az építőanyag-kereskedők tanácsát.
Az áthidalók alkalmazása különböző falvastagságok esetén
Az áthidalók méretei és beépítési módja a fal vastagságától is függ. Különböző falvastagságok esetén eltérő számú és elrendezésű áthidalóra lehet szükség a megfelelő teherátvitel biztosításához.
- 45 cm-es falvastagság esetén: A falazat belső oldalára két, a külső oldalra pedig egy MDA típusú áthidalót helyeznek el. Az áthidalók közé 8 cm vastag hőszigetelő táblát építenek be a hőhídmentesség érdekében.
- 38 cm-es falvastagság esetén: Belső teherhordó fal esetén három egymás mellé helyezett MDA típusú áthidalóval oldják meg az áthidalást. Külső teherhordó falazatnál a fal külső oldalán 8 cm vastag hőszigetelő táblát helyeznek el. A belső oldalon maradó sávban 2 db MDA jelű áthidalót építenek be, a köztük lévő hézagot pedig betonnal töltik ki.
- 30 cm-es falvastagság esetén: Belső teherhordó falazatnál 2 db MDA jelű áthidalót helyeznek el egymással szemben, a köztük lévő hézagot betonnal töltik ki. Külső teherhordó falazatnál a fal külső oldalán 5 cm vastag hőszigetelő táblát alkalmaznak, míg a belső oldalon 2 db MDA jelű áthidaló kerül beépítésre.
- 25 cm-es falvastagság esetén: Ebben az esetben két darab MDA jelű áthidaló egymás mellé helyezése elegendő a megfelelő áthidaláshoz.
A Porotherm áthidalók, mint a Wienerberger AG termékcsaládjának részei, népszerű és modern megoldást kínálnak a nyílásáthidalások kialakítására. Ezek a kerámia felületű áthidalók gyorsan és egyszerűen vakolhatók, és tökéletesen illeszkednek a Porotherm modulrendszerbe. A Porotherm áthidalók között olyan típusok is megtalálhatók, amelyek önmagukban teherhordók és kiemelkedő hőtartó, hőszigetelő képességgel rendelkeznek. A méretek széles skálán mozognak, 100-350 centiméter között, és korlátlanul darabolhatók, így egyedi nyílásméretekhez is jól használhatók.
Ez hogyan ál meg koszorú nélkül 🙄 - Kontárok Ausztriában?🤔
Előregyártott vasbeton szerkezetek és az áthidalók
A födémek és áthidalók túlnyomórészt előregyártott elemekből, helyszíni kapcsolatokkal készülnek. Anyaguk részben vagy teljesen vasbeton. A vasbeton tartószerkezetek többségét nagyüzemi előregyártással állítják elő. Az előregyártás során az egyes termékek mérete és teherviselése adott, de a beépítés során kiegészítő vasalásokkal a teherbíró képesség akár meg is többszörözhető.
Az áthidalók jelölésénél a betűk a típusra utalnak, míg a számjel az áthidalható nyílás méretét jelzi deciméterben. Léteznek hőszigeteletlen és hőszigetelt változatok is. A hőszigetelt áthidalók fokozott hőtechnikai követelményeknek eleget tevő falazati rendszereknél alkalmazhatók, hátrányuk azonban, hogy általában csak bizonyos falvastagságokhoz gyártják őket.
A hazánkban legelterjedtebb gerendák a feszített beton födémgerendák. Jelölésüknél a betű a típusjelet, az első szám a feszített huzalok számát, a második szám pedig a gerenda fesztáv méretét jelöli deciméterben. A különböző típusú gerendák és pallók alkalmasak pince feletti, emeletközi és tetőfödémek kialakítására, különböző szerkezeti vastagságokkal és tengelykiosztásokkal.
A kerámia béléstestek könnyű szállíthatóságuk és beépíthetőségük miatt kedveltek. A beton béléstestek bár nehezebbek és érzékenyebbek, bizonyos esetekben előnyösebbek lehetnek.
Összességében az áthidalók, legyen szó kerámia köpenyes vasbeton elemekről, Porotherm termékekről vagy más speciális típusokról, elengedhetetlen építőelemei a modern építészetnek. Szerepük nem csupán a statikai stabilitás biztosításában rejlik, hanem az energiahatékonyság növelésében és a komfortérzet javításában is. A szakszerű tervezés és beépítés garantálja, hogy ezek a "láthatatlan" hősök hosszú távon biztosítsák épületeink biztonságát és tartósságát.
