A keringető szivattyúk működési elvei és alkalmazásai
A keringető szivattyúk a modern épületgépészet és ipari rendszerek elengedhetetlen részei, amelyek hatékonyan biztosítják a folyadékok, elsősorban a víz, keringetését zárt rendszerekben. Legyen szó fűtésről, hűtésről vagy használati melegvíz (HMV) előállításáról, ezen készülékek kulcsszerepet játszanak a rendszerek optimális működésének és energiahatékonyságának biztosításában. A szivattyúk működési elve, felépítése, típusai és alkalmazási területei sokrétűek, és megértésük elengedhetetlen a megfelelő készülék kiválasztásához és hatékony üzemeltetéséhez.

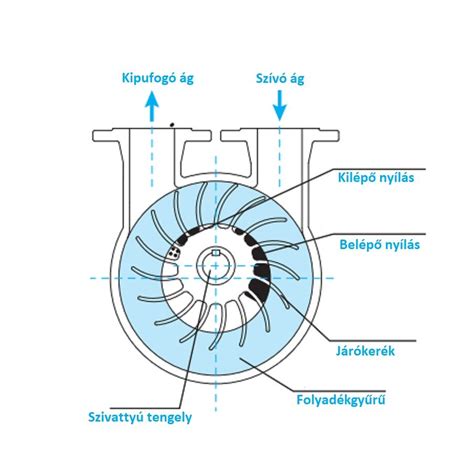

Az örvényszivattyú-elv: A keringető szivattyúk alapja
A háztartási és ipari használatra tervezett szivattyúk többféle elv mentén is működhetnek, de ezek leggyakoribbika az úgynevezett örvényszivattyú-elv, amelyre a keringető szivattyúk többsége is épül. Ezen elv lényege, hogy a szivattyú szívó csatlakozásán keresztül a berendezésbe kerülő folyadék örvényszerű mozgásba kezd, és így áramlik át a készüléken. Ezt az örvénylést a járókerék vagy lapátkerék hozza létre, amely a motor tengelyén helyezkedik el. A belépő folyadék keresztüláramlik a forgó keréken, örvényleni kezd, majd a tengelyre merőleges irányban távozik a járó- vagy lapátkerékről.
A szivattyú működését egy elektromos vagy egyéb meghajtással működő, forgó mozgást generáló motor biztosítja. Ez a forgó mozgás, a motor tengelyén keresztül, a járókerékre kerül át, amelynek ferde lapátjai mozgatják a vizet. Amikor a hűtő- vagy fűtő folyadék belép a rendszerbe, a forgatónyomatéknak köszönhetően a rotoron keresztül a járókerékbe kerül. A forgó kerék lapátjai mozgatják a vizet, közben annak áramlási sebessége megnő, míg végül kivezetésre kerül.
Az örvényszivattyú elvét a háztartási és a sokkal nagyobb teljesítményű ipari szivattyúknál egyaránt alkalmazzák. Több típusú berendezésnél is találkozhatunk vele, az önfelszívó locsolószivattyúktól kezdve a szennyvízátemelő szivattyúkon át a csőbúvár szivattyúkig. A keringető szivattyúk is ebbe az alkategóriába sorolhatók, és a vegyiparban, az élelmiszeriparban, az energiaiparban, a gépiparban és az épületgépészetben is előszeretettel alkalmazzák őket.

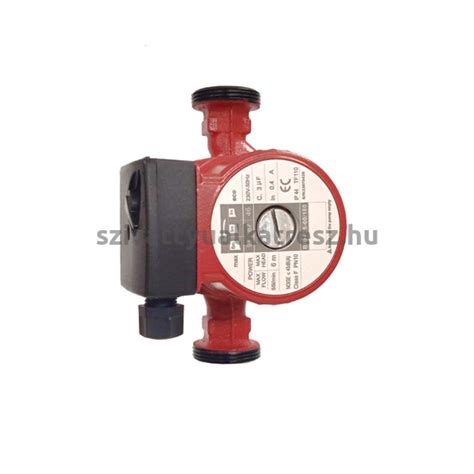

A keringető szivattyú felépítése és működése a fűtési rendszerekben
A keringető szivattyúk szerkezete standard módon épül fel. Rendszerint szivattyúházból, rotorból, járókerékből és tömítésből állnak. Mindezek mellett, a működésükhöz elengedhetetlen az elektromos áramkör, amellyel be lehet állítani a működési módokat, illetve figyelni lehet a motor paramétereit.
A szivattyú a meleg vizet a kazánból a fűtési testekhez, például a radiátorokhoz, vagy a padlófűtés csöveihez juttatja, majd az ott lehűlt vizet visszavezeti a kazánhoz. Ez a körfolyamat addig ismétlődik, amíg a rendszer el nem éri a kívánt hőmérsékletet. A folyamatos vízáramlás kulcsfontosságú, mert enélkül a hő csak lassan és egyenlőtlenül oszlana el. A fűtő szivattyú tehát létfontosságú eleme minden modern fűtési rendszernek, funkciója az emberi szívhez hasonlítható.
A szivattyúk működésével kapcsolatban különbséget kell tenni a tömítéses és a tömítés nélküli berendezések között. Az előbbi esetben a motor el van választva a szivattyúzott közegtől, kívülre van szerelve, és általában léghűtéses. A tömítés nélküli szivattyú viszont egy kompakt alkatrészből áll, ahol a motor a szivattyúzott közegben helyezkedik el. Ez utóbbi elnyeli a működésből származó hulladékhőt, és így biztosítja a szükséges hűtést. A tömszelencés keringető szivattyú esetében az áramvezető alkatrészeket tömítéssel vagy mechanikus tömítéssel választják el egymástól.
A tengely és a csapágyazás felel az egyenletes forgásért, míg a tömítések megakadályozzák a szivárgást. A modernebb típusoknál elektronikus vezérlőegységek is találhatók, amelyek automatikusan szabályozzák a működést a külső hőmérséklet, a nyomás vagy éppen az időzítés alapján. Az okos, szabályozható szivattyúk érzékelik, mikor csökken a fűtési igény. Ilyen lehet például, ha a termosztát lekapcsolja a kazánt. Ekkor a szivattyú automatikusan visszaveszi a teljesítményt, így megelőzi a túlmelegedést vagy az energiapazarlást.
A keringető szivattyúk típusai és jellemzőik
A keringető szivattyúkat többféle szempont szerint lehet csoportosítani. Az egyik legfontosabb megkülönböztetés a folyadék és a forgókerék érintkezésén alapul:
Száraztengelyű szivattyúk: Ezekben a készülékekben a rotor és a hűtőfolyadék nem érintkezik egymással. A rendszer minden eleme hermetikusan védve van a folyadéktól. A száraz típusok nagy előnye, hogy jelentős teljesítményre képesek és egyszerűen karbantarthatóak. Előszeretettel alkalmazzák ipari épületekben, gyárakban, műhelyekben, ahol nagymértékű szivattyúzásra van szükség. Igény esetén ezekben a modellekben a motor egy nagyobb teljesítményű modellre cserélhető. Hatékonyságuk közel 80%-os, ami meglehetősen soknak számít. Tulajdonképpen bárhová, bármilyen helyzetben telepíthetőek, hiszen a működésük megbízható és költségtakarékos. Hátrányuk viszont a magas zajszint, ami miatt nem szokták lakóhelyiségekben használni.
Nedvestengelyű szivattyúk: A száraz típusokkal ellentétben, a nedves szivattyúkban a rotor érintkezik a hűtőfolyadékkal, aminek a fő funkciója, hogy biztosítsa a motor hűtését. Ez esetben a víz nemcsak hűtést, hanem kenőmunkát is végez. Az egyik legnagyobb előnyük az alacsony zajszinten történő működés, ami annak köszönhető, hogy a hangot elnyeli a hűtőközeg. Emiatt nemcsak az ipari területeken, hanem a háztartásokban is előszeretettel alkalmazzák. Szinte semmilyen karbantartást nem igényelnek, nem kell profilaxist sem végezni. Rendszeres ellenőrzés és a mozgó alkatrészek kenése nélkül is képesek az igényeknek megfelelő, hibátlan működésre. Nagyon egyszerűen telepíthetőek és olyan hűtési módot tesznek lehetővé, ami nem igényel egyéb felszerelést. Ez a típus is hosszú élettartammal rendelkezik, és mindezek mellett az is az előnyei közé sorolható, hogy a javításhoz szükséges eszközöket, alkatrészeket kiváló ár-érték arányon lehet beszerezni. Hátrányuk viszont, hogy alacsony hatékonysággal működnek, ami közel 30%-ot jelent.
További fontos megkülönböztetés a sebességszabályozás alapján történik:
Állandó sebességű szivattyúk: Ezek a típusok jellemzően egyszerűbb rendszerekhez ideálisak, ahol nincsenek jelentős hőmérséklet-ingadozások. Ezek fix teljesítménnyel működnek, és nem reagálnak a rendszer nyomás- vagy hőmérsékletváltozásaira. Bár az áruk kedvező, hosszú távon nem túl gazdaságosak, hiszen a túlméretezésük, illetve az alulméretezésük komoly problémákat okozhatnak. Az Ariston (Wilo) kettő fokozatú szivattyúja automatikus sebességszabályozással rendelkezik, ami energiahatékony működést tesz lehetővé, hiszen a víz áramlásának sebességét az határozza meg, hogy mekkora hőre van szükség.
Szabályozható sebességű (intelligens) szivattyúk: Ezek a modernebb és intelligensebb működésűek. A rendszer aktuális igényeihez igazítják a fordulatszámukat, így mindig a szükséges teljesítménnyel dolgoznak. Ez nemcsak halkabb és hatékonyabb működést eredményez, de jelentős villamosenergia-megtakarítást is hozhat. Egész konkrétan, akár 50-70%-kal is kevesebbet fogyasztanak, mint a régebbi modellek. Elektronikus vezérléssel rendelkeznek, ami lehetővé teszi a finomabb szabályozást, ezáltal a magasabb energiahatékonyságot.
A keringető szivattyúk előnyei és felhasználási területei
A korszerű keringető szivattyúk számos előnnyel rendelkeznek. Az egyik legnagyobb előnyük, hogy bizonyos típusai nagyon halkan működnek és nem igényelnek karbantartást. Az energiatakarékos működés is fontos érv a használatuk mellett. Amennyiben az igényeknek megfelelően, okosan választjuk meg a szivattyút, akkor jelentősen csökkenthetjük a háztartásunkban az energiafogyasztást.
A rendszerben a nagy hőmérsékletkülönbség miatt nem ütközik akadályba a hűtőközeg áramlása. Mivel a folyadék mindig közel ugyanolyan sebességgel mozog a rendszerben, ezért a helyiségek felmelegítése egyenletesen történik. A keringető szivattyúknak köszönhetően kellemes hőmérsékletet lehet biztosítani a lakótérben. A szivattyú csökkenti a kazán működési idejét, amivel rengeteg energiát és költséget takaríthatunk meg. Ráadásul a felfűtési idő is gyorsabb, így kevesebb idő alatt érhető el a kívánt hőmérséklet. Ebből következik az is, hogy megnő a rendszer élettartama, mivel csökken a terhelés a kazánon és a csöveken.
Nem elhanyagolható az sem, hogy a korszerű keringető szivattyú működése csendesebb, vagyis zavaró zaj, zúgás vagy vibráció nélkül is tökéletesen üzemeltethető. Sőt, az automatikusan szabályozott rendszerek meghibásodás esélye jóval kisebb, mint a hagyományos verziók esetében. Ebből kifolyólag ritkábban kell szervizelni.
A keringető szivattyú leggyakoribb alkalmazási területe a zárt központi fűtési rendszerekben van, ami lehet egy családi házban, egy társasházban de akár egy ipari létesítményben is. Mindemellett használják padlófűtés és használati melegvíz (HMV) rendszerekben is, ahol rendkívül fontos, hogy a melegvíz folyamatosan rendelkezésre álljon, például hosszabb csőszakaszok esetén.
Keringtető szivattyú alapjai - Hogyan működik egy szivattyú? HVAC fűtési szivattyú működési elve
Mindazonáltal, nem csak fűtési rendszerekben találkozhatunk keringető szivattyúval. Ugyanolyan nélkülözhetetlen szerepet töltenek be a különböző hűtési rendszerekben (pl. klímákban vagy hőszivattyús rendszerekben), az ipari gépek hűtővizének keringetésében, valamint a legtöbb mezőgazdasági és állattartó telep hőellátásában. Egyszóval, a keringető szivattyú ott van mindenhol, ahol a meleg vagy hűtött víz folyamatos mozgatása elengedhetetlen.
Méretezés, beállítás, karbantartás és javítás
A megfelelő keringető szivattyú kiválasztása kulcsfontosságú a rendszer hatékony működéséhez. A nem megfelelően kiválasztott keringető szivattyú alul- vagy túlműködhet, ami magas energiafogyasztást és a rendszer túlterhelését eredményezheti. A méretezés során figyelembe kell venni a fűtött tér nagyságát (m²), a rendszer típusát (padlófűtés, radiátor, vegyes), a csővezeték hosszát és átmérőjét, valamint a kívánt hőmérsékletet és a hőleadást. A szivattyúnak le kell tudnia győzni a fűtési rendszerben keletkező ellenállást, hogy a víz a kívánt sebességgel áramolhasson. Fontos, hogy a méretezést szakemberre bízzuk.
A szivattyú bekötése a szükséges előírásoknak megfelelően kell történjen. Sokszor a gyártó is meghatároz olyan szabályokat, amiket a telepítés során alkalmazni kell. A telepítés egyik legfontosabb része a szivattyú hálózatra történő csatlakoztatása. Figyelembe kell vennünk a kazán és a fűtési rendszer típusát. A szivattyúk esetében számos olyan jelölés van, amely fontos információkat tartalmaznak, amik magukba foglalják a műszaki paramétereket, csatlakoztatási lehetőségeket, valamint az alkalmazási területeket is. Az emelőmagasság (H) a szivattyútechnika egyik alapvető paramétere, amely a szivattyú által generált hidraulikus nyomás vízoszlopmagasságban kifejezett értékét jelenti. A harmadik érték pedig (pl. -130; -180) a szivattyú beépítési hosszát jelenti mm-ben.
Az automata szivattyúk beállításához gyakran elég néhány gombnyomás, de fontos lehet a karakterisztika (állandó nyomás / változó nyomás) kiválasztása is, amit a rendszer típusa határoz meg. A szakszerű beállítás elvégzését érdemes rábízni egy szakemberre, ezzel elkerülhetjük a legkisebb hiba kialakulását is.
A minőségi keringető szivattyúk alapvetően kevés karbantartást igényelnek, bizonyos időközönként mégis érdemes elvégezni kisebb ellenőrzéseket. Még a szezon elején győződjünk meg arról, hogy a levegőztetés megfelelően működik. Ellenőrizzük az áramellátást és a vezérlést is. Ne feledkezzünk meg a szűrők, előszűrők és a szennyszűrők tisztításáról. Ha pedig zajos működést tapasztalunk, vizsgáljuk meg a csapágyat és a rotort. A keringető szivattyút jellemzően 8-12 évente érdemes cserélni, de korszerű rendszerekben akár 15 évig is megbízhatóan működhet. Ha a szivattyú nem indul, zúg vagy szivárog, azonnal forduljunk szakemberhez. Ő könnyedén felméri a helyzetet, és segít eldönteni, hogy a javítást, vagy a cserét válasszuk. Sok esetben gazdaságosabb a teljes csere, mint az alkatrészek pótlása.
Gyakori problémák és megoldások
A legjobb minőség esetén is előfordulhatnak különféle meghibásodások.
- A szivattyú nem működik: Ha a szivattyú nem indul, és nem folyik rajta víz, akkor az áramellátással lehet a gond.
- Zajos működés: Ha a szivattyú zajosan működik, akkor a csapágy lazulhatott meg, vagy a lapátkerékbe szennyeződés kerülhetett.
- Szivárgás: Ha szivárgásról van szó, ezért a tömítések meghibásodása vagy a víznyomás tehető felelőssé. Ilyen esetben a rendszert és a szivattyút szakemberrel kell átvizsgáltatni a csere vagy javítás érdekében.
Keringető szivattyúk ára és a legjobb márkák
A keringető szivattyú ára nagyban függ a típusától, a teljesítményétől és a gyártó márkájától. Az egyszerűbb modellek ára 15-30 ezer Ft között mozog, míg a szabályozható, prémium kategóriás típusok akár 60-100 ezer Ft-ba is kerülhetnek. Fontos, hogy ne csak az árat nézzük, hanem azt is, hogy az adott modell megfelel-e a rendszer teljesítményigényének, és rendelkezik-e korszerű energiahatékonysági funkciókkal.
A legismertebb és megbízható gyártók közé tartozik a Grundfos, a Wilo és a DAB. A Grundfos szivattyúk megbízhatóságukról és energiatakarékos technológiájukról ismertek. A Wilo szivattyúk a német precizitást képviselik, ezek a készülékek ugyanis megbízhatóan és halkan működnek. Az olasz DAB gyártó pedig az erős ár-érték arányú termékeivel van jelen a piacon. A legjobb keringető szivattyú mégis mindig az, amelyik az adott rendszerhez van igazítva, méretezésében, teljesítményében és felszereltségében is.
A szivattyú ebben az esetben egy befektetésnek is tekinthető. Érdemes kicsit többet rászánni az elején, mert így a pénzünkért megbízhatóságot és minőséget is kapunk. Így a keringető szivattyúba fektetett összeg rövid időn belül megtérül, ráadásul a többszörösét spórolhatjuk a segítségével.
