Áthidaló gerendák szabályos rögzítése: tervezés, beépítés és számítási szemlélet

Az áthidalók fontos elemei az építkezésnek. Feladatuk, hogy a főfalak és válaszfalak nyílásainál, mint az ablak, ajtó, falfülkék felett a falazat felülről ható nyomását a két oldalon lévő falszerkezetnek vagy pillérnek adják át. Amikor házépítés előtt állunk, elképzeljük, milyen is lesz az otthonunk külső megjelenése. Ha csak a homlokzatra gondolunk, ennek arculata nagyban attól függ, milyen és mekkora ablakokat, bejárati ajtót, teraszajtót, erkélyajtót alakítunk ki. Ezeknek az elemeknek a beépítése ma már elképzelhetetlen áthidalók nélkül.

Áthidalók a kőtömböktől a kerámiáig. Ha a régi korok épületeit vizsgáljuk, látható, hogy az áthidaló nem új találmány. Az ókori építészetben kőtömbökből készültek, majd a tégla elterjedésével az ebből kirakott ívek töltötték be ezt a szerepet. A 18. századtól acélgerendákat, a 20. századtól pedig vasbetont is használtak erre a célra. Napjainkban a kerámiaköpenyes vasalt beton vagy a pórusbeton felel meg leginkább a kívánalmaknak, egyszerre hőtechnikai és teherbírási szempontokat figyelembe véve. Persze ez nem jelenti azt, hogy ma kizárólag ezek a szerkezetek készülnek.

Könnyűszerkezetes, faba építkezéseknél az áthidaló is fa lehet. Régi téglafalazatú épületekben is találkozunk fa gerendával az ablak-ajtó fölött, ami a felülről jövő nyomást egyenlíti ki. Az előre gyártott acél, vagyis hengerelt acélgerenda és a vasbeton ma is használható, de kisméretű téglából kialakított boltív is ismert, ez utóbbi helyben készül, ugyanúgy, mint a múltban.

Helyszínen készített és előregyártott elemek

A falnyílások feletti rész megerősítésénél egyaránt figyeljünk arra, hogy elbírja a rá nehezedő terhelést, és át tudja adni a függőleges teherhordó szerkezetnek. Egyes épülettípusok az áthidalók helyben történő elkészítését és egyedi tervezést igényelnek, ezeket monolit szerkezeteknek nevezzük. A korai építészet óta ismert boltíves megoldások ma is jelen vannak, de ma inkább előre gyártott elemeket alkalmazunk, amelyek rendszerint acélból, pórusbetonból vagy kerámiaköpenyes vasbetonból készülnek. Az előre gyártott áthidalókat egyszerűen a helyszínre szállítják és beépítik, és bár a súlyuk eltérhet a helyben gyártottaktól, az előbbi technológia gyorsabb haladást biztosít.

Teherhordó és válaszfal áthidaló. A teherhordó áthidalók a főfalak nyílásainak áthidalására szolgálnak, és a terheket a falazatra továbbítják, a válaszfal áthidalók pedig a válaszfalak nyílásainak áthidalására. Mindkettő alkalmas családi házak, társasházak, ikerházak, irodaházak, gazdasági épületek nyílászárói fölötti áthidalásra. A teherhordó áthidalók magassága nagyobb, mint a válaszfal áthidalóké. Mindkettő többféle hosszúságban készül, jellemzően 100-325 cm között, 25 cm-es léptékkel. Minél hosszabb az áthidaló, annál nagyobb felfekvést igényeljünk.

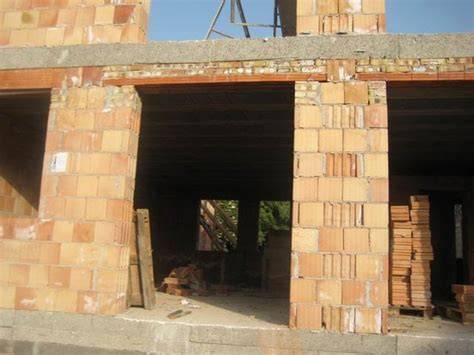

Pórusbeton és kerámia áthidalók. A két legnépszerűbb áthidaló, amelyek a kor követelményeinek megfelelnek és gyors beépítést tesznek lehetővé. A pórusbeton alapanyagai kvarchomok, cement, mész, víz, valamint pórusképző adalékok. A pórusok jó hőszigetelést biztosítanak, ideálisak, ha az épület pórusbetonból épül. A kerámiaköpenyes vasbeton kerámia áthidalók előre gyártott kerámiapapucsokból és vasalatból készülnek, amelyekbe beton kerül. A kerámia áthidalók előnyei közé tartozik a tűzállóság, hőszigetelés és hangszigetelés. A ráépítés során ráfalazás vagy rábetonozás szükséges, hogy létrejöjjön a tömör nyomott zóna.

A kerámia áthidalók előnyei közé tartozik a gyors beépítés és jó vakolhatóság, tartósság és környezetbarát jelleg. A kerámia áthidalók beépítéséhez figyelembe kell venni, hogy a vasak száma és keresztmetszete az áthidaló méretétől függ. A kerámiapapucsok előkészítése során a kerámiahéjba előre gyártott vasalat kerül, és a beton megkötése után méretre vágják. Az áthidaló csak ráfalazással vagy rábetonozással teljes, ki kell alakítani a tömör nyomott zónát. A ráfalazás csak kisméretű téglával megfelelő, üreges kerámiatéglával nem, mert nem veszi fel oldalirányból a nyomófeszültséget.

Az áthidalók előnye és használata

Az áthidalók beépítésének egyik alapkérdése, szükséges-e minden esetben az áthidaló alkalmazása. A költségek ellenére ezt nyílászárók statikailag megbízható rögzítéséhez, tágasabb helyiségek kialakításához és jobb energiahatékonysághoz szükséges. Régi épületek felújításakor gyakran ablakcserénél érdemes utólag áthidalót beépíteni. Az utólagos beépítéshez mérést és számolást igényel, és mindenképp szakemberrel érdemes elvégeztetni.

Hogyan válasszunk áthidalót? A választás a tervezéskor dől el. Függ az épület típusától, magasságától, szélességétől, hosszától, a falazóelemektől, a nyílászárók méretétől, a tervezett terheléstől és a költségvetéstől. A kerámia OK, mert a kerámiapapucsok a zsalu, avagy a zsalu, amibe a beton kerül. Az agyagot először az üzem melletti agyagdepóba szállítják, majd az üzembe kerül. A kerámiapapucsok elkészítése gyors és megbízható. A vasalás a vályú hosszában ki van kötve, és a beton megkötése után masszív merevséget ad a gerendának. A beépítés során a nyomott övet vagy ráfalazást kell kialakítani, és a falazat felületéhez igazítani a méreteket.

Az utólagos nyílásáthidalásnál figyelembe kell venni a fesztávot és a teherelosztást. A felfekvés hosszára és a kiemelt teherre is figyelni kell: az áthidaló feletti nyomott zónát a falazatnak kell továbbítani. A monolit vasbeton áthidalást általában tömör falú épületeknél alkalmazzák. Az előregyártott elemek előnye, hogy méretük igazodik a falakhoz és a nyílászárókhoz, így gyors beépítés érhető el. A porotherm A-10/A-12 típusú áthidalók és az M-25 elemek közötti különbségek fontosak: az A-10/A-12 kizárólag ráfalazással vagy rábetonozással alkalmazható, mert önmagában nem viseli a húzást. Az M-25 elemek viszont mind nyomást, mind húzást felvesznek, és akár ráfalazás nélkül is beépíthetők.

Az áthidalók beépítésének gyakorlati szabályai közé tartozik a felfekvés hosszának biztosítása legalább 12 cm mindkét oldalon, a felfekvésben és a margón lévő habarcs gondos tömörítése, és a falazat megfelelő kötése. Az alátámasztási igények is kiemelten fontosak: a Porotherm A-10 és A-12 nyílásáthidalók építés közben alátámasztás nélkül nem terhelhetők, ezért az alátámasztó állványzatot elő kell készíteni. A keletkező hőhidak megelőzése érdekében a falazás és a hőszigetelés közti kapcsolatok gondos kidolgozása szükséges. A hőhidak elkerülése érdekében az áthidalók közé 8 cm vastag hőszigetelő táblát kell beépíteni külső falaknál.

Speciális megoldások: boltívek és ívelt áthidalások

A boltívek és törtvonalú áthidalások esztétikai és statikai igények miatt kerülnek alkalmazásra. A boltöveket kőből, téglából vagy vasbetonból készítik, lehetnek egyenes vagy íves alakúak. A kőboltöveknél a kövek felületét gondosan kell megmunkálni, a kötéseket különleges téglakötési szabályokkal kell megvalósítani. A boltövet a falazat elhelyezésekor készítik el, és a boltvállat a gyámfal és a vállkő határozza meg. A törtvonalú áthidalások speciális nyílászárókat igényelhetnek, és előregyártott elemekkel vagy zsaluzással készülhetnek.

A boltöv minden esetben a teherátadást a két oldalról a falszakaszra vagy pillérre visszavezetve biztosítja. A különböző ívű boltövek mérete, a hézagok vastagsága és a falazat minősége mind befolyásolják a teherátadást. A párhuzamos hézagú vagy emelt ívű boltövek esetén a középvonalon meghatározandó sík a boltváll síkját adja meg. A tömör falazás esetén a záradékba ék alakú téglákat kell beépíteni. A boltövek beépítése során a mintázó állványzatot és a zsaluzatot megfelelően kell alátámasztani, és a falazatot a vállkialakítás után kell elkészíteni. A boltövet két oldalról egyszerre kell falazni, és a habarcsrétegeknek tömöregeknek kell lenniük.

Az acél- vagy vasbeton koszorúval összefogott áthidalókat ugyanolyan elvek szerint készítik, mint a monolit megoldásokat; a koszorúval együtt készülő áthidalások keresztmetszetét a beépített nyílászárók mérete és a terhelés alapján határozzák meg. A huzalos megoldások és a rabicháló használata gyakori a falak vakolása és a felületek bevakolása során, hogy a felület megfelelően készülhessen el. A hőhidak kockázata mindig fennáll, ezért a külső falaknál gondoskodni kell a megfelelő hőszigetelésről, és a vasbeton szerkezetek esetében különösen figyelni kell a hőátbocsátásra és a nedvességvédelmi megoldásokra.

Praktikus tippek az áthidaló beépítéséhez

A legfontosabb szabály: az áthidalónak 25 centiméterrel hosszabbnak kell lennie az áthidalandó nyílásnál, hogy mindkét oldalon 12,5-12,5 cm túlnyúlást biztosítsunk.
A felfekvési felületre 1 cm vastag kiegyenlítő habarcsréteget kell felhordani, és ebbe kell beágyazni az áthidalókat.
Az áthidalók fölötti részt vagy betonozni kell, vagy kisméretű téglából felfalazni, külső falaknál pedig a megfelelő hőszigetelésről gondoskodni kell a hőhíd elkerülése érdekében.
A falazatot úgy kell előkészíteni, hogy az áthidaló felfekvési pontjai alá egész falazóelem kerülhessen; ha ez nem lehetséges, akkor töredezett falazóelemet kell előállítani a megfelelő testtartás érdekében.
Az áthidaló beépítése közben a szerkezetnek véglegesen teherbíróvá kell válnia; addig a nyílást nem szabad kibontani.
Ha több áthidalót kell beépíteni, akkor először az elsőt kell rögzíteni és megkötni, majd a másodikat. A szigetelésre is figyelni kell: az áthidalók közötti szigetelő réteg biztosítja a hőhídmentességet.
Az alátámasztásokat csak a nyomott öv és a koszorú teljes megszilárdulása után lehet eltávolítani. A közvetlenül az áthidalók alá kerülő gerendákat minden esetben alátámasztani kell a terhelés alatt.

Áthidalók méretezése és kiválasztása

Az áthidalók méretezése kiemelten fontos a tartósság és a biztonság szempontjából. A méretek a falvastagságtól és a nyílás szélességétől függnek. A fa áthidalók esetén a beépítési magasságot és mélységet a fal vastagságához és a terheléshez igazítják. Kültéren vagy párás helyiségekben a fakivitelezésnél figyelembe kell venni a megfelelő védelmet (pl. lazúrozás). Az előregyártott elemeknél a modulméretek illeszkednek a modern falazati rendszerekhez, így a beépítés gyors és hiánytalan lehet. A MDA és MDVA típusok közötti különbség a szélességben és a magasságban rejlik: MDA 12 cm széles, MDVA 9 cm, mindkettő 65 mm magas, és a hossz az adott rendszer igényeihez igazodik. A Bakonytherm elemmagas áthidalók kivitelezése és méretezése illeszkedik a napjainkban elterjedt 25 cm modulméretekhez, biztosítva a nyílások stabilitását. A Leier MDA és MDVA áthidalók a portfólió fontos elemei, amelyeket a fal vastagságához igazítva lehet elhelyezni és kölcsönhatásba hozni a falazóelemekkel és a nyílászárókkal.

A hőhidak elkerülése érdekében az áthidalók közé és a falazat csatlakozásánál megfelelő szigetelést kell alkalmazni. A korszerű beépítés során figyelembe kell venni a különböző falvastagságokhoz tartozó elrendezéseket: például 45 cm falvastagság esetén két MDA áthidaló a belső oldalon, 8 cm hőszigetelő táblával a külső oldalon; 38 cm falvastagság esetén három MDA a belső oldalon, külsőn 8 cm külső hőszigetelő réteg; 30 cm falvastagságnál két MDA a belső oldalon és így tovább. A megoldások a nyílás magassága, a teherhordó födém és a teherhordó fal vastagsága szerint különböznek, ezért minden esetben tartószerkezeti terv alapján kell eljárni.

Az áthidaló beépítésének lépései a gyakorlatban

Előzetes tervezés: a fal vastagsága, nyílás szélessége, terhelés és nyílászárók méretei alapján kiválasztjuk az áthidaló típusát (főként porotherm A-10/A-12 vagy M-25 jelű elemeket). Ha utólagos kiváltásról van szó, figyelembe vesszük a fal szerkezetét és a födém terhelését.
Falazat előkészítése: a felfekvési felületeket síkivá tesszük, szükség esetén a falazóelemeket kisméretűre vágjuk, hogy az áthidaló pontosan felfeküdjön.
Felfekvés és habarcs: az áthidaló alsó felületét habarcsba helyezzük, 12 cm hosszban rögzítjük a felfekvését; a habarcs vízszintességének és 100%-os habarcs kitöltésének biztosítása szükséges.
Beépítés és alátámasztás: az áthidalót mindkét oldalon stabilan álló téglára helyezzük rá, és a megfelelő felfekvést biztosító habarcsréteget alkalmazzuk. A beépítés közben a tartószerkezeti terv szerint alátámasztást alkalmazunk, amelyet a habarcs megkötése után távolítunk el.
Tömörítés és vakolás: a hézagokat tömör habarccsal töltjük fel, a nagy hézagokat téglatörmelékkel és többrétegű habarcszatrétegekkel pótoljuk. A vakolásnál figyelni kell arra, hogy a vakolóhabarcs vastagsága ne legyen 1-1,5 cm-nél nagyobb.
Szabályos zárás és hőszigetelés: a záradékba ék alakú téglákat helyezünk be, a boltváll és gyámfal részét megfelelően kialakítjuk, és a hőhíd elkerülése érdekében a külső falnál hőszigetelő rétegeket illesztünk be.
Különleges esetek: nagy fesztávolságú nyílások vagy tömöttebb falvastagságok esetén egy vagy több áthidaló használata szükséges lehet, és az egyes áthidalók között a fal felépítésének ritmusát betartva haladunk.

Az áthidaló beépítésének sikere függ a tervezés és a kivitelezés összehangolásától, a falazati elemek és nyílászárók méretezésétől, a terhelésektől és a költségvetéstől. A tervező mérnök feladata a teherhordó öv és a nyomott öv megfelelő méretezése, a felfekvés hosszának meghatározása és a hőszigetelés biztosítása. A szakmai utasítások betartása nélkül a beépítés kockázatos lehet, és a későbbi injektálási vagy felújítási munkáknál problémákat okozhat.

A beépítés során használt technológiák közé tartozik a hagyományos boltvázak, a kerámiaburkolatú áthidalók, valamint a vasbeton vagy acél gerendák különböző kombinációi. Az egyes megoldásoknál a teherátadás elhelyezkedése és módja, a felfekvés típusa és a nyomott öv kialakítása alapján számolható a terhelhetőség. A különböző gyártók például a Porotherm (A-10/A-12, M-25), a Leier MDA/MDVA és a Bakonytherm termékek között különbségek lehetnek a szélességben, magasságban és a teherbírásban, ezért mindig a gyártói táblázatok és tervezői utasítások szerint kell eljárni.

Hőhidak és energiahatékonyság

A rosszul kiválasztott vagy beépített áthidalók hőhidát okozhatnak, ami növeli a fűtési költségeket és csökkenti a komfortot. Külső falaknál fontos a megfelelő szigetelés és a fal és az áthidaló közötti hőátadás minimalizálása. A Leier például 8 cm vastag hőszigetelő táblát javasolni az adott falvastagság mellett a hőhidak kiküszöbölésére. A záradékkő és a boltváll kialakítása a hőtechnikai tervezés része, amely a falfelületek hőátbocsátását befolyásolja.

Rövid áttekintés a beépítés során figyelembe veendő főbb paraméterekről

Nyílásmagasság és fesztáv: a teherhordó áthidaló magassága nagyobb lehet, mint a válaszfal áthidalóké; a fesztáv meghatározza a szükséges felfekvést és a hosszúságot.
Felfekvés és rögzítés: minimum 12 cm felfekvés mindkét oldalon; habarcs réteg és a falazat kötésének gondos kialakítása.
Szigetelés: a külső falaknál hőszigetelő rétegek beépítése a hőhíd elkerülésére; az áthidaló közötti szigetelés is fontos.
Alátámasztás: a beépítés közbeni alátámasztást ki kell alakítani; a beépítés befejeztével az alátámasztást eltávolíthatóvá tesszük.
Anyagválasztás: a kerámia és pórusbeton elemeket a fal típusához és a nyílások méretéhez igazítják; az acél- és vasbeton megoldások speciális esetekre vonatkoznak.
Kivitelezési sorrend és biztonság: a bontás és vésés kerülendő; a falat kézzel bontják, és csak a kívánt nyílásokat alakítják ki vékony habarcsrétegekkel.

főfal áthidaló beépítése utólag, főfal nyílás, főfal kiváltás, főfal bontás 06702859393

Összegzésként

Az áthidalók kiválasztása és beépítése kulcsfontosságú a falak teherbírásának és az épület hosszú távú stabilitásának szempontjából. A megfelelő típus kiválasztása a fal vastagságától, a nyílás méretétől, a terheléstől és a költségvetéstől függ. A modern megoldások lehetővé teszik a tágasabb nyílásokat és jobb energiahatékonyságot, miközben megőrzik a szerkezet biztonságát és tartósságát. A technika fejlődésével egyre szélesebb a lehetőségek köre, legyen szó előregyártott elemekről, vagy monolit vasbeton áthidalókról. Az optimális megoldás kiválasztása és szakszerű beépítése érdekében mindig érdemes szakemberrel felülvizsgáltatni a tervet és a kivitelezést.
