Az Acélszerkezetek Méretezése Eurocode 3 Alapján: Csavarozott Kapcsolatok Gyakorlati Megközelítése
Az acélszerkezetek tervezése és méretezése összetett mérnöki feladat, amely precíz ismereteket igényel a mechanikai elvekről, az anyagok viselkedéséről és a vonatkozó szabványokról. Az Eurocode 3 (EN 1993) az acélszerkezetek tervezésére vonatkozó európai szabványcsalád, amely egységes megközelítést biztosít a tagállamok számára. Ezen útmutató célja, hogy gyakorlati szempontból megvilágítsa az acélszerkezetek, különös tekintettel a csavarozott kapcsolatok méretezésének alapelveit és módszereit magyar nyelven, felhasználva a Dunai László, Horváth László, Kovács Nauzika, Varga Géza és Verőci Béla által összeállított "Acélszerkezetek méretezése Eurocode 3 szerint Gyakorlati útmutató" (2004-es verzió) anyagát.
Bevezetés az Eurocode Rendszerébe
Az Eurocode sorozat célja az építési termékek teljesítményének harmonizálása az Európai Unióban, elősegítve a szabad mozgást és a technológiai fejlődést. Az Eurocode 3 kifejezetten az acélszerkezetek tervezésére összpontosít, lefedi az épületek és a mérnöki létesítmények széles körét.
Az Eurocode Felépítése és Méretezési Elvei
Az Eurocode 3 több részből áll, amelyek különböző aspektusokat fednek le, a szerkezeti elemek méretezésétől a kapcsolatokon át a hidakig és tornyokig. A szabványok általános méretezési elveket követnek, beleértve a teherbírást és a használhatóságot, biztonsági tényezők alkalmazásával a terhelésekre és az anyagjellemzőkre. A megközelítés célja a szerkezetek biztonságának és tartósságának garantálása a várható élettartamuk során. A jelölésrendszer egységes az egész sorozatban, megkönnyítve a nemzetközi együttműködést és a dokumentáció megértését.
Anyagminőségek és Keresztmetszeti Osztályozás
Az acélszerkezetek tervezésekor alapvető fontosságú az alkalmazott acél anyagminőségének ismerete. Az Eurocode 3 különböző acélminőségeket határoz meg, amelyeket folyáshatár (fy) és szakítószilárdság (fu) jellemez. Az anyagminőség kiválasztása jelentősen befolyásolja a szerkezeti elemek és kapcsolatok méretezését.
A keresztmetszetek viselkedésének megértéséhez kulcsfontosságú a keresztmetszeti osztályozás. Az Eurocode 3 négy osztályba sorolja a keresztmetszeteket a helyi stabilitás (horpadás) és a folyás szempontjából. Ez az osztályozás attól függ, hogy mikor következik be a lemezhorpadás a folyáshoz képest.
- 1. osztályú keresztmetszetek: Nagy alakváltozásokra képesek, teljes képlékenyedés után is jelentős maradó alakváltozásokkal bírnak.
- 2. osztályú keresztmetszetek: Képesek a teljes képlékenyedésre, de viszonylag kis alakváltozások után.
- 3. osztályú keresztmetszetek: A lemezhorpadás a szélső szál megfolyása után, de a teljes képlékenyedés előtt következik be.
- 4. osztályú keresztmetszetek: A lemezhorpadás már a szélső szál megfolyása előtt bekövetkezik.
Az osztályozás alapja a lemezek karcsúsága és a feszültségek eloszlása. A 4. osztályú keresztmetszetek esetében a horpadás teherbírást csökkentő hatását egy csökkentett, "hatékony" keresztmetszettel vesszük figyelembe. Ez a hatékony keresztmetszet a 4. osztályú lemezek csökkentett szélességével kerül meghatározásra. A folyamat magában foglalja a viszonyított karcsúság (λp) és a horpadási tényező (kσ) kiszámítását, valamint a ρ tényező meghatározását a hatékony szélesség (bef) előállításához.
Szerkezeti Elemek Méretezése
Az acélszerkezeti elemek, mint például a rudak és gerendák, méretezése az Eurocode 3 alapján a következőket foglalja magában:
Keresztmetszetek Ellenállása
Az elemek ellenállását a rájuk ható igénybevételek (húzás, nyomás, nyírás, hajlítás, összetett igénybevételek) határozzák meg.
- Központosan húzott és nyomott keresztmetszetek: Méretezésük a keresztmetszet folyási és szakadási ellenállásán alapul.
- Nyírt keresztmetszetek: Az ellenállást a nyírófeszültségek határozzák meg.
- Hajlított keresztmetszetek: A hajlítónyomatékkal szembeni ellenállást a keresztmetszeti modulus és az anyag folyáshatára határozza meg. Fontos figyelembe venni a keresztmetszeti osztályt is.
- Összetett igénybevétellel terhelt keresztmetszetek: Itt a különböző igénybevételek kölcsönhatását kell figyelembe venni, amely egy bonyolultabb egyenletrendszerrel írható le.
Stabilitási Ellenállás
A szerkezeti elemek stabilitása kritikus tényező, különösen nyomott elemek esetén. A stabilitásvesztés módjai közé tartozik a kihajlás (nyomott elemeknél), a kifordulás (hajlított elemeknél) és a horpadás (lemezeknél).
- Nyomott elemek kihajlása: Ez a leggyakoribb stabilitási probléma, amelyet a rudak görbületének növekedése jellemez egy kritikus kritikus terhelés elérésekor. A kihajlási ellenállás kiszámítása a rúd karcsúságától, a támasztási feltételektől és az anyagminőségtől függ.
- Hajlított elemek kifordulása: Hajlított elemeknél, különösen vékony falú I-szelvényeknél, a hajlítás síkjára merőleges elfordulás és az ehhez kapcsolódó csavarodás következhet be.
- Nyomott lemezek horpadása: Amint már említettük, a 4. osztályú keresztmetszetek esetében a lemezek helyi stabilitásvesztése, azaz horpadása jelentős szerepet játszik.
BCE Számvitel alapjai_1.ZH felkészítő_1. rész
Szerkezeti Kapcsolatok Méretezése
A szerkezeti kapcsolatok - az acélszerkezet "ízületei" - kulcsfontosságúak a szerkezet integritásának biztosításában. Az Eurocode 3 részletesen tárgyalja a különböző kapcsolatok kialakítását és méretezését.
Csavarozott Kapcsolatok
A csavarozott kapcsolatok az acélszerkezetek egyik legelterjedtebb kötési módjai. Méretezésük során figyelembe kell venni a csavarok szakítószilárdságát, nyírási ellenállását, valamint a kapcsolódó lemezek viselkedését.
Csavarozott Kötések Méretezési Elvei
A csavarozott kötések méretezése az Eurocode 3 szerint a következőket foglalja magában:
Csavarok ellenállása:
- Szakítás: A csavarok szakító igénybevétellel szembeni ellenállását a magfelületük és az acél minősége határozza meg.
- Nyírás: A nyírási ellenállást a csavarok felületének mérete és az acél minősége határozza meg. Fontos figyelembe venni a több nyírási sík lehetőségét is.
- Nyírás és szakítás együttes hatása: Többnyire a csavarok egyszerre vannak kitéve nyírásnak és szakításnak, ezért ezt a kombinált igénybevételt kell vizsgálni.
Kapcsolódó lemezek ellenállása:
- Lyukszilárdság: A csavarok körüli lemezrész ellenállását a lyukak közelében fellépő feszültségek határozzák meg. Ez magában foglalja a nyírási folyást, a szakítást a lyuksoron keresztül, valamint a csavarok és a lemez közötti nyomást.
- Lemezhorpadás: A 4. osztályú lemezekre vonatkozó szabályok itt is érvényesek, ha a lemez nyomott és elegendő karcsúsággal rendelkezik.
Húzott/Nyomott Elemek Csavarozott Kapcsolatai
Húzott vagy nyomott elemek csavarozott kapcsolatai esetén a leggyakoribb megoldás a toldólemezes kapcsolat. A toldólemezeket a főelemekhez mindkét oldalon csavarok kötik össze. A méretezés során figyelembe kell venni a csavarok és a lemezek teljesítményét az összes lehetséges tönkremeneteli módra.
Például, egy húzott szelvény toldásánál a csavarok nyírási és szakító igénybevételnek vannak kitéve, míg a toldólemezek a lyukszilárdság és a horpadás szempontjából vizsgálandók. A mintapéldák (4.1-4.7) részletezik ezeknek a kapcsolatoknak a konkrét kiszámítását, figyelembe véve a csavarok számát, kiosztását, az acélminőséget és a terheléseket.
Hajlított-Nyírt Elemek Csavarozott Kapcsolatai
Hajlított és nyírt elemek csavarozott kapcsolatai, mint például egy gerenda és egy oszlop közötti kapcsolat, további komplexitást jelentenek. Itt a csavarok egyszerre viselnek nyíró és hajlító igénybevételt (a hajlítónyomaték a csavarok tengelye körül forgatja a kapcsolódó elemeket). A kapcsolódó lemezeken fellépő feszültségek is összetettebbek. A mintapéldák (4.16-4.18) bemutatják az ilyen típusú kapcsolatok méretezési megközelítését, ahol a csavarok és a lemezek ellenállását külön-külön és együttesen is vizsgálni kell.
Hegesztett Kapcsolatok
Bár a jelen útmutató elsősorban a csavarozott kapcsolatokra fókuszál, fontos megemlíteni a hegesztett kapcsolatokat is, amelyek az acélszerkezetek másik jelentős kötési módját képezik. A hegesztett kapcsolatoknál a varratok méretezése a legfontosabb.
Hegesztési Varratok Méretezési Elvei
A hegesztési varratok méretezése az Eurocode 3 alapján a varrat típusától (pl. tolt varrat, sarokvarrat) és az igénybevételtől függ. A varratoknak ellen kell állniuk a húzásnak, nyomásnak, nyírásnak és a csavarodásnak. A méretezés magában foglalja a varrat méretének (pl. torokvastagság) és az acélminőségnek a figyelembevételét.
Zártszelvényű Rácsostartó Csomópontok
A zártszelvényű rácsostartók, mint például a modern épületekben gyakran alkalmazott szerkezetek, speciális csomóponti kialakítást igényelnek. A "K" csomópontok, ahol több rúd találkozik, különös figyelmet érdemelnek.
K Csomópontok Ellenállása
A "K" csomópontok méretezése összetett, mivel a csatlakozó rudakban ébredő erőhatások (húzás és nyomás) kölcsönhatásba lépnek egymással a csomópontban. A méretezés magában foglalja a csomóponti lemezek és a csavarok (ha vannak) ellenállásának vizsgálatát, figyelembe véve a rudak által a csomópontra kifejtett nyomóerőket és a csomóponti lemez deformációját. A mintapélda (4.15) erre nyújt további iránymutatást.
Szerkezetek Méretezése
Az egyes szerkezeti elemek és kapcsolatok méretezése után a következő lépés a teljes szerkezet méretezése, figyelembe véve a globális stabilitást és a terhelések eloszlását.
Magasépítési Rácsostartók és Tömör Gerendatartók
A magasépítési rácsostartók és a tömör gerendatartók (melegen hengerelt vagy hegesztett) méretezése az Eurocode 3 általános elveit követi. A rácsostartók tervezése során a rudak méretezése és a csomópontok kialakítása a legfontosabb. A tömör gerendatartók esetében a hajlítás, nyírás és stabilitás (kihajlás, kifordulás) vizsgálata kulcsfontosságú. A mintapéldák (5.1-5.4) segítenek a gyakorlati tervezésben.
Oszlopok Méretezése
Az oszlopok, amelyek elsősorban nyomó igénybevételnek vannak kitéve, különös figyelmet igényelnek a stabilitásuk szempontjából. Az osztott szelvényű és a külpontosan nyomott oszlopok méretezése további kihívásokat jelent az összetett feszültségeloszlások és stabilitási problémák miatt.

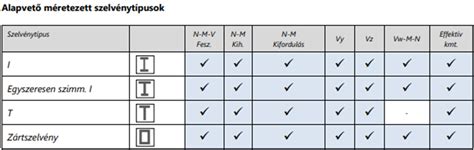

A FRILO mérnökszoftvercsalád egy olyan modern megoldást kínál, amely több mint 100 modulból áll, lehetővé téve a felhasználók számára, hogy csak a szükséges modulokat vásárolják meg. Ez a rugalmasság, a németországi fejlesztői háttér és a magyarországi irodák számára elérhető jelentős árkedvezmény teszi vonzóvá a FRILO-t az acélszerkezetek tervezésével foglalkozó szakemberek számára. A szoftver segítséget nyújt az Eurocode 3 szerinti méretezési feladatok hatékony és pontos elvégzésében.
Az útmutatóban bemutatott elvek és módszerek, kiegészítve a rendelkezésre álló mintapéldákkal és a modern tervezőszoftverekkel, biztosítják az acélszerkezetek biztonságos és gazdaságos tervezését a magyarországi gyakorlatban.
