Egyoldalú szarufa tető: tartósság, elrendezés és építési szempontok
A szarufa hosszanti, általában fából készült gerenda vagy rúd, amely a tető fő terhordó szerkezeti eleme.
Legfontosabb feladata, hogy a tető súlyát - beleértve a tetőfedő anyagokat, a hó- és szélterheket - közvetlenül a falakra vagy az alsó tartószerkezetre (pl. mestergerendára) vezesse le.
A szarufák többnyire párhuzamosan helyezkednek el egymás mellett, és egy adott lejtésű síkot alkotnak, amely a tető külső síkját határozza meg.
A szarufák teherbíró képessége és pontos beállítása határozza meg a tető élettartamát és a teljes épület stabilitását.
A szarufák egyik végét általában a tetőgerinchez (a tető legmagasabb vonalát képező gerincgerendához) vagy a mestergerendához rögzítik.
A másik végét a fal tetején kialakított koszorúra vagy a szarufa talpgerendájára ültetik.
A szarufák közötti távolság (kiosztás) rendszerint 60-100 cm.
Szabadon fekvő szarufák: A tetőszerkezet kialakításának típusa nagyban meghatározza, hogy milyen szarufa elhelyezési módot alkalmaznak.
Az egyik legegyszerűbb megoldás a szabadon fekvő szarufák használata.
Ebben az esetben a szarufák közvetlenül a teherhordó falakra támaszkodnak, és nincs közbenső alátámasztás.
Mestergerendás szarufák: Nagyobb fesztáv esetén a szabadon fekvő szarufák már nem lennének elegendőek, ezért ilyenkor mestergerendás megoldást választanak.
A mestergerenda egy vízszintes tartógerenda, amely a szarufák alsó végét támasztja meg.
Dupla szarufás szerkezet: Ha a tetőszerkezet még nagyobb terhelést kap vagy hosszabb fesztávot kell áthidalnia, akkor a dupla szarufás szerkezet jöhet szóba.
Ebben a megoldásban két párhuzamos szarufát helyeznek el egymás mellett, amelyek együttműködve, egymást erősítve viselik el a tető súlyát és az időjárás viszontagságait.
Magyarországon leggyakrabban fenyőfából készítik, mert könnyű, ugyanakkor teherbíró képessége kiváló.
A karbantartási terheket (pl. A szarufák terhelése sokkal összetettebb annál, minthogy egyszerűen csak a tetőfedés súlyát viseljék.
Télen a vastag hóréteg jelentős többletterhet ró a szerkezetre, amit a szarufáknak gond nélkül el kell bírniuk.
Végül, de nem utolsósorban, a karbantartási munkák során - amikor például egy szakember vagy tulajdonos a tetőre mászik - a szarufáknak ezt a plusz terhelést is stabilan viselniük kell.
A szarufák pontos elhelyezéséhez segédeszközöket, például stablonlécet (állítólécet) használnak.
A normál szarufa a klasszikus megoldás, amely a legtöbb hagyományos tetőszerkezet gerincét adja.
Ez a legegyszerűbb és leggyakoribb típus, ami önállóan vagy mestergerendával együtt biztosítja a tető stabilitását.
A félszarufa, vagy más néven csonka szarufa, olyan esetekben kerül elő, amikor a tető nem teljes hosszában fut végig, például kontyolt tetőknél, ahol a tető oldalsó lezárásához van szükség.
A szarufák rögzítése a tetőszerkezet egyik legfontosabb lépése, hiszen a stabilitásuk és a teherbírásuk itt dől el véglegesen.
A hagyományos módszer a szögeléssel történő rögzítés, ami gyors és erős kapcsolatot biztosít a faelemek között.
Az újabb építkezéseken egyre gyakoribb a facsavarok használata is, mert ezek pontosabb és tartósabb kötést adnak, ráadásul könnyebb velük korrigálni az illesztéseket.
A szarufákra lécezést rögzítenek, amely biztosítja a cserép, zsindely vagy lemez helyét.
A szarufák közvetlenül nem érintkeznek a tetőfedő anyaggal, hanem rájuk rögzítik a lécezést, ami tulajdonképpen a tetőfedés „alapja”.
Ez a vízszintes irányú lécezés gondoskodik arról, hogy a cserepek, zsindelyek vagy fémlemezek megfelelő helyet kapjanak és stabilan rögzüljenek.
Emellett a lécezés kulcsszerepet játszik a tető szellőzésének és vízelvezetésének biztosításában is: a megfelelő rések és a vízszintes vonalvezetés lehetővé teszik, hogy a csapadék ne álljon meg a tetőn, és a párás levegő is el tudjon távozni.
A jó minőségű szarufák akár évtizedekig is ellátják a feladatukat.
A szarufa a tetőszerkezet „láthatatlan gerince”.
Pontos elhelyezése és méretezése alapja a biztonságos és tartós tetőnek.
A tető szarufa az egyik legfontosabb tartóelem minden tetőszerkezetben, ezért kiemelt figyelmet érdemel, amikor építkezésről vagy felújításról van szó.
A tető szarufa szerepe a stabil és tartós tetőszerkezet kialakításában.
A tető szarufa az egyik legfontosabb tartóelem minden tetőszerkezetben, ezért kiemelt figyelmet érdemel, amikor építkezésről vagy felújításról van szó.
A megfelelő minőségű faanyag kiválasztása hosszú távon meghatározza az épület stabilitását, biztonságát és időtállóságát, így érdemes körültekintően megtervezni, milyen alapanyagok kerülnek a tető alá.
Webshopunk kínálatában többféle méretű és kialakítású épületfa közül választhatnak a vásárlók, így mindenki megtalálhatja a saját projektjéhez ideális megoldást.
A gondosan megmunkált fenyő fűrészáru stabilitást ad, és hosszú távon is megbízható tartást biztosít a tetőszerkezetnek.
A tető szarufa kiválasztása minden tetőépítési projekt egyik legfontosabb döntése, amely jelentős hatással van az épület tartósságára és biztonságára.
A szarufarendszer egy lejtős tető tartóváza, amely kialakítja annak konfigurációját, és tartalmaz ferde gerendákat, áttetsző állványokat, támasztékokat, szarufa tartóelemeket.
A tartószerkezethez a falak kerületén egy hevederes Mauerlat van felszerelve.
A szarufák közötti távolság a tető konfigurációjától és a fa teherbírásától függ.
A normák szerint a rés nem haladja meg az 1 m-t, és a minimális érték 0,6 m.
Szigetelt tető esetén a mutatót úgy választják meg, hogy a távolság megegyezzen a szigetelőanyag szélességével, különben sok lesz törmelék, varrat, amelyet tovább kell feldolgozni.
A lépés meghatározása a fa minőségétől és teherbírásától függ.
A ferde támaszok dőlése a körülményektől függ:tető konfiguráció; a sugarak hajlása; szarufa szakaszok; rendszer típusa; a teljes terhelés nagysága; lécanyag és annak méretparaméterei.
A profilozott lap, pala, puha padló különböző módon ellenáll az erőknek és különböző súlyokban különbözik.
A természetes csempe jelentős tömegű, ezért fektetéséhez megerősített tartószerkezet-rendszert építenek be.
A fém csempe kissé súlyú, de merevségében különbözik, jól tartja a havat, ezért számára a szarufák intervalluma 0,6-ról 0,95 m-re növekszik egy 50 x 150 mm-es ferde menet keresztmetszetével.
Tető alakú
Az egyemeletes szarufarendszer nagy terhelésnek van kitéve.
Dőlt tetőknél a lejtés általában korlátozott, ezért a ferde tartó hossza 0,6-0,7 m között van.
Könnyű anyagokat használnak a szerkezetek takarására, és folyamatos ládát készítenek táblákból vagy forgácslap panelekből.
Nyeregtetőt gyakran rendeznek, mivel a szerkezet magas műszaki jellemzőkkel rendelkezik.
Ebben az esetben a lejtő játszik szerepet, ettől függ a ferde tartó hossza.
A nyeregtető szarufájának dőlésszögét a padlóburkolat anyagát, az esztergálás típusát, a fesztávolság hosszát figyelembe véve kell beállítani.
A manzárdtető gyakran két különböző lejtésű részből áll, általában az alsó szakasz meredeksége nagyobb, hogy növelje a tetőteret.
Két szarufarendszert fejlesztenek ki, amelyek különböző telepítési intervallumokat vesznek igénybe.
Az alsó részhez 0,9 m-t vesznek fel, a felső lejtőn pedig a szarufákat 0,65-0,75 m távolságra helyezik el.
A csípőtető összetett rendszerrel rendelkezik, amelynek végén és oldalán lejtők vannak, amelyek heterogén hosszúságúak és meredekek.
A kis tetőlejtés elősegíti a hó felhalmozódását és növeli a szarufák terhelését.
A 20 és 50 ° közötti szögeket szokásos lejtőknek tekintik, az alacsonyabb értékű lejtők hozzájárulnak a hótömegek felhalmozódásához és a szerkezeti tetőrendszer terhelésének növekedéséhez.
A meredekség növelése növeli a szél erejét is, ami különösen fontos a többszintes épületeknél.
Vannak szabványos mutatók a különböző anyagokból készült tetők legkisebb lejtésére: csempe, pala - 22 °; puha csempe, profilozott lap - 12 °; fém csempe - 14 °; ondulin - 6 °.
A pala nagy súlyú, az ajánlott lejtőn lejtős elemeket helyeznek el alatta, 0,8 m-es intervallummal.
A hullámkarton alatti ferde gerendák közötti rés a lapokon lévő hullámosság magasságától függ, és megfelel a 0,6-0,9 m.
A nagy hullámmagasság növeli a bevonat merevségét és a hó súlyával szembeni ellenállást, így a távolság megnő, ha betartják az ajánlott tetőlejtést.
A tutajok hasonló dőlésszögű ondulin alá vannak felszerelve, ha a lejtő kicsi.
A szilárd alap forgácslapból készül, vízálló rétegelt lemezből, így a szarufa lábak lépcsőjét a panel szélességének felével megegyezik.
A polikarbonát szarufákat különböző lejtőkön egyenesen vagy félkörívesen készítik.
Általában az átlátszó lapok könnyedsége miatt a hangmagasság 1,5-2,0 m tartományba esik.
A kerámia burkolólapok nehézek, ezért a szarufák fáját kemény fajok közül kell kiválasztani.
A fa gyakori anyag; az ilyen szarufákat lakóépületekbe és melléképületekbe szerelik be.
A fémelemeket, a vasbeton tartógerendákat, a tartószerkezeteket nagy átfogású ipari létesítmények építésekor szerelik fel.
A szarufák paraméterei sok körülménytől függenek, például a bevonó anyagtól: Deszkázat. Vegyünk 50 x 75 mm, 75 x 100 mm keresztmetszetű rudakat, vagy tegyünk 25-50 mm vastag, legfeljebb 150 mm széles táblákat.
Profillozott szendvicspanelek a tetőhöz. Az ilyen padlóhoz a fa minimális keresztmetszete szükséges, mivel a termékek nagyon merevek. 50 x 50 mm-es rudat használunk.
Polikarbonát. Fém négyzet alakú profilt (az ívek alá) helyeztek el 45 x 45 mm-es szelvénygel, vagy fa léceket egy ferde téglalap alakú tetőhöz, amelynek szelvénye 50 x 50 mm.
Kerámia csempék. A rudak keresztirányú méretei 50 x 150 mm, nagy terhelés esetén 60 x 200 mm-nek számítanak.
A szarufák száraz fából készülnek, a nedvesség százalékos aránya nem haladhatja meg a 15% -ot.
A tetőgerendákat vízszintes gerendákkal fektetik le, amelyek 100 x 150 mm szelvényűek.
A filéket (szarufa lábak) olyan keresztmetszettel vesszük, amelyben a méret mérete a szarufák méretének fele.
A szarufa rendszer felépítése
A szarufarendszer további fa elemeket tartalmaz, amelyek megerősítik a szerkezetet.
A szarufák elhelyezésének távolságának megállapításához vegye figyelembe a tartó tetőszerkezet szerkezetét.

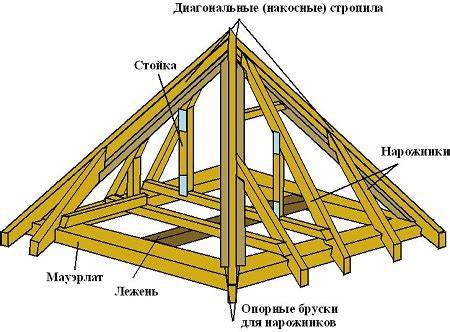

A design elemeket tartalmaz: ferde szarufák; puszta állványok; nadrágtartók, puffok, mocsarak.
Fa- vagy vázszerkezetekben ferde szarufák vannak támasztva a felső koronán vagy a keretpántoláson.
A kőfalak kerülete mentén 150 x 100 mm szelvényű tartószalagot rögzítenek.
Néha a Mauerlat csak a szarufák alá kerül.
A merevítők és állványok 25 x 150 mm méretű táblákból készülnek.
A szarufa lábak alul puffokkal vannak rögzítve, amelyek a vágási módszerrel vannak összekötve.
A Narozhnik rövidített ferde gerenda támogatja a párkány és a gerenda közötti rámpát.
Az összes terhelés összessége
A szarufarendszernek el kell viselnie a tető összes rétegének együttes súlyát.
A projektet a tető típusának, a lejtők meredekségének és a padlózat típusának figyelembevételével fejlesztik ki.
Annak meghatározásához, hogy milyen távolság legyen a szarufák között, megtalálják és hozzáadják a rendszerre ható összes erő értékét.
A szokásos és nem állandó terhelések listája a következőket tartalmazza: a tartó rendszer és az esztergálás anyagának tömege; a padló, a szigetelőrétegek súlya; a tetőtér díszítő és szerkezeti részeinek súlya; szél fellépés; sok hó; a karbantartók súlya a tetőn.
A számításhoz a lejtők hosszát veszik, és megszorozzák a túlnyúlás hosszával, így a tető négyzetét kapjuk.
A kiszámított szél- és hóterheléseket az SNiP 2.01 - 1985 "Terhelések és hatások" című táblázata tartalmazza.
A végeredmény hozzávetőleges képet ad a minimálisan megengedett intervallumról, mivel figyelembe veszik a szigetelés méretét és a esztergálás jellemzőit.
Vegye figyelembe a tetőablakok kialakítását és a kémény járatát, hogy ne rekonstruálják a szarufákat.
Esztergálási anyag és paraméterei
A esztergálás alapként szolgál a befejező anyagok számára és megerősíti a szerkezetet.
A lécek támogatják a fedélzetet, és további merevséget biztosítanak a tartószerkezet számára.
A sínek keresztmetszete és a köztük lévő távolság az anyagtól és a lejtők meredekségétől függ.
A fedélzethez a burkolat dőlésszögének csökkenése szükséges, a lejtők meredekségének növekedésével.
Ha a szarufák 0,8-0,9 m távolságra vannak, és a tető lejtése kisebb, mint 15 °, akkor ajánlott 50 mm után 100 mm széles lécek szegezésének gyakorisága.
Esztergálás típusai: szilárd - a rés nem haladja meg a 10 mm-t; normál - 20 - 40 mm intervallum; ritka - 50 - 75 mm közötti intervallum.
A furnérozott anyag szilárd alapját gyakran puha tető alá helyezik, így a bevonat nem hajlik meg, és nem bírja a hó és a szél erőit.
Hullámos bitumenes ondulinhoz szokásos deszkalécet helyeznek el.
A sima azbesztcement pala egy szilárd ládához van rögzítve, és a hullámkartonhoz ritkát biztosítanak.
A szarufa lábak legkisebb megengedett keresztmetszete
A szarufák méretei a tető bizonyos dőlésszögénél
A szarufák gyártásához a tábla alkalmasabb, mivel ellenáll a nagy terheléseknek, és olcsó lehetőség az anyag számára.
A keresztmetszetet a szarufák távolsága és hossza (tetőmagasság) alapján határozzák meg: 2,0 m lépés, lábhossz 3,0, 4,0, 5,0, m - szakasz, ill. A gerendák száma a teljes tetőterülettől és a lejtéstől függ.
A tető túlnyúlásának hosszát elosztjuk a szarufák hozzávetőleges meredekségével. A kapott eredményt felfelé kerekítjük, és hozzáadunk egyet. Így kapjuk meg a szarufák számát.
Az elemek közötti pontos távolság megismeréséhez ossza el az eresz hosszát a szarufák számával.
Számítási példa: túlnyúlás hossza 27 m, hozzávetőleges távolság 0,8 m; a szarufák számának kiszámítása: 27 / 0,8, kap 33,75 (34) darabot, adjunk hozzá 1-et, kapjuk meg a 35 darab számát; az intervallum pontos mérete: 27/35 = 0,77 m.
A lécek számát úgy határozzuk meg, hogy a rámpa hosszát elosztjuk a lépés távolságával.
A deszkák vagy lécek teljes hosszát úgy számoljuk ki, hogy megszorozzuk számukat a hossz mentén lévő túlnyúlás méretével.
Figyelembe veszik, hogy a nehéz csatlakozási pontokban, a gerincterületen kettős láda kerül a párkányra.
Előkészítő munka
Az épület falainak és padlóinak előkészítése folyamatban van, bár a különbségek vizuálisan nem feltétlenül láthatók.
A magasságkülönbség akkor válik nyilvánvalóvá, amikor a támasztórudat egymás után fektetik.
Megpróbálják összehangolni a ház sarkait.
A falazatot megoldással egyenlítik ki, a megfelelő helyeken esztrichet hajtanak végre, és a favázat betétek segítségével készre hozzák, a kidudorodásokat korlátozzák.
A rönkház kijavításához csipkét használnak, amelyet a két szélső gerendához a kívánt magasságban rögzítenek.
A födémeket úgy szorítjuk, hogy a gerendák szélén vízszintes területeket kapjunk.
A vezérlő sablont egyszerre három gerendára alkalmazzák, és ellenőrzik a horizont szintjét.
Ha az eszközzel ellátott sín kicsi, kösse össze egy hosszú rudat.
A szarufák Mauerlatra fektetésének módszere
A szarufák alátámasztására szolgáló réseknek mindig vízszintes peronokkal és függőleges falakkal kell rendelkezniük.
A szabály megsértése a stabilitás elvesztéséhez és a teherhordó elemek elmozdulásához vezet.
Sablon készítése a rácsos szerkezethez: Két 25 mm vastag deszka, 10 cm-rel hosszabb, mint a szarufák, a tetején csavarozva vannak, hogy lehetősége legyen megfordulni.
A rendszer számított magasságát a tüske közepén lévő sínen mérik.
A ragasztott deszkákat úgy helyezzük el a kereszteződéseknél, hogy éleik a fogválasztásnak támaszkodjanak.
Kombinálja a rögzítési pontot és a sínen lévő jeleket a szarufák hosszának meghatározásához.
Alsó szélén a fog nagyságát lefektetik, a sablont a földre engedik, és a töveget kivágják.
Próbáld meg a munkadarabot a helyszínen, a tüskéket a kijelölt dugványokba hajtva.
Ha a telepítés után a csúcs nem esik egybe a sínen lévő jelöléssel, azt a csavar elengedésével korrigálják, és az új pozíciót a sínen jelölik.
Mérje meg a keresztlécek, állványok, méhek, puffok és a rácsos rácsos elemek egyéb méreteit.
Milyen esetben döntsünk a szarufa feletti szigetelés mellett?
Mik az előnyei a szarufa feletti szigetelésnek?
Mire kell figyelni a szarufa feletti szigetelés kivitelezése során?
Állapotfelmérés: szerkezeti stabilitás és teherbírás
Vízszigetelés
Hőhidak elkerülése
Tetőfedés és rögzítés
Szakértelem és precizitás
A szarufa feletti szigetelés egy építészeti és épületgépészeti megoldás, amelyet elsősorban tetőszerkezetek hőszigetelésére használunk.
Az elnevezés arra utal, hogy a szigetelőréteget közvetlenül a szarufák (a tetőszerkezet ferde tartóelemei) fölé helyezik el.
A szigetelés legkomolyabb energetikai előnye, hogy (szinte) hőhídmentes, egyenletes tetőszigetelést lehet létrehozni.
A szarufa feletti szigetelés kivitelezése során számos tényezőt figyelembe kell venni, hogy a szigetelés hatékony és tartós legyen.
Hőszigetelő anyag kiválasztása: Fontos, hogy olyan hőszigetelő anyagot válasszunk, amely megfelel az adott épület hőtechnikai követelményeinek és az éghajlati viszonyoknak.
A szarufák állapota: A szarufáknak megfelelően kell bírniuk a szigetelés és a tetőfedés súlyát.
Tetőfólia alkalmazása: A hőszigetelés fölé kerülő tetőfólia biztosítja a vízzáróréteget, védelmet nyújt a csapadék ellen.
Hiánytalan szigetelés: Gondoskodni kell arról, hogy a szigetelés folytonos legyen, és ne alakuljanak ki hőhidak, amelyek rontják a szigetelés hatékonyságát.
Fontos szempont, hogy a szarufa feletti szigetelést kizárólag képzett szakemberek közreműködésével, megfelelő védőfelszereléssel lehet kivitelezni, szemben mondjuk a szarufák közötti szigetelési munkával.
Szellőzőréteg: Fontos, hogy a tetőszerkezet megfelelően szellőzzön, hogy elkerüljük a páralecsapódást és a nedvesség miatti károsodást.
Párazáró fólia: Ez a réteg megakadályozza, hogy a belső térből érkező pára a tetőszerkezetbe és a szigetelésbe jusson, ezzel csökkenti a páralecsapódás és a penészesedés kockázatát.
Szarufák: A tető teherhordó szerkezete.
Szigetelő anyag: A legfontosabb réteg, amely alapvetően lépésálló ásványgyapotból van, jellemzően kőzetgyapot. Ez a réteg biztosítja a tető hőszigetelését.
Páraáteresztő tetőfólia: Ez a réteg védi a szigetelőanyagot a csapadéktól és a nedvességtől, miközben lehetővé teszi a belülről érkező nedvesség távozását.
Tetőlécek: Ezek a lécek szolgálnak a tetőfedés (cserép, fémlemez, pala stb.) alapjaként.
Tetőfedő anyag: A végső réteg, amely lehet kerámia cserép, betoncserép, fémlemez, pala stb.
A magastetőre felállított szarufákat - attól függően, hogy milyen tetőt tartanak - minden 4 méteres távolságban alá kell támasztani.
A szarufákat jellemzően 4-től 8-9 méteres hosszúságban vásárolhatja meg az építőanyag kereskedésekben.
