Az elektromos redőnyök intelligens vezérlése: A 3 fázisú rendszerektől az okosotthon integrációig
A modern otthonok kényelmét és biztonságát számos technológiai újítás hivatott növelni, melyek közül kiemelkedő szerepet játszanak az automatizált árnyékolástechnikai megoldások. A motoros redőnyök korunk egyik legnépszerűbb automatizálási igényét elégítik ki, lehetővé téve a lakások, házak árnyékolóinak távvezérlését, automatizálását és okosotthon rendszerekbe való integrálását. Ez a cikk részletesen bemutatja a motoros redőnyök világát, különös tekintettel a 3 fázisú rendszerekre, az okos vezérlési lehetőségekre, valamint a különböző gyártók és technológiák kínálta megoldásokra.
A motoros redőnyök alapjai és kompatibilitás
Magyarországon számos gyártó kínál különböző típusú motoros redőnyöket. Amennyiben az ügyfél távvezérlést, automatizálást vagy okosotthon rendszerbe illesztést tervez, már a motor kiválasztásakor érdemes erre való tekintettel típust választani, mivel nem minden redőnymotor alkalmas az utólagos okosításra. Az ilyen redőnymotorok jellemzően 4 vagy 5 vezetékesek, hiszen a nullavezető és a védőföld mellett a „FEL” és „LE” irány fázisához is kell bemenettel rendelkezniük. Néhány kompatibilis típusnak van egy ötödik, állandó fázis bemenete is.
A redőnymotorok két nagy csoportba sorolhatók: kapcsolóval, illetve távirányítóval vezérelhető motorok. A kapcsolóval vezérelhető motorok egy egyszerűbb felépítésű, de nagyon megbízható, kiváló minőségű motoros redőnyt eredményeznek. A távirányítós motoros redőny bekötése valamivel egyszerűbb. Itt a motor és a távirányító szinkronizálására van szükség és az elektromos vezetékek színhelyes csatlakoztatása is elengedhetetlen.
A műanyag redőny nem rendelkezik azzal a mechanikai szilárdsággal és stabilitással, mint egy alumínium redőny, ezért nehezebb őket megfelelően motorizálni. A motorizáláshoz nélkülözhetetlen a redőnlécek szétcsúszásának megakadályozása. Műanyag redőny esetében hiányzik az úgynevezett arriter, vagyis a szétcsúszásgátló alkatrész, amely elengedhetetlen a biztonságos és hatékony motorizáláshoz.
A technológiai fejlődésnek köszönhetően a motoros redőnyök legújabb vezérlési lehetősége az okostelefonról vagy számítógépről történő redőnymozgatás, ami tetszőleges távolságról történhet. Ez azt jelenti, hogy bárhonnan a világból vezérelhetjük redőnyeinket.
Okos vezérlési megoldások: Sonoff és Shelly

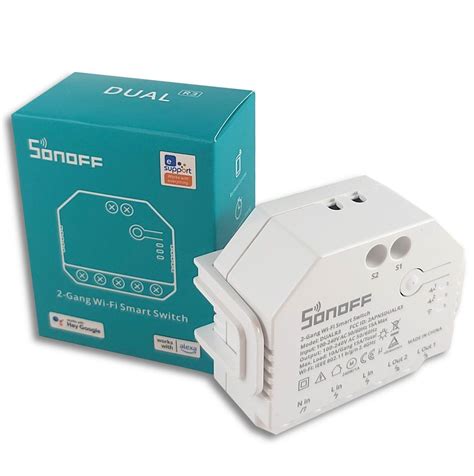

A nagyobb okosotthon rendszerek szinte mindegyike kínál redőnyvezérlő modult. Belépő szinten a minőségi megoldást a Sonoff Dual R3 modulja képviseli, amely egy klasszikus két áramkörös, fogyasztásmérésre is képes okos relémodul.
A modul beépíthető csillárkapcsolók mögé is, és használható két egymástól független áramkör, például két külön világítási kör kapcsolására is. Az eWeLink app-ban azonban átkapcsolható a Dual R3 motorvezérlési üzemmódba is, ekkor a két áramkör „interlock” üzemmódba kerül, azaz a motor védelmében egyszerre csak az egyik kimenete lesz bekapcsolható. A beszerelést és a Wi-Fi párosítást követően el kell indítani az app-ban egy Kalibrációt, ennek során a modul néhányszor felhúzza, majd leengedi a redőnyt, és felméri a (már korábban a motoron beállított) végállásokat az eltelt idő és az áramfogyasztás mérésével. A kalibrációt követően a modul segítségével százalékos pontossággal vezérelhető a redőny.
A Dual modul elhelyezhető a redőny bekötéséhez kialakított fali kötődobozba, vagy a fali redőnykapcsoló szerelvénye mögé is a fali aljzatba, illetve a termékhez járó adapterrel akár DIN-sínre is felpattintható. Természetesen az okosmodulnak van fali kapcsoló számára bemenete is, két nyomógombos kapcsoló ajánlott hozzá, de 105-ös csillárkapcsoló is ráköthető. Bekötése sem igényel hosszú magyarázatot: a relé működéséhez állandó fázis- és nulla betáplálás szükséges, hiszen a modul a Wi-Fi kapcsolat miatt állandó áramellátást igényel. A modul felső részén található S1 és S2 bemenetre köthető be a fali kapcsoló, a modul két vezérelt kimenetére pedig a redőnymotor FEL és LE fázisbemenetét kell kötni.
A Sonoff Dual R3 modulban van egy Bluetooth vevőegység is, amely fogadja a Sonoff vezeték nélküli BT moduljainak és vezeték nélküli kapcsolóinak kapcsolási parancsait. A Sonoff redőnyvezérlése így nem csak a rákötött fali kapcsolóról vezérelhető, hanem az S-Mate segítségével egy távolabbi, vele össze sem vezetékezett fali kapcsolóról is, sőt, a Sonoff R5 vezeték nélküli Bluetooth kapcsolóról is, amelyet távirányítóként akár le is emelhetünk a fali tartóról, és magunkkal vihetünk a lakáson belül.
Sonoff DualR3 Setup + Circuit Diagram | FINALLY A WAY TO MAKE A SMART 2 WAY LIGHT SWITCH

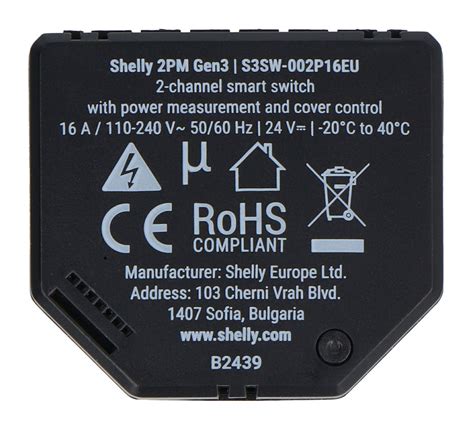

Az európai okosotthon gyártó Shelly kínálatában is természetesen megtalálható olyan modul, amely motoros redőny vezérlésére alkalmas. A Shelly Plus 2PM Wi-Fi-s okosmodul a Sonoff moduljánál kisebb méretű, és nagyobb tudású megoldás. Apró méretének köszönhetően belefér a hagyományos szerelvények mögé a fali aljzatokba, jellemzően még nem mélyített fali dobozokba is. A Shelly kínál a fali aljzatba szánt retrofit megoldás mellett DIN-sínre szerelhető professzionális termékváltozatot is, ez a Shelly PRO 2PM. Ez már nem csak Wi-Fi-s okosvezérlést támogat, hanem rendelkezik Ethernet bemenettel is, így vezetékes okosvezérlés kialakítására is használható. Új építésű és csillagpontos vezetékezésű ingatlanok esetén a Shelly kifejezetten ennek az alkalmazását javasolja.
A Shelly Plus és Pro Wi-Fi-s eszközei - a Sonoff egyszerűbb, felhős megoldásával szemben - képesek működni a Shelly ingyenesen elérhető felhőjével, de internetre kapcsolás nélkül, helyi hálózati üzemmódban is, sőt, egy sor kereskedelmi (pl. Homey Pro) és nyílt forráskódú (pl. Home Assistant alapú) helyi központi egységgel is könnyen integrálhatóak. Mind a Shelly Plus, mind a Pro verzió tartalmaz Bluetooth vevőegységet is, így a Bluetooth vevőegység aktiválása után a Shelly apró Bluetooth távirányítóival is vezérelhetők a motoros redőnyök. A Shelly 2023-ban - a Qubino cég felvásárlását követően - Shelly Qubino Wave néven elkezdett Z-Wave okosotthon protokollt támogató termékeket is kínálni. A Z-Wave termékcsaládban is elérhető már a redőnyvezérlés, ez a Shelly Qubino Wave Shutter relémodul. Ennek vezérléséhez már szükség van egy Z-Wave protokollt támogató központi egységre vagy koordinátorra.
A Shelly Wi-Fi-s okosmodulok telepítése, bekötése sem igényel Shelly-specifikus okosotthon ismereteket, minden villanyszerelő, külön felkészülés nélkül is képes szakszerűen beüzemelni őket. Az állandó fázisvezető és nullavezető bekötésével biztosítani kell a modul számára a működéshez szükséges áramellátást, a redőny FEL és LE irány fázis vezetéke pedig az okosmodul két vezérelt kimenetére kerül. A Shelly PLUS és PRO modulok képesek fali kapcsolók nélkül, illetve egy- vagy kétgombos kapcsolókkal is működni, legyenek azok akár kétállású kapcsolók, akár nyomógombos kapcsolók.
Mind a Shelly, mind a Sonoff egyszerűbb moduljai számos okosfunkciót támogatnak. A modulok időzíthetőek egyszeri vagy rendszeres kapcsolásra, és természetesen a tulajdonos az interneten át távolról is ellenőrizheti a redőny pillanatnyi állapotát, és távolról vezérelheti a motoros redőnyöket, százalékos pontossággal. Az okosmodulok segítségével reggel fix időpontban, vagy akár az aznapi napkelte időpontjához igazítva nyithatóak a motoros redőnyök, délután a déli oldal redőnyei leengedhetőek félig, majd például napnyugta után fél órával zárhatóak, akár egyenként, akár csoportosan vezérelve. Mód van arra is, hogy egy adott napon belül akár többször is automatikusan mozgassa a redőnyt, ezzel amikor a nyári perzselő erejű napsugár a lakás azon részét éri ahol a beprogramozott elektromos redőnyök vannak, akkor a redőnyöket automatikusan leereszti.
Elektromos redőny bekötése és biztonsági előírások
Az elektromos redőny bekötése egy olyan feladat, amely precíz elektromos ismereteket és szakértelmet igényel. Mielőtt nekilátnánk, fontos meghatározni a redőny típusát és a vezérlés módját, mivel ez meghatározza az elektromos csatlakozás folyamatát. Nem állíthatjuk, hogy egy 4 éves szakképző iskola teljes villanyszerelő tananyagát át tudjuk adni. Ám arra biztosan elég, hogy átlásd, milyen lehetőségeid vannak, ha elekromos redőnyök beszerelésére készülsz.

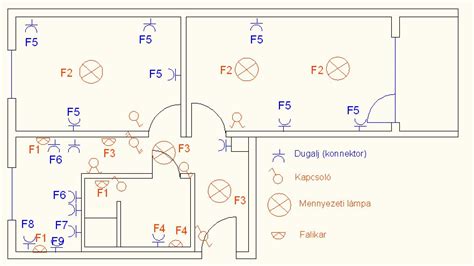

Amikor megkapod az elektromos redőny vagy zsaluzia műszaki dokumentációját, szinte biztos, hogy találsz benne kapcsolási rajzot is. Első ránézésre egy ilyen dokumentum ijesztőnek tűnhet a rengeteg szimbólummal és vonallal, de valójában sokkal egyszerűbb, mint gondolnád. Nem kell mérnöknek lenned ahhoz, hogy megértsd. A kapcsolási rajz lényegében egy térkép, amely megmutatja, hogyan kell összekötni az elektromos alkatrészeket: hol van a motor, melyik vezeték megy a kapcsolóhoz, hova csatlakozik a biztosíték.
A ROMA termékek műszaki dokumentációja például könnyen áttekinthető kapcsolási rajzokat tartalmaz, ahol az ismert színkódokkal jelölik a különböző vezetékeket: barna a fázis, kék a nulla, sárga-zöld pedig a földelés. Ha megtanulod felismerni az alapvető szimbólumokat, mint a motor (általában egy körrel és betűvel jelölik), a kapcsoló (két vonalka, ami megszakítja az áramkört), vagy az automata biztosíték (egy kis téglalap), akkor máris sokkal érthetőbb lesz a rajz. Persze a kapcsolási rajz elsősorban a villanyszerelőnek készül, de ha Te is átfutod a telepítés előtt, könnyebben megérted, miről beszél a szakember, és ellenőrizni is tudod, hogy valóban úgy végzi-e a munkát, ahogy a gyártó előírja.
Minden elektromos árnyékolóhoz kötelező Fi-relé (áram-védőkapcsoló) használata. Ez azonnal lekapcsol, ha áramütés veszélye áll fenn. Az árnyékolók áramkörét automata biztosítékkal kell védeni, amely megakadályozza a túlmelegedést és a tüzet. Egyedi motorokhoz 10A, több motorhoz 16A az ajánlott érték. Ha fürdőszobába vagy olyan helyre kerül az árnyékoló, ahol nedvesség érheti, akkor legalább IP44 védettségű kapcsolót és motor csatlakozást kell használni. A vezetékeket védőcsőben kell vezetni, különösen akkor, ha falban vagy mennyezetben futnak. A kábelt megfelelően rögzíteni kell, hogy ne feszüljön, ne törjön meg, és ne érjen hozzá éles felületekhez. A vezetékeket tilos egyszerűen összecsavarni és szigetelőszalaggal leforrázni, ez nem biztonságos. A telepítés végén a villanyszerelőnek dokumentálnia kell a munkát. Ez nemcsak a garancia feltétele, hanem bizonyíték is arra, hogy minden szabályszerűen történt. Ezek az előírások nem opcionálisak, mindegyik betartása kötelező a biztonságos működéshez.
Tipp az arhome-tól: Ha még bizonytalan vagy a vezérlésben, érdemes a redőnytokhoz mindenképpen odavinni a 230V-ot. A legideálisabb a tervezési fázisban vagy a villanyszerelési munkák megkezdése előtt egyeztetni. Mivel a motoroknak 230V-os tápellátásra van szükségük, a kábelezést a falban kell elvezetni.
Okosotthon integráció és csoportos vezérlés
Az elektromos árnyékolók egyik legnagyobb előnye, hogy nemcsak egyenként, hanem csoportosan is vezérelhetők, sőt, beilleszthetők az okosotthon rendszerekbe is. A csoportos vezérlés lényege, hogy egy gombnyomással vagy paranccsal egyszerre több árnyékolót is működtethetsz. Reggel felkelsz, megnyomsz egy gombot, és az összes redőny egyszerre felmegy az egész házban. Vagy este lefekvés előtt egyetlen kattintással mindent leengedhetsz. Ehhez központi vezérlőegységre van szükség, amely összeköti a különböző motorokat, és parancsokat küld nekik.
De ennél is izgalmasabb az okosotthon-integráció lehetősége. A modern elektromos árnyékolók kompatibilisek a legtöbb okosotthon rendszerrel - legyen szó Google Home-ról, Amazon Alexa-ról, vagy akár Apple HomeKit-ről. Ez azt jelenti, hogy hanggal is irányíthatod őket vagy akár telefonról, bárhonnan a világból.
A legtökéletesebb megoldás talán az, amikor az árnyékolók szenzorokkal is együttműködnek. Egy napfényszenzor érzékeli, ha túl erős a napsugárzás, és automatikusan leengedi a zsaluziát, hogy ne melegedjen túl a helyiség. Télen pedig felengedi, hogy a nap melege bejusson. Ezek a megoldások nemcsak kényelmet, hanem energiamegtakarítást és biztonságot is jelentenek.
Sokat beszéltünk arról, milyen villanyszerelési munkálatok szükségesek, milyen biztonsági előírásokat kell betartani, és hogyan működnek a modern vezérlési megoldások. A tapasztalat azt mutatja, hogy az összehangolt tervezés és telepítés hosszú távon mindig jobban megéri. Ha külön választod meg az árnyékoló beszerzését, külön a villanyszerelőt, külön az okosotthon-integrációt, akkor könnyen előfordulhat, hogy az egyes elemek nem passzolnak tökéletesen egymáshoz.
Különleges megoldások és gyártói ajánlások
A Somfy gyártmányú redőnymotorok köztudottan az egyik legjobb minőségű termékek, függetlenül attól, hogy alapkivitelű és tudású vagy csúcsmodell redőnymotorról van szó. A Smart Home gyártmányú redőnymotorok rendkívül jó ár érték arányú és megbízhatóságú termékek. Mi sem bizonyítja ezt jobban mint az, hogy ezekre a redőnymotorokra 5 év jótállást vállal a motorok gyártója.
Az inteligens SMART 35 RE 10 BIDI redőnymotor megakadályozza, hogy a redőny leengedésekor bármilyen akadályba ütközzön. Ha ilyen előfordul nem csak megáll, de vissza is teker egy fordulatot, hogy tehermentesítsen, ezzel elkerülve a károk és személyi sérülések kockázatát.
A prémium ROMA redőnyöknél az elektronikus végállású motorokat javasolják. Míg a mechanikus motort csavarhúzóval kell „behangolni”, az elektronikus motor intelligens: érzékeli, hol áll meg a lamella, és ha akadályt (pl. egy virágcserép) érzékel, akkor megáll.
Igen, létezik áthidaló megoldás. A ROMA kínálatában elérhetőek napelemes (szolár) rendszerek is. Ebben az esetben egy kisméretű napelem panel és egy akkumulátor táplálja a motort, így semmilyen vezetékezésre vagy fúrásra nincs szükség a ház falán belül.
A nem megfelelő bekötés a garancia elvesztésével járhat, és károsíthatja a drága motoros szerkezetet. A prémium redőnyök finomhangolása és programozása (végállások beállítása, okosotthon integráció) speciális szaktudást és eszközöket igényel.
Az AR Home pontosan ezért kínál komplett megoldást: a ROMA minőségi árnyékolóktól kezdve a szakszerű villanyszerelési munkálatokon át egészen az üzembe helyezésig mindent egy helyen kapsz. Nem kell külön villanyszerelőt keresned, nem kell azon aggódnod, hogy a bekötés megfelelő lesz-e, és minden dokumentációt automatikusan megkapsz.
"A redőnyök minőségével és a kivitelezéssel maximálisan elégedettek vagyunk. .. Pontos és precíz munkát végeztek. A motoros redőnyök rendkívül kényelmesek, örülünk, hogy ezt választottuk a hagyományos redőnyökkel szemben. “Az árajánlat érthetően és tételesen érkezett, rejtett költségek és meglepetések nélkül. A beszerelés gyors és precíz volt, a redőnyök profin működnek. Azóta végre nyugodtan alszunk, az utca zaja ellen (troli/busz) kiválóan szigetel az aluredőny, nincs beszűrődő fény, és a lakás hőmérséklet szabályozása is érezhetően jobb lett. A távirányítós redőny mozgatás pedig nagyon vagány :-)Tiszta szívvel ajánlom mindenkinek ezt a céget, és ezúton is köszönjük a redőnyöket! B. “Nagyon meg vagyunk elégedve a cég munkájával, úgy minőségben, mind gyorsaságban. Múlt héten szombaton mérték fel az ablakokat és a teraszajtót, és ma, (következő hét pénteken) délelőtt már fel is szerelték a redőnyöket, gyorsan, precízen. Árban és minőségben is kifogástalan, csak ajánlani tudjuk a Szabó Árnyékolástechnikát.Köszönjük szépen!

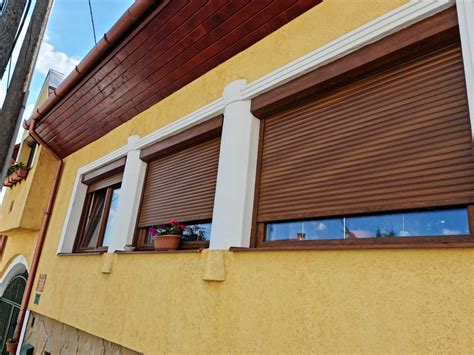

Ez a redőnyrendszer a nyílászáróval egyidejűleg építhető be és hőhídmentes kialakításának köszönhetően nagyon kedvelt. Az egyik legnépszerűbb redőny fajta, amely közvetlenül az ablakra szerelhető fel, akár utólag is.
