Foldeles kialakitasa Colopokon: biztonsagos es szabalyos megoldas napelemekhez
Ismerd meg, hogyan történik az új és utólagos napelem földelés kialakítása biztonságosan, szabályosan, amivel a legtöbb földelési hiba elkerülhető. A napelemes rendszerek telepítésekor az egyik legkritikusabb, mégis leggyakrabban félrekezelt feladat az elektromos földelés szakszerű kialakítása. Egy rosszul vagy hiányosan kivitelezett földelési rendszer nemcsak komoly vagyoni kárt okozhat, hanem közvetlen balesetveszélyt is jelent - legyen szó áramütésről, tűzről vagy villámcsapás okozta túlfeszültségről.
Ebben a cikkben lépésről lépésre végigvesszük, miért elengedhetetlen a napelem földelés megfelelő kiépítése, hogyan zajlik ez az újépítésű és meglévő rendszereknél egyaránt, és milyen szabványok, előírások szabják meg a kivitelezés kereteit. Megmutatjuk, hogyan kell elvégezni a földelés ellenállás mérést, milyen lépésekből áll egy szabályos tervezési folyamat, és melyek azok a tipikus hibák - rossz vezetékválasztástól a hiányos potenciálkiegyenlítésig -, amelyek a legtöbb rendszernél előfordulnak.
A földelés alapelvei és célja
A napelemes rendszer nem csupán napelemekből, inverterekből és kábelekből áll. A napelemes rendszerben a földelés nem csupán egy technikai részlet, hanem az egész biztonsági koncepció alapja. Normál működés közben ideális esetben nem folyik rajta áram - akkor válik fontossá, amikor valami nem a tervek szerint történik: szigetelési hiba, villámközeli esemény, túlfeszültség vagy zárlat. A megfelelő földelés az érintésvédelem egyik legfontosabb eleme.
Ezek alapján a földelés lényege, hogy az elektromos rendszer egyes részeit összekapcsoljuk a földdel, így ha meghibásodás történik - például szigetelési hiba vagy zárlat -, az áram biztonságosan elvezethető a talajba. A potenciálkiegyenlítés a földeléssel szorosan összefüggő, kulcsfontosságú eleme az érintésvédelemnek. Lényege, hogy minden nagyobb kiterjedésű, villamosan vezető részt - fém vízvezetékeket, gázvezetékeket, fűtésrendszereket, fémvázas épületszerkezeteket - összekötnek a fő földelőkapoccsal. A DC oldal sajátosságaival kiegészül a napelemes rendszerek földelése: az egyenáramú oldalon mindig feszültség alatt állónak kell tekinteni, még akkor is, ha a váltóáramú oldal le van kapcsolva.
Három fő elem összehangolása

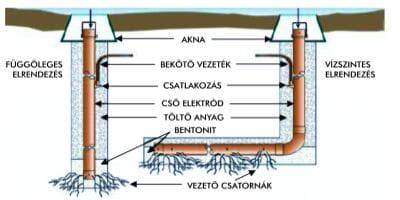

A gyakorlatban három fő elemet kell összehangolni. Először a tartószerkezetet: a tetőn lévő alumínium sínek és acél rögzítőelemek összefüggő, nagy kiterjedésű fémfelületet alkotnak, amelyet a fő földelő sínhez kell kötni. A tetőn lévő napelemek és tartószerkezetek egyik pontját legalább 16 mm² keresztmetszetű rézvezetékkel szükséges összekötni a villámvédelmi földelő rendszerrel és az épület EPH-főcsomópontjával. Másodszor az invertert: az inverter védővezetőjét közvetlenül a fő földelő sínhez kell csatlakoztatni, megfelelő keresztmetszettel, kerülve a láncolt megoldásokat. A földelő szonda - amelyik a fizikai kapcsolatot teremti meg a talajjal - anyagát és méretét a helyszíni viszonyokhoz kell igazítani. A talaj típusa, nedvességtartalma és szerkezete jelentősen befolyásolja a mért ellenállásértéket, és sok esetben több elektróda összekapcsolására van szükség ahhoz, hogy megfelelő eredményt érjünk el.
Meglévő épületeknél az utólagos földelés kialakítása külön odafigyelést igényel. Az utólagos földelés kiépítésének folyamata jellemzően az alábbi lépésekből áll: a villanyszerelő először felméri a meglévő rendszert, majd - a talaj és az ingatlan adottságaitól függően - szondás vagy gyűrűs földelést telepít. A helyi talajviszonyok alapján tűzihorganyzott kivitelű rúdföldelő szondák alkalmazása javasolt, a szondákat legalább 3 méter mélyre, a fagyhatár alá kell leütni.
Szabványok és irányelvek
A napelemes rendszerek villamos biztonságát nemzetközi szabványok szabályozzák, amelyeket az Európai Unió tagállamai és számos további ország egységesen vezet be - akár MSZ, DIN, ČSN, SRPS, HRN vagy más nemzeti előtaggal. A napelemes rendszerek villamos installációjának elsődleges hivatkozási alapja az IEC 60364-7-712 nemzetközi szabvány. Ez a dokumentum a PV-rendszerek villamos berendezéseire vonatkozik, kiterjedve a PV-moduloktól egészen az elosztótáblához vagy a közüzemi hálózathoz való csatlakozási pontig, beleértve az energiatároló rendszerek telepítésének követelményeit is. A villámvédelem területén az IEC 62305 szabványsorozat az irányadó, amelyet EN IEC 62305 jelöléssel vezettek be. A talajba ágyazott földelők kialakítását az IEC 60364-5-54 szabályozza. A PV-rendszereknél az ajánlott földelési ellenállás általában 10 ohm alatt kell, hogy legyen, a modulházakat, tartószerkezeteket és egyéb fémtömegeket potenciálkiegyenlítő rendszerrel kell összekapcsolni, a villámvédelmi és a villamos rendszer földeléseit pedig össze kell kötni.
A földelés kiépítése nem kezdődhet a szonda leütésével - egy jól felépített folyamat eredménye kell, hogy legyen, amelyben minden lépés az előzőre épül. A folyamat legfontosabb lépései: 1) a meglévő rendszer és a helyszín felmérése, 2) a fajlagos talajellenállás mérése (Wenner-féle eljárás), 3) a földelési rendszer megtervezése és kivitelezése, 4) a potenciálkiegyenlítés kialakítása. A kivitelezés befejezése után a földelés ellenállás mérése kötelező lépés, amelynek eredményét dokumentálni kell. A mérés speciális műszereket igényel; a hárompontos és a négypontos eljárások során szondákat helyeznek a talajba, a műszer feszültséget alkalmaz köztük, és megméri az ellenállást. A PV-rendszereknél az elvárt érték általában 10 ohm alatt kell, hogy legyen, földre telepített nagyobb rendszereknél pedig az 1 ohm alatti eredő ellenállás az irányadó.
Gyakori hibák és megoldások
A napelemes rendszerek földelési hibáinak túlnyomó többsége nem egyedi, egyszer előforduló probléma - ugyanazok a tipikus tévedések, mulasztások és takarékossági döntések kerülnek elő újra és újra a kivitelezések során. A földelési rendszer csak annyira erős, mint a leggyengébb csatlakozási pontja. Ahol a vezető az időjárás viszontagságainak kiemelten ki van téve - különösen a napelem rendszer közelében, ahol a hőmérséklet akár 60-70 Celsius-fokra is emelkedhet -, alumínium vezető alkalmazása javasolt, legalább 16 mm² keresztmetszettel, mert tartósabb külső szigetelése van, mint a réz társának. Ennek kihívása a tartószerkezet mechanikai csavarozása; az eloxált alumíniumréteg vagy egy festett felület könnyen megszakítja az elektromos kapcsolatot. Ha a tartószerkezetet nem csatlakoztatják a földelési rendszerhez, az lebegő potenciálon marad: villámközeli esemény során feszültséget vehet fel, hiba esetén pedig érintésvédelmi kockázatot jelent. A DC oldali túlfeszültség-levezetők és az AC oldali védelmek csak megfelelő földelés mellett működnek hatékonyan - áramvédő kapcsolók is csak akkor képesek hatékonyan leoldani, ha a földelési rendszer szabályosan van kialakítva. Gyakori mulasztás, hogy telepítéskor nem építenek be megfelelő földelést, leválasztó kapcsolókat és túlfeszültség-levezetőket. Érintésvédelem nélkül egy esetleges szigetelési hiba áramütést okozhat bárkinek, aki a rendszerhez ér. A túlfeszültség-levezető földelés nélkül egyáltalán nem működik: ha az elvezetési út impedanciája magas, a védelem csak látszólagos.
Az inverter földelésének ellenőrzése során érdemes végigvenni: győződj meg arról, hogy a védővezető közvetlenül a fő földelő sínhez csatlakozik, nem pedig más berendezésen keresztül láncolva; ellenőrizd a csatlakozások meghúzási nyomatékát és korrózióellenességét. A felülvizsgálat elvégzésének és dokumentálásának kötelezettségét az EN IEC 62446-1 írja elő. Ez a szabvány meghatározza a hálózatra kapcsolt PV-rendszer üzembe helyezése utáni és időszakos újravizsgálatra alkalmazható dokumentációt és ellenőrzési kritériumokat.
Tábla: gyakorlati adatok és elvárások
- A talaj fajlagos ellenállása mérésének alapelve a Wenner-féle eljárás: négy szonda egyenlő távolságra a talajban, a mérésből kiszámítható a fajlagos ellenállás.
- A fázis- és PEN-vezető kapcsolatoknál a fő földelőkapocs a központi elem, amelyhez minden földelő vezetőt és védőösszekötőt csatlakoztatunk.
- A földelés célja, hogy az érintésvédelem és a túlfeszültség védelem is hatékony legyen, ezért a módosított vagy utólagos földelésnél az ellenállás értéke legyen fentartva
- A mért földelési ellenállás PV-rendszereknél általában 10 ohm alatt, a nagyobb rendszereknél pedig 1 ohm alatti eredő érték az irányadó.
Hogyan készül a konkrét telepítés?
Első lépésként a meglévő rendszer és a helyszín felmérése történik. Ha van meglévő villámvédelmi rendszer, ennek figyelembe vételével alakítjuk ki a potenciálkiegyenlítést. A fagyhatár alatt Legalább 0,7 m-rel a talaj felszín alatt elhelyezett földelő szondák biztosítják a hatásos mélyföldelést; a szondákat 3 méter mélyre ütik be. A földelőszonda anyaga tüzihorganyzott, és a köracéllal végzett összekötő dobozba érkező védővezetőt a földelés fő pontjába kötjük. A 16 mm² zöld/sárga rézvezetőt kültéren is alkalmazható minősítésben kell használni, hogy a túlfeszültségvédelem eszközeinek minimum előírása teljesüljön. Mivel a földelés ellenállása időről időre változhat a talaj állapotának függvényében, előfordulhat, hogy több szondát és/vagy különleges megoldást kell alkalmazni.
Az új PV-rendszer telepítésekor gyakran derül ki, hogy a meglévő földelés nem felel meg a mai elvárásoknak, és kiegészítésre vagy javításra szorul. Ha a mért érték túl magas, új földelőszonda vagy kiegészítő védelem válhat szükségessé, különösen régebbi, felújítatlan villamos hálózattal rendelkező épületeknél. A földelés mérése és ellenőrzése EN IEC 62446-1 szabvány alapján történik, amely előírja a teljes villamos ellenőrzés elvégzését és az eredmények dokumentálását. A rendszer élettartama alatt a földelési ellenállás időről időre megváltozhat a talaj állapotának, korróziónak és a csatlakozók öregedésének hatására. A védővezetők és a túlfeszültség-levezetők csak megfelelő földelés esetén tudnak hatékonyan működni.
Végeredmény: biztonságos és szabályos telepítés
A földelés kiépítése tehát nem egyetlen kábel lefektetéséből áll, hanem egy összetett, rendszerszintű feladat, amelynek minden eleme összefügg. A napelemes rendszerben egy közös földelési rendszer létezik, amelyhez a tartószerkezet, az inverter háza és a DC oldal védővezetői egyaránt csatlakoznak. A fő földelőkapocs a központi elem, amely biztosítja a nulla potenciált és a stabilitást. A XXI. századbeli előírások szerint a földelés és a potenciálkiegyenlítés kiépítését mindig gondosan meg kell tervezni, és a méréseket dokumentálni kell, hogy a rendszer hosszú távon is garantáltan biztonságos legyen.
