Foldelt konnektor beepitese: alapok, veszélyek és lépésről lépésre útmutató

Számtalan DIY anyag készül falon kívüli villanyszerelés témakörben is, de ezek sokszor nem kínálnak megoldást a menet közben váratlanul felmerülő problémákra, és mint köztudott, a villanyszerelés egy olyan szakterület, melyben egy apró hiba is hatalmas következményekkel járhat.

A falon belüli, illetve kívüli konnektorok közötti legnagyobb különbség a szerelés módjában illetve az esztétikumban rejlik. Az előbbi típusba tartozó modellek számára a fal síkja mögött, a tartószerkezet anyagában kerül kialakításra egy doboz, így diszkrétebb, esztétikusabb megoldást kínálnak. A falon kívüli változatokat gyakran használják olyan helyzetekben, ahol nem lehetséges a falak utólagos vésése, vagy amikor fontos a gyors és praktikus hozzáférhetőség.

Számos olyan körülmény adódhat, amely a GAO BUISINESS LINE 3 falon kívüli dugaljhoz hasonló szerelvény telepítését teszi indokolttá. A dugaljak az elektromos hálózatok elengedhetetlen kellékei. Ezekhez tudjuk csatlakoztatni az elektromos árammal működő készülékeink dugvilláit, így tudjuk biztosítani a működésükhöz szükséges elektromos ellátásukat.

Van néhány szempont, melyek alapján csoportosítani tudjuk őket. Régebben nem volt kötelező az elektromos hálózatot védővezetővel, azaz földeléssel ellátni a melegpadlós helyiségekben, és emiatt nagyon sok lakásban a csatlakozóaljzatokon nem található meg a védőföld érintkezője, ahogy a védővezető hálózat sem. A kettős szigetelésű készülékek csatlakoztatása esetén ezzel nincs is probléma, viszont a földelt dugvilla hálózatra csatlakoztatásakor életveszélyessé válik a készülék használata. Meghibásodás esetén a hibaáramot nem tudja elvezetni a földelés érintkezőjének hiánya miatt semmi, és a készülék érintésekor halálos áramütést lehet szenvedni.

Egy időben a szabványok csak a konyhai és fürdőszobai dugaljak földelését írták elő, ma már minden újépítésű vagy felújított elektromos rendszer hálózati csatlakozóinak földeltnek kell lennie. A földelés nélküli dugaljak helyére tilos és életveszélyes megtévesztő, földelt aljzatot szerelni a védővezető-hálózat megléte nélkül. A dugaljakat a szerelési módjuk alapján is lehet csoportosítani, ahogy a kapcsolókat is. Leggyakrabban a falba süllyesztett szerelvényekkel találkozhatunk, de a falon kívüli szerelés is igen elterjedt garázsokban, faházakban, ipari létesítményekben. A dugaljak és kapcsolók választásakor van lehetőségünk kültérre olyan szerelvényeket felszerelnünk, melyek ellenállóbbak a szilárd testek (por, apró szennyeződések) és a csöpögő, fröcsögő vagy sugárban érkező víz ellen.

Panellakás elavult földeletlen aljzatához csatlakoztatott földelt hosszabbító. Földelt (fehér) és földeletlen (fekete) dugvilla. Megnéztem a blog statisztikáit és sajnos elkeseredtem. Mostmár sajnos nem lesz minden nap post, hanem kb majd havonta, de lesz még slaggal bekötött gáztűzhely, karácsonyi díszítés stb. Szóval még pár nagy durranást tartogatok.

Szóval a konnektor szerelése előtt a legfontosabb hogy áramtalanítsunk. A fázisceruza világít ha áram van a konnektorban. Vigyázz mert ha le van égve vagy ki van lazulva a vezeték akkor csak szétszedés után tudod vizsgálni hogy van-e benne áram. Ezért áramtalanítani kell a lakást a kismegszakító lekapcsolásával vagy a biztosíték kicsavarásával stb. De ha mindent lekapcsoltál akkor sem lehetsz biztos hogy árammentes. Hisz kóbor áramok..., esetleg pont az az ingyenkonnektor ami a szomszédra van bekötve stb akkor érhetnek meglepik. Ezért az elvileg árammentes konnektort is úgy kell kezelni mintha áram alatt lenne.

Így néz ki a konnektor a középrész nélkül, már így is hozzáférhetsz minden csavarhoz ... Máris látszik pár szabálytalanság! De nagyon sok ilyen van. Ha szabályos a bekötés akkor egy konnektor mögött csak 3 vezetéket találhatsz. Se többet se kevesebbet! A fázis érintése halálos. A másik kettőé nem.. Én is haltam már meg majdnem ilyesmi mellékötés miatt. Az illető azt hitte a piros vezetékre hogy az a fázis, mondván a piros a tilos és a halálos. De vigyázz mert szakszerűtlen szerelés esetén bármi előfordulhat. Mint ahogy én is észrevettem, sokan találomra kötözgetik be a vezetékeket. Tehát attól hogy valami zöldsárga színű attól még nem biztos hogy nem ráz. A szabvány szerint nem ráz. De sose lehet tudni hogy mi alapján (szabvány, találomra) van-e bekötve. Lásd a lenti képet, az egy halálos konnektor, a beledugott készülék érintése is halálos mert a földelést és a fázist felcserélték benne! De az én esetem amit most frissen szétszedtem az is szabálytalan de korántsem annyira mint a felső kép. Itt csak az a baj hogy 6 vezeték van a 3 helyett... A fázis és a nulla konnektornál következmények nélkül felcserélhető. A földelőérintkezőket nem ráznak, és direkt azért vannak hogy az életedet védjék a testzárlatok ellen:De ez csak akkor működik ha helyesen van bekötve!!

Tehát arra a fém nyelvre, a földelőérintkezőre amit a felső képen fogok na arra csak és kizárólag a sárga/zöld vagy piros színű vezetéket kötheted. A földelőérintkezőről nem szabad világítania a fáziskeresőnek! Amúgy még figyelj arra is hogy a vezetékek a konnektor mögött általában rövidek és törékenyek. Mostmár csak a vezetékek tartják. Most én nem szedtem ki teljesen, a vezetékeket nem oldottam így csak ennyire jön kijjebb a konnektor. A fenti képen csak a vezetékek tartják. Természetesen ahány konnektor annyiféle belső kialakítás... Ez a konnektor már gondolt a szerelőkre, pontosabban a gányoló, konnektor felfűzőkre.... Nekünk laikusnak legyen elég annyi hogyha egy földelővezetékünk (sárga vagy piros) van akkor választhatunk hogy hova kötjük be, tökmindegy a lényeg az hogy a földelőérintkezőre kössük. Nézd meg a lenti képen ennek a konnektornak a bekötési rajzát: A beszorító karom arra való hogy beszorítsa a konnektort a falba. Tehát ha betekered a képen látható két csavart az egy karmot nyom kifele a konnektorból. Az a karom meg beakad, beszorul a falba és bennmarad a konnektor. Egy jótanács... Ne külön külön csumára, hanem "egyszerre" tekerd be őket. Sok olyan konnektor van már amelynél a vezetéket nem csavarral tudod beszorítani. Azokon csak pár lyuk van. A csupaszított végű vezetéket csak be kell dugnod a lyukba és ott is marad. Nem is kell csavarral szorítani a vezetéket.

A villamos hálózatokban a konnektorok nélkülözhetetlenek, hiszen segítségükkel üzemeltethetjük elektromos eszközeinket. Biztonságban szeretnéd tudni otthonodat? A legfontosabb dolog, hogy mindig kapcsold ki az áramot a munkaterületen, mielőtt hozzáfognál a konnektor bekötéséhez. Erre azért van szükség, mert az áramütés életveszélyes lehet, ha nem megfelelően védekezünk ellene. Ezeknek az eszközöknek az ára általában 200 - 6.000 forint között mozog. A munka megkezdése előtt győződj meg arról, hogy a munkaterület tiszta, rendezett és világítása megfelelő, tisztán tartása megkönnyíti a feladat végrehajtását és csökkenti a balesetek kockázatát. Fontos, hogy a területen legyen elegendő hely a szerszámok és anyagok elhelyezésére, valamint magához a szereléshez.

A fali konnektorok az épületekben általában a falba vagy a falon kívül helyezkednek el. Ezeknek különböző típusai lehetnek, mint például a sima, földelt vagy a vízhatlan konnektorok. A hosszabbítók és elosztók lehetővé teszik, hogy egyszerre több elektromos eszközt csatlakoztass egyetlen konnektorhoz. Ezek általában hordozhatóak és rugalmasan használhatóak. A biztonsági konnektorok olyan védelmi eszközökkel vannak ellátva, mint a FI-relé (védőföld-lekapcsoló) vagy az RCD (áramvédő kapcsoló). Ezek a típusok védelmet nyújtanak az elektromos áram által okozott balesetek ellen, például az áramütés és a tűzveszély.

Hamozd le a vezetékek végét a vezetékhámozó segítségével, kb. Ellenőrizd, hogy a vezetékek megfelelő hosszúságúak-e a konnektor bekötéséhez. Nyisd ki a konnektor csatlakozó részét, és helyezd a vezetékeket a megfelelő csatlakozókba. Húzd meg a csavarokat a csavarhúzó segítségével, hogy stabil kapcsolatot biztosíts a vezetékek és a konnektor között. Ha minden vezeték megfelelően csatlakoztatva van, szereld vissza a burkolatot, és rögzítsd a konnektort a falhoz vagy a megfelelő felülethez. A konnektor bekötése fontos feladat, amelyet a megfelelő előkészületekkel és eszközökkel biztonságosan és hatékonyan elvégezhetsz. Kövesd a fenti lépéseket és tanácsokat, gondoskodj a munka körültekintő végrehajtásáról.

Nincs időd vagy tapasztalatod a konnektor bekötéséhez? A konnektor szerelvényének összeszerelése a bekötés utolsó szakasza. Rögzítsd a burkolatát a falhoz a rögzítőelemek segítségével. Az összeszerelés befejezése után a konnektor használatra kész állapotban van. Mindig győződj meg arról, hogy az eszköz megfelelően van összeszerelve és rögzítve, hogy elkerüld az esetleges baleseteket és a hibás működést. A konnektor bekötése után fontos ellenőrizni és tesztelni annak működését, hogy biztosak legyünk abban, hogy a bekötés megfelelő és biztonságos. Figyeld meg, hogy az eszköz működik-e a konnektoron keresztül. A konnektor bekötésének ellenőrzése és tesztelése során mindig légy óvatos, és tartsd be az elektromos biztonsági előírásokat. Ne kockáztasd a biztonságot!

A konnektor bekötése során kövesd ezeket a tippeket és trükköket, hogy könnyebben, gyorsabban és biztonságosabban végezd el a munkát. Múlt héten új lakásba költöztem Budapesten, és úgy döntöttem, hogy frissíteni szeretném az elektromos hálózatot, új konnektorokkal. Rögtön rátaláltam egy villanyszerelőre, Péterre, aki a közelemben dolgozott. A neve Péter volt, és több mint 10 éves tapasztalattal rendelkezett a szakmában. A profilja rengeteg pozitív értékelést tartalmazott, ezért úgy döntöttem, hogy őt választom. Felvettem vele a kapcsolatot, és elmondtam, hogy 6 új, földelt konnektort szeretnék bekötni a lakásban. Péter pontosan tudta, mire van szükségem, és részletesen ismertette velem az elvégzendő munkát. Péter pontosan érkezett, és nagyon udvarias volt. A munkát gyorsan és precízen végezte, minden aljzatot szakszerűen kötött be. Amikor befejezte a munkát, Péter megmutatta, hogyan működnek az új konnektorok, és biztosított arról, hogy minden rendben van. Örülök, hogy a Qjob.hu-n keresztül találtam rá, mert így egy megbízható szakembert találtam, aki elvégezte a bekötéseket a lakásomban.

Ez a táblázat a konnektor bekötési szolgáltatások árait mutatja. Ezek nagyban függnek a szolgáltatótól, a munka bonyolultságától és az anyagoktól. Új konnektorokra van szükséged? A konnektor bekötésével kapcsolatban sok kérdés merülhet fel, különösen, ha kevés tapasztalattal rendelkezel ezen a területen. A legbiztonságosabb módszer a villamos áram kikapcsolása után egy feszültségmérő vagy multiméter segítségével ellenőrizni, hogy valóban nincs áram a vezetékeken. Általában három vezeték található a konnektoron: a kék (vagy fekete) a semleges (N), a barna (vagy piros) a fázis (L), és a sárga-zöld a földelés (PE).

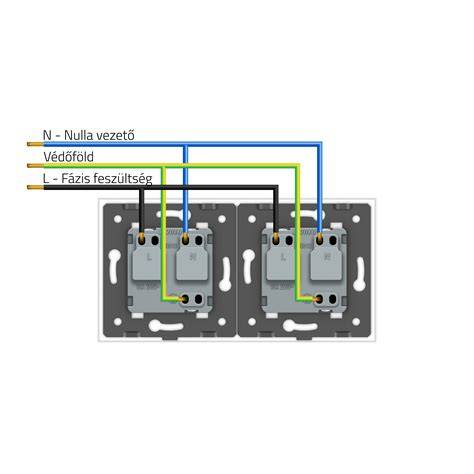

konnektor bekötés infografika

Dugalj Felszerelése

Az eszköz rögzítéséhez használj rögzítőelemeket, csavarokat és tipliket, illeszd be őket a falban lévő lyukakba vagy a szerelvénydoboz nyílásába. Ne hagyd, hogy az elektromos munkák fejfájást okozzanak! A konnektorok nem csak design szempontból különböznek egymástól, hanem funkciójukat, bekötési módjukat és kialakításukat tekintve is. Ipari vs. Többségében otthoni felhasználásra szánt konnektorok vesznek körülöttünk. Ipari konnektorokat lakossági felhasználásra csak nagyobb gépek esetében alkalmazzuk pl. villanymotoroknál. Az utóbbi esetében 1, 2 vagy 3 fázis szükséges. A tápellátás feszültsége így a két-, illetve három fázisnál 400 V a 230 V helyett.

IP besorolás határozza meg, hogy mely környezetbe szerelhetjük fel egy konnektort. Az IP rövidítés után mindig található valamilyen számjelzés. Az első szám a szilárd testek elleni védelmet jelöli, míg a második szám a víz elleni védelmet. Kültérre, fürdőszobába, illetve vizesblokkok környékére minimum IP44-es konnektor az előírt, amely már véd a fröccsenő víz és a magas páratartalom ellen is. A süllyesztett konnektorok esztétikusabbak, míg a csavaros és a rugós bekötés különböző szerelési módokat jelent. Földelt vs. Földelés nélkül: régebben földelés nélkül is lehetett konnektorokat találkozni, de ma már minden új rendszer földelt. Ha földelt dugvilla kerül hálózatra, a készülék használata életveszélyes lehet, ha a földelés nincs rendben.

Előfordulhat azonban, hogy régi hálózatokban még több vezeték érintkezik a konnektorban, vagy a földelés hiányzik. A régebbi panelek és lakások felújításánál gyakran találkozunk földelt és földeletlen konnektorokkal is. A kettes konnektor bekötéséhez szükség lesz egy fázisceruzára és egy csavarhúzóra. A legtöbb hagyományos fázisceruza egyben csavarhúzóként is funkcionálhat, így nem csak az áram jelenlétét ellenőrizhetjük vele, de a csavarokkal is boldogulhatunk. Ha más is tartózkodik a lakásban miközben konnektort szerelünk, feltétlenül szóljunk neki róla, hogy tudja miért megy el az áram.

1. Mielőtt bárminek is nekiállnánk, nagyon fontos a biztonságos munkavégzés feltételeinek biztosítása. Semmi esetre sem szabad nekiállni a kettes konnektor bekötésének amíg az elektromos hálózat áram alatt van. A konnektor szerelés első lépése tehát az áramtalanítás. Kapcsoljuk le az összes biztosítékot a villanyórán. Ritkán, de előfordulhat, hogy ilyenkor is van áram még a rendszerben. Egy fázisceruzával is érdemes még megnézni, hogy valóban sikeresen áramtalanítottunk, és nincs áram a hálózatban.

2. Ha a fázisceruza is megerősített abban, hogy biztosan nincsen áram a hálózatban, megkezdhetjük az egyes konnektor kiszerelését. A konnektor közepében található csavart vagy csavarokat tekerjük ki, ekkor eltávolítható a konnektor műanyag burkolata. A burkolat eltávolítása után a konnektor fém belső részét látjuk. Ez süllyesztett konnektor esetében egy szerelődobozban található, amelybe karmokkal kerül rögzítésre a fém rész. A karmokat mindkét oldalon egy-egy csavar kilazításával tudjuk kiengedni. Ha szakszerű a villanyvezeték hálózat, háromféle színű kábelt látunk majd a fém belső részbe csatlakoztatva: egy feketét (vagy helyette barnát, esetleg szürkét), egy kéket és egy zöld-sárga színűt. A fekete a fázis, ez az, aminek érintése életveszélyes lenne, ha nem lenne áramtalanítva a rendszer. A kék a nulla, a zöld-sárga színű pedig a földelést jelzi, amely az élet védelme érdekében használnak az úgynevezett áramvédő kapcsolóval együtt a szivárgó áram érzékelésére és szükség esetén a hálózat lekapcsolására. Ha régi a villanyvezeték hálózat, a földelés színe lehet piros is, sőt akár hiányozhat is a harmadik vezeték. Mivel a villanyszerelés régebben gyakran házilag is történt, előfordulhat az is, hogy minden vezeték egyforma színű, vagy akár háromnál több vezeték is van a kábelcsatornában. Ha a vezetékekkel minden rendben van, a kábeleket rögzítő csavarokat ki kell csavarni, így könnyen kihúzhatóak a konnektor fém részéből. Alaposan vizsgáljuk meg a lecsupaszított drótvégeket.

3. Ha eltávolítottuk a régi konnektort, megkezdődhet a kettes konnektor bekötése. Amennyiben minden szakszerűen készült a vezetékezés során, három kábellel kell dolgoznunk. A fázist (fekete, barna vagy szürke vezeték) a bal oldali kábel csatlakozóba kell illeszteni. A nullát (kék vezeték) a jobb oldali lyukba illesszük, a földelést (zöld-sárga vagy piros) pedig középre. A fázist és a nullát, ha felcseréljük, nagy probléma nem történik. A földelést viszont mindenképpen középre kell csatlakoztatni. Ha a földelés és a fázis összeér, az áramot nem fogjuk tudni visszakapcsolni, a biztosíték folyamatosan le fog oldani, azaz áram leverni a villanyórát. A kábeleket a csavarok megszorításával tudjuk rögzíteni. Ezt óvatosan, de határozottan kell végezni, nem szabad túl erősen meghúzni őket, de elég erősen ahhoz, hogy stabilan tartsák a drótot, viszont ne törjön meg a vezeték.

4. Ha a kábeleket bekötöttük, és ellenőriztük, hogy kellően erősen tartanak, nem sérültek, nem törtek meg, ideje rögzíteni a falba a konnektor belső részét. Ehhez a kábeleket rendezzük el úgy, hogy a fém részt be tudjuk illeszteni a szerelő dobozba. A konnektor belsejét a karmokkal tudjuk rögzíteni. A pontos beillesztés után meg kell húzni a karmokat tartó csavarokat. Ennek hatására a karmok kitágulnak, és masszívan rögzítik a konnektor belső részét a dobozba. Figyeljünk oda, nehogy odacsípjük valamelyik vezetéket a rögzítő karmokkal, mert zárlatot vagy akár áramütést okozhatunk vele az áram visszakapcsolása után. Ha mindezzel végeztünk, kapcsoljuk vissza az áramot. Ha nem veri le rögtön a biztosítékot az áram, valószínűleg jól végeztük a munkát. A kettős konnektor vagy bármilyen más konnektor bekötése házilag is elvégezhető, ha van affinitásunk az ilyen munkákhoz. Ha a régi konnektor kiégett, vagy rendszeresen elmegy az áram különösebb ok nélkül, ha a konnektort leszerelve ugyanolyan színű, vagy kettőnél több vezetéke látunk, vagy úgy ítéljük meg, hogy a kábelek állapota nem kielégítő, szakembert kell hívni. A hibásan működő elektromos hálózat életveszélyes lehet, áramütést, lakástüzet okozhat.
