Geodézia szintező műszer használata és típusai
A szintezés az egyik legfontosabb ellenőrzési módszerünk lesz a házépítés során.
Ezzel tudjuk meghatározni a magasságokat szinte minden építési fázis során, így tudunk lejtéseket kialakítani, de vízszint ellenőrzéséhez is ideális.
Réges-régen (egy messzi galaxisban) a szintezés még nem volt ennyire pontos, egyáltalán nem számított pár centiméter.
Így ezek a házak a mesteremberek szemmértékére és pár kőkorszaki technológia alkalmazására épültek.
Írnom se kell, hogy ezek a házak nem a pontos kitűzésekről, a függőleges falakról, a sima padlókról lettek híresek.
Ma a korszerű építési anyagok megkövetelik a pontos beépítést: pl egy téglafalat nem rakhatunk hullámos alaptestre, de akár egy padlóburkolás is rosszul mutat egy hepehupás betonaljzaton.
Az elmélet
Az elmélete rendkívül egyszerű: vízszintes vonalakkal kell számolni!
Tulajdonképpen annyiról van szó, hogy a szintezőműszer használatával tökéletesen vízszintesen előre tudunk nézni.
Innentről a vízszintes vonaltól tudunk viszonyítani felfele vagy lefele.
Pl.: ha a műszert vízszintbe állítjuk, és kikiáltjuk ezt a szintet 0-nak, akkor innentől egy egyszerű mérőszalag vagy szintezőléc segítségével tudunk felfele vagy lefele pontokat kitűzni, vagy azok magasságát ellenőrizni.
Elsőre bazi bonyolultnak tűnik, de nem az.
A legnagyobb nehézséget a számok összeadása és kivonása fogja adni, miután felfogtuk az elméletet.
A műszer az alapja az összes műszernek: vízszintes síkot kell mutassanak.
Optikai szintezők
Egy igen jó minőségű, profi optikai szintező.
Ezek a csodák egy távcsőre hasonlítanak, melybe ha belekukkantunk, akkor egy szálkeresztet láthatunk, meg az előttünk lévő tereptárgyakat jó nagyban.

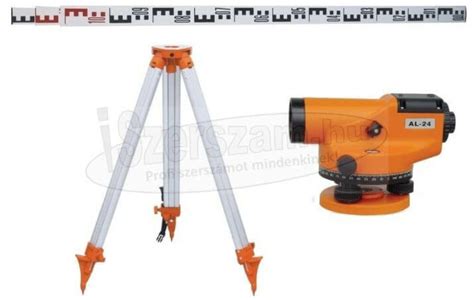

Az optikai szintező ideális esetben 3 részből áll: van lába, egy szintezőléc, és maga a műszer.
A lábra kell erősíteni a műszert, a léccel meg futkorászik a Fecó.
A láb hót egyszerű, arra kell felcsavarozni a műszert egy darab központi csavarral.
Vízszintbe kell állítani a műszert (ez bonyolult lépés), aztán hajrá, mehet a szintezés.
Előnyei: nagyon pontosak, akár 100 m-re is ellát, bár nagy távolságon azért csökken a pontosság; nem kell elem hozzá; egyenesen irányt is ki lehet vele kitűzni.
Hátrányai: sok idő, míg bekalibráljuk; nagyon sérülékeny (ha eldől, általában vége); drágasokat kell számolgatni.
Szintező lézer
A lényeg: a vízszint szemmel is látható, egy piros vagy zöld lézerfénnyel kivetíti vonalszerűen a jelet.
Ezt a lézerfényt fogadja egy pittyegő kütyü, ami nyilakkal mutatja, hogy feljebb, vagy lejjebb van a szintünk.
Nagyon egyszerű kalibrálni, mert csak le kell rakni, vagy mágnessel rögzíteni egy közel vízszintes vagy függőleges felületre.
Mi leginkább betonozás közben használtuk, mert álom gyorsan lehet ellenőrizni vele a szintet.
Főként, ha vízszintesen kell betonozni.
Előnyei: baromi gyorsan kalibrálható; strapabíróak; akár betonozás közben is könnyen ellenőrizhetünk vele; függőt is mutat; szemmel is látható a vízszint; olcsóbb, mint az optikai szintező.
Hátrányok: az optikai szintezőhöz képest pontatlanabbak; elemekkel működik; általában max 30 m-re lát el; nappal nem látszik a lézerspéci jelfogadó kell hozzá.
A gyakorlat
Elég az elméletből, ez a honlap úgyis inkább a gyakorlatról szól!
Tegyük fel, hogy a feladat az alapásáshoz szükséges mélység kitűzése, ami 90 cm a meglévő talajszinttől…
Keressünk egy olyan stabil pontot, amely egészen az építés végéig biztosan nem lesz a helyéről elmozdítva!
Ezen a stabil tárgyon keressük meg azt a magasságot, ami az építés területéről kényelmesen látszik majd mindenhonnan.
Ez általában 1-1,5 m magasan van.
Jelöljük be ezt a pontot egy atomstabil jelölővel: csavar!
Hajtsuk be ezt a csavart annyira, hogy ne mozogjon még akkor sem, ha a Jóska ráakasztja a kajás szatyrát!
Megvan az induló fix pontunk… Ez lesz később az abszolút 0 pontunk, ehhez fogunk később mindent számolni.
Keressünk az építés során egy olyan helyet, ahol nem vagyunk útban a gépeknek, és belátjuk az egész építési területet!
Erre a csodás helyre felállítjuk a lábakat: szépen kihúzkodjuk a teleszkópos lábikókat, és úgy beállítjuk a lábakat, hogy a tetején lévő sík rész nagyjából vízszintes legyen!
Meghúzzuk a lábakat szorító gyorsszorítókat!
Azzal az egy szem csavarral, ami fent van a lábak felett, fogassuk meg közepesen erősen a műszert!
A műszeren van egy libella, a bubit kell középre állítanunk!
Fordítsuk úgy a műszert, mintha bele szeretnénk nézni!
A bubit pontosan középre állítva jőhet a kép élesítése: általában a műszer jobb oldalán van 1 nagy csavar, ezzel lehet a fókuszt állítani.
Jöhet a leces ember fia, állítsa csak oda a lecet, ahová szeretnénk a gödröt ásni!
Ha minden jól ment, akkor vízszintben van a műszerünk!
Innentől a lábakat tilos rugdosni, a magasságállító csavarokat piszkálni, mert elmegy a vízszintünk!
Ha valaki véletlenül elpiszkálja, megrúgja a cuccot, akkor jöhet a 6-os pont, meg a lecseszés a legszebben válogatott káromkodások kíséretében!
Ha valaki felborítja a műszert, és csattan a földön, akkor jó eséllyel buktunk 100-150.000 Ft-ot.
Ha kikerül a kis bubi a középcső karikából, akkor jó eséllyel (99%) rossz mérést fogunk elvégezni.
A leolvasásnál nagyon vigyázzunk arra, hogy a középső, legnagyobb szálkeresztet vegyük figyelembe!
A két kis szirszar kereszt semmire sem jó, max arra, hogy elrontsa a mérésünket!
Megvan a szám: legyen mondjuk 125 cm a leolvasott érték! 90 cm-t szeretnénk ásni, és ha ásunk, akkor a léc alja lejjebb megy.
Ahogy megy lefele, a leolvasott értékek egyre nagyobbak lesznek.
Ha 90 cm-t ásunk, akkor a léc alja pont 90 cm-rel lesz lejjebb a kiindulási állapottól, így az elsőre leolvasott 125 cm-hez hozzáadjuk a 90 cm-t: 215 cm a megfejtés!
Ennyit kell lássunk a műszerben, és azt mondhatjuk a munkagépesnek, hogy konyec firma, ne áss tovább, de ha mégis ásnál, akkor ne itt tedd 🙂
A műszert az egész manőver alatt tilos rugdosni, mozgatni, basztatni!
Végig legyen ugyanott!
Megegyszer: ugyanebből az állásból bizony bátran lehet az alaptest többi részét is irányítani, ellenőrizni!
Hol használjuk?
Huhú, hol nem???
Megpróbálom közel az építési sorrendben felvázolni:
amikor a gépek síkolják a terepet, szintet fognak kérni, hogy hol az alapsík (lézeres); sávalapok ásásánál az alapozási mélységet ellenőrizni kell, a gépeket irányítani kell (optikai); sávalap tetejének kitűzése, vízszintes elhúzásakor (mindegy, hogy melyiket használjuk); lemezalap betonozásakor a beton vízszintjét ellenőrizni, vagy akár esést is lehet adni (lézeres); falazás során, hogy a téglasorok vízszintbe kerüljenek (mindegy, hogy melyiket használjuk); koszorú betonjának vízszintezése (mindegy, hogy melyiket használjuk); áthidalók magassági beállítása (mindegy, hogy melyiket használjuk); tetőgerinc kitűzése (optikai); felbetonok hajszálpontos kitűzése, ellenőrzése (lézeres); ablakok ajtók egy szintbe rakása (lézeres); teraszok, járdák ejtésének meghatározása (lézeres); tereprendezés az építés befejeztekor (mindegy, hogy melyiket használjuk).
Szóval hasznos kis jószágok ezek, mindenféleképpen kötelező lesz használni őnagyságukat az építés során.
És még egy jó tanács a végére: ha a szintezőműszert gépnek mondjuk (szintezőgép), akkor a helyi geodéták jó eséllyel ki fognak kelni magukból.
Tranzit (szögmérő földmérési műszer): Szószedet és részletes útmutató
A tranzit egy precíziós optikai földmérő műszer, amelyet vízszintes és függőleges szögek pontos mérésére terveztek.
Legjellegzetesebb része egy teleszkóp, amely a vízszintes tengelye körül teljes 360°-ban elforgatható - innen ered a tranzit elnevezés -, lehetővé téve felfelé és lefelé irányuló szögek mérését.
Robusztus háromlábra szerelve a tranzit beosztott körökkel vagy noniusz skálákkal rendelkezik a közvetlen szögleolvasáshoz.
Megbízhatósága és egyszerű kezelhetősége miatt nélkülözhetetlen az építési kitűzéseknél, telekhatár-felméréseknél, topográfiai térképezésnél, valamint infrastruktúra igazításánál és szintezésénél.
A tranzit fő alkotóelemei közé tartozik egy teleszkóp, egy vízszintes kör, egy függőleges kör, libellák, háromláb, szintező léc, finomállító csavarok, napellenző.
A tranzit működése: a mérési pont fölé szintezik, a teleszkóp vízszintesen és függőlegesen is elfordul, a körök leolvasásával számítják ki a szögeket.
Távmérésre távmérő szálak használata lehetséges.
Szintezés alkalmazásai: építési kitűzés, telekhatár-felmérés, tereprendezés, topográfiai térképezés, infrastruktúra igazítás.
Előnyök: sokoldalú, mind vízszintes, mind függőleges szögeket mér; robusztus; oktatás.
Korlátok: manuális leolvasás lassabb a digitális alternatíváknál; nagy pontosság igényli a gondos beállítást; nem olyan precíz, mint a fejlett teodolitok vagy mérőállomások.
A tranzit a modern gyakorlatban is fontos, mert okosabb, mint a gyakorlatban használt egyszerű eszközök, és továbbra is nélkülözhetetlen az építkezések egyes feladataihoz.
A modern optikai szintezők és szintfelosztás
Az optikai szintező egy olyan eszköz, amelyet geodéziai és építőipari mérések elvégzésére használnak.
A talajon lévő magasságkülönbségek meghatározására és a tárgyak vízszintes síkhoz viszonyított pontos igazítására szolgál.
A három támasztólábon álló készülékek, a távcső és a tribrach szolgálják a mérési feladatokat.
A lencsék fókusza és a nagyítás szerepe a pontosság és a képélesség szempontjából fontos.
Az optikai szintezők kategóriái különböznek: I. osztályú a legpontosabb, II. osztályú a közepes, III. osztályú a kisebb projektekhez.
A prizma és a kompenzátor típusa határozza meg, hogy hogyan és milyen körülmények között lehet pontos mérésre számítani.
Az optikai szintezők pontos működéséhez nélkülözhetetlen a rendszeres karbantartás és kalibráció.
Hogyan végezhetők felmérések optikai szintezővel? A leolvasásnál figyelni kell a középső nagy keresztet, és a léc végére helyezett mérési pont legyen a földön.
Az építőiparban és földmérésben a szintezőműszerek bevált eszközök a hosszú távú, megbízható használathoz.
