A csővezetékek szigetelésének fontossága a falhoronyban és a padlóban
A modern épületgépészeti rendszerek tervezésekor és kivitelezésekor a csővezetékek szigetelése kulcsfontosságú szerepet játszik mind a hatékonyság, mind az épületintegritás szempontjából. Az energiaárak fokozatos emelkedése tovább növeli a hőszigetelések, vagyis a melegszigetelések jelentőségét. A korszerű épületgépészeti szerelési technikák, valamint a megrendelők fokozódó esztétikai igényei egyre inkább a csővezetékek rejtett elhelyezését, azaz padlóban vagy falhoronyban történő szerelését diktálják. Ebből adódóan a szigetelés jelentősége kettős: egyrészt a hőveszteség csökkentése, másrészt a hőtágulásból adódó mozgások felvétele.
Hideg és meleg szigetelés: alapvető különbségek
Mielőtt rátérnénk a termék felhasználásának ismertetésére, tisztázandó, hogy mit is értünk hideg, illetve meleg szigetelés alatt. Hideg szigetelésről akkor beszélünk, ha a csővezetékben vagy légcsatornákban áramló közeg (folyadék, levegő) a környezetnél alacsonyabb hőfokú. Melegszigetelésről viszont akkor van szó, ha a fentiekkel ellentétben a csővezetékek, légcsatornák a környezetnél melegebb közeget szállítanak.
A hidegszigetelésnél a környezetnél alacsonyabb hőfokú közeggel van dolgunk. Ebből adódóan, különösen ivóvíz vezetékek esetében, amelyek szabadon, falhoronyban vagy álmennyezetben futnak, a környezet hőmérséklete és relatív páratartalma által meghatározható harmatponti hőmérséklet, valamint a közeget szállító cső vagy légcsatorna felületi hőmérséklete közötti különbség jelentős. Ez a különbség párakicsapódással jár. A párakicsapódás rendkívül káros lehet, hiszen nemcsak az épület szerkezetét, de magát a csőhálózatot és annak tartószerkezetét is megviselheti, rozsdásodást, korróziót, sőt, akár penészesedést is okozva.
A párakicsapódás megelőzése hideg csővezetékeknél
Konkrét példával szemléltetve, gondoljunk egy álmennyezetben szerelt ivóvíz vezetékre, amelyet párakicsapódás elkerülése érdekében szigetelni kell. Tegyük fel, hogy a környezet hőmérséklete 24 °C, relatív páratartalma pedig 65%. Ebből az adatokból a harmatponti hőmérséklet 17 °C-ra számítható. Ha az ivóvíz hőmérséklete 10 °C, és a szigetelendő cső egy 18x1,5 mm-es rézcső, akkor a számítások elvégzése után kiderül, hogy egy mindössze 5 mm vastagságú POLIFOAM szigeteléssel elérhető, hogy a cső felületi hőmérséklete (17,95 °C) magasabb legyen a harmatponti hőmérsékletnél (17 °C). Ezáltal a párakicsapódás veszélye teljes mértékben kiküszöbölhető.
Ez az elv ugyanúgy érvényes a falhoronyban és a padlóban vezetett csővezetékekre is. Az esetleges szigetelés elhagyása ezekben az esetekben is komoly károkat okozhat az épület szerkezetében. A POLIFOAM PE Plusz szigetelő anyaga hatékonyan kiküszöböli ezt a problémát, biztosítva a megfelelő védelmet.
A hőszigetelés szerepe meleg csővezetékeknél

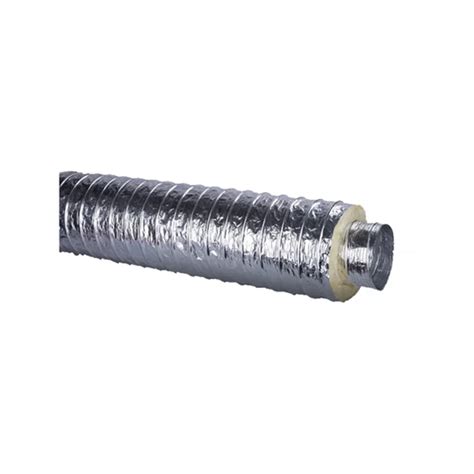

A melegszigetelések, ismertebb nevükön hőszigetelések, kiemelt jelentőséggel bírnak a fűtési rendszerek esetében. A cél itt elsősorban a hőveszteség minimalizálása, ami közvetlenül hozzájárul az energiahatékonyság növeléséhez és a fűtésszámlák csökkentéséhez. Jelentős hőveszteséggel kell számolnunk a pincében, szabadon szerelt csővezetékek, szerelvények, osztók, gyűjtők, valamint a használati melegvíztárolók esetében. Ezeknél a rendszereknél a POLIFOAM csőhéj (különböző átmérőkben, 8-159 mm között) vagy tartályok esetén a POLIFOAM hablemez jelenti a hatékony megoldást.
A megfelelő szigetelésvastagság kiválasztása: gazdaságosság és hatékonyság
A kérdés, amely felmerül, hogy milyen vastag szigetelést válasszunk? Erre nem az a jó válasz, hogy "minél vastagabbat, annál jobb", hiszen van egy rendkívül fontos gazdaságossági szempont is. A kérdés tehát úgy módosul, hogy hol van az az optimum, ahol a beruházási költség és a hőveszteség minimalizálása egyensúlyban van.
Esettanulmány: Fűtési alapvezeték szigetelése
Vegyünk egy konkrét példát: egy központi fűtés alapvezetékrendszer, amely 90/70 °C-os szivattyús fűtéssel működik. A kazán teljesítménye 40 KW, a csővezeték 22x1,5 mm-es rézcső, a vezeték hossza 20 fm, a környezeti hőmérséklet pedig +5 °C.
Szigetelés nélkül a csővezeték méterenkénti hővesztesége 224,6 W, és a cső végére érve a fűtővíz hőmérséklete körülbelül 2 °C-kal alacsonyabb lesz. Ezzel szemben a számításokat különböző vastagságú POLIFOAM csőhéjakkal elvégezve, a fenti példa adataival az alábbi eredményeket kapjuk:
- 15 mm vastag POLIFOAM csőhéj: 52,55 W/fm hőveszteség
- 10 mm vastag POLIFOAM csőhéj: 33,7 W/fm hőveszteség
- 20 mm vastag POLIFOAM csőhéj: 22,16 W/fm hőveszteség
- 30 mm vastag POLIFOAM csőhéj: 17,75 W/fm hőveszteség
Látható, hogy már egy 5 mm vastag szigetelés is a szigeteletlen vezeték hőveszteségének körülbelül a negyedére csökkenti a hőveszteséget. Ez jól mutatja a szigetelés fontosságát még viszonylag vékony rétegben is. A további vastagítás természetesen tovább csökkenti a hőveszteséget, de egyre kisebb mértékben, így az adott beruházási költséghez képest a megtérülési idő is növekszik.
2.5 HŐSZIGETELÉS: milyen vastag hőszigetelés kerüljön a homlokzatra?
A hőtágulás kezelése falhoronyban és padlóban
A rejtett szerelés (falhorony, padló) további kihívást jelent a hőtágulásból adódó mozgások felvételének tekintetében. A fűtési rendszerekben keringő meleg víz hatására a csövek kitágulnak, ami terhelést jelenthet a környező épületszerkezetekre. A megfelelő szigetelőanyag, mint például a POLIFOAM, nemcsak hőszigetelő tulajdonságokkal rendelkezik, hanem bizonyos mértékig rugalmas is, így képes felvenni ezeket a tágulási mozgásokat, megakadályozva a repedéseket vagy egyéb szerkezeti károsodásokat. Ez különösen fontos a hosszabb csőszakaszok és a nagyobb hőmérséklet-ingadozások esetén.
A falhoronyban elhelyezett csövek esetében a szigetelés biztosítja, hogy a cső ne érintkezzen közvetlenül a falazattal, így a hőtágulás okozta súrlódás és kopás is minimalizálható. A padlóban futó csövek esetében a szigetelés segít elválasztani a fűtési rendszert a szerkezet többi részétől, hozzájárulva az akusztikai és hőszigetelési teljesítmény javításához is.
A POLIFOAM termékcsalád előnyei
A POLIFOAM PE Plusz termékcsalád speciálisan arra lett kifejlesztve, hogy megfeleljen a modern épületgépészeti igényeknek. Anyaga kiváló hőszigetelő képességgel rendelkezik, amely csökkenti a hőveszteséget mind hideg, mind meleg rendszereknél. Ezenkívül a rugalmas PE habszerkezet biztosítja a szükséges mechanikai védelmet és a hőtágulásból adódó mozgások felvételét. A termékek könnyen szerelhetők, vághatók és formázhatók, ami megkönnyíti a telepítést a legkülönfélébb helyzetekben, legyen szó szűk falhoronyról, komplex padló alatti rendszerről vagy álmennyezetről. A POLIFOAM termékek hosszú élettartama és ellenállóképessége a nedvességgel és a kémiai anyagokkal szemben tovább növeli az értéküket, biztosítva a tartós és megbízható megoldást.
A POLIFOAM csőhéjak széles méretválasztéka lehetővé teszi, hogy minden típusú csővezetékhez megtaláljuk a tökéletes illeszkedést, minimalizálva a telepítési hibák lehetőségét és maximalizálva a szigetelési hatékonyságot. A tartályok szigetelésére szolgáló hablemezek pedig szintén kiváló megoldást nyújtanak a melegvíztárolók és más tárolóedények energiahatékonyságának növelésére.
Összességében elmondható, hogy a falhoronyban és padlóban elhelyezett csővezetékek szigetelése nem csupán egy ajánlott gyakorlat, hanem elengedhetetlen feltétele a modern, energiahatékony és hosszú élettartamú épületgépészeti rendszereknek. A megfelelő szigetelőanyag kiválasztása, mint például a POLIFOAM, hozzájárul az épület értékének megőrzéséhez és a lakók komfortjának növeléséhez.
