Hifi Erősítő Építés: A Hangzás Művészete és Tudománya
Sokunkban él a vágy, hogy otthonunkban a lehető legjobb minőségben élvezhessük a zenét. Azonban a technológia sokszínűsége és a szakzsargon gyakran elriasztja az embert a kezdéstől. Ez a cikk arra hivatott, hogy útmutatást nyújtson azoknak, akik szeretnének kilépni a telefon hangszóróján vagy a lapos TV-n keresztül történő zenehallgatás és filmnézés világából, és egy saját maguk által épített vagy felújított hifi rendszerrel gazdagítani életüket.
A Kezdő Lépések: Használjuk Ki a Meglévőket!

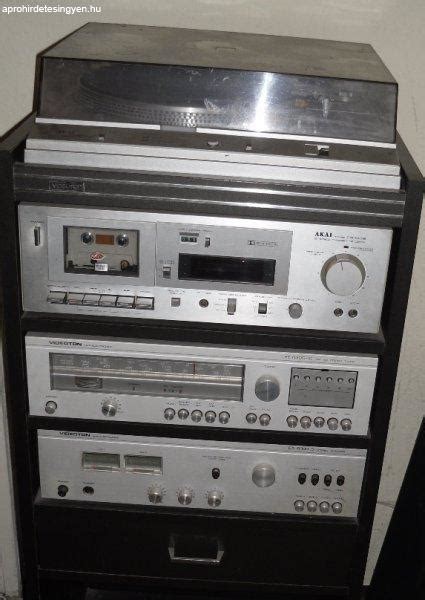

Az első és legfontosabb lépés, hogy körbenézzünk saját otthonunkban. Gyakran előfordul, hogy a sarokban porosodnak el nem használt hangszórók, amelyek egykoron egy mini hifi rendszer részei voltak. Ezek a régi, esetleg elavultnak tűnő darabok kiváló kiindulási alapot jelenthetnek. Ha nincsenek is B&W minőségű hangfalaink a fiók mélyén, akkor is érdemes lehet szétnézni használtcikk-piacokon, mint például a Jófogás vagy a Marketplace, ahol elfogadható áron találhatunk működőképes hangszórókat.
Ami az erősítő részt illeti, szinte bármilyen régi mini hifi vagy erősítő megteszi, feltéve, hogy rendelkezik legalább egy audio bemenettel. Ezek lehetnek hagyományos 3.5mm-es Jack (AUX) vagy RCA bemenetek. A lényeg, hogy legyen hova csatlakoztatnunk a hangforrásainkat.
Kerüld el ezt a 6 hibát vintage vevőegység vagy erősítő vásárlásakor
Az Okos Megoldás: Audio Mixer és Bluetooth Receiver
A mai digitális világban elengedhetetlen a telefonunkról vagy más hordozható eszközről történő zenehallgatás. Ennek megvalósításához a legegyszerűbb és legköltséghatékonyabb megoldás egy "mini stereo audio mixer" és egy "Bluetooth Receiver" beszerzése. Ezek a kis, filléres kütyük forradalmasíthatják audio élményünket.
A mini stereo audio mixer, amely körülbelül 3-4 ezer forintért beszerezhető, lehetővé teszi több hangforrás (például telefon, TV) egyidejű csatlakoztatását az erősítőhöz. A Bluetooth Receiver pedig vezeték nélkül továbbítja a telefonunkról érkező zenét az erősítőre. A kábelezés rendkívül egyszerű: minden forrást a mixerhez csatlakoztatunk, majd a mixert az erősítőhöz. Még a legrégebbi televíziókon is található legalább egy fülhallgató kimenet, amely tökéletesen megfelel a Bluetooth adapterhez való csatlakoztatáshoz.
Fontos hangsúlyozni, hogy ez a megközelítés a legolcsóbb megoldásra törekszik. Azonban bármelyik komponenst (TV, erősítő, hangfalak, Bluetooth receiver) lecserélhetjük drágábbra, az alapvető logika nem változik. Egy jobb minőségű wireless receiver akár 300 ezer forintba is kerülhet, míg egy komplett, házilag összerakott "hifi" torony akár 10 ezer forint alatt is kijöhet, ha a régi, otthon fellelhető darabokat használjuk fel.

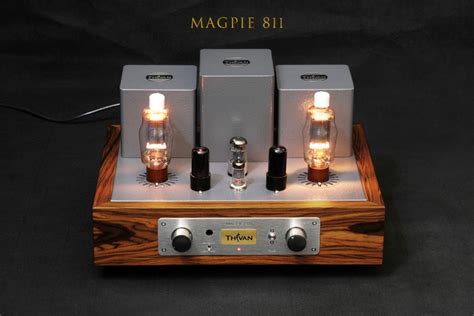

Az Elektroncsöves Erősítők Világa: Hagyomány és Innováció
Egyre többen fedezik fel újra az elektroncsöves erősítők varázslatos hangzását. Sokan készen vásárolják ezeket a készülékeket, hogy azonnal élvezhessék a meleg, testes hangképet. Azonban egyre népszerűbbé válik az is, hogy a lelkes hobbisták maguk építik meg saját csöves erősítőjüket, vagy éppen egy meglévő darabot alakítanak át.
Ez a cikk elsősorban azoknak szól, akik a saját készülékük megépítését fontolgatják. Az építés folyamata a megfelelő kapcsolási rajz kiválasztásával kezdődik. Az interneten rengeteg ilyen rajz található, azonban rendkívül fontos, hogy az elektroncső kiszolgálása megfelelő legyen. Bár a tipikus kapcsolástechnika egy adott csőtípus esetében adott, a fűtés módja, az anódfeszültség időzítése, a katód potenciál beállítása, a rácsáram és a munkapont-beállítás módja "szabadon választott". Ezek a tényezők eltérő hatásfokkal, de befolyásolják az elektroncsövek élettartamát és a hangminőséget.
A Fűtés Módjai és Hatásai
Az elektroncsövekben kétféle fűtést alkalmaznak: a direkt és az indirekt fűtést. Mindkettő feladata az elektronok emissziója. A direkt fűtéskor a katód a fűtőszállal egy egységet képez. Indirekt fűtés esetén a különálló fűtőszál egy bevonatos nikkel csövet melegít.
Az elektroncső gyár által megadott fűtőfeszültségtől való eltérés drasztikusan befolyásolja a cső élettartamát. Ha alulfűtjük a csövet, nő az élettartama, de emissziószegény lesz, ami teljesítményvesztést jelent. A túlfűtés pedig drasztikusan csökkenti az élettartamot.
Az ideális fűtéshez a narancsszínű parázslás az első, amit figyelembe kell venni. A fűtőkör kialakítása is kulcsfontosságú. Nem javasolt minden elektroncsövet egyetlen soros fűtőkörbe kapcsolni, mivel a különböző típusú csövek eltérő idő alatt melegednek be, ami túlfűtéshez vezethet.
AC vagy DC Fűtés?
Az AC (váltóáramú) és a DC (egyenáramú) fűtésnek is megvannak a maga előnyei és hátrányai. A DC-fűtés kevésbé zajos, de a feszültség bekapcsolásakor "rántja" a fűtőszálat, ami kopást okozhat. Az AC-fűtés ugyan némi brummot visz a rendszerbe, de hosszabb élettartamot biztosít az elektroncsőnek.
Fontos megjegyezni, hogy a hálózati feszültség értéke az évek során emelkedett (Magyarországon 220V-ról 230V-ra, majd gyakran 240V környékére). Ezt figyelembe kell venni a fűtőkör megépítésekor, ellenkező esetben túlfűtjük a csöveket.
A Katód Mérgezése és a Hőmérséklet Hatása
A katód mérgezése egy olyan jelenség, amely során ionok csapódnak a katód felületébe, ellentétes irányú áramot vagy fizikai hatást okozva. Az alulfűtött katódot nem veszi körül elegendő elektronfelhő, amely távol tartaná ezeket a részecskéket.
Az elektroncső üzemi hőmérséklete is nagy hatással van a tartósságra. Az anódon áthaladó áram is melegíti a csövet. A felforrósodott üvegbúra is gázmolekulákat bocsáthat ki, amelyek a katódba csapódva károkat okozhatnak. Minél magasabb az üveg hőmérséklete, annál gyorsabban mozognak a molekulák és annál nagyobb a kár.
Az Anódfeszültség Késleltetése: Egy Fontos Lépés
Mr. Jan Didden, a holland légierő nyugalmazott mérnök-szakírója által kidolgozott nagyfeszültségű késleltető áramkör kulcsfontosságú lehet az elektroncsövek élettartamának növelésében. A bekapcsoláskor az anódfeszültség késleltetése megakadályozza, hogy a még nem teljesen bemelegedett katód köré a már rendelkezésre álló anódfeszültség "elszippantsa" az elektronokat. Ez védi a katód emissziós rétegét és a getter anyagot a károsodástól.
Bár nem mindenki építi be ezt a késleltetést, a tapasztalatok azt mutatják, hogy jelentősen hozzájárul az erősítő élettartamának növeléséhez.
A Munkapont Beállítás és a Készenléti Üzemmód
Az auto-bias funkció kényelmesebb lehet, mivel követi a cső paraméter változásait. Azonban, ha csöveket szeretnénk cserélgetni, érdemesebb manuálisan beállítani a munkapontot.
Egy utolsó, de fontos szempont a készenléti üzemmód. Mivel a legtöbb élettartam-csökkentő hatás bekapcsoláskor éri a csövet, felmerülhet a kérdés: mi van akkor, ha soha nem hagyjuk teljesen kihűlni? Egyes szakmai vélemények szerint érdemes lehet a fűtőfeszültséget felezve tartani használaton kívül. Természetesen ez növeli a készenléti fogyasztást, így mérlegelni kell, hogy melyik a drágább: a villanyszámla vagy a csőcsere. Az anódfeszültséget viszont mindenképpen el kell kapcsolni készenlétben.
Az Erősítő Építésének Gyakorlati Lépései
Az első erősítő építéséhez a VF3 modellt ajánlják, amely egy lakásba elegendő teljesítményt nyújt (körülbelül 18W). A teljesítmény mérésekor figyelembe kell venni, hogy a végfoknak nem kell stabilizált táp, mert az beleszólhat a kimenő jelbe.
A Transzformátor Szerepe
A transzformátornak két fő funkciója van: elválasztja a hálózati feszültségű oldalt a kisfeszültségűtől, és biztosítja a megfelelő kimenő feszültséget. A gyűrű alakú transzformátorok hatékonyabbak, ezért érdemes ezeket előnyben részesíteni. Fontos, hogy a transzformátor névleges kimenő feszültsége teljes terhelés mellett is stabil maradjon.
Biztosítékok és Kondenzátorok
Az erősítőbe beépített biztosítékok védik az alkatrészeket a kiégéstől, és megakadályozzák a transzformátor leégését. Háromféle biztosíték létezik: gyors (F), normál (N) és lomha (T).
A kondenzátoroknál nagyon fontos a polaritás. A nem megfelelő polaritású kondenzátorok felrobbanhatnak. A tápfeszültségre legalább 2x-es feszültségtűrésű kondenzátorokat kell választani. Általános szabályként 1A áramra 2000uF kapacitást érdemes számolni.
Tápegység és Bekábelezés
A tápegység megépítése az egyik legfontosabb lépés. Ne sajnáljuk rá az időt, a hozzávalókat és a munkát! A tápegység elkészülte után ellenőrizzük az elkók polaritását, és csak ezt követően kapcsoljuk rá a feszültséget.
A végfok panelek felélesztése nem bonyolult, de csak hűtőbordára szerelve végezhető el. Először ellenőrizzük, hogy minden alkatrész a megfelelő helyen van-e, és minden vezeték a megfelelő pontra csatlakozik. A "csillagpontos huzalozás" (star-point wiring) elve a zaj minimalizálására szolgál, ahol minden egyes erősítő modul külön-külön tápot kap, és a földvezeték egyetlen pontban találkozik.
Tesztelés és Finomhangolás
A végfok panelek bemérése nem bonyolult. A nyugalmi áramot 80-100mA környékére kell beállítani. A tesztelés során használhatunk hanggenerátort is a panel alaposabb vizsgálatához. Ellenőrizni kell, hogy a panel közel tápfeszültségig kivezérelhető-e, és hogy gerjedést mutat-e. A kapcsolást négyszögjellel is ellenőrizhetjük.

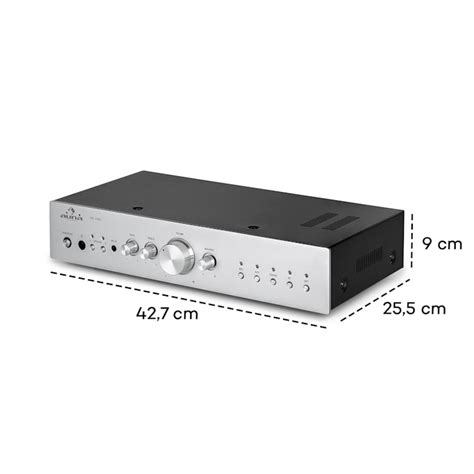

A Ház Építése: A Dobozolás Művészete
Az erősítő építésének utolsó, de nem utolsósorban fontos lépése a megfelelő ház elkészítése. Ez nem csupán esztétikai kérdés, hanem a komponensek megfelelő elhelyezését és hűtését is biztosítja. A ház készítése gyakran igényel fémmegmunkálási ismereteket és megfelelő szerszámokat.
A ház előlapjának kialakítása különösen fontos. A gombok, kapcsolók és csatlakozók elhelyezése nem csak a funkcionalitást, hanem az esztétikai megjelenést is befolyásolja. A régi lemezjátszók dobozai gyakran kiváló alapanyagot jelentenek egyedi házak építéséhez.
A Hangszínszabályzó és a Bemenetek
Az erősítő előlapján található gombok és kapcsolók sok mindent elárulnak a készülék képességeiről. A hangerőszabályzó mellett gyakran találunk hangszínszabályzókat (basszus, magashang), valamint bemeneti választó kapcsolókat. A "R/S" (Right/Stereo) kapcsoló például a sztereó különbségi jel szintjét szabályozza, ami a sztereó tér szélességét befolyásolja.
A különféle bemenetek (pl. AUX, CD, Tuner) lehetővé teszik több hangforrás csatlakoztatását. Fontos, hogy ezek a bemenetek megfelelő szintű jelet fogadjanak, hogy ne legyen szükség a hangerő túlzott mértékű változtatására.
Belső Vezetékezés és Alkatrészek
A belső vezetékezés során a "csillagpontos huzalozás" elvét érdemes követni a zaj minimalizálása érdekében. Az alkatrészek kiválasztásánál figyelembe kell venni azok minőségét és megbízhatóságát. A potméterek (változtatható ellenállások) idővel elkophatnak és recsegőssé válhatnak, ezért érdemes lehet őket időnként cserélni.
Összegzésként: A Hifi Építés Öröme
A hifi erősítő építése nem csupán technikai kihívás, hanem egy kreatív és elégedettséggel teli folyamat. A saját kezűleg épített vagy felújított készülék nem csak egyedi hangzást kínál, hanem a büszkeség forrása is lehet. A fent leírtak csak egy bevezetőt jelentenek a hifi építés bonyolult, de annál izgalmasabb világába. A folyamatos tanulás, kísérletezés és a közösségi tudás megosztása elengedhetetlen a sikerhez.
