A csarnoképítés hőátbocsátási követelményei: A 1,5 méteres szigetelési sáv fontossága
Az épületek energiahatékonysága napjainkban kiemelt fontosságú téma, legyen szó lakóépületekről vagy ipari létesítményekről. A hőátbocsátási tényező, vagyis az U-érték, kulcsfontosságú mutatója annak, hogy egy épületszerkezet mennyire képes megtartani a belső hőt télen, illetve távol tartani a külső hőséget nyáron. Ez a cikk a csarnoképítés specifikus hőátbocsátási követelményeit vizsgálja, különös tekintettel a 1,5 méteres külső szigetelési sávra, és annak energetikai számítással történő igazolására.
A hőátbocsátási tényező fogalma és jelentősége
A hőátbocsátási tényező (U-érték) azt mutatja meg, hogy egy négyzetméternyi felületen keresztül mennyi hő távozik vagy érkezik egységnyi idő alatt, egységnyi hőmérséklet-különbség hatására. Mértékegysége W/m²K (watt per négyzetméter-kelvin). Minél alacsonyabb ez az érték, annál jobb a szerkezet hőszigetelő képessége, ami közvetlenül befolyásolja az épület energiafogyasztását és a fűtési, hűtési költségeket.
A Szegedi Tudományegyetem meghatározása szerint a hőátvitel komplex folyamat: „Ha a két közeg között a hőátvitel úgy valósul meg, hogy közöttük szilárd fal van, a hőnek a falon és a fal két oldalán elhelyezkedő határrétegen is át kell hatolnia. Az ilyen kétoldali hőátadásból és egy- vagy többrétegű falon át történő hővezetésből álló komplex folyamatot nevezzük a hőátbocsátásnak.”
Az épületek energetikai jellemzőinek meghatározásáról szóló 7/2006. (V. 24.) TNM rendelet pontosítja a hőátbocsátási tényező fogalmát: „A rétegtervi hőátbocsátási tényező (U) a szerkezet általános helyen vett metszetére számított vagy a termék egészére, a minősítési iratban megadott [W/(m²K) mértékegységű] jellemző, amely tartalmazza nem homogén szerkezetek esetén a szerkezeten belül, jellemzően előforduló átlagos mennyiségben figyelembe vett pontszerű (rögzítési rendszerek, konzolok, csavarok, átkötővasak stb. által okozott) és vonalmenti (vázszerkezetek, hézagok, panelcsatlakozások stb. által okozott) hőhidak hatását is.”
Az új szabályozás és a csarnoképítés sajátosságai

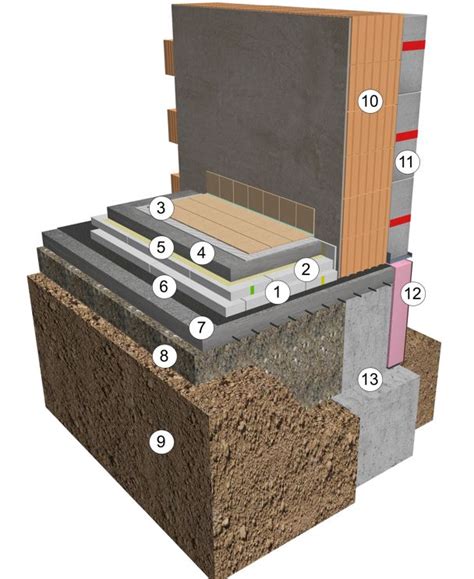

A jogszabályi változások, különösen a 2021 végén hatályba lépett módosítások, jelentősen érintik az épületek energetikai követelményeit. A 7/2006. TNM Rendelet 5. melléklete alapján az új építésű csarnokok esetében a talajon fekvő padló rétegtervi hőátbocsátási tényező követelményértéke már nem az egész felületre vonatkozik, hanem speciálisan a padló kerülete mentén kialakított 1,5 méteres sávra. Ez a szabályozás a peremszigetelés fontosságát hangsúlyozza, mivel a padló széleinél jelentős hőveszteség keletkezhet.

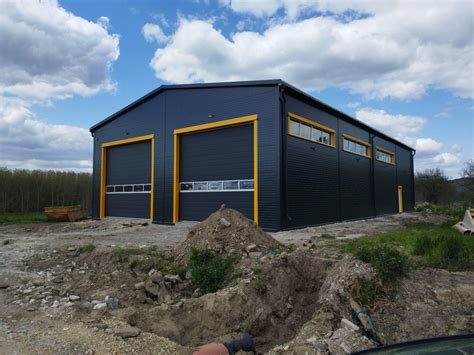

Az eredeti kérdésfelvetés szerint egy csarnoképítés során az építtető csak a külső 1,5 méteres sáv szigetelését tervezi megvalósítani. Az energetikai szakember feladata ennek megfelelőségét energetikai számítással alátámasztani. A probléma ott merül fel, amikor a tervezett rétegrendet (a csarnok középső részén nem szigetelt padlóval) a WinWatt szoftverben rögzítik, és a sávszigetelést ISO 13370 szerint próbálják érvényesíteni. Ebben az esetben a rétegrendi hőátbocsátási tényező nem felel meg a követelményeknek.
Németh Gábor válasza szerint ez a helyzet nem feltétlenül jelent problémát a hatóságoknál, amennyiben a dokumentáció megfelelően van kezelve. Javaslata, hogy létre kell hozni egy olyan rétegtervet, amely igazolja a követelményeknek való megfelelést, még akkor is, ha a tényleges kivitelezés ettől eltér a csarnok középső részét illetően. Az energetikai számítást az ISO 13370 szabvány szerint kell végezni, amely alkalmas a peremszigetelés hatásának modellezésére. Fontos megjegyezni, hogy az MSZ-04-140-2:1991 szerinti számítási módszert fel kell váltani az ISO 13370-re. Az ISO 13370 szabvány szerinti padlóknál a program a hőátbocsátási tényezőt csak a szerkezet helyiségbe történő beillesztésekor számolja ki, mivel ez a módszer figyelembe veszi a felület, a külső kerület és azok arányát is.
A hőveszteség minimalizálásának fontossága

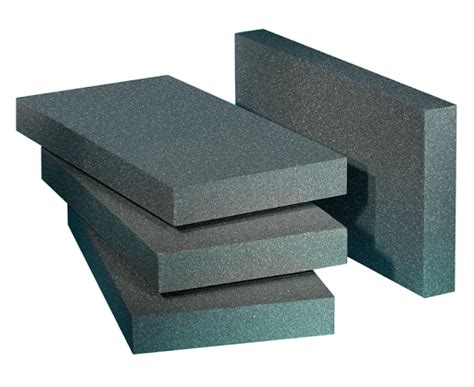

Az alacsonyabb hőátbocsátási tényezővel rendelkező építőanyagok jobb szigetelőképességet biztosítanak, ami hozzájárul a hőveszteség csökkentéséhez. Ennek számos előnye van:
- Ökológiai lábnyom csökkentése: Kevesebb energia fordítódik fűtésre és hűtésre, így mérséklődik az üvegházhatású gázok kibocsátása.
- Költségmegtakarítás: A kedvezőbb energiafelhasználás jelentős pénzügyi megtakarítást eredményezhet, különösen nagyobb épületek esetében. A magasabb költségű, de jobb minőségű építőanyagok beruházása belátható időn belül megtérül.
- Ingatlan értékének növelése: A korszerű és energiahatékony szigetelés növeli az ingatlan piaci értékét.
- Élettartam növelése: A hőhidak csökkentése megakadályozza a szerkezetek idő előtti elhasználódását és amortizációját.
Hőátbocsátási tényező számítása és követelményei
A hőveszteség mértéke kiszámítható, akár táblázatkezelő szoftverek segítségével is. A számítás első lépése a falak teljes területének meghatározása. Például egy 6x7 méteres, 3 méter belmagasságú szobában a teljes falméret: (2*6 + 2*7) * 3 = 78 m². Ha a fal hőátbocsátási tényezője 1 W/m²K, a beltéri hőmérséklet 20 °C, a kültéri pedig 5 °C, akkor a falon keresztül négyzetméterenként 15 Watt hő távozik. A teljes hőveszteség ekkor: 78 m² * 15 W/m² = 1170 Watt.
A 2021-ben életbe lépett szigorítások a 9/2023. (V. 25.) ÉKM rendelet 1. számú mellékletében találhatóak, amelyek minden 2023. október 31-ét követően benyújtott építési engedélyre vonatkoznak.
| Épülethatároló szerkezet | Hőátbocsátási tényező követelményértéke (W/m²K) (*) |
|---|---|
| Homlokzati fal | 0,24 |
| Lapostető | 0,17 |
| Fűtött tetőteret határoló szerkezetek | 0,17 |
| Padlás és búvótér alatti födém | 0,17 |
| Árkád és áthajtó feletti födém | 0,17 |
| Alsó zárófödém fűtetlen terek felett | 0,26 |
| Üvegezés | 1,0 |
| Különleges üvegezés (magas akusztikai vagy biztonsági követelményű üvegezés) | 1,2 |
| Fa vagy PVC keretszerkezetű homlokzati üvegezett nyílászáró (> 0,5m²) (**) | 1,1 |
| Fém keretszerkezetű homlokzati üvegezett nyílászáró (> 0,5m²) (**) | 1,4 |
| Homlokzati üvegfal, függönyfal (**) | 1,4 |
| Üvegtető | 1,5 |
| Tetőfelülvilágító, füstelvezető kupola (> 0,5m²) | 1,7 |
| Tetősík ablak (> 0,5m²) | 1,3 |
| Ipari és tűzgátló ajtó és kapu (fűtött tér határolására) | 2,0 |
| Homlokzati vagy fűtött és fűtetlen terek közötti ajtó | 1,4 |
| Homlokzati vagy fűtött és fűtetlen terek közötti kapu | 1,8 |
| Fűtött és fűtetlen terek közötti fal | 0,4 |
| Szomszédos fűtött épületek és épületrészek közötti fal | 1,5 |
| Lábazati fal | 0,3 |
| Talajjal érintkező fal (csak új épületeknél) (***) | 0,3 |
| Talajon fekvő padló (új épületeknél) (***) | 0,3 |
| Hagyományos energiagyűjtő falak (pl. tömegfal, Trombe fal) (****) | 1,0 |
Megjegyzések a táblázathoz:
- (*) A követelményérték az adott épülethatároló szerkezet átlagos hőátbocsátási tényezőjére vonatkozik.
- (**) A nyílászáró szerkezeteknél a keretszerkezet, az üvegezés, a távtartók és egyéb elemek hatását is figyelembe kell venni.
- (***) A talaj hatását is tartalmazó egyenértékű hőátbocsátási tényező. Ahol a peremszigetelés követelményeit részletezi a rendelet.
- (****) A követelmény teljesítése elhagyható, ha a számítás igazolja az energiagyűjtő fal kedvező energiamérlegét.
Gyakori kérdések és válaszok
Honnan ismerhető meg a különböző anyagok hőátbocsátási tényezője?A gyártók kötelesek feltüntetni a termékoldalakon vagy műszaki leírásokban az anyagok hőátbocsátási tényezőjét. Ezeket az adatokat érdemes használni a pontos számításokhoz.
Mi a hőátbocsátási tényező mértékegysége?A hőátbocsátási tényező mértékegysége W/m²K (watt/négyzetméter-kelvin).
Mi a hőátbocsátási tényező jele?A hőátbocsátási tényező jele U (vagy U-érték).
A megfelelő hőátbocsátási tényezővel rendelkező építőanyagok kiválasztása és a szakszerű szigetelés nem csupán a jogszabályi előírások betartása miatt fontos, hanem alapvető feltétele az energiahatékony, komfortos és gazdaságos épületek létrehozásának. A csarnoképítés specifikus esete, ahol csak a peremsáv szigetelése kötelező, rávilágít arra, hogy a részletszabályok és a specifikus számítási módszerek ismerete elengedhetetlen az energetikai megfelelőség igazolásához.
