A Szelepek Jelölése és Működése a P&ID Diagramokon: Részletes Útmutató

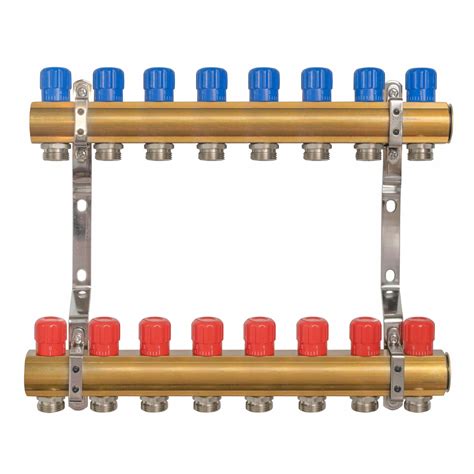

A folyamatirányítási és műszaki rendszerek tervezésében a szelepek kulcsfontosságú szerepet töltenek be, lehetővé téve az áramlások precíz szabályozását és vezérlését. A P&ID (Piping and Instrumentation Diagram) diagramok a rendszerek vizuális ábrázolásának alapvető eszközei, ahol a szelepek jelölése és funkcióinak megértése elengedhetetlen a hatékony tervezéshez, üzemeltetéshez és karbantartáshoz. Ez a cikk részletesen bemutatja a különböző szeleptípusokat, azok jelöléseit a P&ID diagramokon, valamint a hozzájuk kapcsolódó működtető mechanizmusokat és vezérlési elveket, különös tekintettel a magyar nyelvű jelölésekre és fogalmakra.

Miért Fontosak a Szelepek a Folyamatirányításban?

A szabályozószelepek alapvető feladata, hogy egy csővezetékbe beépítve az áramlás útjába fokozatmentesen állítható ellenállást fejtsenek ki. Beállítjuk, hány százalékig legyen nyitva, a szelep pedig kinyit, éppen annyira. Éles eszűek azonnal rájönnek, hogy a szelep nem szabályoz, csak beavatkozik. A "szabályozószelep" megnevezés emiatt csalós. Vannak ugyanis pl. a hidraulikában szelepek, melyek önmagukban szabályozók. Az egy más kategória. A szabályozószelepet mi azért hívjuk így, mert legtöbbször egy szabályozó kör eleme. A szimbólumok univerzális nyelvként szolgálnak, elősegítve a hatékony kommunikációt a mérnökök, technikusok és üzemeltetők között. A precíziósan megtervezett pillangószelep hatékony áramlásszabályozáshoz különféle ipari alkalmazásokban kulcsfontosságú. Ugyanígy a tolózár kollekció megbízható és tartós megoldásokat kínál az áramlásszabályozáshoz különféle iparágakban, beleértve a nagynyomású rendszereket is. A tökéletes szelep testreszabása projektjéhez elengedhetetlen a megfelelő jelölések és típusok ismerete.

A Szelepek Fő Csoportjai és Jelölései

A szabályozószelepek három fő csoportba sorolhatóak: csúszószárasak, forgószárasak és speciális szelepek. Mindegyik típusnak megvannak a maga előnyei és alkalmazási területei, amelyeket a P&ID diagramokon specifikus szimbólumok jelölnek.

Csúszószáras Szelepek

Ezeknél a szelepeknél egy tengelyirányban mozgó szár végére rögzített dugóval nyitunk-zárunk egy lyukat. A szeleptest felépítése általában a következőkből áll: szelepház, ülék, dugó, szelepszár, tömszelence és sapka.

Szelepház: A legáltalánosabb a 3 karimás ház, de létezik 4 karimás kivitel is, amely könnyebb tisztítást és karbantartást tesz lehetővé. Sarokszelepek is ide tartoznak. A házak készülhetnek szénacéltól kezdve rozsdamentes acélon át egzotikus ötvözetekig.
Ülék és Dugó: Az ülék (gyűrű alakú vagy perforált henger/kalicka) és a dugó (parabolikus, gyors nyitású, egyenszázalékos, vagy perforált henger) alakja határozza meg a szelep karakterisztikáját. Vannak olyan kivitelek is, ahol a dugó kettős, ami kiegyensúlyozást tesz lehetővé.
Szelepszár: A dugót tartja, és a sapkában lévő tömszelencén csúszik. A megvezetés kulcsfontosságú a tömör záráshoz.
Tömszelence: A szelepszár és a sapka közötti tömítést biztosítja, általában teflon, grafitos teflon vagy grafit gyűrűkből áll. Speciális esetekben csőrugós membránt (szilfont) használnak.

Példák a Csúszószáras Szelepekre és Jelöléseikre:

Tolózár (Gate Valve): Elsősorban az áramlás leválasztására használt tolózár-szimbólum az áramlási útvonal teljes nyitására vagy zárására vonatkozó funkcióját jelzi. A menetes tolózár nagy teljesítményű, tartós megoldást kínál különféle ipari alkalmazásokhoz.

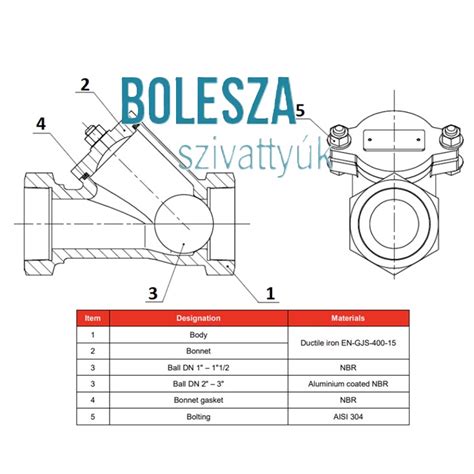

Golyós Szelep (Ball Valve): Be/ki vezérlést biztosít, robusztus kialakításának köszönhetően általában nagynyomású rendszerekben használatos. A P&ID diagramokon a golyóscsap szimbóluma ismeri fel, ez a szelep megbízható áramlási leválasztást kínál.
Globe Valve (Gömbszelep): A precíz áramlásszabályozásra tervezett gömbszelep szimbólumot széles körben ismerik a P&ID diagramokon és a csővezeték-szimbólumokon, jelezve, hogy fojtószelepes alkalmazásokban használják.

Forgószáras Szelepek

Ezeknél a szelepeknél egy tengely körül forgó elem (pl. átfúrt golyó, tárcsa) nyitja-zárja az áramlás útját.

Pillangószelep (Butterfly Valve): Áramlásszabályozásra használatos, gyors működést tesz lehetővé minimális nyomáseséssel. A pillangószelep szimbólum a csővezeték-szimbólumokban azt mutatja, hogy képes hatékonyan szabályozni nagy mennyiségű áramlást. A precíziósan megtervezett pillangószelep hatékony áramlásszabályozáshoz különféle ipari alkalmazásokban használatos.
Golyóscsap (Ball Valve): Bár gyakran csúszószárasként említik, a működési elv a tengely körüli forgáson alapul. Be/ki vezérlést biztosít, robusztus kialakításának köszönhetően általában nagynyomású rendszerekben használatos. A P&ID diagramokon a golyóscsap szimbóluma ismeri fel, ez a szelep megbízható áramlási leválasztást kínál.

Speciális Szelepek

Számos speciális szelep létezik, amelyek eltérő működési elvvel rendelkeznek, és speciális alkalmazásokra lettek tervezve.

Dugós Szelep (Plug Valve): Hasonlóan a golyóscsapokhoz, de kompaktabb kialakítású, a dugaszoló szelepeket a be/ki vezérlésre használják. Ideálisak szűk helyekre, és a P&ID rajzokon külön szelepszimbólumok jelölik őket.
Csípőszelep (Diaphragm Valve): Ideális iszapok vagy viszkózus folyadékok kezelésére, a szorítószelepek szabályozzák az áramlást a rugalmas csövön keresztül, amelyen a folyadék áramlik. A szorítószelepek szelepszimbólumai az ipari csőrendszerekben alkalmazott egyedi mechanizmusukat tükrözik.
Tűszelep (Needle Valve): Lehetővé teszi az áramlási sebesség finom beállítását, különösen a precíz szabályozást igénylő rendszerekben. A tűszelep szimbólumot a P&ID szimbólumokban használják, hogy jelezzék az adagolásban és a kis áramlási sebesség szabályozásában betöltött funkcióját.
Membránszelep (Diaphragm Valve): A korrozív vagy viszkózus folyadékok szabályozására legalkalmasabb membránszelepek áramlásszabályozást és szivárgásmentes tömítést is kínálnak.

A kétutas szelep a legalapvetőbb, egy bemeneti és egy kimeneti porttal rendelkezik. A 3 és 4 utas szelepek összetettebb funkciókat látnak el, "T" vagy "L" port kialakítással.

Szelepkarakterisztikák

A szelep karakterisztikája azt írja le, hogyan változik az átfolyt mennyiség a szelep nyitottságának függvényében. A leggyakoribb karakterisztikák:

Lineáris: Ha a szelepet 30%-ra állítom, a térfogatáram is a maximum 30%-a lesz. A szelep átviteli tényezője (erősítése) állandó. Hasznos olyan alkalmazásokban, ahol a körerősítés állandósága lényeges, pl. tartályszint vagy folyadék áramlás szabályozás.
Egyenszázalékos (Equal Percentage): Ha a szelepnek széles munkapont tartományban kell dolgoznia, fontos, hogy kis áramlásoknál finoman avatkozzon be, nagyoknál pedig erősebben. A görbe meredeksége egyenletesen növekszik a nyitás függvényében. Alkalmazása pl. nyomásszabályozás, vagy túlméretezett szelepek kis nyitástartományban történő üzemeltetése.
Gyors nyitású (Quick Opening): A szelep 40%-os nyitásban már a térfogatáram 70%-át engedi át. Ezt követően telítődési jelleget láthatunk. Alkalmas gépek indítására, leállítására, vagy nyomásleeresztő rendszerekhez.

A karakterisztika megvalósítható magának a szeleptestnek a kialakításával (dugó profilja), vagy az azt vezérlő pozícionáló beállításával.

A Xerxész Király Legundorítóbb Gyakorlatai — Mit Tett A Lányaival A Háremben

Szelepmozgatók (Hajtások)

A szelepmozgatók (hajtások) kritikus alkatrészek, amelyek szabályozzák a szelepek működését. Az energia típusa szerint három fő csoportba sorolhatók:

Pneumatikus Hajtások

Sok előnyük miatt igen elterjedtek. Kevés alkatrészük van, igen megbízhatóak, kis- és közepes erők kifejtésére képesek. Nincs bennük villamos berendezés, így robbanásveszélyes helyekre is betehetők.

Rugós-membrános Hajtás: Kis- és közepes méretű szabályozószelepeknél általános. Levegőkimaradáskor előre meghatározható állapotba kerül (nyitott vagy zárt). A membránt egyik irányba rugó, másikba levegőnyomás mozgatja. A felhasználónak előre el kell döntenie, hogy melyik a biztonságosabb állapot levegőkimaradás esetén. A hajtás karakterisztikája lineáris, de a szelep beépítése után a nyomásviszonyok befolyásolják.
Rugó nélküli Hajtás: Nagy méretű szelepeknél alkalmazzák, ahol a hosszú rugók helyett a membrán (vagy dugattyú) mindkét oldalára levegőnyomást adnak. Előnye a kisebb méret, hátránya, hogy levegőkimaradás esetén bizonytalan a szelep állapota. Ilyenkor "szünetmentes" levegőellátás (légtartály) szükséges. A pozicionáló elengedhetetlen a pontos beállításhoz.

A pneumatikus körök tervezéséhez szükséges szimbólumok külön dokumentációban érhetők el.

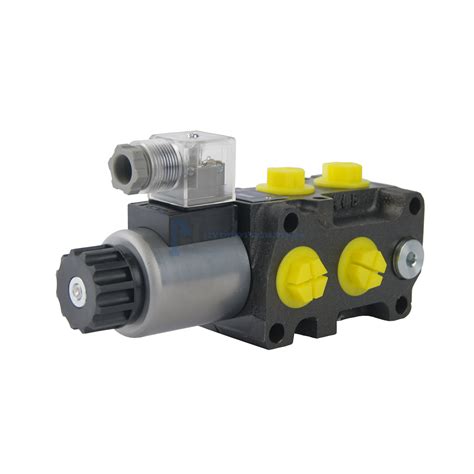

Elektromos Hajtások

Elektromos energiát használnak a szelepműveletek automatizálására, precíz és hatékony áramlásszabályozást biztosítva. Az automatizálást igénylő rendszerek elektromos működtetői P&ID szimbólumokkal vannak ábrázolva. Napjainkban egyre elterjedtebbek a harmadik generációs, intelligens elektromos hajtások, amelyek beépített pozicionálóval rendelkeznek, és számos előnnyel bírnak a pneumatikus hajtásokkal szemben (pl. nincs szükség külön energiaforrásra, önzáró, alacsonyabb karbantartási igény).

Előnyök: Nem szükséges külön kiépítést igénylő energiaforrás, önzáró áttétel, azonos üzemeltetés és karbantartás az elzáró szerelvényekkel, kedvezőbb bekerülési ár.
Intelligens Hajtások: A harmadik generációs hajtások a korábbi problémákra (kopás, pontatlanság, túlfutás, lassú beállás) kínálnak megoldásokat. Elektronikus nyomatékmérés, szintetikus olajfürdő, súrlódásmentes helyzetérzékelő, fokozatmentes beállítás, nyomatékvédelem, csökkentett mozgó alkatrész tömeg, nagy nyomatékú motorok, egyenáramú fék, pontos sorozatgyártás, mágneses vagy optikai helyzetérzékelő jellemzik.

Hidraulikus Hajtások

Hidraulikafolyadék nyomással működnek, nagy erőt biztosítva a szelep mozgásának szabályozásához. Bár kevésbé elterjedtek a folyamatirányításban a pneumatikus és elektromos hajtásokhoz képest, bizonyos nagy teljesítményű vagy speciális alkalmazásokban továbbra is fontos szerepet játszanak.

Pozicionálók: A Pontos Szabályozás Kulcsa

A pozicionáló olyan készülék, amely a szelep hajtására adott vezérlőjel és a szelepszár tényleges pozíciója közötti kapcsolatot teremti meg. Mivel a pneumatikus hajtásoknál a levegőnyomás és a szelep pontos pozíciója között nincs közvetlen összefüggés, a pozicionáló biztosítja a kívánt pozíció elérését és megtartását.

Pneumatikus Pozicionáló: Régebben elterjedt, 0,2-1 bar közötti pneumatikus jellel vezérelt eszköz. Működése visszacsatoláson alapul, ahol a torlólemez és a fúvóka közötti tér szabályozása révén állítja be a hajtás pozícióját. "P" típusú szabályzó.
Elektropneumatikus Pozicionáló: Kombinálja a pneumatikus pozicionálót egy E/P (elektromos-pneumatikus) átalakítóval, így 4-20 mA-es jellel vezérelhető.
Intelligens Pozicionálók: Mikroprocesszoros elektronikát tartalmaznak, beépített szelepdiagnosztikával. Elektronikusan mérik a szelepszár elmozdulását (potméter, diff. trafó, Hall-szonda). Digitális kommunikációval (HART, FFB, PB), mini kijelzővel, tasztatúrával rendelkeznek.

A pozicionáló karakterisztikája (lineáris, egyenszázalékos, gyökös) a szelep és a szabályozási feladat igényeihez igazítható.

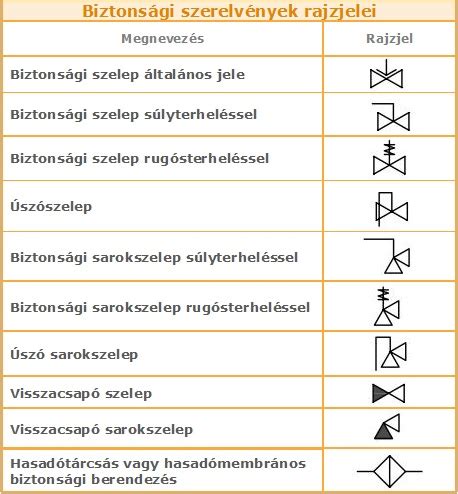

P&ID Jelölések és Információk

A P&ID diagramokon a szelepek jelölése nem csak magát a szeleptípust mutatja meg, hanem további információkat is hordozhat a működési állapotról.

Alaphelyzetben Nyitott (NO - Normally Open): A szelep alaphelyzetben nyitott, csak akkor záródik, ha működtetik.
Alaphelyzetben Zárt (NC - Normally Closed): A szelep alaphelyzetben zárt, csak akkor nyílik, ha működtetik.
Bistabil: A szelep két stabil állapot között tud váltani, és mindkét állapotban megmarad külső beavatkozás nélkül.

A P&ID diagramok alapvető információkat nyújtanak a szelep működési állapotáról, jelezve, hogy a szelep alaphelyzetben nyitott (NO), alaphelyzetben zárt (NC) vagy bistabil.

Betűkódok a Jelölésekben

A P&ID diagramokon gyakran használnak betűkódokat a szelepek funkcióinak jelölésére. Ezek általában négy vagy több betűből állnak, amelyek a mért tulajdonságot, a módosítót, a passzív/olvasó funkciót és az aktív/kimeneti funkciót jelölik.

1. levél: Mért tulajdonság: F = áramlási sebesség, P = nyomás, T = hőmérséklet, L = szint
2. betű: Módosító (opcionális): D = Differenciál, F = Arány
3. betű: Passzív/olvasó funkció: A = Riasztás, R = Feljegyzés, I = Kijelző, G = Mérő
4. betű: Aktív/Kimeneti funkció: C = Vezérlő, T = Transmit, S = Kapcsoló, V = Szelep

Például egy "FY" jelölés egy áramlásvezérlő szelepet jelentene.

A Szelep Kiválasztásának Fontossága

A szelep kiválasztása projektfüggő, és számos tényezőtől függ, beleértve az áramló közeget, a nyomásviszonyokat, a hőmérsékletet, a szükséges szabályozási pontosságot és a környezeti feltételeket. A precíziósan megtervezett pillangószelep hatékony áramlásszabályozáshoz különféle ipari alkalmazásokban, a tolózár kollekció megbízható és tartós megoldásokat kínál az áramlásszabályozáshoz, beleértve a nagynyomású rendszereket is. A tökéletes szelep testreszabása projektjéhez elengedhetetlen a megfelelő típus, karakterisztika és működtető mechanizmus kiválasztása. A szelep helyes működésének megítélése csak a tényleges beépítés és nyomás alatti próba után lehetséges.

Összefoglalás

A szelepek jelölése és működésének megértése a P&ID diagramokon elengedhetetlen a modern ipari folyamatirányításban. A különböző szeleptípusok, karakterisztikák és működtető mechanizmusok ismerete lehetővé teszi a rendszerek hatékony tervezését, üzemeltetését és karbantartását. A precíziósan megtervezett szelepek, mint a pillangószelepek vagy a tolózárak, kulcsfontosságúak a megbízható és hatékony áramlásszabályozásban, különösen nagynyomású rendszerekben. A megfelelő szelep kiválasztása és jelölése hozzájárul a rendszerek biztonságához és optimális működéséhez.
