Lemezes hőcserélők beépítése: kritikus szempontok és optimális megoldások

A lemezes hőcserélő egy kompakt és hatékony hőátadó berendezés, amely számos iparágban, mint például a fűtés, légkondicionálás, vegyipar és élelmiszeripar, nélkülözhetetlen szerepet tölt be. Alkalmazási területe rendkívül széleskörű, és a modern épületgépészeti rendszerek elengedhetetlen komponense. Azonban, a viszonylag bonyolultnak tűnő beépítési folyamat során elkövetett hibák jelentős problémákat okozhatnak, csökkentve a hatékonyságot és lerövidítve a berendezés élettartamát. Ez a cikk a lemezes hőcserélők beépítése során felmerülő legfontosabb tudnivalókat, a gyakori hibákat és az optimális megoldásokat mutatja be, hogy biztosítsuk a rendszer stabil és hatékony működését.

A lemezes hőcserélő beépítése: mire kell figyelni?

A hőcserélő felszerelése során számos részletre kell figyelni, hogy elkerüljük a későbbi problémákat. A leggyakoribb hibák és a rájuk vonatkozó figyelmeztetések a következők:

Egyenetlen a tömítés összenyomása: A tömítés a hőcserélőben kulcsfontosságú tömítőelem. Egyenetlen nyomás esetén a tömítés nem tudja megfelelően ellátni funkcióját, ami szivárgáshoz vezethet.
Nem megfelelő csőcsatlakozás: A csőcsatlakozásnak meg kell felelnie a hőcserélő követelményeinek, beleértve a csőméretet, a csatlakozási módot és a tömítettséget. A nem megfelelő csatlakozás áramlási problémákat, nyomásveszteséget és hatékonyságcsökkenést okozhat.
A tisztítás és ellenőrzés elhanyagolása: Telepítés előtt a hőcserélőt alaposan meg kell tisztítani, és meg kell vizsgálni a lemezeket sérülések vagy korrózió szempontjából. Az elhanyagolt tisztítás és ellenőrzés a berendezés idő előtti meghibásodásához vezethet.
Nem felel meg a telepítési környezet követelményeinek: A hőcserélő telepítési környezetének meg kell felelnie a berendezés követelményeinek, például a hőmérsékletnek, páratartalomnak, korrozív gázoknak stb. A nem megfelelő környezeti feltételek negatívan befolyásolhatják a hőcserélő működését és élettartamát.

Padlófűtések és a lemezes hőcserélők: hidraulikai és szabályozástechnikai szempontok

A padlófűtések kialakításánál kiemelt figyelmet kell fordítani a rendszerbe való illesztésre, különösen a szabályozásra. Az épületgépészet területén a megvalósítás terén nagy szabadságfok áll rendelkezésre, de ez egyben felelősséggel is jár. A padlófűtések rendszerbe illesztésének többféle műszaki megoldása létezik, melyek eltérő előnyökkel és hátrányokkal rendelkeznek.

1. Közvetlen bekötés kazánnal (primer kör):Ebben a műszaki megoldásban a hőtermelő berendezés előremenő fűtési vize direktben kerül bevezetésre a padlófűtési rendszerbe. A megoldás hátránya, hogy a kazán megengedett maximális üzemi előremenő fűtővíz hőfokát korlátozni kell a padlófűtésben engedélyezett fűtési vízhőmérsékletre (általában 50-55 °C). Ez emiatt a hőtermelő berendezés fokozott kondenzációs jelenségnek van kitéve, melynek következménye az idő előtti kazánkorrózió. Ezenkívül egy esetleges kazántermosztát meghibásodás esetén az engedélyezett hőfoknál magasabb hőmérsékletű előremenő víz kerülhet a rendszerbe, ezért mindenképpen ajánlatos biztonsági határoló termosztátot (csőtermosztátot) alkalmazni. Ez a műszaki megoldás jó minőségű, oxigéndiffúzió ellen védett cső beépítésekor alkalmazható, ahol a hőtermelő berendezéseket gyártó cégek garanciális feltételei az irányadóak.

2. Hidraulikailag leválasztott rendszer hőcserélővel:Ez a megoldás kiküszöböli a fenti alkalmazás egyes hibáit, mert a hőcserélő hidraulikailag teljesen szétválasztja a kazánkört (primer) a padlófűtés rendszerkörétől (szekunder). A kapcsolat kizárólag termikus, azaz a hőcserélőn csak a hő átadása történik. A padlófűtésnél használt csőanyag nincs hatással a primer körre. A hőcserélők kialakításának függvényében minden esetben számolni kell hőfokcsökkenéssel, mely a primer és szekunder oldalak közötti hőmérsékletesésben mutatkozik meg. A hőcserélőket a tervezett állapotra kell méretezni, így már előre meghatározható a hőfokesés. A kazánköri (primer) előremenő vízhőfok magasabb lehet, ami az üzemviteli tulajdonságokra hat kedvezően. Ha a padlófűtés-rendszer kiegészítő (radiátoros) fűtéssel társul, akkor megteremtődik a lehetőség a radiátoros fűtés magasabb előremenő hőmérsékletének kiszolgálására. A leválasztott padlófűtés természetesen saját biztonsági berendezéseket (tágulási tartály, biztonsági szelep) igényel, hiszen a primer oldali biztosítástól vízoldalon el van választva. Az esetleges kazántermosztát-hibát itt sem tudjuk kiküszöbölni, ezért csőtermosztát alkalmazása javasolt. A rendszer kialakítása a padlófűtés szempontjából alárendelt, mert a főköri (kazánköri) szivattyúnak mennie kell, hogy a padlófűtés hőcserélője át tudjon adni hőmennyiséget. Ez a megoldás kiegészítő padlófűtésekhez ajánlott.

3. Keverőcsap visszakeverő funkcióban:A csőanyagra vonatkozó kitételek megegyeznek az első esetben tárgyaltakkal, hiszen itt is közvetlen kapcsolatról van szó, de már alkalmazunk egy szabályozástechnikai elemet. Ezzel a megoldással, amennyiben úgy építjük be, mintha egy hőcserélő lenne, nem érjük el az esetleges optimális megoldást. Az ábrán a keverőcsap visszakeverő (gyűjtő) funkcióban került beépítésre. Visszakeverő funkcióban a keverőcsapot a padlófűtés (szekunder) szivattyúja elé építjük be. A csap kiválasztása a szekunder oldal paramétereire (tömegáram, hőmennyiség stb.) történik. A szabályozás akkor lesz kielégítő, azaz a csap csak akkor tud visszakeverni, ha azon megfelelő nyomásesés van. Indokolatlan méretnövelés vagy számítások nélküli kiválasztás nem kielégítő szabályozást eredményez. A szekunder oldalon lévő szivattyú önmagában kevés, hogy álló főköri szivattyú mellett megfelelő vízmennyiséget szállítson a padlófűtési rendszerbe.

4. Önálló, vezérelt padlófűtési ág:Ez az igazi vegyes fűtéses megoldás jó minőségű, oxigéndiffúzió ellen védett csőanyag alkalmazása esetén. A főköri osztóról önállóan indított padlófűtéses ág biztosítja, megfelelő vezérlő, ill. szabályozó automatikák alkalmazásával, hogy a padlófűtés önálló életet tudjon élni, azaz önálló hőfok-beállítással, esetleges időprogrammal és önálló karakterisztikával (fűtési jelleggörbe) rendelkezzen. Ennek feltétele, hogy a keverőcsap meghajtómotorral legyen felszerelve, amit a központi automatika vezérel. Ilyen kapcsolással előidézhetjük az „ideális” állapotot is, ahol a padlófűtés bevitt teljesítménye önmagában fedezni tudja a csökkentett fűtési hőmérséklet eléréséhez szükséges energiát és a konvekciós (pl. radiátoros) fűtésre csak a téli hidegekben, ill. gyors felfűtéseknél van szükség.

5. Kombinált megoldás (keverőcsap és hőcserélő):Ezzel a kapcsolással egyesíteni lehet a mellérendelt padlófűtéses rendszerek előnyeit a nem kielégítő minőségű padlófűtéscsövek rendszerleválasztási kötöttségével. A kialakítás többletköltséget igényel, hiszen mindkét (keverőcsap és hőcserélő) szerelvényt meg kell vásárolni. Ez a műszaki megoldás régi padlófűtési csövekkel szerelt rendszerekben fűtőkészülék-cserénél válhat szükségessé ott, ahol a gyártói előírás megköveteli a 100%-os oxigéndiffúzió-védelmet a garancia megtartása miatt, és alkalmazni kívánjuk, ill. a megrendelő igényli a motoros keverőcsapos szabályozást. A keverőcsap-szivattyú-hőcserélő szerelvények egymáshoz viszonyított helyzete (keverőcsap függvénye) lehetőséget ad viszszakeveréses, illetve lekeveréses üzemmódra. Mindkét esetben a csap méretét a primer oldali paraméterekre választjuk ki. Nem megfelelő cső-anyagminőség esetén ez a kialakítás jobb megoldást ad, mert a keverőcsap nem az esetleges „iszapos” vízben dolgozik, hanem a primer oldali „tiszta” fűtővízben, ahol a keverőcsap leragadási veszélye jóval kisebb, ami egyben üzembiztonságot jelent.

Fontos megjegyezni, hogy a bemutatott rendszerek nem teljes körűek. Előfordulnak fojtószelepes, 3-utú keverőszelepes, padlófűtő modulos stb. megoldások is, és léteznek komplett rendszertechnikát kínáló szakcégek is. A választást mindig a megoldandó feladat határozza meg.

Fűtőszőnyegek lerakása járólap és vinyl padló alá

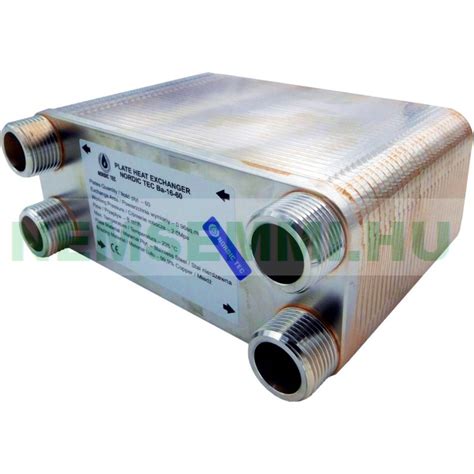

Gáz-folyadék lemezes hőcserélők: alkalmazások és specifikációk

A piacon elterjedt elnevezések - hűtőközeg-víz, freon-víz, hűtőközeg-glikol, illetve gáz-folyadék - ugyanarra a termékkategóriára utalnak. A lényeg: az egyik oldalon gáz (hűtőközeg), a másikon folyadék (víz/glikol) áramlik. A gáz-folyadék hőcserélők tervezetten működnek többek között ezekkel a hűtőközegekkel: R134a, R407C, R404A, R32, R410A, R290 (propán) és más freonok. A folyadékoldalon a leggyakoribb a víz vagy a glikol-víz keverék (fagyvédelemhez; önálló, 100% glikol használata ritka).

A gáz-folyadék lemezes hőcserélőben a hő a vékony, bordázott lemezeken keresztül adódik át egymásnak a médiumok között. A gázoldalon a hűtőközeg a kondenzátor funkciót betöltve hőt ad le és cseppfolyósodik; a folyadékoldalon a víz/glikol a felvett hőt elvezeti a fűtési körbe, puffertartályba vagy más felhasználási pontra.

Lemezméretek és kapacitások:

Lemezméret: kb. 308 × 106 mm, egy lemez hőátadó felülete kb. [Adat hiányzik]
- Üzemi nyomás: max. [Adat hiányzik]
Lemezméret: kb. 526 × 119 mm, egy lemez hőátadó felülete kb. [Adat hiányzik]
- Üzemi nyomás: max. [Adat hiányzik]

Gyakorlati ökölszabály: Ha R32/R410A közegekkel dolgozik és magas előremenő hőmérsékletet céloz (pl. fűtési célra), a hőszivattyú kondenzátoraként funkcionáló gáz-folyadék hőcserélő kiválasztásánál figyelembe kell venni a hűtőközeg áramlási sebességét és a nyomásesést.

A gáz-folyadék lemezes hőcserélők jellemzően rézzel forrasztott rozsdamentes acél lemezekből készülnek (BPHE/FPHE). A rézforrasztás kiváló hővezetésű és nyomásálló - hűtőközeges felhasználásnál bevett ipari megoldás.

Glikol használata a vízkörön:Igen, a vízkörön használható glikol. A gyakorlatban 30/70 vagy 50/50 glikol-víz arány a tipikus.

Teljesítményadatok:

Ba-26-F típus: Kisebb rendszerekhez ajánlott, konfigurációtól függően kb. 16 kW körüli hőszivattyú/klíma teljesítményig.

A gáz-folyadék lemezes hőcserélők ideálisak hőszivattyúk kondenzátoraként, ipari hűtőrendszerekben és klímaberendezésekben való alkalmazásra. A Ba-26-F és Ba-68-F sorozat magas nyomásra tervezett hőcserélőket kínál, széles lemezszám-választékban, szabványos csatlakozásokkal és opcionális szigeteléssel.

A lemezes hőcserélő beépítésének részletes folyamata

A hőcserélők telepítése a felhasználók többségének problémájává vált, pedig a karbantartás elengedhetetlen a hosszú távú megbízható működéshez. A beépítési módszer kulcsfontosságú a berendezés teljesítménye szempontjából.

Lemezes hőcserélő csomagolásának kibontása

(1) A lemezkeretű hőcserélők kicsomagolása:A lemezes hőcserélőket általában fa ládába csomagolják. Kérjük, ellenőrizze, hogy a fadoboz kicsomagoláskor a megfelelő helyzetben van-e. A hőcserélő terelőlapjának a fa dobozban rögzített felülete általában lefelé van állítva, a berendezés súlypontja pedig lent. Kérjük, ne mozgassa a szekrényt véletlenül, hogy elkerülje az emberek sérülését és a berendezés megrongálódását. A fa doboz szétszereléséhez használja az eszközt, hogy először távolítsa el a felső falapot, majd vegye le a környező fa táblákat. A fa doboz alatti falapot és a hőcserélőt egymáshoz rögzítik, ezért ki kell csavarni a rögzítőcsavarokat. Kérjük, mentse a csavarokat az alsó dobozba.

(2) A lemez hőcserélő felemelése:A hőcserélő felemelése előtt a megfelelő módon kell elvégezni. Emeléskor védőintézkedéseket kell tenni a hőcserélőre az ütközések és esési események elkerülése érdekében.

(3) Lemez-hőcserélő beszerelése:A telepítés alapja elsősorban a hőcserélő vízszintes beszerelése, amely elősegíti a csővezetékek csatlakoztatását és kényelmes a későbbi javításokhoz és karbantartásokhoz. Az alapzat felszerelését a helyszíni értékelés és a hőcserélő lábainak alapján kell meghatározni. A hőcserélő gyártója csomagoláskor elkészíti a felhasználó számára a telepítési méret rajzot. A felhasználó beágyazott részeket készíthet az alapzatba a fizikai objektum és a telepítési méret táblázat alapján. A rögzítéskor húzza meg a rögzítőcsavarokat, hogy elkerülje a vibrációkat, amelyek befolyásolhatják a hőcserélő teljesítményét és károsíthatják az üzembe helyezés során. A telepítés során a hőcserélőre nem szabad külső erőt kifejteni, hogy elkerüljük a hőcserélő deformálódását és a normál működés befolyásolását.

A hőcserélő tervezése és kiválasztásakor a meleg és a hideg közeg belépését és kilépését fel kell tüntetni a tervezési paraméter táblában. A telepítőnek meg kell erősítenie az egyes csövek funkcióit a csatlakozási munka elvégzéséhez.

A helyes bekötés fontossága: hidraulikai és áramlási szempontok

A lemezes hőcserélő önmagában csak egy eszköz. A valódi teljesítménye a helyes bekötésnél dől el. Hiába jó a méretezés, hiába megfelelő az anyagválasztás, ha a csatlakoztatás hibás, a rendszer nem fog stabilan működni. A rosszul bekötött hőcserélő zajos, hatásfokban gyenge, és idő előtt meghibásodhat.

A lemezes hőcserélő feladata a hőátadás két külön kör között. Ehhez biztosítani kell a megfelelő áramlási irányt, térfogatáramot és nyomásviszonyokat.

Ellenáramú bekötés: A legfontosabb alapelv az ellenáramú bekötés. Ez azt jelenti, hogy az egyik kör belépő csonkja a másik kör kilépő csonkjával van „szemben”. Így a legmelegebb közeg a leghidegebbel érintkezik a lemezeken keresztül. Ha a bekötés párhuzamos, a hőmérséklet-különbség gyorsan lecsökken, és a hőcserélő csak a felület egy részét használja ki hatékonyan.
Csonkok használata: A lemezes hőcserélőkön általában négy csonk található. Fontos, hogy ne „érzésre” legyen bekötve a rendszer. A hibás csonkhasználat nem azonnal okoz problémát, hanem lassan rontja a teljesítményt. A csonkok elhelyezése függőleges és vízszintes kivitelben is eltérhet.
Primer és szekunder kör: A bekötés során tisztázni kell, melyik kör a primer és melyik a szekunder. A primer oldal jellemzően a hőforrás (kazán, távhő, hőszivattyú kondenzátor oldala), általában stabilabb hőmérsékletű és nagyobb térfogatáramú. A szekunder oldal a hőfelhasználó, gyakran szabályozottabb, változó igényű.
Szivattyúk elhelyezése: Gyakori hiba, hogy a szivattyúkat rossz oldalra helyezik. A szivattyúnak mindig a hőcserélő „toló” oldalán kell dolgoznia, nem szívó üzemben.
Térfogatáram: A lemezes hőcserélő érzékeny az áramlásra. Túl alacsony térfogatáram esetén romlik a hőátadás. A szivattyút mindig a tervezett térfogatáramhoz kell kiválasztani, nem túlméretezve. Ajánlott frekvenciaváltós szivattyút alkalmazni az energiafogyasztás csökkentése és a finomhangolás érdekében.

Szabályozástechnika és hidraulikai kiegyenlítés

A lemezes hőcserélő önmagában nem szabályoz, ehhez szelepek szükségesek.

Szabályozószelepek: A leggyakoribb megoldás a motoros szabályozószelep a primer oldalon. Fontos a megfelelő szelep kiválasztása: túl nagy szelep esetén instabil lesz a szabályozás, túl kicsi szelep fojtást okoz.
Bypass ág: Sok rendszerben bypass ágat is alkalmaznak. Ez lehetővé teszi, hogy részterhelésnél a szivattyú ne „feszítse” túl a hőcserélőt.
Levegőmentesítés: A levegő a hőcserélők egyik legnagyobb ellensége. A levegő szigetel, zajt okoz, és rontja a hőátadást. Minden magas ponton automata vagy kézi légtelenítő ajánlott, különösen a hőcserélő közelében.
Vízminőség: A vízminőség szintén kulcskérdés. A kemény víz vízkövet okoz, az oxigéndús víz korróziót indít.

A helyes bekötés mérhető. Ha nincsenek mérési adatok, a rendszer vakon működik. Hibás áramlási irány, túl nagy szivattyú, mechanikai feszültség a hőcserélőn (rosszul alátámasztott csövek, nem megfelelő kompenzálás) mind problémát okozhatnak. A legnagyobb hiba azonban az, amikor a bekötést nem a rendszer egészében vizsgálják. A lemezes hőcserélő bekötése nem puszta csőszerelési feladat, hanem hidraulikai, szabályozástechnikai és üzemeltetési kérdés egyszerre.

A helyes áramlási irány, a megfelelő szivattyú, a jó szabályozás és a tiszta víz együtt adják a stabil működést. Egy jól bekötött hőcserélő csendes, hatékony és hosszú távon megbízható.

FIGYELEM! Fontos megjegyezni, hogy az itt bemutatott rajzok csupán elvi vázlatok, és semmi esetre sem helyettesítik a gyári kézikönyvet, a szakképzett épületgépész tervező vagy a hőszivattyús rendszerek telepítésében jártas szakember munkáját.

Hőszivattyús rendszerek és a hőcserélők szerepe

A hőszivattyús rendszerek telepítésekor a lemezes hőcserélők kulcsfontosságú szerepet játszanak a primer és szekunder körök hidraulikai leválasztásában, különösen akkor, ha a primer kör fagyálló keverékkel van töltve.

Alapvető tanácsok a tervezéshez és telepítéshez:

Szakember bevonása: A telepítés helyszínét ismerő épületgépész tervezővel vagy hőszivattyú szerelővel való egyeztetés kötelező.
Alkatrészek méretezése: A hőszivattyú kiválasztásán túl kiemelten fontos, hogy a kiegészítő anyagok, csövek, idomok, szivattyúk, hőcserélők méretét és teljesítményét is egyeztessék.

A monoblokkos hőszivattyúk (Chofu, és Power World) beépítési vázlatai is gyakran tartalmaznak lemezes hőcserélőt a hidraulikai leválasztás biztosítására. A fagyvédelmi hőcserélős leválasztás biztosítja, hogy a kültéri egységben használt fagyálló keverék ne kerüljön a beltéri rendszerbe.

Monoblokk hőszivattyú - Kombinált rendszer (HMV + Fűtés) fagyvédelmi hőcserélős leválasztással:Ez a rendszer egy primer (fagyállós) körre és egy szekunder (vizes) körre oszlik. A hőszivattyú közvetlenül a 3-járatú motoros szeleppel irányítja a hőenergiát vagy a HMV tartályba (prioritás), vagy a fűtési hőcserélő felé.

Power World R32-es és R290-es monoblokk hőszivattyú + Hydrobox rendszer:Ez a rendszer HMV készítéssel és vegyes (Radiátor/Padló/Fan-coil) hőleadókkal működik. A primerköri szerelés rendkívül egyszerű és gyors.

Több hőszivattyú kaszkád beépítése:Ipari és kereskedelmi alkalmazásokban, nagyméretű területek fűtésére és melegvíz-ellátására ideális megoldás a hőszivattyúk kaszkádba kötése.

Hőszivattyú és napkollektor kombinált rendszer:Ez a hibrid rendszer a HMV készítést megosztja a napenergia és a hőszivattyú között, miközben a fűtés/hűtés hidraulikailag leválasztott pufferen keresztül történik.

Japán CHOFU hőszivattyús rendszer vázlatrajz elemei:A rendszer tartalmaz hőszivattyút, rezgéscsillapító betétet, háromjáratú motoros szelepeket, HMV tárolót, elektromos kazánt (bivalens mód), puffertárolót (hidraulikus váltó), keringető szivattyút, hőmérő szenzorokat és pára érzékelőket. A hőszivattyú leolvasztásának segítésére 50-80 literes térfogatnövelő tartályt kell beépíteni.

Közvetlen rendszerkialakítás fagyállós feltöltéssel - HMV és Puffer kapcsolása:Ez a kialakítás több ezer négyzetméteres ipari létesítmények, sport csarnokok, irodaházak, kórházak, társasházak vagy nagyobb közületek fűtéskorszerűsítésére alkalmas. A teljes fűtésrendszer fagyállóval van feltöltve, hangsúlyozva a rendszer egyszerűségét és üzembiztonságát.

Ipari referencia projekt (Sütői Kőfaragó Zrt.):Egy meglévő csarnok fűtési rendszerét korszerűsítik hőszivattyús megoldásra, egy Power World ON/OFF R410A ipari hőszivattyúval, amely a hőt Sonniger Heater CR2 termoventilátorokon keresztül adja át a csarnok levegőjének. A hőszivattyú és puffertartály összekötése egyszerű, de a tervező és/vagy hőszivattyú szerelő bevonása elengedhetetlenül fontos. Kiemelten fontos a megfelelő méretezésű hőcserélő, keringető szivattyú, fagyálló és csőátmérő kiválasztása.

A hőszivattyús rendszer kialakításának költségeiről árajánlatkérés és árlista megtekintése javasolt. Mindig kérjék ki épületgépész tervező, vagy hőszivattyú szerelő szakember véleményét!

Fagyvédelem a hővisszanyerő szellőztető rendszerekben

A hővisszanyerő szellőztető rendszerekben a fagyvédelem kritikus fontosságú a téli időszakban, amikor a gép párás meleg levegőt szív el a vizes helyiségekből, és ez a levegő találkozik a nagyon hideg külső levegővel. Fagymentesítés nélkül a hőcserélőben az elszívott levegő párarészecskéi megfagynának, elzárva a levegő útját, akár a hőcserélő fizikai károsodását is okozva.

A gyártók többféle fagyvédelmi megoldást alkalmaznak:

Egyszerű megoldás 1: A gép időszakosan kikapcsolja a frisslevegő ventilátort, az elszívott levegő "fagymentesíti" a gépet.
Egyszerű megoldás 2: A teljes gép leáll.
Egyszerű megoldás 3: A gép egy fagyvédő légszelepet nyit, ami a gép elhelyezésének helyéről meleg levegőt szív be (pl. kazánház, mosókonyha, garázs).
Egyszerű megoldás 4: A frisslevegő ágba beépített villamos fűtőelem, ami termosztát jelére kapcsol be.
Jó megoldás 1: A gép csökkenti a frisslevegő ventilátor fordulatszámát, és növeli az elszívott levegő fordulatszámát.
Profi megoldás 1: A gép teljesítményszabályozott módon vezérel egy villamos fűtőt, ami a frisslevegő hőmérsékletét 0 °C környékére emeli.
Profi megoldás 2: Fagymentesítés talajhőcserélővel, a frisslevegő szinte ingyenes geotermikus előfűtésével.

A fagyvédelem a hőcserélő hatásfokától is függ. Magas hatásfokú gépeknél (ellenáramú vagy kereszt-ellenáramú hőcserélővel) a fagyhatár kb. -4 °C. Az entalpia hőcserélő kivétel, ahol a fagyhatár -10 °C.

Elvileg fagyvédelemre vizes kaloriferek is alkalmazhatók, de ez nem elterjedt megoldás a fagyveszély és a nagy áramlási ellenállás miatt.

Villamos fagymentesítő fűtő: Néhány gépnél beépítik, más esetekben külön vásárolható és építhető be.

Utófűtő: Alacsony hatásfokú gépek hideg téli időszakban nem képesek a frisslevegő hőmérsékletét a helyiséghőmérséklet közelébe emelni, ami huzatérzetet kelthet. Ilyenkor utófűtő beépítése lehet szükséges. Magas hatásfokú gépek a helyiséghőmérséklet közelébe emelik a levegő hőmérsékletét.

Új irányzatok a decentralizált szellőztető berendezések terén

A decentralizált szellőztető berendezések új generációja, mint az Aereco LAD Light (+) és LAD Cosy, forradalmasítja a lakásszellőztetést.

Push&Pull (váltott üzemű) rendszer: Az egyik berendezés elszívja a meleg levegőt, amely átáramlik a kerámia hőcserélőn, eltárolva annak hőjét. A ventilátorok iránya megfordul, a friss levegő felveszi a tárolt hőt, mielőtt a helyiségbe érkezne. A másik berendezés ellentétes irányú légszállítást végez.
Folyamatos, kétirányú légáram (Aereco LAD Cosy): Egy berendezésbe került beszerelésre befújó és elszívó üzemmód is. A levegő keresztáramban áramlik át a hőcserélőn, a hideg és meleg levegő külön csatornákban. Akár 85%-os hővisszanyerési hatásfok érhető el.

A lemezes hőcserélő: nem csodaszer, hanem precíz alkatrész

A lemezes hőcserélő az egyik leggyakrabban félreértett elem az épületgépészetben. Kisméretű, viszonylag olcsó, ránézésre egyszerű szerkezet, amely két hidraulikailag elválasztott kör között hőt ad át. Nem szabályoz, nem korrigál, nem „javítja meg” a rendszert.

Gyakran akkor van létjogosultsága - sőt, akkor kötelező -, amikor különböző minőségű vagy eltérő üzemi kockázatú közegeket kell egymástól elválasztani. Tipikus eset a kültéri fagyállós kör és a beltéri normál fűtési víz leválasztása levegő-víz hőszivattyúknál, vagy régi, szennyezett rendszerek leválasztása új hőtermelőről.

A legtöbb probléma a bekötésnél kezdődik. A lemezes hőcserélőt ellenáramban kell bekötni a jobb hőátadás érdekében. Ugyancsak kritikus kérdés a szivattyúzás: a hőcserélő mindkét oldalán önálló hidraulikai kör van, saját szivattyúval.

A hőcserélő teljesítménye nem jellemző adat, hanem egy adott üzemi állapotban kialakuló eredmény. Függ a primer és szekunder oldali hőmérsékletektől, a térfogatáramoktól, a közegtől és az áramlási viszonyoktól. A túlméretezés is veszélyes lehet, mert csökkenti az áramlási sebességet, ami rontja a hőátadást.

A garanciális szempontok is fontosak. Egyre több gyártó írja elő a hőcserélő alkalmazását bizonyos esetekben, és ennek helyes méretezése is része a garanciális feltételeknek.

A lemezes hőcserélő nem csodaszer, hanem precíz alkatrész. Jól megtervezve és helyesen bekötve észrevétlenül teszi a dolgát. Fontos tudni, hogy a hőcserélőt nem megvenni kell, hanem megtervezni.
