Kétszárnyú gipszkarton ajtó jellemzői és használata: részletes útmutató
1. lépés: Legelőször kijelöljük a válaszfal tervezett helyét, majd egy zsinór vagy profil segítségével rajzoljuk fel a szerelési vonalat. Jelöljük ki azt is, hogy hova szeretnénk az ajtót.
3. lépés: Az UW profilokat a padlóra is és a mennyezetre is rögzítenünk kell, majd az alap anyagától függően kiválasztjuk a megfelelő rögzítőelemeket, és azok segítségével felszereljük. Beton alap esetén például a műanyag beütőéket használjuk.

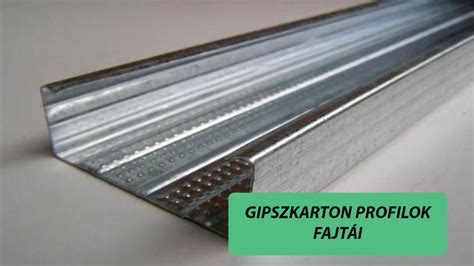

4. 5. lépés: A CW profilokat oszloponként illesszük az UW profilokba, tehát a CW profil az alsóUW profilokban kell hogy álljon. A CW profilokat a Rigips lapok szélességétől függ. 1200 mm gipszkarton lap esetén ez maximum 600 mm lehet. A CW profiloknak körülbelül 10-15 mm-rel rövidebbeknek kell lenniük a helyiség belmagasságánál. Annak érdekében, hogy a profil merevebb oldalán kezdhessük meg a lapok rögzítését, a CW profilokat úgy helyezzük el, hogy a szárai a szerelés irányába nézzenek.
6. lépés: Felszereljük a fal egyik oldalára a Rigips lapokat úgy, hogy a hosszanti oldal afüggőleges profilokkal kell hogy párhuzamos legyen. 1200 mm széles, 12,5 mm vastagságú lapoknál egy teljes lappal kezdjük el a felszerelést (a 9,5 mm vastagságú lapok inkább szárazvakolatként ajánlottak). A lapokat elegendő a függőleges CW profilokhoz rögzíteni,gipszkarton csavarokat használjunk hozzá. A csavaroknak 250 mm-re kellene lennie egymástól. Lehetőség szerint a burkolás során egész burkolólapokat használjunk fel, a kisebb darabok akkor használhatóak, ha legalább 400 mm magasak és egynél több darab nem kerül közvetlenül feléjük.
7. lépés: Miután az egyik oldal gipszkartonnal való burkolását befejeztük, elhelyezhetjük az esetleges elektromos vezetékeket,amelyeknek a CW profilokon direkt erre a célra szolgáló nyílások találhatóak. Ezután elhelyezhetjük az ásványgyapot hőszigetelő anyagot.
8. lépés: Ezután folytathatjuk a fal burkolását a másik oldalon is. Ha igazán erős, jó műszaki tulajdonságú falat szeretnénk, javasoljuk a 2 rétegű falazat kialakítását, így megnövelhető a falazat hangszigetelési és tűzvédelmi tulajdonságai is. Ezáltal a fal maximális magassága és teherbíró képessége is javul. Itt oda kell figyelnünk, hogy milyen széles lapokat használunk! 600 mm-es függőleges bordatávolság esetén kizárólag 1200 mm széles gipszkarton lapok használhatóak. Ilyenkor az alsó réteg rögzítéséhez harmadannyi csavart használjunk fel, és a hézagait hézagoló anyaggal töltsük ki, hézagerősítő szalag használata nélkül. Miután elkészültünk a válaszfallal, az utólag beszerelhető ajtók beillesztése következik.
1. lépés: Hagyjuk ki az ajtó helyén a padlón futó UW profilt. Az UW profil végződéseket rögzítő elemekkel, például műanyag beütőékkel az ajtótok mindkét oldalán rögzítsük a padlóhoz. A függőleges CW és UW profilokatszabjuk méretre, azaz a belmagasságnál 1 cm-rel rövidebbre, és a kettőt forgassuk össze, ezzel kialakítva a dobozt, melynek belső üregét ásványgyapot szigetelőanyaggal kitöltünk.
2-3. 4. 5. lépés: Könnyítsük meg az ajtótok feletti rész burkolását az összekötő elem fölé helyezett két rövidre vágott CW profillal úgy, hogy azok függőleges tengelyei legalább 15 cm-re legyenek egymástól az ajtótok szélétől. A Rigips gipszkarton lapokat mind a CW profilokra és az áthidaló UW profilra is rögzíteni kell.
6. lépés: Megerősített UA profilokat alkalmazzunk, amennyiben a doboz tartó beépítési feltételeinek valamelyikét a válaszfal műszaki jellemzői nem teljesítik. Az UA profil ugyanis egy horgonyzott acélból hajlított fokozott erősségű tartó, amely akkor is kellő merevséget biztosít, ha a belmagasság vagy az ajtóméret nagyobb a megszokottnál. Az UA profilt alul is és felül is az “L” alakú rögzítő elemmel kell a mennyezethez és a padlólaphoz erősíteni.
7. Acél ajtótok Rigips szerkezetbe történő beépítése esetén már az ajtó megvásárlásakor oda kell figyelnünk, hogy olyan ajtótokot válasszunk, amelyet direkt gipszkarton falhoz gyártottak. Amennyiben a belmagasság maximum 2800 mm, az ajtószélesség legfeljebb 850 mm és az ajtószárny 25 kg tömegű, úgy az acél ajtótokot UW és CW profilok segítségével rögzíthetjük. Ha ezen feltételek nem teljesülnek egyszerre, akkor itt is UA profilokat kell használnunk. Az acéltok behelyezésével kapcsolhatjuk össze a CW profilokat és az összekötő UW profilt, minimum 3,9 mm-es lemezcsavarokkal, melyeket az ajtótok csatlakozásaiba kell becsavarozunk, csatlakozásonként pontosan 2 db csavart. A válaszfal mennyezethez rögzítésében az UW profilok lesznek segítségünkre. Mielőtt rögzítenénk, egy szivacscsíkot helyezünk el a profilra. Ha a födém betonból készült, műanyag beütődűbellel, egyéb esetben a teherhordó födém anyagához passzoló rögzítőelemmel fixálhatjuk. Az előre elkészített, “tiszta” padlóra a válaszfalakat egyszerűen rögzíthetjük.
1. 2. lépés: A végigfutó UW profilba tegyük bele a CW profilokat méghozzá úgy, hogy az elágazásnál fontos, hogy legyen ott profil.
3a. 3b. lépés: Gipszkarton csavarok segítségével a másik falhoz rögzített lapon keresztül rögzítsük a merőleges fal szélső elemét. Ezután a többi CW profil behelyezése után a merőleges fal egyik oldalát is fedjük be gipszkarton lappal.
4. 1. A termék kicsomagolása és beépítése előtt győződjön meg róla, hogy megfelelő nyitásirányú ajtót vásárolt. A fenti ábrán jobbos, míg alább a balos nyitású IDRA látható. A kétszárnyú tűzgátló ajtó nyitásirány meghatározása minden esetben a fő szárnyra vonatkozik (kilinccsel rendelkező szárny). A nyitásirány meghatározásához álljunk úgy, hogy az ajtót magunk felé nyitjuk. Amelyik oldalön a pántokat látjuk, olyan nyitásirányú a vásárolt termék.
2. Ellenőrizze le a termék befoglaló méreteit annak beépítése előtt. Az ábra tartalmazza, hogy a falazókarmokat milyen magasságokban találja az ajtó tokján. A megfelelő szerszámokkal alakítson ki ék alakú falhornyokat a kihajtható falazókarmok számára a falazatban, amennyiben az lehetséges.
3. Amennyiben a termék kétszárnyú és/vagy nagyméretű és a tokszerkezete szétszedve érkezik, úgy a függőleges és vízszintes tokszárakat a képen látható műanyag sarokelemmel és csavarhúzó segítségével szerelje össze. A szereléshez építse be a távtartókat a függőleges tokszárak aljára az ábra szerint. A beépítés során az ajtótok szemöldök elemét a maximális gondossággal vízszintezze ki.
4. Ellenőrizze le az átlós méreteket. Az átlók méreteinek minden esetben meg kell egyezniük egymással. Hajtsa ki a falazó karmokat a tok hátsó része felé. A padlóburkolat figyelembevételével helyezze a falnyílásba a kész ajtószerkezetet vagy kétszárnyú ajtó esetén a tokot. Az idra ajtó nem rendelkezik padlóbenyúlással, így azt minden estben a végleges padlószint magasságába helyezzük el. Az ajtó ideiglenes rögzítéséhez, pozícióban tartásához használjon faékeket. Mindig ellenőrizze a függőleges és vízszintes megfelelősséget.
5. Az ábrán az acél vaktokra szerelt valamint a blokktokos tűzgátló ajtó variációkat láthatjuk, melyhez a Dierre Visual szerkezet profilját ajánlja a gyártó. Baloldalon láthatjuk a vaktokos beépítési módot, ahol előreszerelt falazókarmokkal építették be a fogadószerkezetet. A vaktokot a hozzá rögzített falazókarmokkal együttesen, cementhabarcs használatával falazzuk be, a már előre elkészített falhornyokba. Az ajtó tokszerkezetét csak a cementhabarcs teljes megszilárdulása után lehet a vaktokra felszerelni. A rögzítéshez használjunk 5,5x25 mm-es csavarokat, melyhez 4,5 mm-es furatokat készítsük. A jobboldalon látható blokktokos megoldásnál, először szereljük be a blokktokot megfelelő fém dűbelek segítségével, majd 5,5x25 mm-es csavarokkal rögzítsük fel az ajtó tokszerkezetét a fogadóra. A falazat és a tokszerkezet közötti kisebb hézagok esetében szilikonnal tömítsük ki. A nagyobb szerelési hézagoknál azonban használjuk tűzgátló PUR habot.6. Baloldalon a tok dűbeles rögzítése, míg jobboldalon a kőműves beépítési mód ábráját láthatjuk. A tokon található falazókarmok, valamint a tokszerkezet befalazására, használjon gyorskötésű cementhabarcsot. A beépített tokszerkezet és a falazat közötti hézagokat is ezzel az anyaggal töltse ki hézagmentesen. Amennyiben valamilyen okból nem lehetséges a falhornyok kivésése a kőműves technológia kivitelezésére, úgy használjunk fém dűbeleket a tok megfelelő rögzítéséhez. A dűbeles megoldásnál használjunk legalább 8x70 mm méreteket. (11 db dűbel szükséges a tok rögzítéséhez). A kisebb hézagok tömítésére használjunk tűzálló szilikont. Közepes hézagoknál már a tűzgátló hab alkalmazását javasoljuk. Kőműves technológia alkalmazása esetén cementhabarccsal tömítsük legalább 15mm vastagságban a falhézagokat az ábrának megfelelő módon. Megjegyzések a baloldali ábrán: Hőre táguló extra tömítés a tok mindhárom oldalán. Megjegyzések a jobboldali ábrán: A falazókarmokat hajtsa ki a tokszerkezetből. 7. Az ábrán szerepel az EI2 60 valamint az EI2 120 perces tűzgátló ajtó gipszkarton falba történő beépítéséhez szükséges rétegrend felépítése. A baloldalon a 60 perces kialakítás rétegrend dupla tűzgátló gipszkarton réteggel és az alábbi megjegyzésekkel fentről lefelé. Gipszkarton szerelő által elkészített szerkezet egymásba fordított C profilokkal. Középen a hőre habosodó intumex tömítést mutatja az ábra. Alul mutatja az ábra, hogy gipszkarton falba történő építés esetén kötelező az átfogótok kiegészítő használata. Jobboldalon a 120 perces kialakítás látható 3 rétegű gipszkarton borítással. A megjegyzések megegyeznek a 60 perces kialakítással. Mindkét esetben a falazat belső oldalát is lássuk el 1-1 réteg tűzgátló gipszkartonnal.
8. Önzáró rugós sarokpánt. Az ábrán fentről lefelé az alábbi megjegyzések olvashatóak. Rugórögzítő stift6 mm-es hatszög imbuszkulcsCsap hatszög horonnyal a 6 mm-es imbuszkulcshoz. A 6 mm-es imbuszkulcs segítségével húzza fel a rugót a nyílás irányában, majd az erre a célra kialakított furatba illessze be a csomagban található apró stiftet.Próbálja ki a tűzgátló ajtó önzáró funkcióját az ajtó 45 fokos kinyitásával.
9. Állítható sarokpánt (KO pánt)A Split ajtó magasságának beállításához lazítsa meg a csapot, illesszen a nyílásba egy 6 mm-es imbuszkulcsot és végezze el a szükséges beállításokat. Az állítható pánt kizárólag kétirányú mozgatást tesz lehetővé. Az ábra megjegyzései a következők:Rugó nélküli csapfejM5x5 hüvely6 mm-es imbuszkulcsCsap hatszög nyílással a 6 mm-es imbuszkulcs számára.
10. Az ábra megmutatja, hogy az alap kiegészítőként átvett kilincsgarnitúrát milyen sorrendben kell az ajtólapra felszerelni. Szerelje fel az ajtókilincs szerkezetet, majd ellenőrizze le, hogy az ajtó megfelelően záródik-e. Amennyiben Multipla ipari acélajtót építünk be és a beépítés vaktokra történik, úgy a zárnyelv műanyag fogadóját el kell távolítani. Fontos: Az ábrán egy tűzgátló zárszerkezet látható. A zárnyelv mozgatását szabályzó csavar kizárólag a pánik kivitelen található. Az ábra mutatja, hogy abban az esetben, ha Ön 120 perces ajtót vásárolt, akkor a hozzá kapott hűre duzzadó alátét lemezeket minden esetben helyezze el azt az ajtólap és a kilincsgarnitúra között.
11. Állítsa be a csukássorrend szabályzót úgy, hogy az kb. 90 fokos szöget zárjon be a fő ajtószárnnyal. A bejárati ajtó tervezésénél mindenki igyekszik figyelembe venni az ingatlan adottságait, illetve a saját ízlését, hogy végül olyan megoldás szülessen, amely minden szempontból tökéletes. Szerencse, hogy napjainkban már számos lehetőség közül választhatunk: az új ajtónk lehet tömör vagy üveges, egyszínű vagy famintás, rendelkezhet bevilágítóval, de még azt is eldönthetjük, hogy egy- vagy kétszárnyú ajtót szeretnénk.
Ez az összefoglaló a gipszkarton válaszfalakba beépített ajtók kivitelezésének komplex folyamatait foglalja magában, a tervezéstől a beépítés utáni beállításokig.
