Tűzgátló Átvezetések a Kingspan Szendvicspanel Falakban: Kihívások és Megoldások

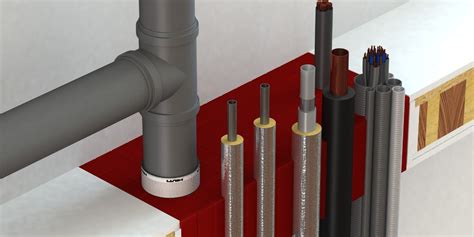

Az iparosított építés egyik jelentős újítása a szendvicspanel falak és födémek alkalmazása. Kiváló tűzállósági tulajdonságaik révén tűzgátló falazatként is beépíthetők. A Kingspan kínálatában megtalálhatók EI60 tűzállósági besorolású panelek, melyek IPN vagy QuadCore hőszigetelő maggal készülnek. Azonban a technológiai fejlődés és a modern építészeti igények szükségessé teszik különféle csövek és vezetékek átvezetését ezeken a tűzgátló falakon. Ez a feladat komoly kihívásokat rejt magában, mivel a hagyományos falazatokhoz kifejlesztett tűzgátló megoldások gyakran nem alkalmazhatók hatékonyan a szendvicspanelek egyedi szerkezeti és viselkedésbeli sajátosságai miatt.
A Szendvicspanel Falak Tűzvédelmi Sajátosságai

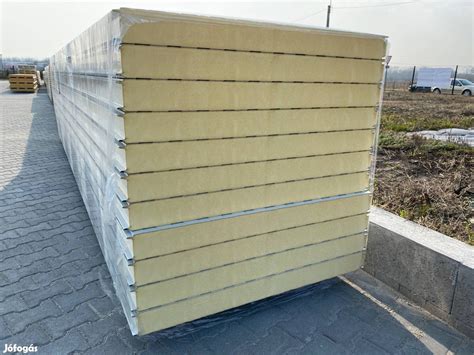

A szendvicspanelek, legyen szó bármilyen belső hőszigetelő maggal (kőzetgyapot, IPN, QuadCore, üveggyapot stb.) ellátott típusról, eltérően viselkednek tűzhatás alatt, mint a hagyományos falazatok. Ez a különbség alapvetően befolyásolja a tűzgátló átvezetések kialakításának módját és hatékonyságát. A hagyományos falazatokhoz minősített tűzgátló lezárások gyakran nem nyújtanak megfelelő védelmet a szendvicspanelek esetében. Ezt a problémát tovább súlyosbítja, hogy a tervezők nem mindig biztosítanak kellő útmutatást a kivitelezők számára, ami arra késztetheti őket, hogy az építőiparban elterjedt, de nem mindig megfelelő megoldásokat alkalmazzanak, mint például a PUR hab használata. Bár a gondosabb szakemberek igyekeznek a falazat tűzállósági határértékének megfelelő tűzgátló lezárást alkalmazni, a végeredmény mindkét esetben gyakran rossz hatékonyságú. A különbség csupán a nulla és a "kicsit jobb" között mozog, ami a tűzvédelmi követelmények szempontjából elfogadhatatlan.
A Nyílásméret Jelentősége és Az Állékonysági Vizsgálat
A tűzgátló átvezetés kialakításánál elsődlegesen a nyílás méretét kell megvizsgálni. A 300 mm-es méret határvonalat képez. 300 mm alatti nyílások esetében általában nincs szükség további, különleges állékonysági vizsgálatokra. Azonban 300 mm feletti nyílásoknál már kiemelten fontos az állékonyság vizsgálata. Ez azt jelenti, hogy a kialakított tűzgátló megoldásnak képesnek kell lennie arra, hogy a tűz hatására fellépő hőterhelés mellett is megőrizze szerkezeti integritását és megakadályozza a tűz továbbterjedését.
Az állékonysági vizsgálat maga nem bonyolult, a szabvány előírásai szerint kell eljárni. A különbség csupán annyi, hogy a vizsgálatot nem szilárd falban, hanem a konkrét szendvicspanel szerkezetben kell elvégezni. Ez magában foglalja a panel tűzállóságának vizsgálatát, amelyet követhetnek az átvezetések vizsgálatai. A vizsgáló intézet ilyenkor faltípusra és átvezetés típusra lebontva adja meg az eredményeket.
Minősített Megoldások és Alkalmazási Feltételek
Ahogy a hagyományos falaknál, úgy a szendvicspanel falaknál is elengedhetetlen, hogy az átvezetésekre minősített megoldásokat alkalmazzunk. Ez azt jelenti, hogy az adott tűzvédelmi minősítéssel rendelkező rendszereket csak az arra jogosult és minősített körülmények között lehet beépíteni. A szendvicspanel falakra érvényes minősítések nem alkalmazhatók beton, falazott vagy szerelt falszerkezetekre, és fordítva. A csővégek, a panel szerkezete és a falazat anyaga mind befolyásolják a tűzvédelmi teljesítményt.
Különösen az ásványgyapot töltetű panelek esetében kell kiemelten figyelni az állékonyságra. Az ásványgyapot nagyobb súlya és a töltet kedvezőtlenebb szilárdsági viselkedése miatt indokolja ezt a fokozott figyelmet.
A Kingspan Tűzvédelmi Tervezési Segédlete és a Tűztesztek
A szendvicspanel épületek tervezése során az egyik örök probléma a tűzvédelmi csomópontok helyes kialakítása. A Kingspan ezen a területen jelentős segítséget nyújt azáltal, hogy közzéteszi saját, független minősítő intézetek által tesztelt és minősített termékeinek csomóponti kialakításait. A Kingspan Európa-szerte, független tanúsító intézetek és saját tűzvizsgáló laboratóriumuk segítségével, évente közel 200 tűztesztet végez.
Ezek a tesztek szigorúan az EN1365-1 vizsgálati szabvány előírásainak megfelelően zajlanak, ahol a Kingspan falpaneleket valóságos tűzhatásnak teszik ki. Az így elvégzett vizsgálatok igazolják, hogy az alkalmazott technikai megoldások, a megfelelő rögzítések és a csavarozás révén a panel az adott időtartamig megfelelt a szabványos tűzteszt követelményeinek. A minősítő intézet által kiállított dokumentumok nemcsak a tűzállósági értéket (Th), hanem azt is igazolják, hogy milyen védelemmel, rögzítési móddal feleltek meg a követelményeknek.
A szabvány elméleti tűzhatás görbéjét a vizsgálatok során valóságos tűzhatássá alakították át, ezért az EI értékeket kell figyelembe venni a tervezés során.
PIR, PUR és EPS tűzállósági vizsgálat
Indirekt Alkalmazási Feltételek és Számítások
Indirekt alkalmazási feltételek esetén, amikor a vizsgálókeret méreteit legalább 1 méterrel meghaladó fesztávra kell a panelt megfeleltetni (jellemzően 4 méternél nagyobb távolságokra), szükség van a rögzítések számának tűzhatás alapján történő újraszámolására. Ehhez az EN 15254-5:2018 szabvány B. mellékletét kell felhasználni. Ez a szabvány részletesen szabályozza, hogyan kell figyelembe venni a tűzhatásból eredő terheléseket a rögzítési pontok kialakításánál.
A tervezői gyakorlatban jelenleg a leggyakrabban alkalmazott csomópontokról a Kingspan tud megoldást biztosítani, és ez a lista folyamatosan bővül. A közzétett tervekkel kapcsolatos kérdésekre a Kingspan készséggel válaszol, és javaslatokat is szívesen fogadnak az olyan műszaki megoldásokra, amelyek nincsenek a listán. A csomópontok egy részét a TvMI 1.7:2025.02.01 U szabályozza, amely további iránymutatásokat ad a tűzvédelmi tervezéshez.
A szendvicspanel falak tűzgátló átvezetéseinek helyes kialakítása tehát rendkívül összetett feladat, amely szakértelmet, a vonatkozó szabványok ismeretét és a gyártó által biztosított minősített megoldások alkalmazását igényli. A gondos tervezés és kivitelezés kulcsfontosságú a tűzbiztonság garantálásához.
