A Padlófűtés és Radiátorok Kombinált Hőszivattyús Rendszere: Tökéletes Hőkomfort és Energiahatékonyság
A modern otthonokban a kényelem és a hatékonyság egyre fontosabbá válik, ezért egyre többen döntenek a kombinált fűtési rendszerek mellett, amelyek ötvözik a padlófűtés egyenletes hőeloszlását a radiátorok gyors reakcióképességével. Ez a kettős megközelítés nem csupán a fűtési költségeket csökkentheti, hanem jelentősen javítja az életminőséget is. A helyiségek fűtése könnyebben szabályozható, és meghibásodás esetén mindig rendelkezésre áll egy tartalék lehetőség. A fűtőegység, az áramkör és az eszközök helyes megválasztása kulcsfontosságú az energiatakarékosság és a költséghatékonyság szempontjából. A radiátorokat és a padlófűtési köröket egy kazánhoz lehet egyszerre csatlakoztatni, ami egy rugalmas és integrált megoldást kínál.
A Kazán Kiválasztása: A Rendszer Szíve
A hőforrás kiválasztása alapvetően meghatározza a meleg padlók és radiátorok csatlakozási diagramját a kazánhoz. Az egységek típusát elsősorban az általuk fogyasztott tüzelőanyag típusa határozza meg. A piacon többféle kazántípus érhető el, mindegyiknek megvannak a maga előnyei és hátrányai:
Szilárd tüzelőanyagú kazánok: Különböző kapacitásúak, és tőzegbriketten, szénen, kokszon, tűzifán és fa hulladékon működnek. Hatékonyságuk 50-70%, néhány modell eléri a 80%-ot. Évente négyzetméterenként körülbelül 46-47 kg üzemanyagot fogyasztanak vízmelegítés nélkül, és 30-250 m²-es házakba telepíthetők. Erős kéményre és szellőzésre van szükségük, és a telepítésükhöz engedély szükséges.
Gázkazánok: Palackozott vagy vezetékes gázzal működnek. Teljesítményük 10-15 ezer kW, hatásfokuk eléri a 92-94%-ot. 1 kW hőenergia előállításához 0,113 m³ gázra van szükség. 400-500 m²-ig képesek felfűteni a házakat, kényszerű füstelvezetést és szellőzést igényelnek. Az üzembe helyezésükhöz az illetékes hatóságok engedélye szükséges.
Folyékony üzemanyagú kazánok: Fűtőolajat, dízel üzemanyagot, olajfeldolgozási termékeket használnak. Hatásfokuk 86-92% között mozog. A fogyasztást úgy számítják ki, hogy az égő teljesítményét megszorozzuk 0,1-es tényezővel. A berendezés üzem közben füstöl, és olyan helyiségbe telepítik, amely nem szomszédos a lakóterületekkel. A telepítéshez nincs szükség engedélyekre.
Elektromos kazánok: Egy padlófűtéses és radiátoros magánház fűtési rendszerében is használhatók, és villamos energiával működnek. A házba szerelt berendezések teljesítménye 4 és 30 kW között mozog, hatékonysági tényezőjük 87-98%. Nincs koromképződés, csendes működés jellemzi őket, és akár 300 m²-es területet is képesek felfűteni.
Az Elektromos Padlófűtés: Innováció és Kényelem
Az elektromos rendszer egy fűtőelemet tartalmaz szőnyeg, film vagy kábel formájában, hőmérséklet-érzékelőket és egy fűtésszabályozót (elektronikus vagy kézi). A kialakítás nem emeli jelentősen a padlót, és nem befolyásolja a szoba belmagasságát. A rendszer egyenletesen melegíti a felületet. Az optimális üzemmódot szenzorok és termosztátok kombinációjával állítják be; a fűtés leáll, amikor a beállított paramétereket elérik.
Az elektromos padlók további munkaerőköltség nélkül szerelhetők fel: a huzalt síkra fektetik, beton esztrich készül, majd a befejező padlóburkolat kerül rá.

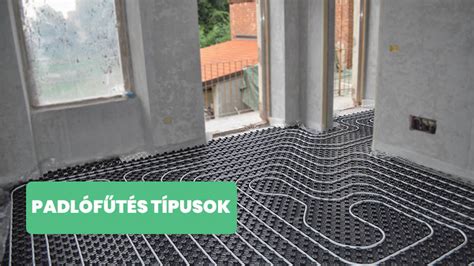

A Vízmelegítésű Padlófűtés: Hagyomány és Költséghatékonyság
A vízmelegítésű padlófűtés csőrendszerrel nem teszi lehetővé a helyiség teljes felületének egyenletes felmelegítését, de felszerelése és működtetése olcsóbb. A csövek esztrichbe történő beépítése több időt és munkát igényel. A készlet tartalmazza a keringető szivattyút, az elosztót és a csöveket. A vízrendszer plusz az esztrich 7-9 cm-rel megemeli a felületet.
Az automatikus vagy mechanikus beállítási módot választják. A padlófűtés típusának megválasztása a fűtési rendszertől és a tulajdonos képességeitől függ. Figyelembe veszik a felület vízmelegítéséhez szükséges üzemanyag-fogyasztást, és összehasonlítják az elektromos fűtés költségeivel.
Radiátorok Kiválasztása: Sokoldalúság és Stílus
A radiátorokat a fűtési rendszer kialakításától függően választják meg - fővezeték vagy autonóm. A levegő hőcserélője konvekció és sugárzás révén vezeti el a hőt a környező térbe. A radiátorok anyagtól függően különböznek:
Acél radiátorok: Átlagos árúak, univerzális csatlakozással rendelkeznek, és 25-30 évig szolgálnak. Különböző magasságban és hosszúságban kaphatók. Akár 8 atm nyomást is képesek ellenállni, 25 atm tesztjelzővel. A sérült helyeken a korrózió következtében megsemmisülhetnek.
Öntöttvas radiátorok: A modern öntöttvas elemeket kivitel, méret alapján lehet kiválasztani. A régi típusú elemek nagyok és nehézek, míg a kis méretű modern modelleket tervezők és építészek közösen fejlesztették ki. Élettartamuk akár 50 év is lehet, ellenállnak a 6-10 atm nyomásnak. Ellenállnak a korróziónak, de hajlamosak a vízkőlerakódások eltömődésére.
Bimetál radiátorok: Belül acél elosztócsatornával rendelkeznek, amely 25 atm-ig növeli a munkafejet. Könnyűek, különböző csövekkel kombinálhatók. Magas az áruk, fagyálló használata nem ajánlott, mivel szivárgások léphetnek fel.
Alumínium radiátorok: Jól adják le a hőt, vonzóak és könnyűek. Különböző számú szekcióból állíthatók össze, beépíthetők gravitációs fűtőkörökbe, de csak zárt rendszerekben. Üzemi nyomásuk 7-12 atm tartományban van.
A termékeket minőség, költség, megbízhatóság, élettartam és könnyű telepítés figyelembevételével választják ki.
Csövek és Csatlakozók: A Rendszer Gerince
Rézcsövek: Gyorsan felmelegednek és hatékonyan adják le a hőt, kiváló műszaki jellemzőkkel és korrózióállósággal rendelkeznek, 50-80 évig működnek. Drágák, telepítésüket csak szakemberek végezhetik.
Polipropilén csövek: Alumínium és üvegszál erősítéssel kaphatók. Az alumíniummal erősített változatban a fém közbenső réteg megakadályozza a polimer túlzott tágulását. Hegesztésük ügyességet igényel. Az üvegszálas csövek szilárdságuknak köszönhetően tartósak.
Erősített műanyag csövek: Elférhető teljesítményt nyújtanak, fűtőkörhöz és padlófűtéshez is használhatók. Könnyen felszerelhetők, nem igényelnek különösebb készségeket.
XLPE kollektorok: Padlófűtéshez használatosak. A tömörséget könnyen felszerelhető présidomok segítségével érik el. Az anyag hosszú ideig szolgál, kevés a kopása és jól vezeti a hőt.
A Telepítés Szervezése: Hidraulika és Szabályozás
A rendszer hidraulikus nyílása lehetővé teszi a hűtőfolyadék egyenletes elosztását az áramkörök körül és a hőmérséklet szabályozását. A nehézség az energiahordozó különböző hőmérsékletű áramköreinek kábelezése. Szekvenciális sémát alkalmaznak a meleg padló és az elemek csatlakoztatásához egy kazánból és egy hidraulikus nyílbol. Az első kábelezés erőforrást takarít meg, a második pedig lehetővé teszi, hogy az egység optimális üzemmódban működjön.
Az energiahordozót a padlófűtési csövekbe a hűtőkörhöz képest alacsonyabb hőmérsékleten szállítják. A fűtést automata berendezések szabályozzák, mivel minden ágban lehűlnek. A vezetéket a szivattyú leállításával kikapcsolják. A padlófűtéshez használt csöveket 20 mm keresztmetszettel választják meg a rendszer tehetetlenségének csökkentése érdekében.
Hidraulikus beszabályozás asszisztens (ecoTEC exclusive HBA 01 HU 01)
Magánházakban az energiatakarékosság érdekében a radiátorokra és a padló kontúrjaira termosztátokat helyeznek. Alapvető igények vannak a fűtőtestekkel és padlófűtéssel kombinált fűtési rendszer kialakítására, amelyek figyelmet igényelnek. A berendezés szabadon hozzáférhető az ellenőrzés és javítás céljából. A tűz- és robbanásveszélyt figyelembe kell venni.
Telepítési Szabályok és Javaslatok
A víz hőmérsékletének 20 °C-kal magasabbnak kell lennie az anyag gyulladási határánál, az energiahordozó forrása megakadályozható. A forrási sebesség a rendszer fejétől függ. Ezenkívül a termosztátokat az elemek számának megfelelően használják a hőmérséklet koordinálásához. Az egység automatizálása fenntartja az energiahordozó hőmérsékletét. A fő áramkör radiátorait egymás után átlósan vagy alulról lefelé vágják.
A padlófűtések előremenő hőmérséklete a radiátoros hálózatoknál használatos hőmérsékletnél lényegesen alacsonyabb. Korszerű csőanyagok használatával a padlófűtési vizet ma már nem szükséges külön hőcserélőben melegíteni, így a kívánt előremenő hőmérsékletet általában keveréssel állítják elő. Ha egyenletes padlóhőmérsékletet szeretnénk biztosítani, az előremenő és visszatérő hőmérséklet különbségét tartsuk alacsony értéken, a gyakorlatban 5-8 fok eltérést célszerű választani.
Állandó tartózkodásra szolgáló helyiségekben 23-28 °C maximális felületi hőmérséklet alkalmazható, mert ennél magasabb hőmérséklet esetén az emberek talpát érő hőhatás kellemetlen érzést, egészségügyi problémákat eredményezhet. Fürdőszobákban maximum 29 °C, uszodai kövezetnél maximum hőmérsékletet lehet alkalmazni.
A padlófűtés vízhőmérséklet-szabályozásánál 4 K arányos hőmérsékleteltérés minden további probléma nélkül elfogadható. A padlófűtési körökben nem célszerű a kétutú szelepeket használni a keveréshez. A padlófűtés-oldalon az alacsony hőmérsékletkülönbség miatt nagy vízmennyiség kering, míg a hozzá keverendő primer víz mennyisége elenyésző. Ha a padlófűtés-oldali vízmennyiségre választjuk ki a háromjáratú szelepet, hogy ott ne legyen nagy ellenállás, a bekeverés-oldalon a szelep túlzottan nagy lesz, a szabályozás pontatlan, általában csak KI-BE vezérlést kapunk.
Célszerű egy csőre szerelhető AT-termosztáttal leállítani a szivattyút egy esetleges üzemzavar miatt fellépő túlzottan magas előremenő hőmérséklet kialakulása esetére. Egyre gyakrabban alkalmaznak időjárásfüggő szabályozót családi házakban, így padlófűtés előremenő hőmérsékletének szabályozásához is. A kapcsolás megegyezik a segédenergia nélküli szabályozónál bemutatott sémával, de itt az egyutú szelepre az elektronikus időjárásfüggő szabályozóról mozgatott szabályozómotor van felszerelve. Nagyon kedvező, alacsony árfekvésű megoldást kapunk olyan szabályozókkal, amelyek termo-hidraulikus szelepmozgatókat is tudnak kezelni.
A korszerű padlófűtések esetén egyedi helyiséghőmérséklet-szabályozást is használunk. A szabályozni kívánt helyiségben egy speciális, kis hiszterézissel működő padlófűtés-termosztátot helyezünk el, amellyel a padlófűtés osztójának szelepeire helyezett termohidraulikus motorokat vezéreljük. Az osztó-gyűjtő felett elhelyezett szabályozó doboz gyűjti a termosztátok jelét, és közvetíti azokhoz a szelepmozgatókhoz, amelyek a kérdéses helyiséghez tartoznak. Egyedi helyiséghőmérséklet-szabályozás alkalmazása esetén a minél egyenletesebb padlóhőmérséklet biztosítása céljából használjunk mindig kettős csigavonal fektetést.
A Két Rendszer Összehasonlítása: Előnyök és Hátrányok
A padlófűtés és a radiátorok elsősorban az alábbi 5 szempontban különböznek:
- Hőeloszlás: A padlófűtés sugárzó hőt ad, ami hangsúlyozottabb melegérzetet kelt. A radiátorok a konvekció elvén működnek, és a környező levegőt melegítik fel, ami meleg és hideg foltokat hoz létre. A padlófűtés egyenletesebben osztja el a hőt.
- Kényelem és levegőminőség: A sugárzó hő közvetlenül melegíti a helyiséget, és fenntartja a helyiség páratartalmát, míg a konvekciós fűtés csökkenti a páratartalmat. A radiátorok által felmelegített levegő felkavarhatja a port és a pollent.
- Költséghatékonyság: A padlófűtés alacsonyabb vízhőmérsékleten is hatékonyan működik, ami energiatakarékosabbá teszi, különösen kondenzációs kazánok esetén. A radiátorok gyakran túlmelegednek, ami energiaveszteséget okoz.
- Esztétika: A padlófűtés nem foglal helyet, nem akadályozza a bútorok elhelyezését. A radiátorok esztétikailag zavaróak lehetnek, és helyet foglalnak.
- Zónákra osztott fűtés: A padlófűtő rendszereket általában helyiségenként szabályozzák, így csak akkor fűtenek, amikor szükség van rá. A hagyományos radiátorok az egész lakást egyszerre fűtik.
A Kombinált Rendszer Előnyei

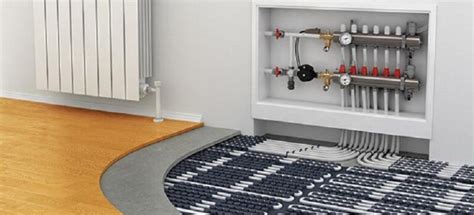

A radiátorokat és a padlófűtést kombinálva a lehető legjobb fűtési élményt érhetjük el. A padlófűtés biztosítja az egyenletes, kellemes meleget az egész helyiségben, míg a radiátorok gyorsan reagálnak a hőmérsékletváltozásokra, és szükség esetén gyors felfűtést tesznek lehetővé. Ez a kombináció optimális energiafelhasználást tesz lehetővé, és jelentősen javítja a komfortérzetet. A padlófűtés a hőveszteség mértékétől függően akár teljesen ki is válthatja a radiátorokat, de a legtöbb esetben a két rendszer együttes használata a legideálisabb megoldás.
A modern épületekben a padlófűtést alacsony hőfoklépcsős rendszerben üzemeltetik, ami energiatakarékossági szempontból is kedvező. A padlófűtés megvalósítása egy új épületben jelentősen növeli a ház értékét. A radiátorokat gyakran a ház többi részén tartják, és az UFH (Underfloor Heating) csak az új szakaszban van felszerelve. További lehetőségként az UFH alkalmazása a földszinten és a radiátorok fűtése az emeleten is elterjedt.

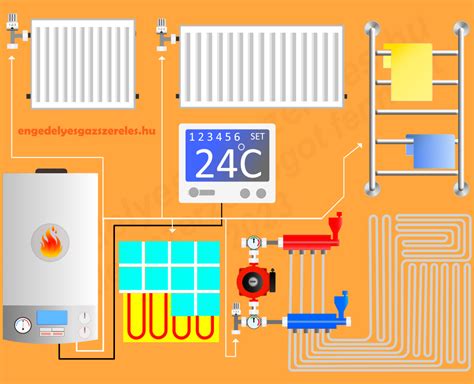

Mivel mindkét rendszer eltérő vízhőmérsékletet igényel, fontos a megfelelő hidraulikai kiegyenlítés. A legegyszerűbb megoldás, ha a radiátorokat normál előremenő hőmérsékletre tervezzük, és mind a radiátorok, mind a padlófűtés ugyanazt a vizet kapja a kazánból, majd a keverőszelep és a szivattyú csökkenti a hőmérsékletet a padlófűtés számára. Másik lehetőség, hogy a kazánt alacsony hőmérsékletre állítják be, és túlméretezett radiátorokat használnak.
Összefoglalva, a radiátorok és a padlófűtés kombinálása egy modern, hatékony és kényelmes fűtési megoldást kínál, amely számos előnnyel jár mind az új építésű, mind a felújított otthonokban.
