A 8 UTP kábelhez szükséges kábelcsatorna méretének meghatározása
A mai digitális világban a stabil és gyors internetkapcsolat elengedhetetlen mind az otthoni, mind az üzleti felhasználók számára. A legtöbb hálózat még mindig elsősorban Etherneten működik, és bár sokan a vezeték nélküli megoldásokat részesítik előnyben, a vezetékes kapcsolatok továbbra is megbízhatóságukkal és sebességükkel tűnnek ki. Az Ethernet kábeleknek többféle típusa létezik, és a megfelelő kiválasztása kulcsfontosságú a hálózat optimális teljesítményéhez. Ez a cikk az Ethernet kábelek különböző kategóriáit, azok jellemzőit és a 8 UTP kábelhez szükséges kábelcsatorna méretének meghatározását járja körül.
Mi az az Ethernet kábel és miért fontos?
Az Ethernet-kábeleket általában vezetékes hálózatokon belül használják az eszközök - mint például számítógépek, routerek, vagy játékkonzolok - internethez és egymáshoz való csatlakoztatására, hogy helyi hálózatot (LAN) alkossanak. Fontos megjegyezni, hogy sok modern laptop és táblagép már nem rendelkezik beépített Ethernet-porttal, így ezek vezetékes csatlakoztatásához adapterre lehet szükség. Az Ethernet-kábel segítségével hozzáférhetünk az internethez, valamint a hálózat többi eszközéhez.
Az Ethernet-kábelek összekötik a helyi hálózatban lévő eszközöket, és ezeket az eszközöket az internethez is csatlakoztatják. A vezetékes kapcsolatok előnye a vezeték nélküli megoldásokkal szemben az, hogy kevésbé érzékenyek az interferenciára és a késleltetésre, ami stabilabb kapcsolatot eredményez. A vezeték nélküli internet egyes típusainál más elektronikus eszközök, például mikrohullámú sütők, vagy akár a falak is zavarhatják a jelet, illetve az útválasztótól való távolság is lassú kapcsolatot okozhat.
Az Ethernet kábelek kategóriái: Cat5-től Cat8-ig
Az Ethernet-kábelek különböző típusai - Cat5, Cat5e, Cat6, Cat6a, Cat7, Cat7a és Cat8 - specifikációikban különböznek. Mindegyik kábelt úgy tervezték, hogy megfeleljen a különböző internetsebességeknek és hálózati szabványoknak. A kábel kategóriája (pl. Cat5e, Cat6) meghatározza a kábel maximális átviteli sebességét, a frekvenciát, amelyen működni képes, és az áthallásokkal szembeni ellenállását.
Cat5 Ethernet kábel
Az Ethernet-kábel vagy LAN-kábel néven is ismert Cat 5 vagy Category 5 olyan hálózati kábel, amely négy pár sodrott rézhuzalból áll, amelyek RJ-45 csatlakozókkal vannak lezárva. A Cat 5 kábeleket otthoni és üzleti hálózatokban használták, és akár 100 Mbps adatátviteli sebességet is biztosítottak. A Cat 5 kábel maximális ajánlott hossza 100 méter. Bár egyes régebben létrehozott irodákban még mindig használhatják a Cat 5-ös kábelt, a Cat 5 Ethernet-kábelek elavultak, és felváltották őket a Cat 5e Ethernet-kábelek, amelyek egy nagyobb teljesítményű és továbbfejlesztett, korszerűsített kábel.
A Cat5 Ethernet kábel teljesítményét tekintve szabványos sávszélessége 100 MHz, maximális hossza pedig 100 méter, így akár 100 Mbps sebességű kapcsolatot is lehetővé tesz. A modern szabványok szerint ez meglehetősen alacsony, manapság az elvárt sávszélesség általában 1 Gbps-nál kezdődik. A vezetékes kapcsolat lényege nemcsak a megbízhatóság, hanem a sebesség is. A Cat5 Ethernet-kábelek két sodrott, színkódolt rézpárból állnak. Ezek kevésbé tartósak és kevésbé ellenállóak az interferenciával szemben, mint az Ethernet-kábelek más kategóriái, mivel a Cat5 kábelek nem rendelkeznek a jobb védelmet biztosító szigeteléssel.
Cat5e Ethernet kábel
A Cat5e (Cat5 enhanced) a legolcsóbb, de egyben a leglassabb is a mai szabványok szerint. Egy gigabit/másodperc (Gbps) adatátviteli sebességet, 100 MHz-es frekvenciát és legfeljebb 100 méter hosszúságot támogat. A kábelben a vezetékek közötti áthallás csökken, ezáltal csökken az interferencia és az átviteli hibák esélye. Természetesen a legtöbb alkalmazáshoz ma is kielégítő teljesítményt nyújt, de a Cat5e kevesebb lehetőséget hagy a jövőbeni frissítésekre is.
Cat6 Ethernet kábel
A Cat6-os kábelt "6-os kategóriájú" Ethernet-kábelnek is nevezik. A Cat6 a Cat5e korábbi változatának egy újabb továbbfejlesztése. Négy pár rézhuzalból áll, és akár 10 Gbps sebességű Ethernet-kapcsolatokat is támogat. Normál körülmények között, 100 méteres hatótávolságon belül legfeljebb 1 Gbps átviteli sebességet támogat. A Cat6 kábel 10 Gbps sebességű átvitel esetén 37-55 métert támogat (az áthallásoktól függően). Akár 250 MHz-es frekvenciájú jeleket is képes továbbítani, ami azt a frekvenciát jelzi, amelyen a jel áthaladhat a kábelen. Ami még fontosabb, hogy RJ-45 szabványos csatlakozókat használ, és visszafelé kompatibilis a korábbi változataival, például a Cat5 és Cat5e kábelekkel. A Cat6 kábelek általában nagyon kedvező árúak, sebességük pedig 10-szerese a Cat5e kábelekének. Áruk azonban magasabb, mint a Cat5e kábelek, és viszonylag rövidek is.
A Cat6 Ethernet-kábel néhány fejlesztést is tartalmaz a korábbi változathoz képest. Először is, a vezetékpárokat szorosabbra tekercselik, több csavart tartalmazva centiméterenként (kettő vagy több csavar centiméterenként - a pontos szám modelltől függően változik). Ez tovább csökkentheti az áthallásokat és az interferenciát. Ezenkívül a Cat6 Ethernet kábelek középpontjában műanyag mag lehet a vezetékek jobb elválasztása érdekében, ami tisztább jeleket eredményez, valamint alumíniumfóliás szigetelés. A Cat6 kábelek vastagabb köpennyel rendelkeznek, mint a Cat5e kábelek. A vastagabb köpeny csökkenti az idegen keresztbeszólás (AXT) és a közeli keresztbeszólás (NEXT) esélyét.
Cat6a Ethernet kábel
A Cat6a kábel a Cat6 Ethernet kábel továbbfejlesztett változata. Ez a továbbfejlesztett Cat6 kábel nagyobb szabványos sávszélességet tartalmaz, 500 MHz-től egészen 550 MHz-ig. Ez a szabványos sávszélesség kétszerese a Cat6-nak, ami fontos jelentőséggel bír. Ezek közül a legfontosabb, hogy a Cat6A akár 100 méteres távolságon keresztül is képes fenntartani a 10 Gbps adatátviteli sebességet. Ez nagyjából kétszerese a Cat6-hoz képest.
Ha hosszú távon sikeres Gigabit Ethernet-hálózatot szeretne létrehozni, a Cat6a (Category 6 Enhanced) a megfelelő választás. Bár drágább, mint a Cat5e vagy a Cat6, a technológia fejlődésével a hálózathoz csatlakoztatandó hardverek csak egyre bonyolultabbak lesznek. A Cat6a ugyanazt a 10 Gbps átviteli sebességet támogatja, mint a Cat6, de legfeljebb 328 lábig (kb. 100 méterig) és 500 MHz-en. Természetesen a Cat6-hoz képest kevesebb az áthallás.
A Cat6a Ethernet kábelek erősebb köpennyel is rendelkeznek, amely nem csak csökkenti, hanem teljesen kiküszöböli az AXT-t (idegen áthallások), és javítja az SNR (jel-zaj arány) minőségét. Alapvetően a Cat6a kábelek csökkentett áthallással rendelkeznek, és nagyobb valószínűséggel biztosítják a maximálisan lehetséges 10 Gbps sebességet.
Cat7 Ethernet kábel
A Cat7 kábelek a 7-es kategóriájú kábeleket jelentik, amelyeket a Gigabit Ethernet infrastruktúra kábelezésére használnak. Ez akár 600 MHz-es frekvenciát is lehetővé tesz. Tökéletes választás az intelligens otthon kábelezéséhez. A kábelezés után még az automatizálási elképzeléseit is megnézheti. Támogatja a nagy sebességű Ethernet-kommunikációt akár 10 Gbps sebességig. Ezek visszafelé kompatibilisek a Cat6, Cat5 és Cat5e kábelekkel. 100 méteres 4 csatlakozócsatornát biztosít árnyékolt kábelezéssel. Csavart páros vezetékeket igényelnek, hogy teljesen árnyékolt rendszerré váljanak. Ezt a rendszert árnyékolt sodrott pár (SSTP) vagy árnyékolt fóliás sodrott pár (SFTP) kábelezésnek nevezik. Ez kiküszöböli az idegen áthallásokat, és jobb zajimmunitással rendelkezik. Lehetővé teszi a felhasználók számára, hogy hosszabb kábelekkel nagyobb sebességet érjenek el.
Cat7a Ethernet kábel
A Cat7a Ethernet kábel a "Category 7 Enhanced" vagy F kategóriás továbbfejlesztett termékekre utal. Ezt az ISO 11801 2. kiadás 2. módosítása (2010) vezette be, és 1000 MHz-ig terjedő frekvenciákat határoz meg.
A 7a kategóriás kábeleket eredetileg a jövőre nézve biztos lépésként vezethették be, hogy megfeleljenek a 40 Gbps Ethernet szabvány várhatóan széles körű elterjedésének. Azonban 2016-ban egy új jóváhagyás azt jelentette, hogy ez a felelősség gyakorlatilag átkerült a 2000 MHz-re kijelölt Cat8 kábelekhez. Ennek eredményeképpen a Cat7a kábelt önálló verzióként nem túl sok eszköz támogatja hivatalosan.
A Cat7a Ethernet-kábelek jellemzően kissé vastagabbak, mivel a kiegészítő árnyékolás célja az 1000 MHz-es sebesség növelése. Ennek ellenére a Cat7a-t a legtöbb mai szabvány technikailag nem ismeri el, ezért nagyon korlátozottan alkalmazható. Ennek oka, hogy a legtöbb hétköznapi alkalmazásban és környezetben a Cat7-hez hasonló sebességet és távolságot kínál. Mindkét szabványt alkalmasnak tekintik az olyan igényes felhasználási forgatókönyvekhez, mint például a nagy teljesítményű adatközponti alkalmazások.
Cat8 Ethernet kábel
A Cat8 Ethernet-kábelek nagyot ugrottak a teljesítmény és a sebesség terén. A Cat8 Ethernet kábel akár 2GHz (vagy 2000Mhz) frekvenciát is képes támogatni, ami több mint kétszerese a Cat7-nek.
TESZTELTEM EGY CAT8 KÁBELT, ÍME, AMIT TANULTAM!
Ami még fontosabb, hogy a Cat8 Ethernet kábel a Cat8.1 sebességét akár 25 Gbps-ig, a Cat8.2 sebességét pedig akár 40 Gbps-ig is elérheti. Ez hatalmas előrelépés az elődök sebességéhez képest - különösen, hogy még rövid, 30 méteres távolságon belül is képes nagyobb adatátviteli sebességet támogatni.
A Cat8 Ethernet kábelt árnyékolt vezetékként is tervezték az interferencia csökkentése érdekében. Ezt az S/FTP használatával érik el, ami a fóliázott sodrott páros kábelekkel történő árnyékolásra utal. Ennek az árnyékolásnak a munkamódszere az, hogy a sodrott párost először alumíniumfóliába csomagolják, majd egy erős, 4 páros szőtt hálóval fedik be, amely rugalmas és rendkívül tartós. A fonott árnyékoló kialakítás jobb földelést tesz lehetővé, és általában a rézkábelek legmagasabb teljesítményét éri el. A többi Ethernet-kábelhez hasonlóan a Cat8 is RJ45-ös csatlakozókat használ, és visszafelé kompatibilis.
Végül, extrém sebességénél fogva a Cat 8 nem igazán otthoni használatra készült. Legalábbis még nem. A Cat 8 sebességének teljes kihasználásához nemcsak megfelelő Cat 8-as kábelre van szükség, hanem kompatibilis kapcsolókra, útválasztókra és hálózati kártyákra is, amelyek támogatják azt. Tehát a Cat7-hez hasonlóan leginkább ipari felhasználásra alkalmas, különösen adatközpontokban.
Melyik kábelt válasszuk?
Ha megértjük ezeknek az Ethernet-kábeleknek a jellemzőit, különbségeit és költségeit, tudnunk kell, hogyan válasszuk ki a megfelelőt.
- Otthoni és kis irodai (SOHO) hálózatokhoz: A legtöbb otthoni és kis irodai/otthoni irodai (SOHO) hálózathoz a Cat5e kábelnek kell a minimumnak lennie. Ha pedig a jövőre is gondolunk, érdemes lehet Cat6-ot választani, amely jobb teljesítményt és nagyobb sávszélességet kínál megfizethető áron.
- Kis- és középvállalkozások (KKV) számára: Ha kis- vagy középvállalkozásról van szó, több tucat számítógép-felhasználóval és szerverrel, akkor a Cat6 és Cat6a kábel a minimum ajánlott. Megfizethetőek, és elegendő sávszélességet biztosítanak a tipikus üzleti hálózati forgalomhoz, valamint a legjobb ár/teljesítmény arányt nyújtják. A Cat6a különösen ajánlott, ha 10 Gbps sebességre van szükség 100 méteres távolságon belül.
- Nagyvállalati és adatközponti környezetek: A Cat7 és Cat7a kábelek jobb árnyékolást és magasabb frekvenciákat kínálnak, ami ideálissá teszi őket nagyobb igénybevételű környezetekben, ahol az elektromágneses interferencia (EMI) komoly problémát jelenthet. A Cat8 kábel a legújabb generáció, amely extrém sebességet (akár 40 Gbps) kínál, de ez elsősorban az adatközpontok hozzáférési rétegére korlátozódik, és speciális, kompatibilis hálózati eszközöket igényel.
A 8 UTP kábelhez szükséges kábelcsatorna méretének meghatározása

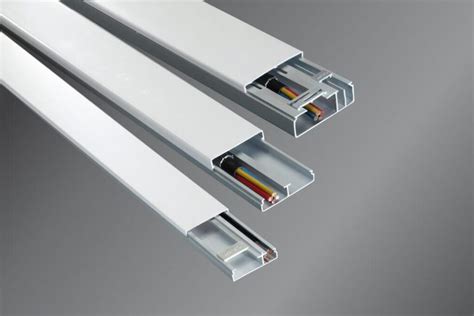

Amikor 8 UTP (Unshielded Twisted Pair) kábel elhelyezéséről van szó, a kábelcsatorna méretének kiválasztása kritikus fontosságú. A kábelcsatorna nem csupán a kábelek rendezett elhelyezését szolgálja, hanem védi is őket a fizikai sérülésektől, a por és egyéb szennyeződések bejutásától, valamint segít a hőelvezetésben.
A kábelcsatorna méretének meghatározásához figyelembe kell venni a kábelek külső átmérőjét, a kábelek számát, valamint a szabványokban előírt maximális töltöttségi szintet. A szabványok általában 75%-os maximális töltöttségi szintet javasolnak a kábelek számára, hogy elegendő hely maradjon a hőelvezetésre, a könnyű kábelkezelésre és a jövőbeni bővítésekre.
Példa számítás:
Tegyük fel, hogy 8 darab Cat6a UTP kábelt szeretnénk elhelyezni egy kábelcsatornában. Egy átlagos Cat6a UTP kábel külső átmérője körülbelül 7-8 mm. Számoljunk egy átlagos értékkel, mondjuk 7,5 mm-rel.
Egy kábel keresztmetszeti területe:
- A kör sugara (r) = átmérő / 2 = 7,5 mm / 2 = 3,75 mm
- Terület (A) = π * r² = 3,14159 * (3,75 mm)² ≈ 44,18 mm²
Összesen 8 kábel területe:
- Összes terület = 8 * 44,18 mm² ≈ 353,44 mm²
Szükséges kábelcsatorna területe a 75%-os töltöttségi szint figyelembevételével:
- Szükséges csatorna terület = Összes kábel területe / 0,75
- Szükséges csatorna terület = 353,44 mm² / 0,75 ≈ 471,25 mm²
A szükséges csatorna méretének meghatározása:
- Ha egy téglalap alakú csatornát használunk, amelynek szélessége (w) és magassága (h), akkor a területük w * h.
- Különböző méretkombinációk lehetségesek, amelyek meghaladják a 471,25 mm²-t. Például:
- Ha a csatorna 50 mm széles, akkor a szükséges magasság kb. 471,25 mm² / 50 mm ≈ 9,4 mm. Tehát egy 50 mm x 10 mm (vagy nagyobb) méretű csatorna lenne alkalmas.
- Ha a csatorna 100 mm széles, akkor a szükséges magasság kb. 471,25 mm² / 100 mm ≈ 4,7 mm. Tehát egy 100 mm x 5 mm (vagy nagyobb) méretű csatorna lenne alkalmas.
Fontos megjegyezni, hogy ez egy közelítő számítás. A kábelek hajlékonyak, és a csatornában való elhelyezésük során kisebb helyet foglalhatnak el, mint a tiszta geometriai számítás sugallja. Azonban a biztonság kedvéért mindig érdemes egy kicsit nagyobb csatornát választani, mint a minimálisan szükséges.
A kábelcsatorna gyártók általában kínálnak előre meghatározott méretű csatornákat, amelyek alkalmasak bizonyos számú kábel elhelyezésére. Érdemes lehet a gyártó ajánlásait is figyelembe venni, vagy akár egy 8 UTP kábelhez egy legalább 50 mm x 10 mm-es, vagy ennél nagyobb méretű csatornát választani, hogy biztosítsuk a megfelelő szellőzést és a könnyű szerelhetőséget.
A Cat8 kábelek, mivel vastagabbak és árnyékoltak, több helyet foglalnak el. Ha 8 darab Cat8 kábelről van szó, akkor a csatorna méretét ennek megfelelően növelni kell. Egy 8 Cat8 kábelhez már jóval nagyobb csatorna szükséges, akár 75 mm x 15 mm, vagy annál nagyobb is lehet, a pontos kábelmérettől függően.
A kábelcsatorna kiválasztásakor vegye figyelembe a következőket:
- Kábel típusa és átmérője: Különböző kategóriájú és típusú (árnyékolt/árnyékolatlan) kábelek eltérő átmérőjűek.
- Kábelek száma: Minél több kábel, annál nagyobb csatorna szükséges.
- Töltöttségi szint: A szabványok által javasolt 75%-os maximális töltöttségi szintet tartsa be.
- Hőelvezetés: A megfelelő szellőzés elengedhetetlen a kábelek élettartama és teljesítménye szempontjából.
- Jövőbeni bővítés: Hagyjon elegendő helyet a jövőbeni hálózatbővítésekhez.
- Telepítési környezet: A környezeti tényezők, mint a hőmérséklet és a páratartalom, befolyásolhatják a kábelcsatorna anyagának megválasztását.
Az Ethernet kábelek fejlődése folyamatos, és a sebességek növekedésével egyre nagyobb sávszélességű és minőségű kábelek válnak elérhetővé. A megfelelő kábel és kábelezési infrastruktúra kiválasztása hosszú távon biztosítja a stabil és gyors internetkapcsolatot. A 8 UTP kábel elhelyezéséhez szükséges kábelcsatorna méretének gondos megválasztása pedig hozzájárul a hálózat megbízhatóságához és élettartamához.
