A motoros redőnyök elektromos csatlakozásának helye és kialakítása
Az elmúlt években a motoros redőnyök népszerűsége meredeken emelkedett, köszönhetően a kényelemnek, a biztonságnak és az energiahatékonyságnak, amit ezek a modern árnyékolástechnikai megoldások kínálnak. Azonban a motoros redőnyök beépítése és működtetése elengedhetetlenül kapcsolódik az elektromos hálózathoz. Ebben a cikkben részletesen foglalkozunk a motoros redőnyök elektromos csatlakozásának helyével és annak szakszerű kialakításával, mind új építésű házak, mind utólagos redőnyözés esetén.

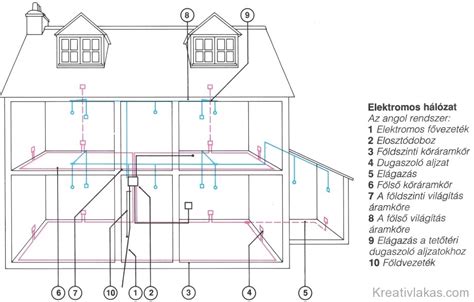

Az elektromos hálózat tervezése és túlméretezése
Függetlenül attól, hogy új épületekben történő elektromos hálózat kialakításáról vagy utólagos kiépítéséről van szó, mindenképpen ajánlott a hálózat terhelhetőségét túlméretezni. Ez a jövőbeli igények kielégítését, a bővíthetőséget és a biztonságot szolgálja. Nem árt tudni, hogy az átlag méretű redőnyök mozgatását végző redőnymotorok, a terhelhetőségüktől függően, általában kb. 100-150W fogyasztásúak. Bár ez a fogyasztás önmagában nem tűnik jelentősnek, figyelembe kell venni, hogy több redőny egyidejű működtetése, vagy más elektromos fogyasztók jelenléte esetén is elegendő kapacitással kell rendelkeznie a hálózatnak. A túlméretezés tehát nem csupán egy ajánlás, hanem egy bölcs előrelátás.
A redőnytok helyének kialakítása és az elektromos csatlakozás
A motoros redőnyök elektromos csatlakozásának helye szorosan összefügg a redőnytok típusával és annak elhelyezésével. Különbséget kell tennünk a vakolható tokos redőnyök és a külső tokos redőnyök között.

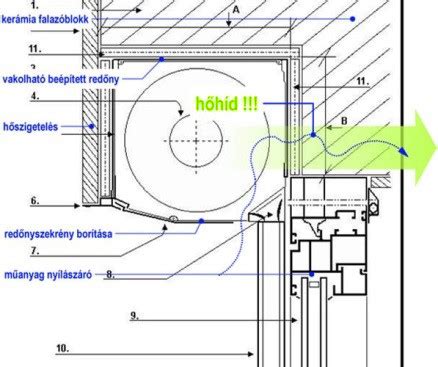

Vakolható tokos redőnyök
A vakolható tokos redőnyök esetében a tok helyét vagy az áthidalóba kell kialakítani, vagy toktoldóval lehet a tok helyét biztosítani. Mivel a vakolható tokos redőny tokjának teteje kb. 10-15 cm-t emelkedik a nyílászáró felső síkjától, ezért a kábelezésnek is ehhez a magassághoz kell igazodnia.
Új házak építésekor az elektromos terveket eleve annak megfelelően kell elkészíttetni, hogy a nyílászárókra motoros redőnyök lesznek felszerelve. Az új épületek többségénél vakolható tokos redőnyök kerülnek beépítésre. Mielőtt az elektromos hálózat kiépítésének részletezésére térnénk, tisztában kell lenni azzal, hogy a vakolható redőnytok helyét mindenképp úgy kell kialakítani, hogy a redőnytok teteje kb. 10-15 cm-rel a nyílászáró felső síkja fölé kerüljön. Ez a hely biztosítja a redőny mozgatásához szükséges teret, és ide kerül majd a motorkábel is.
Ha már ki van alakítva az a hely, ahová a nyílászárók beépítését követően majd a felszerelésre kerülő redőny tokja kerül, akkor ennek figyelembevételével a tok hátsó oldalának takarásában, a redőnytok tetszőleges végénél, de a tokon belül kiépített védőcsövön keresztül lesz a motorkábel a lakás belsejében lévő kötődobozhoz vezetve. A védőcső másik végét a lakás belső falán lévő, a tok végétől kb. 50-60 cm-re kialakított elektromos kötődobozba kell vezetni.
Amennyiben a redőnyszereléskor a nyílászáró tokjának felső sarkánál, a falazat és a nyílászáró tokszerkezetének találkozásánál furatot készítenek, akkor azon keresztül lesz a motorkábel a lakásba bevezetve. Ez a megoldás akkor válik szükségessé, ha a redőnytok helyénél nem lett előre kiépítve a védőcső.
Külső tokos redőnyök
Kisebb hányadukra külső tokos redőnyök lesznek szerelve. A külső tokos redőnyök esetében a kábelezés kialakítása valamelyest eltérő lehet. Ahol az elektromos kábel védőcsöve nincs a fenti képeken látható módon a kültérbe kivezetve, ott a redőnyszereléskor a nyílászáró tokjának felső sarkánál, a falazat és a nyílászáró tokszerkezetének találkozásánál fúrt furaton keresztül lesz a motorkábel a lakásba bevezetve. Ez a módszer biztosítja, hogy a kábel rejtve maradjon, és esztétikusan illeszkedjen az épület homlokzatához.
Utólagos kábelezés és biztonsági szempontok
Az sem jelent problémát, ha a lakáson belül nincs kiépítve a motoros redőny működtetéséhez szükséges elektromos hálózat, mert azt utólagosan villanyszerelővel lehet azt elkészíttetni. Azonban ebben az esetben kiemelten fontos a szakszerű kivitelezés és a megfelelő biztonsági előírások betartása.
A villanyszerelési munkálatok során fontos, hogy a kábelezés megfeleljen a vonatkozó szabványoknak. A kábelek megfelelő keresztmetszetűek legyenek, és védőcsőben legyenek elhelyezve, hogy megóvják őket a mechanikai sérülésektől és a környezeti hatásoktól. A kötődobozok elhelyezése is lényeges szempont, a könnyű hozzáférhetőség és a biztonságos szerelés érdekében.
Hogyan szerelünk motoros redőnyöket - Episode 1
Könnyen veszélyessé válható, nem ajánlott kábelezés
Vannak olyan kábelezési megoldások, amelyek nem ajánlottak, és könnyen veszélyessé válhatnak. Ilyen például a nem megfelelő keresztmetszetű kábelek használata, a meglévő vezetékek túlterhelése, vagy a szakszerűtlen kötések alkalmazása. A nem megfelelő kábelezés tűzveszélyt, rövidzárlatot és az elektromos berendezések meghibásodását okozhatja. Ezért mindig bízza szakemberre az ilyen jellegű munkálatokat.
Szabó Árnyékolástechnika Budapest (ablakredony.hu) és a M.A.R.T.E.
A motoros redőnyökkel kapcsolatos szakértői információk és kivitelezési megoldások terén érdemes tájékozódni megbízható forrásokból. A Szabó Árnyékolástechnika Budapest (ablakredony.hu) és a M.A.R.T.E. olyan szervezetek és vállalkozások, amelyek releváns tapasztalattal és tudással rendelkeznek az árnyékolástechnika és az ehhez kapcsolódó elektromos szerelési munkálatok területén. Az ő szakértelmük segíthet a megfelelő megoldások kiválasztásában és a biztonságos kivitelezésben.
Az új építésű ingatlanok tervezésekor már a kezdetektől fogva érdemes figyelembe venni a motoros redőnyök igényelte elektromos csatlakozási pontokat. Ez megkönnyíti a későbbi kivitelezést, és biztosítja a rendezett, esztétikus végeredményt. Utólagos redőnyözés esetén is lehetséges a kábelezés szakszerű kiépítése, de ehhez mindenképpen ajánlott szakember bevonása. A megfelelő tervezés és kivitelezés garantálja a motoros redőnyök hosszú távú és biztonságos működését. A redőnymotorok fogyasztásának figyelembevételével és a hálózat megfelelő méretezésével elkerülhetők a későbbi problémák. A vakolható tokos redőnyök speciális kialakítást igényelnek, ahol a tok helyét és a kábelezés útvonalát gondosan meg kell tervezni. A külső tokos redőnyök esetében is fontos a rejtett és biztonságos kábelelvezetés. Az utólagos kiépítés lehetőséget ad a meglévő rendszerek modernizálására, de kiemelt figyelmet kell fordítani a biztonsági előírásokra. A megbízható szakemberek és a minőségi anyagok használata kulcsfontosságú a hosszú távú elégedettséghez.
