Műgyanta Járórácsok: A Jövőbiztos Megoldás Ipari és Közterületi Alkalmazásokra
A modern ipari és közterületi környezetek speciális igényeket támasztanak a felhasznált anyagokkal szemben. Az időjárás viszontagságai, a vegyi anyagok hatása, a folyamatos terhelés és a biztonsági követelmények mind olyan tényezők, amelyek befolyásolják a megfelelő szerkezeti elemek kiválasztását. Ebben az összefüggésben a műgyanta járórácsok, különösen az üvegszál-megerősítéses műanyagból (GFK) készült változatok, kiemelkedő alternatívát kínálnak a hagyományos anyagokkal szemben. Ezek a modern rácsok nem csupán esztétikailag vonzóak, hanem kiváló mechanikai tulajdonságokkal, hosszú élettartammal és jelentős gazdasági előnyökkel is rendelkeznek.
A Műgyanta Járórácsok Szerkezete és Tulajdonságai
A műgyanta járórácsok alapvetően két fő típusra bonthatók, melyek eltérő gyártási eljárásokkal és szerkezeti kialakítással rendelkeznek: a végtelenített üvegszálakkal erősített, műgyantával impregnált rácsok és a préselt rácsok.
Végtelenített Üvegszál Erősítésű Műgyanta Rácsok (GFK)
Ezek a rácsok 6 méteres szálakban készülnek, jellemzően sárga vagy szürke alapszínekben. A gyártási folyamat során a végtelenített üvegszálakat hosszanti irányban, azaz a nyomás és a szálfutás irányában, 70%-os üvegaránnyal dolgozzák be. Ez a magas üvegarány garantálja a szerkezetek kiemelkedő mechanikai ellenálló képességét. A GFK műanyag rácsok kis súlyúak, ami jelentősen megkönnyíti a kezelésüket és a méretre szabásukat. Hagyományos szerszámokkal, fűrésszel vagy más vágószerszámokkal könnyen alakíthatók.
A GFK szerkezetek nem igényelnek karbantartást, ami gazdaságossági szempontból is rendkívül kedvező. Ellentétben a hagyományos acél járórácsokkal, melyeknél a rozsda jelenti a legnagyobb ellenséget, a GFK rácsok ellenállnak a korróziónak, savaknak, lúgoknak és egyéb vegyszereknek. Ez különösen ipari környezetben, vegyi üzemekben vagy kültéri, csapadéknak kitett helyeken teszi őket ideálissá. Az acél rácsok rendszeres festést, csiszolást és védőbevonat megújítást igényelnek, ami nem csak anyagköltséget, hanem munkaerőt és potenciális termeléskiesést is jelent. A GFK rácsok csúszásmentes felülettel rendelkeznek, melynek élettartama a szerkezetével együtt garantált, nem igényel rendszeres felújítást.
Az elektromosság szempontjából a GFK rácsok szigetelő és nem mágnesezhető tulajdonságokkal bírnak, ami biztonságossá teszi őket elektromos berendezések közelében vagy robbanásveszélyes környezetben. A szerelés egyszerű, nem igényel hegesztést vagy speciális festést. Normál esetben a profilokat rozsdamentes acélból készült szegecsekkel, csavarokkal vagy GFK csavarokkal kötik össze. A gyártás során a megrendelt GFK szerkezeteket a gyárban a szállítás előtt komplett módon elő-, majd szétszerelik és csomagolják, így a helyszíni szerelés is gyorsítható.
A MEISER GFK-járófelületek csúszásmentességét a cégcsoport minőségi bizonyítvánnyal tanúsítja, mely extrém és hosszan tartó igénybevételnél is megtartja a gyári csúszásmentességi értékeket. Ezeket a rácsokat a DIN 51130 szabvány szerinti csúszásmentességi vizsgálatokkal vizsgálták felül. A járófelületek robusztusak és megbízhatóak mind járhatóság, mind gépjárművel történő terhelés esetében.
A GFK-lépcsőfokok minden oldalon zártak, szemcsével bevont és színezett belépőéllel készülnek. A laminált lapok (3 mm vastagságúak) zárt felületet biztosítanak, melyet kvarcbevonattal látnak el, majd egy Gel-köpennyel zárnak le, ami biztosítja a kvarcfelület hosszú élettartamát.
A műgyantapadló elkészítése a megrendelő igényeinek és a fogadófelület minőségének függvényében 2-4 napot vesz igénybe. Amennyiben betonimpregnálásra, portalanításra van szükség és a végeredmény esztétikája nem kritikus, a feladat akár 1-2 nap alatt elvégezhető. A műgyanta talajkövető, azaz megül a fugaközökben, és hasonlóan viselkedik repedések, mélyedések és sérülések esetén is. Ezen egyenetlenségek többszöri rétegfelhordással, sűrítő anyagok, tixotropizáló vagy kvarchomok alkalmazásával korrigálhatók. Műgyantaburkolat építése gyakorlatilag minden szilárd, stabil alapon megvalósítható. A fogadófelület előkészítése során el kell távolítani a felmálló, laza részeket, szükség esetén csiszolást, marást vagy szemcseszórást alkalmazva. A burkolat vastagságát a felhasználás szabta mechanikai és esztétikai igények, valamint az alkalmazandó rétegszám határozza meg. Az általános felhasználási területeken 2-4 mm-es műgyanta rendszer képződik.

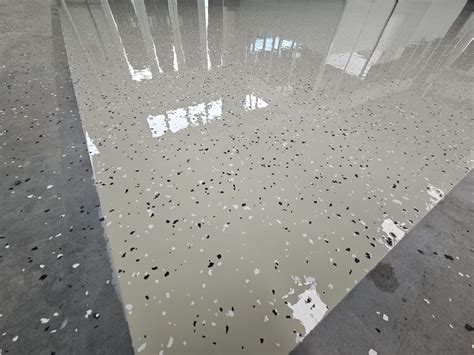

Az önterülő epoxi gyanta padló sima felületet biztosít, ami nedvesség hatására sikamlós lehet. Olyan helyiségekben, ahol fokozott és tartós nedvességnek vannak kitéve, célszerű csúszásmentesítést alkalmazni. Az önterülő műgyanta egy rétegen belül egy színben valósulhat meg, vagy véletlenszerűen összemosható. A fedőréteg akril alapú beszóróanyaggal, chipshintéssel dekorálható. A chips 3 mm átmérőjű egyszínű szemcseadalék, mely fekete, fehér, kékesszürke, zöld, barna, sárga és kék színekben rendelhető. Hasonlóan alkalmazható csillámporos vagy flitteres mintázás. Hagyományos epoxi burkolat a RAL skála valamennyi színében kivitelezhető, de vannak specifikus fedőanyagok, melyeket a gyár csak korlátozott színekben és árnyalatokban kever ki. A repedések, kitörések, mélyedések műgyantával javíthatók.
A műgyanta kültéren is alkalmazható. Amennyiben gyantázásra alkalmas fogadófelületet kell megmunkálni, úgy az időjárás viszontagságainak kitett fedetlen térben is kialakítható tartós burkolat. Mindazonáltal a padozat kiépítését befolyásolja a csapadékozás, a levegő és a talaj hőmérséklete, valamint esztétikailag kritikus hatást gyakorolnak a légmozgás hatására a kötésben lévő gyantába kerülő és megtapadó szennyeződések. Nedves felületet nem szabad műgyantázni! Az aljzathőmérséklet 8 °C-nál magasabb és 3 °C-al a harmatpont felett kell, hogy legyen. A műgyantával ellátott felület 20 °C-on 24 órás kötési idő után járható, de ezen időszak alatt a fényes burkolat sérülékenyebb és tartós nedvesség hatására foltszerűen megmattulhat.
Préselt Járórácsok

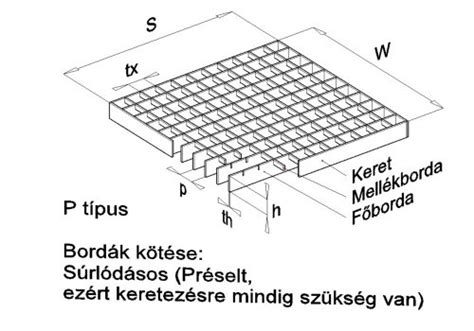

A MEISER GFK-rácsoknak négyzetalapú osztásuk van, a főbordák mindkét irányban futnak a rács teljes magasságában. A préselt rácsok gyártási eljárása során az ék formára kivágott tartóbordákba nagy nyomással préselik be a mellékbordákat. Ehhez egy 20.000 kN nyomóerejű prés áll rendelkezésre. A magas nyomás és a tartóbordák vágatkialakítása erős, nagy csavarodás szilárdságú szerkezetet garantál. A terhelés megoszlása kedvező.
A préselt járórácsok a piac által igényelt építési méretekben és erősségben, mindig az adott méretre készülnek. A 20 x 2 mm-estől 40 x 3 mm-es tartóbordával készült préselt járórácsokat alapesetben T szegéssel készítik, de kérhető U szegés vagy laposvassal történő keretezés is. A gyártó berendezések flexibilitása lehetővé teszi a legkülönbözőbb préselt járórács típusok előállítását. Az osztásokon belül magától értetődően a négyzetes rácsosztás is választható. A mellékborda vastagsága 2 mm-es tartóborda vastagságnál ugyancsak 2 mm. A préselt járórácsok típusmegjelöléséből következik a gyártási mód (préselt), a tartóborda, a rácsosztás és a keretbefoglalás.
A préselt járórácsok építészeti elemekként különböző formákban és kivitelezésekben tartoznak a gyártási programhoz. Ezek lehetnek árnyékoló elemek, légterelők, térelválasztók, dekorációs elemek és sok más. Dekorációs elemekként, mint például álmennyezetként, korlátelemként, árnyékolóként, úgynevezett teljes rostákat kínálnak, azaz olyan préselt rácsokat, amelyeknek a tartóborda és a mellékborda méretei megegyeznek.
Gazdasági és Élettartam-beli Előnyök
Amikor járórácsok beszerzéséről van szó, sokan az ár alapján döntenek. A költségek minimalizálása minden projekt esetében a legfontosabb szempontok egyike. A hagyományos acél járórácsok viszonylag alacsony beszerzési költséggel indulnak; egy négyzetméter ára általában 10-15%-kal olcsóbb lehet, mint a GRP, azaz az üvegszálas műanyag alternatíva. Ez első pillantásra vonzó, különösen nagy felületek lefedése esetén.
Azonban figyelembe kell venni a telepítés költségeit is. Az üvegszálas műanyag rácsok jóval könnyebbek acél társaiknál, ami egyszerűbb kezelést tesz lehetővé, így csökkenti a telepítési időt és a munkadíjakat. A GFK szerkezetek súlya körülbelül 1/3-a a szénacél járórácsok súlyához viszonyítva, ezáltal a tartószerkezet súlya is jelentősen csökkenthető.
A teljes életciklust tekintve egyértelműen kiderül, hogy a kezdeti magasabb beruházás hosszú távon jelentős megtakarításokat eredményez. A GFK rácsok évtizedekig szolgálnak változatlan minőségben. A 25 év garancia már önmagában is meggyőző, a tapasztalat azonban azt mutatja, hogy ennél is tovább lehet számítani rájuk. Érdemes elgondolkodni: mi az, amire napjainkban negyed évszázad garanciát kapunk?
A GFK-járófelületek speciálisan ipari- és közterületi felhasználásra lettek kifejlesztve, ahol a korrózióvédelem különösen fontos kritérium. Ennek a rendszernek az alkalmazása jelentős gazdasági előnyöket hordoz magában: csökkenti a szerelési-, karbantartási- és szállítási költségeket, melyek a versenyelőny megszerzését célozzák meg.
Az Alumilite magyarázata: Az epoxi, a poliuretán és a gyanta közötti különbség
Statikai Tudnivalók és Normák
A műgyanta járórácsok statikai méreteit és teherbírását számos norma és iránymutatás szabályozza, biztosítva a biztonságos és megbízható használatot. A mérések a következő normák és iránymutatások alapján történtek:
- DIN 24537-3:2007-08 - Rácsok mint padlózat - 3. rész: Műanyagrácsok
- DIN EN 1990-NA:2010-12 - Szerkezeti kialakítás alapjai
- RAL GZ 638:2008-09 - Járórácsok
- DIN 24537-3 : 2007-08 A termék önsúlya
- BGI/GUV-I 588-1 A legkisebb alátámasztási távolság 30 mm
Statikai Terhek
A terhelési vizsgálatok két fő kategóriát vizsgálnak:
- Koncentrált és megoszló terhelés: A koncentrált terhelés FP = 1,5 kN 200x200 mm támadási felületen, valamint a megoszló terhelés 2,0 kN/m² a DIN EN ISO 14122-2 :2016-10 szabványból idézve.
- Erkélyek és lépcsőpódiumok terhelése: A koncentrált terhelés FP = 2,0 kN 200x200 mm támadási felületen, valamint a megoszló terhelés 5,0 kN/m² az erkélyek és lépcsőpódiumok vonatkozásában a DIN EN 1991-1-1/NA:2010-12 szabványból idézve.
Deformáció / Lehajlás
A rugalmas alakváltozásra és lehajlásra vonatkozó előírások biztosítják a szerkezetek stabilitását és használhatóságát:
- A járófelület rugalmas alakváltozása/lehajlása maximum 0,5% lehet az alátámasztási távolsággal kalkulálva (1/200).
- A magassági eltérés a terhelés alatt álló és terhelésmentes felületek között maximum 4 mm lehet. Ha az eltérés meghaladja a megengedett 4 mm-t, akkor dupla leszorító garnitúrát kell alkalmazni az elemek között.
Amennyiben a táblázatban nem szerepelne az Ön által keresett érték, javasolt felkeresni a gyártót vagy forgalmazót további információkért és műszaki segítségért.
A MEISER GFK-biztonsági járófelületek keményfém szerszámokkal megmunkálhatók, fúrhatók, darabolhatók. A szerelésnél figyelni kell arra, hogy minden elem a szerkezethez legyen rögzítve, melyre vonatkozó információk a DIN 24537-3 szabványban találhatóak. Kiemelkedően jó tulajdonságaik miatt a magasépítészeti előírásoknak is megfelelnek. A megvalósítható méretek és kialakítások széles skálája a rácsok sokféle alkalmazását teszi lehetővé. Gépjárművel történő terhelés esetén a nagy teherbírású, míg olajos folyadék, vagy hó és jég előfordulása esetén a csúszásgátló kialakítású rácsok beépítése javasolt.
A sűrű osztású préselt rácsokat közterületeken, épületek bejárata előtt és olyan helyeken alkalmazzák, ahol az alap rácsok használata nem lehetséges. Az ipari és építőipari szektorban történő felhasználás mellett a préselt járórácsok kiválóan alkalmazhatóak homlokzati rácsként, árnyékolóként, menekülő útként, takarórácsként és konvektorok burkolataként.
A műgyanta járórácsok, különösen az üvegszál-megerősítéses műanyagból (GFK) készült változatok, a modern építészeti és ipari igények kielégítésére születtek. Kiváló mechanikai tulajdonságaik, korrózióállóságuk, alacsony súlyuk, karbantartásmentességük és hosszú élettartamuk révén jelentős gazdasági és biztonsági előnyöket kínálnak a hagyományos acél szerkezetekkel szemben. A statikai szabványoknak való megfelelés és a széleskörű alkalmazási lehetőségek biztosítják, hogy ezek a modern rácsok a jövőbiztos megoldások egyikét jelentsék.
