Padlófűtés osztó-gyűjtő tervezése és beállítása részletes útmutató
A padlófűtés tervezése során elsősorban a körök kialakítása és a felületi hőmérséklet szempontjai fontosak, hogy ne legyen túl meleg a padlón, és hogy a beszabályozás megfelelően szolgálja a hatékonyságot. A rendszer beszabályozása a padlófűtés terveknek az osztásközäken kívül is kulcsfontosságú: meghatározza, milyen vízmennyiséget állítsunk be az egyes körökön.
Hogyan kezdjük a tervezést? A legelső lépés a helyiségenkénti hőigény meghatározása, majd a körök kialakításának tervezése és a dilatációk nyomvonalának meghatározása. Ha ismerjük a köröket és a hőigényt, összeállítható a hidraulikai méretezés, meghatározva a pontos fűtővíz térfogatáramokat. Egy jól elkészített tervdokumentáció alapján saját magunk is elkészíthetjük a rendszert. A modern anyagokkal egy családi ház padlófűtés rendszere légtartóan, lego-szinten összeépíthető.
A központi szerep: az osztó-gyűjtő
A terven megadjuk az osztó pontos típusát, szerelvényeit, köreinek számát. Amikor padlófűtésről beszélünk, gyakran a padló alatti csövekre és a kellemes meleg érzetre gondolunk, de a rendszer igazi agya és szíve az osztó-gyűjtő. Lényegében az osztó-gyűjtő osztja szét a meleg vizet az egyes fűtési körök között, majd a felmelegített víz leadása után a padlóban leadott hőt a visszavezetéshez gyűjti és visszavezeti a kazán felé. A legjobb hasonlat, hogy a padlófűtési rendszert egy zenekarként képzeljük el: minden helyiség egy hangszer, és az osztó-gyűjtő adja meg a finomhangolást.
Az osztó-gyűjtőnek két alapfeladata van: fogadja a kazántól érkező, általában 35-40 °C-os meleg vizet, és szétosztja az egyes fűtési körök leágazásai között. A folyamatos, szabályozott körforgás biztosítja, hogy a padló teljes felületén egyenletes és kellemes legyen a hőmérséklet. A helyiségenkénti hőmérséklet-szabályozás ma már nem luxus, hanem az energiahatékonyság fontos eleme: a szobáról-szobára történő szabályozás révén csak ott és csak annyit fűtünk, amennyire tényleg szükség van. Egy jól beállított rendszer akár 20-30%-os energiamegtakarítást is adhat a hagyományos központi fűtéshez képest.
Osztó-gyűjtő kiválasztása
Az osztó-gyűjtő kiválasztása nem csak technikai döntés: ez meghatározza a rendszer hosszú távú megbízhatóságát és hatékonyságát. Mérlegelni kell a rendszer bonyolultságát, az automatizálás mértékét és persze a költségvetést. A legelterjedtebb anyag a rozsdamentes acél (inox), amely korrózióálló és jó nyomás- és hőmérséklet-ingadozások ellenállását nyújtja. Ennek ára magasabb lehet, de a tartósság és a karbántartási igények csökkenése hosszú távon megtérül.
Ma már a legtöbb osztó-gyűjtő felszerelt átfolyásmérővel (topméterrel/rotaméterrel) az egyszerű, de hatékony hidraulikai beszabályozáshoz. A beszabályozás lényege, hogy minden körbe pontosan annyi meleg vizet juttassunk, amennyit a terv meghatároz, ezzel elérve az egyenletes hőérzetet és az energiatakarékosságot. A termosztatikus szelepes osztó-gyűjtők a következő lépcsőt jelentik: a szelepeket a szobatermosztátoktól kapott parancs alapján motorral mozgatják, így a körök nyitva tartása vagy zárása automatikusan történik. Ha keverőszelepes osztó-gyűjtőre van szükség a rendszer magasabb hőmérsékletű összekapcsolása miatt, a keverőegység biztosítja a padló számára ideális hőmérsékletet.
Az alappont, hogy a megfelelő osztó-gyűjtő kiválasztása a tervezés legkritikusabb pontja: a körök száma és hosszúsága, a helyiség elhelyezkedése és a padlóburkolatok hővezető képessége mind befolyásolják a méretezést. A körök számának és hosszának precíz meghatározása adja az olajozott rendszert, ahol minden kör azonos mennyiségű energiával fűthető.
Különleges esetek és megoldások
A keverőszelep akkor szükséges, ha a padlófűtést egy magasabb hőmérsékletű fűtési körrel, például radiátorokkal kombináljuk. A keverő feladata a kazántól érkező forró vizet összekeverni a padlófűtés visszatérő, hűvösebb vizével, és így előállítani a padló számára ideális hőmérsékletet. Beépített keringető szivattyúval együtt dolgozik a rendszer biztonságos és hatékony működéséért. A háromjáratú szelep is felmerülhet, de gyakran the átmeneti szelep (keverő kör) a jobb szabályozást adja, mivel egyszerűbb és gyorsabb a beállítás.
A hidraulikai beszabályozás nem áll meg az osztó-gyűjtőnél: az egész fűtési rendszernek - kazán, szivattyúk és tágulási tartály - összhangban kell működnie. A kivitelezés során gyakran falba süllyesztett vagy falon kívüli osztó-gyűjtő szekrényre van szükség, amely esztétikus és védi a szerelvényeket. Fontos a megfelelő hely kiválasztása: legyen hozzáférhető a szerelés, légtelenítés és karbantartás számára.
Csövek, rendszerlemezek és biztosítás

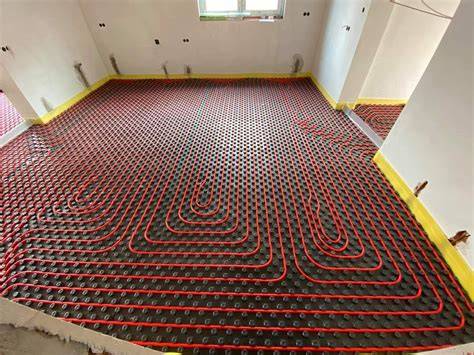

A padlófűtés csövek bekötéséhez eurokónuszos csatlakozók használatosak: 16x2 mm és 20x2 mm méretben. Ha osztó-gyűjtő a helyére került, következik a padlófűtéscsövek hosszának és lefektetési módjának meghatározása. A rendszerlemez és a rendszerlemez típusai közül a műanyag pogácsás lemezek gyors és egyszerű rögzítést, a hőszigetelt lemezek pedig a hő visszafordulását gátolják. A pogácsás lemezekre 16x2 mm és 17x2 mm átmérőjű csövek tekerhetők, míg a 20x2 mm csövet legtöbbször a tacker lemezhez használják. A szegélyszigetelés kiemelten fontos a hőveszteség minimalizálására és a dilatáció kiegyenlítésére.
A csövek és illesztések minősége kritikus: minden csatlakozásnak legyen szivárgásmentes, és a közvetlen környezetben a légtelenítésre legyen lehetőség. A hidraulikai beszabályozás során a körök beszabályozási értékeit a tervező határozza meg, és a kivitelező az osztó-gyűjtőn található szelepekkel ezt beállítja. A nyomáspróbát kötelező elvégezni, mielőtt a betonozás megkezdődik, mert a későbbi hibák költségesek lehetnek.
A telepítés és üzembe helyezés lépései
Az osztó-gyűjtő helyének kiválasztása után következik a padlófűtés csöveinek bekötése az osztó-gyűjtőhöz, a csövek hosszának meghatározása és a csatlakozások szorító gyűrűs megoldása. A csövek lefektetése során törekedjünk a tökéletes vízszintességre és a megfelelő csőosztásra. A rendszer feltöltése fűtővízzel és légtelenítés ezután következik: lassan, alacsony nyomáson, az osztó-gyűjtő szelepeinek nyitva tartásával. A legjobb módszer minden kör egyenkénti átmosása, amíg a visszatérő ágon tiszta buborékmentes víz nem áramlik. Nyomáspróba után jöhet a betonozás.
Az első fűtési szezon kezdetekor beállításra kerül az átfolyásmérőkkel szerelt osztó-gyűjtőn az értékek (általában 1-2 liter/perc körüli közlekedés). A professzionális tervezés és kivitelezés ellenére előfordulhatnak kisebb hibák; a legfontosabb, hogy legyen egy útmutató a kereséshez: gyakori problémák lehetnek légbuborék vagy koszos szűrő, illetve csatlakozások szivárgása. A hiba kivizsgálása során a legegyszerűbb és legvalószínűbb okokkal kezdjük, majd haladunk a bonyolultabb felé.
Karbantartás és hibaelhárítás
A fűtési rendszer karbantartása hasonlít az autónk szervizeléséhez. Rendszeres légtelenítés a szezon elején, nyomás ellenőrzése (általában 1,5-2 bar hideg rendszer esetén), szűrők tisztítása és szelepek mozgatása a hosszú nyári szünet után. Ha a rendszer hangos vagy nem úgy teljesít, mint korábban, ellenőrizze az átfolyásmérő beállítását és végezzen alapos légtelenítést az összes körön. Szivárgás esetén pedig győződjön meg a csatlakozások állapotáról és a gyártói térfogatáram értékeknek való megfelelésről. A rendszeres szezonális karbantartás a legtöbb hiba megelőzéséhez elengedhetetlen.
A padlófűtés költség- és anyagoptimalizálása
A padlófűtés költségeit befolyásolja a kiválasztott rendszerlemez típusa, a csőátmérők és a csőosztások sűrűsége. A 16x2 mm és 17x2 mm csövek, illetve a 14-20 mm külső átmérő és 10-16 mm belső átmérő típusai mind más megoldást igényelnek a tervezésben. A padlóburkolat és a hőátadási képesség meghatározza a fajlagos teljesítményt és a szükséges előremenő hőmérsékletet. A fa szerkezetű padlókhoz hőelosztó lemezeket és alumínium kiegyenlítő lemezeket alkalmaznak a megfelelő hőelosztás érdekében. A dilatációs hézagok és a fal menti szigetelés kiemelten fontosak a hosszú élettartam és a hatékony működés érdekében. A padlófűtéshez szükséges mennyiség kiszámításához kalkulátor használható, amely meghatározza, hogy hány méter csőre van szükség adott területre, és segít az anyagköltségek előzetes felmérésében.
Az energiatakarékosság érdekében a helyiségenkénti vagy épületzónánkénti szabályozás kiemelten fontos. A kívánt komfort érdekében a padlófűtést intelligens termosztátokkal szabályozva érhető el a legjobb eredmény: a hőleadó előremenő hőmérsékletének változtatása önmagában nem oldja meg a különböző helyiségek igényeit. A modern rendszerek lehetővé teszik időjáráskövető szabályozást és szenzoros mérésen alapuló egyéni helyiséghőmérséklet-szabályozást. Ennek köszönhetően a beépített szabályozók mindig az igényelt hőmérsékletet biztosítják minimális eltéréssel, miközben a hőveszteségek és a tevékenységek változnak.
Kézi és automata szabályozás összehasonlítása
A kézi szabályozás gyakorlatilag a beszabályozás kezdeti fázisa: a körök átböngészése és az átfolyásmérőkön a kezdeti beállítás. Az automatizált rendszerben minden kör kap motoros szelepmozgatót, amit a helyiség termosztátja irányít. Ezáltal a rendszer csak ott fűt, ahol szükség van, és a hőmérséklet gyorsan reagálhat a külső és belső körülmények változására. Megbízható és megfizethető megoldásokkal a beépített szabályozók és időjáráskövető rendszerek tovább növelik a kényelmet és a hatékonyságot. A szelepek és a keverő kör megfelelő kiválasztása nélkülözhetetlen a pontos szabályozáshoz.
Tájékoztató összegzés
A padlófűtés osztó-gyűjtő tervezése és beállítása átfogó feladat, amely a körök számának, hosszának és a helyiségben megkövetelt hőmérséklet szinteknek pontos ismeretére épül. A kalkulátorok és a beszabályozás révén minimalizálható a hőmérséklet-különbségek és az energiapazarlás. A rendszert a lehető legnagyobb mértékben az adott épületre szabottan kell tervezni, figyelembe véve a padlóburkolatokat, a falak szigetelését, a körök hosszát, a dilatációs hézagokat és a szegélyszigetelést. A központi elemek közé tartozik az osztó-gyűjtő kiválasztása, a csövek minőségi bekötése, a nyomáspróba, a légtelenítés és a végső beüzemelés a megfelelő térfogatarányokkal. A megfelelő beállításokat a tervező által meghatározott értékekkel érdemes végrehajtani, és a rendszeres karbantartás gondoskodik a hosszú távú megbízható működésről.
Az osztó-gyűjtő (Fűtésszabályozás sorozat 5. rész)
Az osztó-gyűjtő (Fűtésszabályozás sorozat 5. rész)
Az infografika és a videók segíthetnek a világosabb megértésben: a padlófűtés tervezés és a beszabályozás összefüggései komplexek, de jól megfoghatóak, ha a csővezetékek, az osztó-gyűjtő és a szabályozó elemek közti kapcsolatok vizuálisan is érthetők.
