A Padlófűtés Tervezése és Szabályozása: A Komfort és Hatékonyság Útmutatója
A padlófűtés a modern épületek fűtésének egyik legkedveltebb megoldása, melyben a padlófűtés tervezés és padlófűtés méretezés kiemelkedő szerepet játszik. Különösen fontos, hogy a tervezés során figyelembe vegyük az épület egyedi igényeit és körülményeit, hogy a rendszer optimális legyen. Ez a cikk részletesen bemutatja a padlófűtési rendszerek tervezésének, méretezésének és szabályozásának kulcsfontosságú szempontjait, kiemelve a hatékonyság, a komfort és az energiamegtakarítás fontosságát.
Padlófűtés Tervezés Szabályok Szerint
A padlófűtés tervező feladata, hogy az alkalmazandó szabványoknak és előírásoknak megfelelő rendszert hozzon létre, amely biztosítja a maximális hatékonyságot és komfortot. Az ideális fűtési rendszer nemcsak energiahatékony, hanem költséghatékony is, hosszú távú fenntarthatóságot biztosítva. A tökéletes padlófűtés terv az otthonunk számára elengedhetetlen.
A padlófűtés megtervezése során elengedhetetlen, hogy az alábbi szempontokat vegyük figyelembe:
- Az épület alaprajza és kialakítása: A rendelkezésre álló területek elrendezése, a falak és nyílászárók pozíciója alapvetően befolyásolja a csövek fektetési mintázatát és a szükséges teljesítményt.
- A helyiségek célja és használati gyakorisága: Különböző funkciójú helyiségek eltérő hőigénnyel rendelkeznek. Egy nappali vagy egy fürdőszoba eltérő hőmérsékleti igényt támaszthat, mint egy ritkábban használt vendégszoba.
- Az épület hőszigetelési szintje: A fokozottan hőszigetelt épületek hővesztesége alacsonyabb, ami csökkentheti a szükséges fűtési teljesítményt és lehetővé teszi az alacsonyabb előremenő vízhőmérséklet alkalmazását.
- A rendelkezésre álló fűtőberendezések és azok hatásfoka: A padlófűtés rendszerét össze kell hangolni a hőtermelő berendezéssel (pl. kondenzációs kazán, hőszivattyú), figyelembe véve annak optimális működési tartományát.
Padlófűtés Hőszükséglet Számítás
A helyes hőszükséglet számítás az alapja a hatékony fűtési rendszer tervezésnek. Ehhez a belső tér hőigényét pontosan meg kell határozni, figyelembe véve az időjárási viszonyokat és az adott helyiség funkcióját. A precíz számítások biztosítják, hogy a rendszer megfelelően tudja szabályozni a hőmérsékletet, elkerülve a túl- vagy alul fűtést.
A számítás során figyelembe kell venni a külső falakon, nyílászárókon, a födémen és a padlón keresztül jelentkező hőveszteséget, valamint a belső hőnyereségeket (pl. napfény, lakók, elektromos berendezések).
Az Ideális Fűtési Környezet Elérése
Az ideális fűtési környezet megteremtése nem csupán a megfelelő hőmérséklet biztosítását jelenti, hanem a hő egyenletes eloszlását is. A padlófűtés a konvekciós (radiátoros) fűtéssel szemben sugárzó hőleadással működik, amely kellemesebb komfortérzetet biztosít. A radiátorok esetében a levegő felmelegszik, majd a mennyezet felé áramlik, ami a lábaknál hidegebb, a fejmagasságban pedig melegebb érzetet kelthet, diszkomfort hatást eredményezve. Ezzel szemben a padlófűtés egyenletes hőeloszlást biztosít a helyiség teljes légterében, így a talajszinttől felfelé haladva is optimális a hőmérséklet.
Padlófűtés Tervezés és Kivitelezés
A padlófűtés tervezés és kivitelezés során kiemelten fontos a megfelelő anyagok és technológiák alkalmazása. A modern épületekben egyre inkább kizárólagos fűtési megoldásként szerepel a padlófűtés, szemben a korábbi kiegészítő szerepével.
Megfelelő Szelepek és Szabályzók Alkalmazása
A rendszer hatékonysága nagymértékben függ a beépített szabályzók és szelepek minőségétől. A megfelelő nyomáskülönbség stabilizálása és a termosztátok helyes alkalmazása kulcsfontosságú a padlófűtés tervezés korai szakaszában.

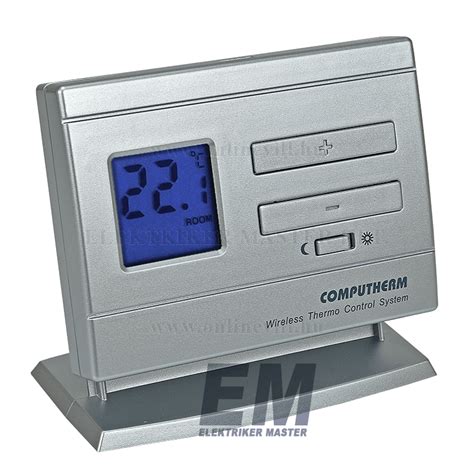

A termosztátvezérlő rendszerek alkalmazása lehetővé teszi az egyes helyiségek hőmérsékletének egyedi szabályozását. Ezáltal az adott helyiség levegőjének hőmérséklet-változása megváltoztatva (növelve vagy csökkentve) annak hőmérsékletét, biztosítja, hogy a helyiség hőmérséklete a beállított értéket elérje. Az RF-csatlakozódoboz (Master, RF-vezérlővel) és a programozható rádiófrekvenciás vezérlő könnyű rádió- és programbeállítást tesz lehetővé, 3 órás saját áramforrással.
A rendszer hűtési funkcióval is kiegészíthető, integráló szabályozási módot biztosítva fűtéshez és hűtéshez is. A hatótávolsága kb. 50 m (nyílt térben), és a jeleket egy antenna veszi.
Rugalmas Rendszer Kialakítása
Az energiahatékony fűtési rendszer alapja, hogy rugalmasan tudjon alkalmazkodni az épület változó hőigényeihez. Erre tökéletes megoldást nyújtanak az olyan modern rendszerek, amelyek automatikusan szabályozzák a fűtővíz hőmérsékletét és a térfogatáramot az aktuális szükségletekhez igazodva.
A well-designed padlófűtés nemcsak kényelmet biztosít, hanem jelentős energiamegtakarítást is eredményezhet. Ebből is látszik, mennyire elengedhetetlen a szakemberek szaktudásának bevonása a padlófűtés tervezés és padlófűtés méretezés folyamatában.
Az Osztó-Gyűjtő Rendszer Szerepe

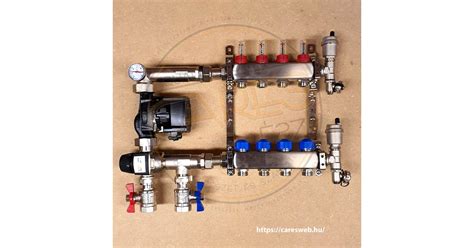

Az osztó-gyűjtő kulcsfontosságú rendszerelem a padlófűtési és egyéb felületfűtési/-hűtési rendszerekben. A padlófűtés osztó-gyűjtő bekötése kulcsfontosságú lépés a rendszer hatékony és megbízható működésének biztosításához.
- Egyenletes hőeloszlás: A padlófűtés lehetővé teszi, hogy a hő egyenletesen oszoljon el a helyiségben, így elkerülhetők a hideg és meleg zónák.
- Vízelosztás és szabályozás: Az osztó-gyűjtők lehetővé teszik a fűtési körök vízmennyiségének beállítását és elzárását, így biztosítva az egyes helyiségek igényeinek megfelelő hőmérsékletet. A vízáramlás szabályozása biztosítja, hogy a fűtési körökbe megfelelő mennyiségű melegvíz jusson.
- Különböző zónák kezelése: Az osztó-gyűjtők lehetőséget adnak arra, hogy különböző helyiségekben eltérő hőmérsékleteket állítsunk be. Ez különösen fontos olyan épületek esetén, ahol különböző funkciójú helyiségek találhatók.
- Automatizálás: Modern osztó-gyűjtők automatikus szelepekkel és termosztátokkal vannak felszerelve, amelyek lehetővé teszik a precíz hőmérséklet-szabályozást.
A Danfoss osztó-gyűjtők beépített szelepeinek segítségével ez könnyedén megtehető. Pl.: 1. helyiség 25m2; hőigénye 50W/m2(ΔT=5K); szükséges térfogatáram 216l/h, azaz “N” értéket kell beállítani a szelepen. A másik helyiségünk 15m2 hasonló paraméterekkel 129l/h térfogatáram adódik, tehát az “5” érték a megfelelő.
A felületfűtések jellemzően állandó térfogatáramú rendszerek, ezért az osztó-gyűjtők beépített szelepeinek beállításával egy jól beszabályozott rendszert tudunk kialakítani. Azonban a helyiségek rendeltetésükből és a használat jellegétől függően időben eltérő hőigénnyel rendelkeznek, vagyis szobatermosztátokkal hőmérséklet szabályozásról kell gondoskodni. Ennek hatására egyes körök kinyitnak, mások zárni fognak, vagyis hálózatunk egy változó térfogatáramú rendszerré alakul át. Annak érdekében, hogy minden fűtési kör megfelelően működjön, gondoskodni kell a nyomáskülönbség állandó értéken tartásáról Danfoss ASV-PV nyomáskülönbség szabályozó szelepekkel.
Hőmérséklet-Szabályozás és Energiahatékonyság
A padlófűtés szabályozásának egyik legfontosabb célja az energiahatékonyság növelése. A korszerű szabályozórendszerek lehetővé teszik, hogy a fűtési rendszer mindig az igényelt hőmérsékletet biztosítsa, a lehető legkisebb eltérés mellett. A helyiségenkénti vagy legalább zónánkénti szabályozás lehetővé teszi, hogy az egyes területeket különböző menetrendek szerint fűtsük, figyelembe véve az eltérő használati szokásokat és hőveszteségeket. Ez a precíz kontroll jelentős energia-megtakarítást eredményezhet.
A padlófűtés szabályozása segít elkerülni mind a túlfűtést, mind a túl alacsony hőmérsékletet. A túlfűtés nemcsak energiapazarlást jelent, de kellemetlen, túl meleg környezetet is eredményezhet. A padlófűtés hatékony működéséhez fontos, hogy a padló felületi hőmérséklete ne haladja meg 10 °C-nál többel a helyiség kívánt hőmérsékletét. Például egy nappaliban a padló felületi hőmérséklete ideálisan 27-28 °C, míg egy fürdőszobában ez az érték akár 32 °C is lehet.
A padlófűtés szabályozásának egyik legnagyobb előnye, hogy lehetővé teszi az egyes helyiségek eltérő hőmérsékletre történő beállítását. A modern szabályozórendszerek lehetővé teszik a helyiségenkénti hőmérséklet-szabályozást. Ez azt jelenti, hogy minden szobában egyedileg állítható be a kívánt hőmérséklet, figyelembe véve az adott helyiség funkcióját és a lakók preferenciáit. Például a hálószobában általában alacsonyabb hőmérsékletre van szükség, mint a nappaliban vagy a fürdőszobában. Az intelligens szabályozórendszerek képesek megjegyezni a fűtési és használati jellemzőket, és automatikusan hozzájuk igazodni.
A padlófűtés szabályozása kulcsfontosságú a rendszer hatékony működéséhez, az optimális komfort eléréséhez és az energiatakarékossághoz. A szabályozás három fő szinten valósul meg: vízhőmérséklet-szabályozás, körök beszabályozása és egyedi helyiséghőmérséklet-szabályozás.
A padlófűtési rendszerek alacsonyabb hőmérsékleten működnek, mint a hagyományos radiátoros fűtések. Az előremenő víz hőmérséklete jellemzően 30-40°C között mozog. A padlófűtés vizének hőmérsékletét általában keveréssel állítják be.
Padlófűtés Tervezés: Az Alapoktól a Részletekig
A padlófűtés tervezésének első lépése a helyiségenkénti hőigény meghatározása, vagyis a hőszükséglet számítás. Ezt követi a körök kialakításának tervezése, a dilatációk nyomvonalának meghatározása. Ha ismerjük a köröket és a hőigényt, összeállíthatjuk a hidraulikai méretezést, meghatározva a pontos fűtővíz térfogatáramokat.

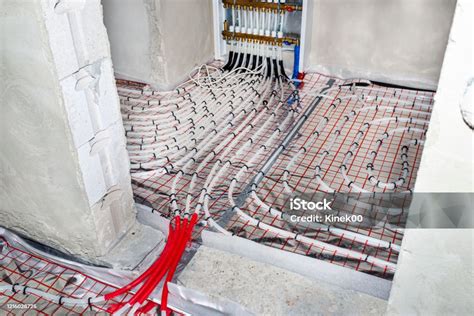

A fűtési csövek fektetési távolsága eltérő lehet. Ritkább csőfektetéssel, alacsonyabb vízhőmérséklettel alacsonyabb padlóhőmérséklet és hőleadás választható, sűrűbb csőfektetés mellett, magasabb vízhőmérséklettel nagyobb értékek. A hasznos padló vagy falfelület hőleadása szempontjából figyelembe kell venni a várható bútorozást, vagyis a teljes felület 80-85%-át célszerű hőleadás szempontjából megvizsgálni. A fűtési csöveket egy-egy helyiségben nem kell feltétlenül azonos csőtávolsággal fektetni, sőt egyenesen célszerű a nagyobb hőveszteségű részeken, pl. nagy üvegfelületek mentén, vagy rosszul szigetelt hideg falak mellett, az állandó tartózkodási zónából kieső területeken sűrűbb, a többi helyen ritkább osztást használni. Eltérő csőosztás egy körön belül is nyugodtan készíthető.
A Danfoss által Magyarországon ingyenesen elérhető DanFloor padlófűtés-méretező programmal a körök tervezése rendkívül egyszerű. Ezt a programot ajánljuk szerelőknek is, hiszen a program oly módon készült, hogy ne legyen szükség speciális ismeretekre. A DanFloor program segítségével pillanatok alatt számítható adott csőosztás- és adott vízhőmérsékleti adatok mellett a fajlagos, négyzetméterenkénti hőteljesítmény és a kialakuló padlóhőmérséklet.
A jól elkészített tervdokumentáció alapján saját magunk is elkészíthetjük a rendszert. A terven megadjuk az osztó pontos típusát, szerelvényeit, köreinek számát. A padlófűtés osztó-gyűjtő megfelelő bekötése és beállítása nem csak a rendszer hatékonyságát növeli, de jelentős, akár 15-25%-os energia-megtakarítást is eredményezhet.
A padlófűtés szabályozása komplexitása miatt elengedhetetlen a szakember bevonása a rendszer tervezésébe, telepítésébe és beüzemelésébe. A megfelelő szelepek kiválasztása (pl. Danfoss termékek) is kulcsfontosságú a rendszer hosszú távú megbízhatósága és hatékonysága szempontjából.
