E gerenda födém: A magyar otthonok stabil alapja

A magyar házépítészet egyik meghatározó eleme az E gerenda födémszerkezet. Ez a technológia, bár elsőre talán bonyolultnak tűnhet, egy rendkívül stabil, tartós és gazdaságos megoldást kínál a modern otthonok megépítéséhez. Ez a cikk mélyrehatóan vizsgálja az E gerenda födémek világát, a technológia alapjaitól kezdve a tervezésen, árakon át egészen a kivitelezés részleteiig, kitérve a lehetséges problémákra és azok megoldásaira is.

Az E gerenda technológia bemutatása

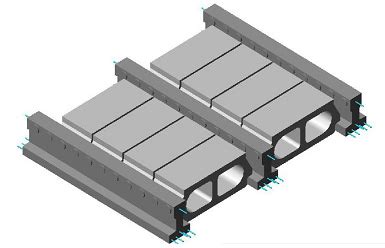

Az E gerendás födémrendszer lényegében egy "legózás" elvén alapul, ahol két fő elem, az E gerenda és a béléstestek (kefnik) alkotják a szerkezet gerincét. Mindkét elem betonból készül, és jelentős súllyal bírnak, így a kivitelezésükhöz megfelelő fizikai erőre van szükség. A technológia alapvetően két lépésből áll: először a vasbeton E gerendákat helyezik el a falazatra, általában 60 cm-es, de néha 30 cm-es tengelytávolsággal. Ezt követően a gerendák közé kerülnek a béléstestek, amelyek kitöltik a keletkező hézagokat. Bár ez a leírás rendkívül leegyszerűsített, a valóságban a technológia ennél jóval összetettebb és precízebb kivitelezést igényel a tartósság és a biztonság garantálásához.

Az E gerenda: A szerkezet lelke

Az E gerenda egy előregyártott vasbeton elem, amelyet speciális formájú zsalukban készítenek betonüzemekben. Lényege a vasbeton szerkezetek jól ismert elvén alapul: a beton veszi fel a nyomóerőket, míg az acélvasalatok a húzóerőket. Az E gerenda felső része, az "öv", elsősorban nyomóerőnek van kitéve, így itt főként beton található, bár egy szál vasat ide is beépítenek a gyártók.

Az alsó öv azonban más tészta. Itt jelentős húzóerők lépnek fel, és ide támaszkodnak a béléstestek is. Emiatt az alsó övbe több betont és vasat építenek be, gyakran 5-7 szál vasat és egy ellapuló talpat. Ez az ellapuló talp, vagyis a gerenda alsó részénél található kiálló "fül", nem csupán a teherbírás növelésében játszik szerepet, hanem a béléstestek felfekvési felületét is biztosítja. A jobb minőségű gyártók ezeket a futó vasalatokat kengyelekkel is összekötik, így egy rendkívül erős, vasúti sínhez hasonló keresztmetszetű, nagy teherbírású gerendát kapunk. Fontos megjegyezni, hogy az E gerendát nem szabad olyan helyre beépíteni, ahol a húzóerő felül jelentkezik, mert az alsó övben található vasalatok ebben az esetben nem tudnák felvenni a terhelést.

Az E gerenda méretei és a tervezés

Az E gerendák kétféle magassági méretben érhetők el, míg hosszúsági méreteik 60 cm-enként növekednek. Az E betűt egy szám követi, amely a falköz méretét jelöli, nem pedig a gerenda teljes hosszát. A teljes gerendahossz a falra felfekvési hosszak és a falköz hossza összege. A felfekvési hosszak 5 méteres gerendahosszig mindkét végén 10-10 cm, efölött pedig 12-12 cm.

A családi házak tervezésekor kiemelten fontos, hogy az építész és a statikus tervező az általánosan használt, szabványos E gerenda méretekkel kalkuláljon. Amennyiben ettől eltérő méretre van szükség, egy mérettel nagyobb gerendát kell vásárolni, majd méretre vágni, ami plusz költséggel és munkával jár. Az egyedi méretű E-gerendák gyártatása pedig általában nem kivitelezhető a magas költségek és a gyártók ellenállása miatt.

Az E gerendák méretre vágása nem egyszerű feladat: speciális, betonacél vágására is alkalmas koronggal felszerelt flexet igényel. A hagyományos gyémánt korongok a vasbeton vágása során gyorsan elhasználódnak.

A legkisebb gerendaméret 2,4 m, a legnagyobb pedig 6,6 m. Ideális esetben az építész és a statikus úgy tervezi meg a ház alaprajzát, hogy az E-gerendákat ne kelljen vágni. A gerendakiosztásra már tervezéskor ügyelni kell: a túl nagy fesztávok drágítják a födémet, mivel 4,8 méteres fesztáv felett a gerendákat kettőzni kell, azaz szorosan egymás mellé helyezni, ami jelentős többletköltséget eredményez. 6 méter feletti fesztávoknál néha még a háromszorozásra is szükség lehet.

A tervezés során az építész határozza meg a gerendák és ezáltal a szobák méreteit, míg a statikus tervező felel a födém méretezéséért. A statikus terve lesz a mérvadó, és az építész szükség esetén ehhez igazítja az alaprajzot. Ideális esetben mindkét szerepkört egy személy látja el, ami megkönnyíti a tervezési folyamatot.

Az E gerendák egy enyhe ívet is tartalmaznak az előfeszítésnek köszönhetően. Amikor a terhelés (a béléstestek) rákerül, ez az ív kiegyenesedik, így nagyjából vízszintes felületet kapunk. Ezért nem kell aggódni, ha a gerendák beépítéskor enyhén íveltek. Azonban az oldalsó irányú ív már eltérést jelenthet.

Az E gerenda árak

Az E gerenda árak nagymértékben függnek a gerenda méretétől. Az alábbi táblázat közelítő bruttó árakat mutat:

A kefnik (béléstestek): A hézagok kitöltői

A kefnik, más néven béléstestek, üreges, vasalatlan betonelemek, amelyek az E gerendák közötti hézagokat töltik ki. Téglatest alakúak, de két "válluk" van, amelyek az E gerendákra támaszkodnak. Súlyuk kb. 20 kg/db, és könnyebb, olcsóbb kivitelük érdekében üregekkel rendelkeznek. A kefnik jelölése EB.

Kefnik méretei

Magyarországon háromféle kefni méretet használnak, amelyek az E gerendák magasságához igazodnak a tökéletes sík felület elérése érdekében.

EB 30/19

Ez a legkevésbé elterjedt béléstest típus, amelyet kizárólag a 30 cm-es tengelyközzel lerakott E gerendák közötti rések kitöltésére használnak. Gyártása és elterjedése korlátozott, így beszerzése nehézkes lehet.

EB 60/19

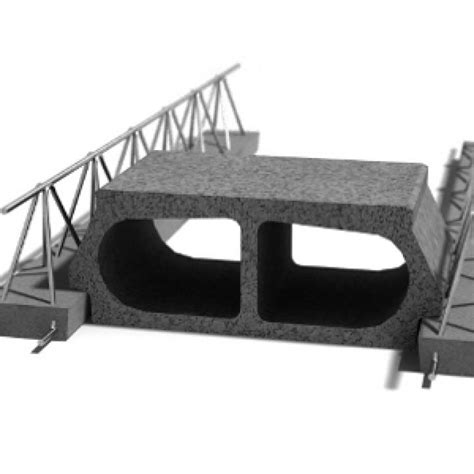

Ez a legelterjedtebb kefni méret, amelyet a 60 cm tengelytávolságra elhelyezett E gerendák közé építenek be. A "/19" jelzés a kefnik és az E gerendák magasságát jelzi. Fontos, hogy a tervező által beépített E gerenda magasságának megfelelő kefnit válasszuk. Figyelni kell a kereskedők ajánlataira, mert eltérő szélességű kefnik (25 cm és 20 cm) is léteznek, amelyek más mennyiséget igényelnek méterenként, és ez árban is eltérést jelenthet. Egy méter befedéséhez 4 db 25 cm széles, vagy 5 db 20 cm széles kefni szükséges.

Az EB 60/19 kefnik bruttó darabára kb. 500-600 Ft körül mozog (a 25 cm széles típusra vonatkozóan). Egy raklapra 60 db fér, így egy raklap súlya kb. 1,2-1,3 tonna.

EB 60/24

Ez egy kevésbé elterjedt, úgynevezett "magasított" kefni, amely 24 cm magas. Ugyanazokhoz a 19 cm magas E gerendákhoz használható, mint az EB 60/19, de felfelé magasabb síkot képez. A gerendák felett keletkező üregeket ki kell betonozni, ami növeli a feszítőerőt és ezáltal a födém teherbírását. Felbeton készítése ehhez is ajánlott. Beszerzése hasonlóan nehézkes lehet, mint az EB 30/19-es típusnak.

Gerendák és kefnik rendelése, szállítása

A pontos mennyiségek és típusok meghatározása a beépítési terv alapján történik. Ha a terv nem tartalmazza a szükséges információkat, akkor ceruzával, méretarányosan kell kiszámolni a szükséges anyagmennyiséget.

A rendelés során érdemes több tüzéptől és kereskedőtől is árajánlatot kérni. Gyártók területi képviselőinek felkeresése is hasznos lehet, mivel ők ismerik a legkedvezőbb árfekvést biztosító kereskedőket.

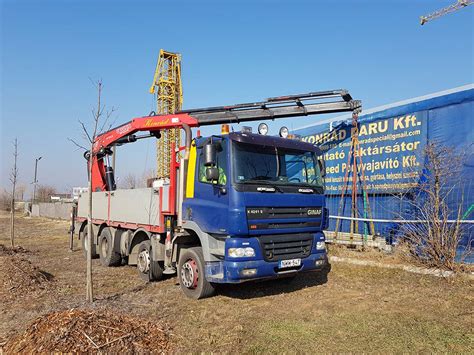

Az árajánlat kérésekor mindig kérjünk árat az E gerendákra és a kefnikre is. Kiemelten fontos a szállítással együtt történő árajánlat kérése, méghozzá KCR-es (darus) kocsival. A legkisebb E gerenda is meghaladja a 100 kg-ot, a nagyobbak pedig akár a 250 kg-ot is elérhetik, így a kézi mozgatás lehetetlen.

A szállítás időzítése is kritikus. Ha a téglafalazat még nem készült el, a darus autó hiába hozza ki a födémet, nem tudja majd a helyére emelni a gerendákat. Ezért célszerű először a gerendákat daruztatni a falak tetejére, majd a földre 1-2 raklap kefnit. A kefniket kézzel fel lehet pakolni a gerendák közé, és erre kerülhetnek a többi raklapos béléstestek.

Árajánlati trükkök és a szállítás fontossága

Az árajánlatok kérésekor ne felejtsük el a szállítási költséget is figyelembe venni, különösen KCR-es (darus) kocsival. A nehéz E gerendák mozgatásához elengedhetetlen a daru. A szállítás időzítése is kulcsfontosságú: a téglamunkálatok befejezése előtt nem érdemes a födémanyagot kiszállíttatni. Az ideális megoldás, ha a darus autó először a falak tetejére emeli a gerendákat, majd a földre helyezi a kefniket, amelyeket aztán kézi erővel lehet a gerendák közé bepakolni.

A kefniket érdemes valamilyen módon (pl. nejlonnal) betömni, hogy a betonozás során ne csurogjon beléjük feleslegesen sok beton.

Építsünk E gerenda födémet!

A terv a szentírás! Az építész tervtől való eltérés komoly következményekkel járhat: a felelősség teljes egészében az építtetőt terheli, büntetést szabhatnak ki, vagy akár a ház összeomlását is kockáztathatja.

Legózzuk össze a hozzávalókat

A terv szerint daruzzuk fel a KCR-es kocsival a falak tetejére az E gerendákat, és helyezzük el őket a kiírt tengelytávolságokkal. Ha a daru nem fér hozzá a házhoz, IFA vagy nagyobb autódaruk segíthetnek. Fontos a felfekvési hosszak és a kezdőpontok pontos betartása. A gerendák elhelyezése után következik a kefnizés. A béléstesteket kézzel, szorosan egymás mellé kell beépíteni. Óvatosan kell eljárni, nehogy a már berakott kefnik alá lépjünk, mert azok beszakadhatnak. Ha a teljes felületet lefedtük, a munka felével készen vagyunk.

Koszorú és felbeton készítése

A beton gerendák és béléstestek önmagukban még nem alkotnak egységes szerkezetet. A stabilitás érdekében koszorút és felbetont kell készíteni. A koszorú összefogja a téglafalakat, míg a felbeton járható, stabil födémfelületet biztosít, amelyre akár újabb szintet is építhetünk. A betonnal kiékeljük az E gerendás födémet, hogy a béléstestek és a gerendák ne mozdulhassanak el.

A technológia lelke a terv szerinti összevasalás: folytonos vasalatú koszorú, a felbeton acélhálózása, és a két technológia (valamint az E-gerendák lukainak) összekötése bekötő és pipavasakkal. A betonozást is komolyan kell venni: legalább 6-7 cm vastag, minőségi betonból (C20/25) készített felbetont kell egybeönteni a koszorúval és a gerendák hézagaival. Ha ezt nem rontjuk el, akkor a repedésmentes födém esélye megnő.

Nézzük az árakat - A gazdaságos megoldás

Az E gerendás födém az egyik legkedvezőbb ár-érték arányú födémtípus. Hagyományosan az ácsolt fa födém a legolcsóbb, utána következik a szeglemezes tetőszerkezet által biztosított fafödém. Az E gerendás födém a harmadik helyen áll, de már egy járható, több szintes ház kiszolgálására alkalmas szerkezet. A drágább kategóriába tartoznak a különböző márkás födémrendszerek (Porotherm, Leier, Isofix, Ytong stb.), illetve a legdrágább és legrugalmasabb megoldást a monolit födém jelenti, amely szinte teljes tervezési szabadságot biztosít.

A födém árának kalkulálásakor nem csak a technológia költségét kell figyelembe venni, hanem azt is, hogy mennyi m² tartószerkezetre van szükség. Egy E gerendás födémhez valószínűleg belső tartófalakra vagy oszlopokra is szükség lesz, ellentétben egy 10 cm-es válaszfallal szemben.

A Porotherm födémrendszer - Egy alternatíva

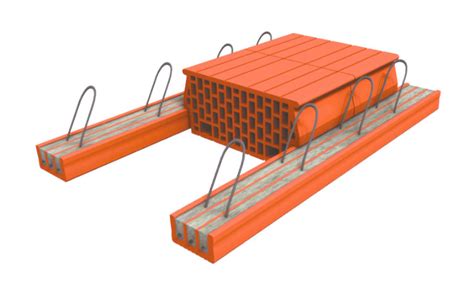

A Porotherm Építési Rendszer födémrendszere kis súlya, könnyű és gyors beépíthetősége miatt ajánlott családi házakhoz. A Porotherm gerendák építés közben alátámasztás nélkül nem terhelhetők. Az alátámasztó állványzatot még a gerendák elhelyezése előtt el kell készíteni. A szükséges alátámasztások számát a falköz mérete határozza meg: 3,5 m-ig egy helyen, 3,5 m-től 5,25 m-ig két helyen, ennél nagyobb fesztávok esetén pedig három helyen. Az alátámasztásokat csak a födém teljes megszilárdulása után szabad eltávolítani.

A Porotherm födémgerendák méretre vághatók, legfeljebb 10 cm távolítható el mindkét végükből gyémánt vagy korund vágótárcsával, flex-szel, mivel ez a művelet nem befolyásolja az acélbetétek tapadó kapcsolatát. Számítással történő ellenőrzés után ennél nagyobb darabok is levághatók, figyelembe véve a gyári kengyelkiosztást. Tilos a gerenda véséssel történő vágása, mert ez nagymértékben csökkenti az acélbetétek és a beton közötti feszítőerő-átadást.

A gerendák felfekvését cementhabarcs-ágyazó réteggel kell kiegyenlíteni. A béléstesteket a gerendák hossztengelyére merőleges sorban kell elhelyezni, nem párhuzamosan, hogy elkerüljük a féloldalas terhelést. A kengyeleket úgy kell felhajlítani, hogy felső végük a felbeton felső síkja alatt 2 cm-re legyen, és a falak irányába kb. 45 fokos szöget zárjanak be. A gerendákat a koszorúba pótvasakkal kell bekötni.

A betonozás előtt a statikus terv szerinti kiváltó, elosztó és pótvasakat kell elhelyezni. A felbeton középvonalában hegesztett háló vagy keresztvasalás elhelyezését ajánlják. A háló minősége és mérete, vagy a keresztvasalás átmérője a statikai tervtől függ.

A betonozás előtt az összeszerelt födémet alaposan be kell nedvesíteni, és a törmelékeket el kell távolítani. A beton minősége C 16-16/kk legyen. A gerendák, a koszorú és a felbeton betonozása lehetőleg egy munkaütemben, egyszerre történjen. A beton gyors kiszáradása ellen lefedéssel, nedvesítéssel kell védekezni.

Az alátámasztásokat csak a helyszíni beton teljes megszilárdulása után lehet eltávolítani. Az "E" gerendás födémeknél, EB60/19 béléstest alkalmazása esetén, 5,40 m fesztávtól kettőzött gerendákkal építik be.

A Porotherm födémrendszer kerámiaköpenyes, előfeszített vasbeton gerendákból, kerámia béléstestekből, helyszíni vasalásból (bekötővasak, keresztmerevítő bordák) és helyszíni felbetonból áll. A Porotherm födém 2,25-7,00 méter szabad falköz áthidalására alkalmas. A gerendák könnyen mozgathatók, emelhetők, vakolhatók, a béléstestek pedig tökéletesen sík mennyezeti felületet biztosítanak. A Porotherm födémek tartósak, fagyállók, és megfelelnek a legszigorúbb tűzvédelmi előírásoknak is.

Repedések az E gerendás födémen - Lehetséges okok és megelőzés

A födémszerkezeteknél előforduló repedések oka lehet a helytelen tervezés, a nem megfelelő anyagválasztás, vagy a kivitelezési hibák. A statikai tervtől való eltérés, a tervezettnél kisebb vagy nagyobb terhelés, a nem megfelelő vasalás, vagy a betonozási technológia figyelmen kívül hagyása mind repedésekhez vezethet.

Fontos tudni, hogy minden vízszintes tartószerkezetnek van lehajlása, amit a tartószerkezeti előírások (pl. EUROCODE) korlátoznak. A lehajlás csökkentésére a gyártók gyakran írják elő a beépítés közbeni túlemelést. Ha ezt nem veszik figyelembe, a kész szerkezet lehajlása pszichésen azt az érzetet keltheti, mintha a szerkezet leszakadni készülne.

Az "E" és hasonló gerendáknál, ahol nem minden esetben készül felbeton, különösen fontos a béléstestek és a gerenda közötti hézag kiöntése cement habarccsal. Ennek hiányában a béléstestek el tudnak mozdogni, és a gerendát sem támasztják megfelelően, ami repedésekhez vezethet.

A repedések elkerülése érdekében szigorúan be kell tartani a statikai tervet, a gyártói előírásokat, és csak képzett szakemberek végezhetik a kivitelezést. A gerendák minimális felfekvését a támasztó szerkezetre be kell tartani, hogy elkerüljük a gerenda eltörését vagy a támasztó fal túlterhelését.

Egyéb szolgáltatások

Az E gerenda födémekkel kapcsolatos szakértői tanácsadás, tervezési segítségnyújtás, valamint az anyagok pontos mennyiségének kiszámítása is elérhető szolgáltatásként.

A cikkben bemutatott információk segítenek eligazodni az E gerenda födémek világában, és megalapozott döntést hozni az építkezés során.
