Porotherm gerendas födémek és repedések: E gerenda rendszere, tervezés és hibák
Az elsődleges feladat, hogy a statikus olyan szerkezetet alakítson ki, mely az épület károsodás nélküli üzemelését hosszú távon biztosítja. A szerkezeti problémák utólagos javítása a másodlagos feladat, ami akkor válik szükségessé, ha egy épület tervezése vagy kivitelezése során bármi nem ment simán. Ebben a sorozatban olyan esetekkel foglalkozunk, ahol valamilyen hiba vagy környezeti hatás miatt az épület szerkezetén változtatni vagy javítani szükséges.
Az egyik gyakori téma: családi ház E-gerendás födémjével kapcsolatos repedések. - Miután a festéssel elkészültünk, beköltöztünk. Szinte azonnal repedések jelentek meg a mennyezeten, a gerendák vonalában. Ezek a repedések bizonyos helyeken egészen jelentősek. Újabban ezt a födémet úgy alakítják ki, hogy alul-felül sík födémet képezzenek. A korábbi felépítésnél a padláson nem ragaszkodtak a felső rész sík befejezéséhez. Az előre gyártott gerendák többféle módon is beépíthetők: kész födém a kész gerenda teherbírására alapuló megoldásokkal (tálcás monolit vasbeton lemezek), vagy újabb béléstestes födémeknél kibetonozás vagy fejlemezes megoldás. Ezeknek a teherbírása és merevsége már meghaladja a hagyományos gerendáét. A repedések megjelenése gyakori, de nem törvényszerű, és erősen függ a tervezési és beépítési hibáktól.

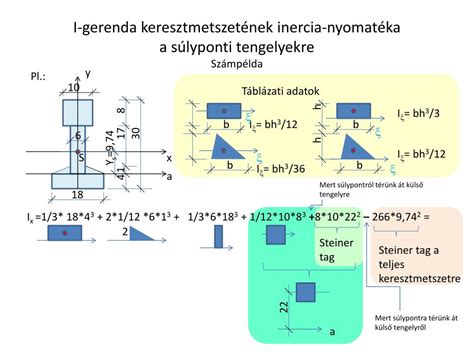

Az E gerenda és a főbb fogalmak
Az E gerenda egy vasbeton elemeket felvonultató, előre gyártott födémet képvisel. A nyomóerő a födém felső részében jelentkezik, oda kerül a beton, míg az alsó öv húzóerőt visel, ehhez a kefniket (béléstestek) tölti ki a gyártó, hogy megnövelje a teherbírást és merevséget. A kefnik súlya körülbelül 20 kg/db, és lukas központtal rendelkeznek, hogy könnyebb legyen a beépítés és a költséghatékony méretkezelés. A kefnik három méretben érhetők el: EB 30/19, EB 60/19 és EB 60/24, melyek a kefnik és az E gerendák magasságát mutatják, és a falköz méretét kifejezik.
A leggyakoribb EB 60/19 jelölésű kefni a 60 cm-es középtávolságot és 19 cm-es magasságot jelenti; ezt tölti ki a 60 cm közötti E gerendák közötti rést. Az EB 60/24 kefni pedig ugyanahhoz a 19 cm magas E gerendához tartozik, de 24 cm magas kefnit jelent, így a felső rések ki betonozásával és a felbeton erősítésével még nagyobb teherbírás érhető el. A kefnik ára Darabonként bruttó 500-600 Ft körül mozog, és egy raklapra 60 db kefnit szoktak felzsúfolni, így a rakomány össztömege jelentős lehet.
Az E gerenda méretek és beépítés
Az E gerendáknak kétféle magasságú és különféle hosszúsági mérete van, 60 cm-es léptékben növekedve. A teljes gerendahossz a falra felfekvési hosszok és a falköz összessége. A felfekvési hossz 5 m-es gerendahosszig 10-10 cm, afölött 12-12 cm. A tervezés során ezeket a szabványos méreteket érdemes használni; eltérő méretek esetén egy mérettel nagyobb gerendát kell vásárolni és utólag méretre vágatni. Egyedi méretek gyártatása drága, és kevés a vállaló partner. A vágás nagy gonddal és speciális koronggal történik, mert a betonacél is vágásra kerül.
A tervezés és a kivitelezés hangsúlyai
A födémszerkezet csak statikus tervező által meghatározott módon szabad kivitelezni. Monolit vasbeton szerkezeteknél minden esetben, előregyártott szerkezeteknél pedig 5,40 m falközméret felett kötelező a statikai kiviteli terv. A kivitelezők között gyakori tévhit, hogy elegendő megvásárolni a fesztávnak megfelelő gerendákat és a béléstesteket, majd betonozni. Minden gyártó kiadja a teherbírási táblázatot, és a statikus ez alapján tervezi meg a födémet. A legtöbb előregyártott gerenda esetében a végén baja lehet a bekötő vasak (bajusz vasak) hiányának, vagy a helytelen beépítésnek. Az ideiglenes alátámasztások és a végleges teherbírás közötti különbség kritikus, különösen a nyomott öv nélküli födémek esetében (Porotherm, Leier, Nádép-Fabeton, Fert…).
Beépítési hibák és pillérek
Beépítési hibák például: nem megfelelő felfekvés, a koszorúhoz való kapcsolat lötyögése vagy a nem megfelelő beton minőség (durva szemcse). A gerendák konzolos kilógatása is előfordul. A födémet a monolit részben vagy teljesen kiöntik és kötés közben fel kell támasztani. Régi födémek utólagos tetőtér-beépítés esetén együtt dolgozó fejlemez készítésével megerősíthetők.
Vállalatok és tervezési elvek
Az építőiparban a tervezők közti együttműködés kulcs: az építész a gerendák hosszát és a helyiségek méreteit határozza meg, a statikus pedig a födém méretezését. A két szakember együttműködése megkönynyíti a tervezési folyamatot. A tengelytávok és a berakott kefnik figyelembevétele a tervezés súlypontját adja meg. A kivitelezés során a gyártó előírja a beépítés technológiáját, a teherbírási táblázat pedig alapja a tervezésnek.
Árkategóriák és költségek
Az E gerendás födém ár-érték aránya kedvező, és a hagyományos födémekhez képest közepes költségű. A monolitos födém a legdrágább, de a legnagyobb tervezési szabadságot adja. A fa födém a legalacsonyabb költségű, míg a szeglemezes tetőszerkezet és más előregyártott megoldások hasonló árkategóriában mozognak. A költségek számítása során a födémen kívüli tartószerkezetek vastagsága és a belső válaszfalak elrendezése is jelentősen befolyásolja a végső árat.
A repedések és azok értelmezése
A repedések lehetnek ártalmatlanok vagy veszélyesek, és a megjelenésük jelentőségtől függ. A hajszálrepedések egyszerű festés utáni száradásból adódhatnak, és nem jelentenek tartószerkezeti problémát. A válaszfalak repedései gyakran a födémek rugalmasságából adódó lágyrészek, de komolyabb repedések is elképzelhetők, particularly a tervezési hibák vagy a nagyobb terhelések esetén. A födémek hirtelen lehajlása és a koszorú elmozdulása veszélyes összefüggések lehetnek, különösen monolit és nagy fesztávolságú födémek esetében. A víz- és földtömeg nyomása is okozhat repedéseket, melyek a talajviszonyok és alapozás állapotától függően súlyos műszaki problémát jelezhetnek.
Végül fontos kiemelni: a repedés és repedés között óriási különbségek vannak. Egyes “ártalmatlan” repedések ismeretlenek lehetnek egy laikus szemnek, de a statikus szakértő szerint ezek a jelek árulkodók lehetnek. Ha bizonytalan vagy, fordulj statikusodhoz. A hibák felismeréséhez és a megfelelő megoldáshoz több fénykép és részletes információ szükséges a helyszínről.
E gerendák és béléstestek elhelyezése
